Теплообменники для компрессоров: межступенчатый и концевой охладитель

Охлаждение сжатого газа — ключевой фактор экономичности компрессорной установки. Правильно подобранные межступенчатый и концевой охладители снижают потребление электроэнергии на 10-15% и обеспечивают выделение конденсата влаги из воздуха. Разбираем расчёт, конструкцию и нормативы.

Зачем охлаждают сжатый газ

При сжатии газа его температура резко возрастает. Для идеального двухатомного газа (воздух) адиабатное сжатие с давления 1 до 7 бар даёт температуру на выходе около 200°C. Дальнейшее сжатие до 35 бар в одну ступень — уже >400°C.

Без промежуточного охлаждения

Высокая температура газа на входе в ступень
Повышенная работа сжатия (P × V больше)
Перегрев масла и уплотнений
Влага не конденсируется — попадает в сеть
Сниженный ресурс оборудования

С промежуточным охлаждением

Газ охлаждён до 35-50°C перед ступенью
Меньше работа сжатия: экономия 10-15%
Нормальная температура масла и уплотнений
Влага конденсируется в охладителе
Увеличенный ресурс, меньше ТО

Термодинамически процесс стремится к изотермическому сжатию (при постоянной температуре), при котором работа минимальна. Промежуточные охладители реализуют приближение к этому идеалу.

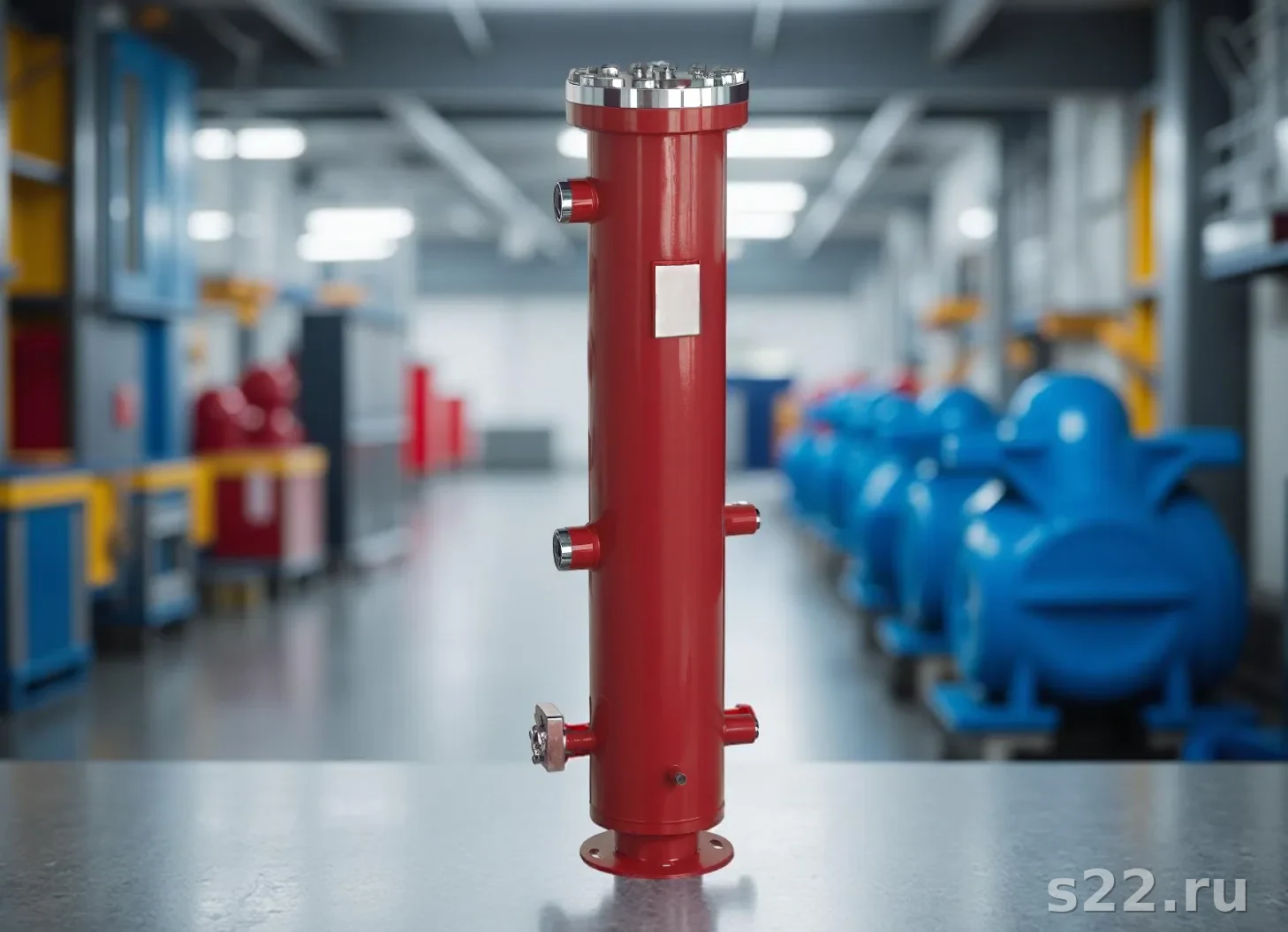

Межступенчатый охладитель (интеркулер)

Интеркулер устанавливается в трубопроводе между ступенями сжатия. Горячий газ с температурой 150-200°C поступает в трубки (или межтрубное пространство) теплообменника, охлаждается водой до 35-50°C и направляется на вход следующей ступени.

Схема двухступенчатого компрессора с охладителями

Воздух всасывание

→

1-я ступень

→

ИНТЕРКУЛЕР

→

Сепаратор

→

2-я ступень

→

АФТЕРКУЛЕР

→

Сепаратор

→

Сеть

Охлаждение воды: замкнутый контур с градирней или прямоточная схема от водопровода. Давление воды — на 0,1-0,2 бар выше давления газа для исключения попадания газа при утечке.

Параметры интеркулера:

Температура газа на входе: 150-200°C (после 1-й ступени)
Температура газа на выходе: 35-50°C (на 10-15°C выше температуры охл. воды)
Давление газа: равно давлению после 1-й ступени (обычно 2-5 бар для двухступенчатой машины)
Расход охл. воды: рассчитывается из теплового баланса

Концевой охладитель (афтеркулер)

Концевой охладитель устанавливается после последней ступени сжатия. Его задача — охладить газ до рабочей температуры сети (обычно 35-45°C) и выделить максимальное количество конденсата влаги. После афтеркулера воздух поступает в ресивер и пневмосеть.

Особенность афтеркулера: газ работает при рабочем давлении всей системы (7-10 бар для промышленных компрессоров, до 35-40 бар для высокого давления). Это требует прочного корпуса и надёжных уплотнений.

Сепаратор конденсата

После охлаждения воздуха до 35-45°C из него выделяется значительное количество влаги — в виде водяных капель и тумана. Сепаратор конденсата (влагоотделитель) устанавливается сразу за охладителем и работает по принципу циклонного или инерционного разделения.

Критично

Без сепаратора конденсат попадает в пневмосеть. При температурах ниже 0°C — замерзание и разрушение трубопроводов. В пневмоинструменте — ускоренный износ. В осушителе сжатого воздуха — перегрузка и отказ. Объём конденсата — 10-30 кг/ч на 100 м³/мин воздуха при 7 бар.

Расчёт теплового потока охладителя

Основные формулы

Тепловой поток охладителя:

Q = G × cp × ΔT

где G — массовый расход газа (кг/с), cp — теплоёмкость (воздух: 1,005 кДж/кг·К), ΔT — перепад температур на охладителе (°C или К)

Площадь теплообмена:

F = Q / (K × LMTD)

K для газ-вода: 50-200 Вт/м²·К (без оребрения), 150-400 Вт/м²·К (с ребристыми трубками)

Материалы и конструктивные решения

Среда	Материал трубок	Материал корпуса	Примечание
Воздух / чистая вода	Сталь 20	Сталь 20	Стандарт для большинства применений
Воздух / жёсткая вода	CuNi 90/10	Сталь 20	Стойкость к накипеобразованию
Агрессивный газ (H₂S)	AISI 316L	AISI 316L	NACE MR0175 для H₂S-содержащих газов
Компрессорный пакет (вес!)	Al сплав	Al сплав	Малый вес для мобильных установок
Морской климат	CuNi 70/30	Ст. 20 + покр.	Стойкость к хлоридам и атмосферной коррозии

Ребристые и накатные трубки применяются для повышения теплоотдачи со стороны газа. Накатные трубки увеличивают площадь поверхности в 3-5 раз. Ребристые (с наружными рёбрами) — в 5-8 раз. Это позволяет уменьшить габариты охладителя или снизить его металлоёмкость.

Пример расчёта: охладитель компрессора 90 кВт

Исходные данные

Производительность компрессора: 15 м³/мин; давление нагнетания: 7 бар (изб.); температура воздуха после ступени: 160°C; температура воздуха после охладителя: 45°C; температура воды на входе: 20°C; на выходе: 30°C.

Шаг 1. Массовый расход воздуха:

G = 15/60 × 8,0 × 1,2 = 2,4 кг/с

(8,0 — плотность воздуха при 7 бар, 1,2 кг/м³ — при нормальных условиях, пересчёт на давление)

Уточнённо: при P = 8 бар абс, T = 160°C: ρ = 1,293 × 8/1 × 293/(160+273) = 5,56 кг/м³. G = (15/60) × 5,56 = 1,39 кг/с

Шаг 2. Тепловой поток:

Q = 1,39 × 1,005 × (160-45) = 160 кВт

Шаг 3. LMTD (противоток):

ΔT1 = 160-30 = 130 K; ΔT2 = 45-20 = 25 K; LMTD = (130-25)/ln(130/25) = 63 K

Шаг 4. Площадь теплообмена (K = 120 Вт/м²·К с ребристыми трубками):

F = 160 000 / (120 × 63) = 21 м²

Нужен охладитель для вашего компрессора? Рассчитаем за 1 рабочий день

Получить КП

Стандарты и нормативы

ASME VIII Div.1 — сосуды под давлением, международный стандарт
ТР ТС 032/2013 — технический регламент ТС на оборудование под давлением
ГОСТ Р 52630-2012 — сосуды и аппараты стальные сварные
API 670 — для турбокомпрессоров: контроль вибрации и температуры подшипников, требования к теплообменникам масляного охлаждения
ISO 1217 — приёмочные испытания компрессоров (учитывает влияние охладителей на производительность)

Часто задаваемые вопросы

Охлаждение газа снижает его температуру на входе в следующую ступень. Холодный газ имеет меньший удельный объём — работа сжатия Q = P × ΔV уменьшается. При охлаждении до начальной температуры экономия мощности составляет 10-15%. При 8000 ч/год на компрессоре 90 кВт — около 100 000-150 000 руб./год экономии.

Интеркулер — между ступенями сжатия, цель — снизить температуру перед следующей ступенью для экономии мощности. Афтеркулер — после последней ступени, цель — охладить газ до рабочей температуры сети и выделить конденсат. Оба могут быть кожухотрубными или пластинчатыми.

При охлаждении атмосферного воздуха (влажность 70-80%) с 140°C до 40°C выделяется 15-25 кг/ч влаги на каждые 100 м³/мин сжатого воздуха при 7 бар. Этот конденсат собирает сепаратор с автоматическим дренажным клапаном.

K = 50-200 Вт/м²·К для газ-вода объясняется высоким тепловым сопротивлением со стороны газа. α газа = 30-100 Вт/м²·К, α воды = 3000-8000 Вт/м²·К. Суммарное сопротивление определяется газовой стороной. Ребристые трубки повышают площадь газовой стороны в 5-8 раз, что повышает K до 150-400 Вт/м²·К.

Q = G × cp × ΔT. Для воздуха cp = 1,005 кДж/кг·К. G определяется через производительность и плотность при рабочем давлении. Площадь F = Q / (K × LMTD). Для охладителя воздуха 90 кВт компрессора F ≈ 15-25 м².

Для чистого воздуха и воды — сталь 20. Для жёсткой воды с накипью — CuNi 90/10 или алюминий. Для агрессивных газов (H₂S, CO₂, хлор) — 316L. Для мобильных компрессорных пакетов — алюминиевые сплавы (меньший вес). Для морского климата — CuNi 70/30.

Да, обязательно. Без сепаратора конденсат попадает в пневмосеть: коррозия трубопроводов, отказы пневмоинструмента, перегрузка осушителя. Обычно устанавливают циклонный сепаратор с автоматическим дренажным клапаном (таймерным или поплавковым).

ТР ТС 032/2013 и ГОСТ Р 52630 — для оборудования под давлением в России. ASME VIII Div.1 — международный. API 670 — для турбокомпрессоров. ISO 1217 — приёмочные испытания, учитывающие влияние охладителей на производительность.

Паяный пластинчатый (BHE) применяется в компрессорах до 90 кВт при давлении газа до 3 МПа и чистых средах. Компактнее в 3-5 раз. Ограничения: нельзя механически чистить, давление не более 3 МПа, не для загрязнённых сред. Для мощных турбокомпрессоров — только кожухотрубные.

Снижение температуры воды на 5°C даёт дополнительную экономию мощности 0,5-1,5%. Однако охлаждение газа ниже 30°C может вызвать конденсацию масла в межступенчатом охладителе. Рекомендуемая минимальная температура газа после интеркулера — 30-40°C.
