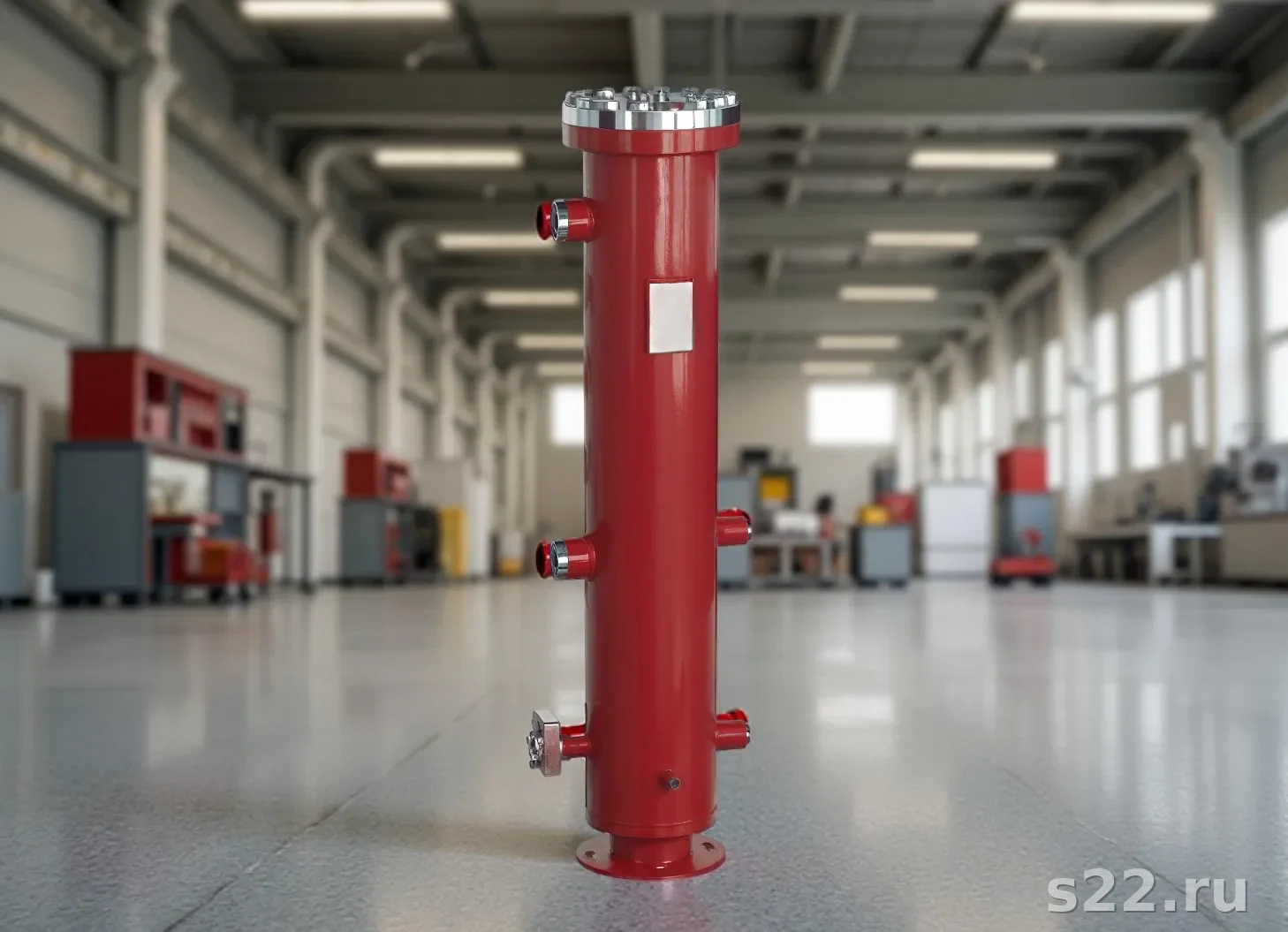

Особенности химических производств
Химическая промышленность охватывает широчайший диапазон рабочих сред — от концентрированных кислот до щелочей, от органических растворителей до хлорсодержащих газов. Теплообменники в химии работают в условиях, которые требуют тщательного подхода к выбору материалов, конструкции и нормативной базы.
Главные особенности химических производств:
- Широкий диапазон агрессивности сред — от слабых органических кислот (уксусная, лимонная) до концентрированных минеральных (серная, соляная, азотная)
- Высокие давления — синтез аммиака (25-30 МПа), гидрокрекинг (15-20 МПа), полимеризация (1-6 МПа)
- Широкий диапазон температур — от криогенных (<-100°C при работе с сжиженными газами) до высоких (>400°C в пиролизе)
- Токсичные и взрывоопасные продукты — требования к полной герметичности, двойным решёткам, надёжности уплотнений
- Загрязнение теплообменных поверхностей — полимеризация, коксование, отложение солей требуют доступа для чистки
В химической промышленности правило «сначала материал, потом конструктив» применяется строже всего. Ошибка в выборе материала трубок может привести к аварии уже в первые месяцы эксплуатации.
Агрессивные среды и выбор материалов
Выбор материала для теплообменника определяется прежде всего химическим составом и концентрацией рабочей среды, а также рабочей температурой — коррозионная активность большинства кислот резко возрастает с температурой.
| Среда | Ст. 20 | 316L | Duplex 2205 | Ti Gr.2 | Hastelloy C-276 |
|---|---|---|---|---|---|
| HCl разб. (до 20%) | Нет | Нет | Нет | Да | Да |
| H₂SO₄ конц. (>75%) | Да | Огран. | Огран. | Нет | Огран. |
| H₂SO₄ разб. (до 75%) | Нет | Огран. | Огран. | Нет | Да |
| HNO₃ (до 65%) | Нет | Да | Да | Да | Огран. |
| NaOH (до 25%, <60°C) | Да | Да | Да | Да | Да |
| NaOH горячий (>60°C, >25%) | Да | SCC | SCC | Да | Да |
| Морская вода, хлориды | Нет | Огран. | Да | Да | Да |
Соляная кислота HCl
Соляная кислота — одна из самых агрессивных сред для металлических теплообменников. Hastelloy C-276 выдерживает HCl до 20% при температурах до 40°C. Титан Grade 2 стоек к разбавленной HCl при комнатной температуре, но при нагреве его стойкость снижается. Нержавеющие стали 304 и 316L практически непригодны даже для следовых количеств HCl.
Серная кислота H₂SO₄
Поведение серной кислоты в зависимости от концентрации диаметрально противоположно: концентрированная H₂SO₄ (>75%) пассивирует сталь 20 — образуется плёнка сульфата железа. Разбавленная H₂SO₄ (<75%) агрессивно атакует сталь 20, для неё необходим Hastelloy B-3, свинец или футеровка. Горячая концентрированная H₂SO₄ (>60°C) разрушает пассивирующую плёнку.
Азотная кислота HNO₃
Нержавеющая сталь 316L (содержание C < 0,03%) и Duplex 2205 хорошо стойки к HNO₃ до 65%. При высоких концентрациях (>65%, «дымящая» HNO₃) применяют AISI 310 или суперферриты. Медь и медные сплавы для HNO₃ неприемлемы.
Щёлочи NaOH
Сталь 20 хорошо стойка к щелочам. Нержавеющие стали 304 и 316L в горячих концентрированных щелочах (NaOH >25%, T >60°C) подвержены коррозионному растрескиванию под напряжением (SCC). Для горячих щелочей применяют Incoloy 825, Hastelloy C-276 или сталь 20 после термообработки (отжиг для снятия остаточных напряжений).
Органические растворители (ацетон, толуол, бензол, хлористый метилен) в обычных кожухотрубных теплообменниках не применяются без специальных прокладок из PTFE или фторкаучука. При контакте органических растворителей с резиновыми прокладками — немедленная разгерметизация.
Классы TEMA B и R: отличия
Стандарт TEMA (Tubular Exchanger Manufacturers Association) устанавливает три класса теплообменников. В химической и нефтехимической промышленности применяют классы B и R.
Химическая промышленность
Минимальная толщина стенки трубки 1,2 мм. Корпус от 6 мм. Допуски на изготовление умеренные. Применяется для умеренно агрессивных сред химических производств.
Нефтепереработка
Минимальная толщина трубки 2,0 мм. Корпус от 9 мм. Более строгие допуски. Обязателен для нефтеперерабатывающих и нефтехимических производств с высокими давлениями и температурами.
Коммерческое применение
Наименее строгий класс. Для некритичных коммерческих применений — отопление, ГВС, промышленность без агрессивных сред. Меньшие толщины и допуски.
| Параметр | TEMA B | TEMA R |
|---|---|---|
| Мин. толщина трубки | 1,2 мм | 2,0 мм |
| Мин. толщина корпуса | 6 мм | 9 мм |
| Допуск на диаметр | ±3 мм | ±1,5 мм |
| Выступ труб из решётки | — (опц.) | Обязателен |
| Контроль сварных швов | 100% трубн. решётки | 100% всех швов |
| Типичное применение | Химия, фармацевтика | НПЗ, нефтехимия |
Нужен теплообменник для химической среды? Подберём материал и конструктив за 1 рабочий день
Получить КПКонструктивные особенности
Двойная трубная решётка (Double Tubesheet)
Двойная трубная решётка применяется, когда смешение межтрубной и трубной сред абсолютно недопустимо. Между двумя решётками расположена нейтральная продувочная зона. Любая утечка — через трубку или решётку — попадает именно в эту зону, где фиксируется датчиком утечки.
Обязательные случаи применения:
- Токсичные вещества I-II класса опасности (фосген, хлор, HCN, аммиак)
- Дорогостоящие катализаторы или реагенты, не допускающие загрязнения
- Среды, которые при смешении дают опасную реакцию (кислота + щёлочь под давлением)
- Теплоносители пищевых производств, где недопустимо загрязнение продукта
Кожух с распределительной перегородкой
При высоких требованиях к чистоте и возможности ревизии применяют кожухотрубные теплообменники с плавающей головкой (тип AEW, AEP по TEMA), которые позволяют извлекать трубный пучок целиком для осмотра и механической очистки.
Давление и температура в специальных исполнениях
| Применение | Давление, МПа | Температура, °C | Материал |
|---|---|---|---|
| Стандартная химия | до 1,6 | до 200 | 316L, ст. 20 |
| Нефтехимия | до 6,3 | до 350 | 316L, Duplex |
| Синтез аммиака | до 25 | до 400 | легир. стали |
| Гидрокрекинг | до 20 | до 420 | Cr-Mo стали |
| Криогенные | до 4 | от -196 | AISI 304L, Al |
Для давлений выше 6,3 МПа корпус теплообменника изготавливается из кованой заготовки или методом автофретирования. Трубные решётки таких аппаратов имеют толщину 150-350 мм.
Нормативная база
Российские нормы:
- ГОСТ Р 52630-2012 — сосуды и аппараты стальные сварные. Общие технические требования
- ГОСТ 15518-2022 — теплообменники кожухотрубные. Типы и параметры
- ТР ТС 032/2013 — технический регламент на оборудование, работающее под давлением
- ПБ 09-563-03 — правила безопасности химически опасных производственных объектов
Международные нормы:
- ASME VIII Div.1 / Div.2 — давление до 3000 psi / выше 3000 psi
- TEMA B / R — конструктивные требования к теплообменникам
- API 660 — теплообменники для нефтяной, нефтехимической и газовой промышленности
- NACE MR0175 / ISO 15156 — материалы для сероводородсодержащих сред (HIC, SSC)
При поставке оборудования на экспорт или для международных проектов (СРП) нередко требуется одновременное соответствие российским ГОСТ и международным стандартам ASME/CE. S22 проектирует и изготавливает теплообменники под dual certification.
