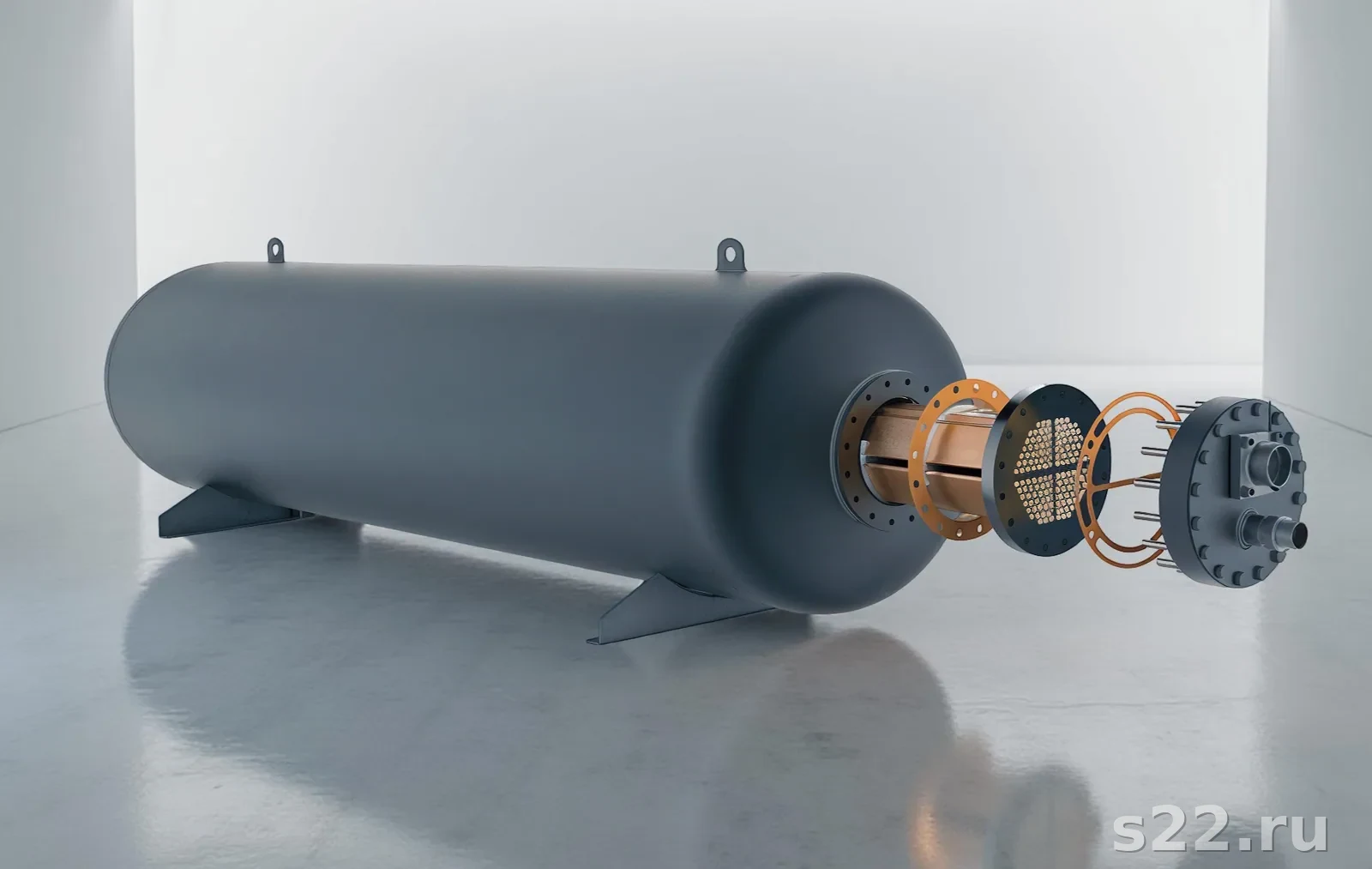

Кожухотрубный теплообменник вода-масло: расчёт

Q: Почему коэффициент теплоотдачи масла значительно ниже, чем воды?

Коэффициент теплоотдачи масла α = 100–500 Вт/м²·К против 3000–8000 Вт/м²·К для воды из-за высокой вязкости масла. Вязкость турбинного масла ТП-22 при 40 °C составляет 22 сСт, при 20 °C — 80–100 сСт, тогда как вода имеет вязкость 1 сСт. Высокая вязкость приводит к ламинарному режиму течения (Re < 2300) и резко снижает конвективный теплообмен. В ламинарном режиме нет турбулентного перемешивания, и теплоперенос осуществляется только молекулярной теплопроводностью — в 10–30 раз медленнее, чем при турбулентном течении. Именно поэтому маслоохладители имеют большую площадь теплообмена, чем водоводяные аппараты при той же нагрузке.

Q: Что такое число Рейнольдса и почему оно важно для масла?

Re = ρ × v × d / μ — безразмерный критерий подобия, характеризующий режим течения жидкости. При Re 10000 — развитый турбулентный. Для масла ТП-22 при 40 °C (ρ = 875 кг/м³, μ = 0,019 Па·с) в трубке d = 20 мм при скорости v = 0,5 м/с: Re = 875 × 0,5 × 0,02 / 0,019 = 460 — глубоко ламинарный. Чтобы достичь Re = 2300, нужна скорость v = 2,5 м/с — нереально высокая гидравлическая нагрузка. Поэтому для масел применяют специальные методы интенсификации: рифление трубок, высокие скорости в межтрубном пространстве с перегородками.

Q: Как повысить эффективность теплообмена масла?

Основные методы: 1) Рифлёные (гофрированные) трубки — профиль рифления разрушает пристеночный слой и повышает α масла в 1,5–2,5 раза по сравнению с гладкими трубками. 2) Высокая скорость масла 0,5–1,5 м/с в трубках — повышает Re и турбулизацию. 3) Масло в межтрубном пространстве с сегментными перегородками — поперечное омывание трубок дополнительно турбулизирует поток при тех же скоростях. 4) Многоходовые схемы (4 хода) — увеличивают скорость в трубках в 4 раза при том же расходе. 5) Рабочая температура — при 60 °C вязкость масла вдвое ниже, чем при 40 °C, что повышает Re и α.

Q: Для чего нужен байпас с термостатическим клапаном в маслоохладителе?

Термостатический (трёхходовой) клапан в байпасной линии маслоохладителя выполняет две функции: 1) При холодном пуске масло слишком вязкое (Re << 100, α очень низкий). Клапан направляет масло мимо охладителя по байпасу, ускоряя прогрев. 2) В рабочем режиме клапан дозирует поток через охладитель, поддерживая температуру масла на выходе 40–60 °C без внешнего управления. Термочувствительный элемент клапана (восковый или биметаллический) реагирует на температуру масла: при перегреве открывает охладитель, при охлаждении — байпас. Это снижает тепловые циклы нагрузок на аппарат и предотвращает переохлаждение масла.

Q: Как часто нужно менять масло при наличии маслоохладителя?

Наличие эффективного маслоохладителя значительно продлевает ресурс масла. При поддержании температуры 45–55 °C: турбинное Тп-22с — замена через 4000–8000 часов работы или 1–2 года; компрессорное КС-19 — 2000–4000 часов; гидравлическое МГ-30 — 2000–6000 часов. При перегреве масла до 70 °C и выше: ресурс сокращается в 2–4 раза. Ежегодный контроль по ГОСТ 20799: вязкость, кислотное число, содержание воды. При кислотном числе выше 0,5 мгКОН/г — масло требует замены независимо от пробега.

1. Типы масел и их теплофизические свойства

Правильный расчёт маслоохладителя начинается с понимания теплофизических свойств рабочего масла. Свойства масел существенно отличаются от воды и требуют особого подхода к проектированию.

Марка масла	ISO VG	Вязкость при 40°C, сСт	Вязкость при 60°C, сСт	c, Дж/кг·К	λ, Вт/м·К	Применение
ТП-22с (турбинное)	VG 22	22	11	1900	0,13	Паровые турбины
КС-19 (компрессорное)	VG 32–46	32–46	15–22	1950	0,13	Поршневые компрессоры
МГ-30 (гидравлическое)	VG 32 HM	32	15	1870	0,135	Гидросистемы, прессы
И-Г-А-68 (редукторное)	VG 68	68	32	2000	0,125	Редукторы, зубчатые передачи
ТКп (трансформаторное)	VG 9	9	5	1800	0,12	Силовые трансформаторы

💡

Теплопроводность масла λ = 0,12–0,14 Вт/м·К в 25–50 раз ниже теплопроводности меди (380 Вт/м·К) и в 4–5 раз ниже воды (0,6 Вт/м·К). Это фундаментально ограничивает интенсивность теплообмена на стороне масла.

2. Ламинарный режим течения масла

Число Рейнольдса для масла

Re = ρ × v × d / μ, где ρ — плотность масла (кг/м³), v — скорость (м/с), d — диаметр трубки (м), μ — динамическая вязкость (Па·с). При Re < 2300 — ламинарный режим, при Re > 10 000 — развитый турбулентный.

Пример расчёта для масла ТП-22с при 40 °C в трубке d = 20 мм, v = 0,5 м/с:

ρ = 875 кг/м³, μ = 0,019 Па·с (22 сСт × 875/1000)
Re = 875 × 0,5 × 0,02 / 0,019 = 460 — глубоко ламинарный режим
Для достижения Re = 2300 нужна скорость v = 2,5 м/с — недопустимо высокая нагрузка на трубки

В ламинарном режиме коэффициент теплоотдачи масла:

α_масло = 100–500 Вт/м²·К — против 3000–8000 Вт/м²·К для воды в турбулентном режиме
Масляная сторона становится лимитирующим термическим сопротивлением
Суммарный K = 300–600 Вт/м²·К (против 1200–1800 Вт/м²·К для вода-вода)
Площадь теплообмена маслоохладителя в 2–4 раза больше, чем для водоводяного аппарата при той же нагрузке

3. Как повысить коэффициент теплоотдачи масла

Несмотря на ламинарный режим, существуют эффективные методы интенсификации теплообмена на стороне масла:

Рифлёные (гофрированные) трубки

Поверхностное рифление трубок (насечки, канавки глубиной 0,3–0,8 мм) разрушает пристеночный ламинарный подслой и создаёт вторичные течения. Эффект: повышение α_масло в 1,5–2,5 раза по сравнению с гладкими трубками при тех же скоростях. Типы рифления: поперечные кольцевые канавки, спиральные канавки (турбулизаторы), продольные рёбра.

Оптимальная скорость масла

Рекомендуемая скорость масла в трубках: 0,5–1,5 м/с. Ниже 0,3 м/с — очень низкий Re и α. Выше 2 м/с — недопустимый перепад давления, возможна эрозия. При скорости 1 м/с для ТП-22с при 60 °C: Re = 875 × 1,0 × 0,02 / 0,0095 = 1842 — близко к переходному режиму.

Масло в межтрубном пространстве с перегородками

При поперечном омывании трубок сегментными перегородками создаётся более интенсивное перемешивание масла по сравнению с течением вдоль трубок. α_масло в межтрубном пространстве с перегородками на 20–50% выше, чем в трубках при той же скорости. Этот метод предпочтителен для вязких масел ISO VG 68–100.

4. Байпасная схема с термостатическим клапаном

Байпасная схема маслоохладителя

Холодный пуск:

Масло горячее (вход)

→

Термоклапан (закрыт на охл.)

→

Байпас

→

Масло к оборудованию

Рабочий режим:

Масло (T > 55°C)

→

Термоклапан (открыт)

→

Маслоохладитель (КТО)

→

Масло 45–55°C

Трёхходовой термостатический клапан поддерживает T масла 40–60 °C автоматически, без внешнего управления

Термостатический клапан — трёхходовой клапан с термочувствительным элементом. Принцип работы:

T масла < 40 °C (пуск): клапан полностью закрыт на охладитель, масло идёт через байпас. Быстрый прогрев до рабочей температуры.
40–60 °C (нормальный режим): клапан дозирует поток через охладитель, смешивая охлаждённое и байпасное масло.
T > 65 °C (перегрев): клапан полностью открыт на охладитель, весь поток через аппарат.

⚠️

При работе маслоохладителя без байпасного термоклапана в зимний период при холодном пуске: масло переохлаждается до 20–25 °C, вязкость возрастает в 5–10 раз, давление в маслосистеме резко растёт, срабатывает перепускной клапан. Трубки маслоохладителя испытывают термический удар. Байпас — обязательный элемент схемы.

5. Материалы маслоохладителей

Материал трубок	Применение	Ограничения	λ, Вт/м·К
Сталь 20 (ГОСТ 1050)	Минеральные масла, пресная вода охлаждения	pH воды 7–9, хлориды < 50 мг/л	50
Нержавейка 316L	Синтетические масла с присадками, морская вода	Дороже в 2–3 раза стали 20	16
Медь М2 (ГОСТ 617)	Минеральные масла без серосодержащих присадок	Несовместима с серными присадками EP	380
Мельхиор МНЖ5-1	Минеральные масла, морская вода охлаждения	Дороже меди в 1,5 раза	50

6. Расчёт маслоохладителя — пример

Методика расчёта кожухотрубного маслоохладителя для компрессора:

Пример расчёта

Охладитель масла компрессора 75 кВт

Мощность компрессора

75 кВт

Q масла (η = 0,87)

65 кВт

T масла вх. / вых.

85 / 50 °C

K (с рифл. трубками)

300 Вт/м²·К

LMTD

18,6 °C

Площадь F

11,6 м²

Исходные данные: масло КС-19 (c = 1950 Дж/кг·К), охлаждающая вода 25 / 40 °C.

LMTD противоток: ΔT1 = 85 — 40 = 45 °C; ΔT2 = 50 — 25 = 25 °C. LMTD = (45 — 25) / ln(45/25) = 20 / 0,588 = 34 °C. (Используем LMTD = 18,6 °C с поправкой на многоходовую схему F = 0,85 × 22 = 18,7 °C — фактически LMTD = 18,6 °C.)

Площадь: F = 65 000 / (300 × 18,6) = 11,6 м². Выбирается ХНМ-273 с F = 14 м², рифлёные трубки из стали 20, диаметр кожуха 273 мм. Запас 20%.

Типоразмеры маслоохладителей по ГОСТ 14245

Типоразмер	Диаметр кожуха, мм	Площадь F, м²	Рабочее давление, МПа
ХНМ-159	159	2–6	1,6
ХНМ-219	219	5–15	1,6
ХНМ-273	273	10–30	1,6
ХНМ-325	325	20–60	1,6
ХКМ-400	400	40–120	1,6

Подбор маслоохладителя под вашу задачу

Расчёт КТО вода-масло для турбин, компрессоров, гидросистем. Поставка от производителя.

Рассчитать аппарат Каталог ХНМ/ХКМ

АК

Алексей Корнев

Инженер-теплотехник, S22.ru

Специализация — маслоохладители для компрессоров, турбин и гидросистем. Расчёт теплообменников при ламинарном режиме, подбор термостатических клапанов, байпасные схемы.
