1. Схемы охлаждения
Маслоохладитель, межступенчатый и концевой охладители. Охлаждение — вода от градирни. 70-90% электроэнергии компрессора → тепло.
Для 500 кВт компрессора — 350-450 кВт тепла. Без охлаждения масло перегревается, подшипники разрушаются.
2. Маслоохладители

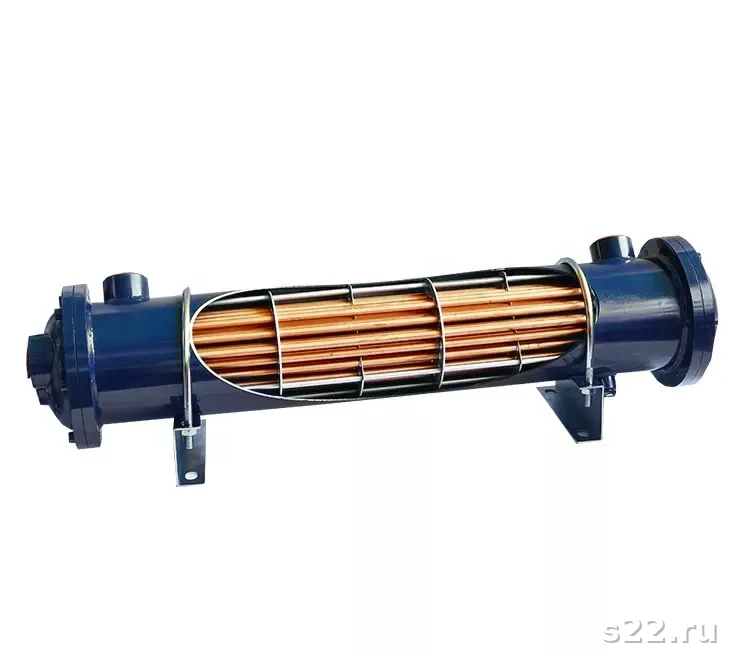

Кожухотрубный: масло в трубках, вода в межтрубном. Вход масла 80-100°C, выход 45-55°C.
| Мощность | Q масла, кВт | Площадь, м2 | G воды, м3/ч |
|---|---|---|---|
| 50-100 кВт | 30-70 | 2-5 | 3-7 |
| 100-300 кВт | 70-200 | 5-12 | 7-20 |
| 300-1000 кВт | 200-700 | 12-35 | 20-60 |
3. Межступенчатые охладители
Газ 140-200°C → 35-45°C между ступенями. Увеличивает КПД на 15-25%.
Без охлаждения 3-ступенчатый компрессор потребляет на 30-40% больше энергии.
4. Концевые холодильники
Газ после последней ступени до +35-40°C. Конденсация влаги, осушка.
5. Подбор ТО
3×500 кВт компрессоры
3 маслоохладителя 350 кВт (15 м2 каждый). Промежуточный ТО 1050 кВт для градирни. Вода 90 м3/ч.
6. Связь с градирней
Промежуточный ТО разделяет контуры. Водоподготовка защищает от накипи.
7. Материалы
| Газ | Трубки | Кожух |
|---|---|---|
| Воздух | 304L | Углерод. |
| NH3 | 316L | 316L |
| Хлор | Титан | 316L |
8. Обслуживание
- Маслоохладитель: каждые 3000-5000 ч
- Газоохладитель: 6-12 мес
- Контроль: рост ΔT/ΔP на 15% = засорение
9. Кейсы
НПЗ: 2 компрессора 1 МВт
2 маслоохладителя 316L 35 м2 + 2 газоохладителя 20 м2 + промежуточный ТО 1,4 МВт. 5 лет стабильной работы.
10. Стоимость
| Элемент | 100-300 кВт | 300-1000 кВт |
|---|---|---|
| Маслоохладитель | 80-150 тыс. | 150-350 тыс. |
| Межступенчатый | 100-180 тыс. | 180-400 тыс. |
| Промежуточный (градирня) | 100-200 тыс. | 200-500 тыс. |
Дополнительная информация
Стандарты и нормативы
При проектировании паровых и охлаждающих систем необходимо соблюдать требования: ГОСТ 34347-2017 (сосуды и аппараты), ГОСТ Р 55682 (теплообменные аппараты), ПБ 03-576-03 (правила устройства и безопасной эксплуатации сосудов под давлением), СП 30.13330.2020 (внутренний водопровод и канализация), СП 60.13330.2020 (отопление, вентиляция и кондиционирование). Для систем с градирнями — СП 3.1.2.3116-13 (профилактика легионеллёза).
Требования к документации
- Паспорт теплообменного аппарата с расчётными параметрами
- Сертификат соответствия ТР ТС 032/2013 (оборудование под давлением)
- Инструкция по монтажу и эксплуатации от производителя
- Акт гидравлического испытания (1,25 × Рраб)
- Журнал осмотров и ремонтов теплообменного оборудования
- Протоколы анализов воды (для систем с градирнями)
Периодичность обслуживания
| Операция | Периодичность | Ответственный |
|---|---|---|
| Визуальный осмотр | Ежедневно | Оператор |
| Проверка показаний КИП | Каждая смена | Оператор |
| Проверка конденсатоотводчиков | Ежемесячно | Слесарь КИПиА |
| Анализ воды / конденсата | Ежемесячно | Лаборатория |
| Промывка теплообменника | 1-2 раза в год | Сервисная служба |
| Ревизия арматуры | Ежегодно | Ремонтная служба |
| Гидравлическое испытание | Раз в 4 года | Инспекция Ростехнадзора |
Рекомендации по энергосбережению
Комплексный подход к повышению энергоэффективности теплообменного оборудования включает: регулярную промывку поверхностей теплообмена (снижение термического сопротивления отложений), оптимизацию расходов теплоносителей (балансировка контуров), утилизацию тепла уходящих потоков (рекуперация), автоматизацию регулирования (погодозависимое управление, ПИД-регулирование), мониторинг КПД теплообменника (сравнение расчётных и фактических параметров). Экономический эффект от комплекса мер — 15-30% снижения расхода энергоносителей.
Выбор поставщика оборудования
При выборе поставщика теплообменного оборудования обращайте внимание на: наличие собственного инженерного расчёта (не просто продажа по каталогу), опыт поставок для аналогичных объектов, гарантийные обязательства (минимум 12 месяцев), наличие сервисной службы для пусконаладки и обслуживания, сертификация по ТР ТС 032/2013, возможность изготовления нестандартных аппаратов по ТЗ заказчика.
Для консультации по подбору оборудования — оставьте заявку. Наши инженеры помогут выбрать оптимальное решение с учётом технических требований и бюджета. Расчёт и коммерческое предложение — за 1 рабочий день.
Типичные вопросы при проектировании
Количество тепла, передаваемое через 1 м2 поверхности теплообменника при разности температур 1°C за 1 секунду. Единица: Вт/(м2·К). Для паровых кожухотрубных ТО: K = 1500-4000 Вт/(м2·К). Для водо-водяных пластинчатых: K = 3000-7000 Вт/(м2·К). Для воздухоохладителей: K = 20-60 Вт/(м2·К). Чем выше K, тем компактнее теплообменник при той же мощности.
Средняя движущая сила теплообмена. LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на концах теплообменника. При противотоке LMTD максимален. При прямотоке — на 15-30% ниже. Для расчёта площади: F = Q / (K × LMTD). Правильный расчёт LMTD — залог точного подбора теплообменника.
Сравнение типов теплообменников для данного применения
| Параметр | Кожухотрубный | Пластинчатый разборный | Пластинчатый паяный |
|---|---|---|---|
| Максимальное давление | до 40 бар | до 25 бар | до 30 бар |
| Максимальная температура | до 500°C | до 180°C (EPDM) | до 225°C |
| Загрязнённые среды | Допускает | Ограничено | Не допускает |
| Обслуживание | Механическая чистка | Разборка + химия | Только химия |
| Компактность | Большие габариты | В 3-5 раз компактнее | Самый компактный |
| Стоимость (500 кВт) | от 120 тыс. руб. | от 80 тыс. руб. | от 50 тыс. руб. |
| Срок поставки | 4-8 недель | 2-4 недели | 1-2 недели |
Как выбрать тип теплообменника
Кожухотрубный — когда важна надёжность, допускаются загрязнённые среды, высокое давление или температура, нет ограничений по размерам.
Пластинчатый разборный — когда важна компактность, среды чистые, давление до 25 бар, нужна возможность наращивания мощности (добавление пластин).
Пластинчатый паяный — когда важна минимальная стоимость и размер, среды чистые, мощность до 500 кВт, обслуживание только химпромывкой.
