1. Что такое пищевые пластинчатые теплообменники
Пищевой пластинчатый теплообменник
Санитарный аппарат из нержавейки AISI 316L с гигиеническим дизайном по EHEDG для нагрева, охлаждения и пастеризации пищевых жидкостей. Ключевые требования: нет мёртвых зон, полировка Ra ≤ 0.8 мкм, CIP/SIP без разборки, пищевые прокладки EPDM/PTFE по FDA.
Пластинчатые теплообменники применяются в пищевой промышленности на каждом этапе: пастеризация молока, охлаждение пива после ферментации, нагрев сока перед розливом, деалкоголизация вина. Конструкция разборная — позволяет увеличивать производительность добавлением пластин.
Принципиальное отличие от промышленных ПТО: двойные разрывы между секциями (Double-wall) предотвращают перекрёстную контаминацию между теплоносителем и продуктом. Подробнее о пластинчатых пастеризаторах.
Подобрать пищевой ПТО под ваш продукт и производительность — отправьте заявку.
2. Гигиенический дизайн EHEDG
EHEDG (European Hygienic Engineering and Design Group)
Организация, устанавливающая стандарты гигиенического проектирования оборудования для пищевой промышленности. Критерии: нет мёртвых зон, нет щелей и зазоров для задержки микробов, полировка Ra ≤ 0.8 мкм, устойчивость к CIP-реагентам, инспектируемость без разборки.
Семь принципов EHEDG для пищевых теплообменников:
1
Нет мёртвых зон
Все поверхности омываются потоком продукта. Нет карманов и тупиков, где скапливаются остатки.
2
Самоосушаемость
После слива продукта нет остатков жидкости. Уклон линий ≥ 2%, нет горизонтальных тупиков.
3
Полировка поверхностей
Ra ≤ 0.8 мкм — электрополировка контактных поверхностей. Уменьшает адгезию микроорганизмов.
4
Материалы по FDA
Пластины 316L (1.4404), прокладки EPDM по FDA 21 CFR 177.2600 или PTFE. Без прокладок на основе NBR.
Сертификат EHEDG — не обязателен по закону в России, но является маркером качества для экспортных производств и серьёзных пищевых предприятий. Укажите при заказе — выберем EHEDG-сертифицированную модель.
↑ К оглавлению
3. Материалы: 316L для пластин, EPDM для прокладок
| Материал пластин | Применение | Ограничение |
|---|
| AISI 316L (1.4404) | Молоко, сок, пиво, вино, вода | Стандарт пищевой отрасли |
| AISI 304 (1.4301) | Нейтральные продукты (вода) | Нельзя для кислых (pH <4) |
| Ti Grade 1 | Морепродукты, уксус, экзотика | Дорогой |
| Материал прокладок | Температура | Продукт |
|---|
| EPDM пищевой (FDA) | До 150°C | Молоко, сок, вино, пиво, вода |
| PTFE (тефлон) | До 250°C | Кислоты, агрессивные продукты |
| NBR / Buna-N | До 120°C | Масла (не пищевые жиры) |
AISI 304 и соки с pH ниже 4 (яблочный, цитрусовый) — питтинговая коррозия за 1–2 сезона. Для кислых продуктов — только 316L. Для уксуса и маринадов — Ti Grade 1.
4. CIP и SIP: безразборная мойка и стерилизация
CIP (Cleaning-in-Place) — основа пищевой гигиены. Позволяет мыть пластинчатый теплообменник без разборки, что критично для высокой производительности непрерывных линий.
1
Предварительный смыв водой
T=20°C, 5–10 мин. Удаляет остатки продукта. Слить в канализацию.
2
Щелочная промывка (NaOH)
1–2% NaOH, T=70–80°C, 20–30 мин. Удаляет белки, жиры, углеводы.
3
Промывка водой
T=20°C, 5–10 мин. Удалить щёлочь. pH промывной воды — контроль.
4
Кислотная промывка (HNO3)
0.5–1% HNO3, T=60–70°C, 15–20 мин. Удаляет минеральные отложения (накипь, молочный камень).
SIP (Sterilization-in-Place) — после CIP, горячий пар 130°C, 15–20 мин. Достигается стерильность — готово к производству асептических продуктов (UHT-молоко, асептический сок).
Частота CIP зависит от продукта: молоко — после каждой смены (8 ч). Сок — после каждой партии. Пиво — после каждого сезона. Вино — после сезона. При нарушении CIP-протокола — биоплёнки и термофилы.
↑ К оглавлению
5. Принцип пастеризации в пластинчатом теплообменнике
Пастеризация
Тепловая обработка жидкости при температуре ниже 100°C для уничтожения патогенных микроорганизмов без потери вкусовых и питательных свойств. Открыта Луи Пастером в 1864 г. Основной метод — кратковременная высокотемпературная пастеризация HTST (High Temperature Short Time).
Пластинчатый пастеризатор состоит из нескольких секций, каждая из которых выполняет свою функцию: нагрев, выдержка при температуре пастеризации, рекуперация, охлаждение. Диверт-клапан возвращает продукт на повторный нагрев при недостижении заданной температуры.
1
Секция регенерации
Горячий пастеризованный продукт 72°C нагревает холодный исходный 4°C до 60°C. КПД рекуперации 70–80%.
2
Секция нагрева
Горячая вода 78°C нагревает продукт до 72°C (температура пастеризации). Паровой или водяной нагрев.
3
Секция выдержки
Трубчатый выдерживатель 15 с при 72°C — обязательная выдержка для уничтожения L.monocytogenes.
4
Секция охлаждения
Охлаждение пастеризованного продукта до 4°C ледяной водой или ледяным молоком.
6. Режимы пастеризации для разных продуктов
| Продукт | Режим пастеризации | Температура/Время | Особенности |
|---|
| Молоко | HTST | 72°C / 15 с | Стандарт по ГОСТ Р 52090 |
| Молоко (долго) | LTLT | 63°C / 30 мин | Малые объёмы, ванная пастеризация |
| Пиво | Flash | 67–70°C / 30–40 с | До розлива, ПЕ 25–50 |
| Сок | HTST | 85–95°C / 15–30 с | Кислая среда pH 3–4 |
| Сливки | HTST | 80–95°C / 15 с | Высокая вязкость, low shear |
| Вино | Flash | 65–72°C / 20–30 с | Деликатный режим, букет |
| UHT-молоко | UHT | 135–145°C / 2–4 с | Срок хранения 6–12 мес. |
ПЕ (Пастеризационные Единицы) в пивоварении: 1 ПЕ = 1 мин при 60°C. HTST пива 67°C×40 с = 128 ПЕ × 1 мин/60 с ÷ 7.25 (коэффициент 60→67°C) = не совсем точный пересчёт — используйте формулу ПЕ = t [мин] × 1.393^(T-60) для точного расчёта.
↑ К оглавлению
7. Секция регенерации: экономия энергии 60–80%
Регенерация — самая важная функциональная секция пастеризатора с точки зрения энергоэффективности. Без регенерации каждый литр молока нужно нагреть с 4 до 72°C и охладить обратно до 4°C. С регенерацией 80% — нагреваем и охлаждаем только 20% разницы температур за счёт внешнего источника.
Пример: Экономия на пастеризации молока 10 000 л/ч
Без регенерации: Q_нагрев = 10 000/3600 × 1030 × 3.93 × (72-4) = 767 кВт. Плюс Q_охлаждение = 767 кВт. Итого нагрузка 1534 кВт.
С регенерацией 80%: Q_нагрев = 767 × 0.2 = 153 кВт. Q_охлаждение = 153 кВт. Итого 306 кВт.
Экономия: 1534 – 306 = 1228 кВт = 80%. За год (8000 ч работы) экономия ≈ 9.8 млн кВт·ч ≈ 42 млн руб./год при тарифе 4.3 руб./кВт·ч.
8. Расчёт производительности пищевого теплообменника
Формула мощности: Q [кВт] = G [кг/с] × Cp [кДж/(кг·К)] × ΔT [°C]
| Продукт | Cp, кДж/(кг·К) | Плотность, кг/л | Вязкость при 20°C |
|---|
| Молоко цельное | 3.93 | 1.030 | 1.5–2.0 мПа·с |
| Сок яблочный | 3.85 | 1.045 | 1.2–1.8 мПа·с |
| Пиво | 4.02 | 1.010 | 1.3–1.7 мПа·с |
| Вино | 3.95 | 0.998 | 1.5–2.5 мПа·с |
| Сливки 35% | 3.60 | 0.996 | 8–12 мПа·с |
Для сливок вязкость в 5–6 раз выше, чем у молока — это критично для выбора типа пластин. Используйте широкие каналы (free-flow) или пластины с высоким углом гофрировки 60–65° для снижения гидросопротивления при обработке высоковязких продуктов.
9. Ведущие бренды пищевых пластинчатых ТО
| Бренд | Страна | Модели для пищевки | Сертификаты |
|---|
| Alfa Laval | Швеция | M/TL/T-series, Pharma | EHEDG, 3-A, FDA |
| GEA (Tuchenhagen) | Германия | NT-H, NT-Pharma | EHEDG, 3-A, FDA |
| SPX Flow | США | APV SR/HF/FP | EHEDG, 3-A, FDA |
| Funke | Германия | FP-G (гигиенический) | EHEDG |
| SWEP | Швеция | Паяные пищевые | FDA, EHEDG |
10. Кейсы пищевых теплообменников
Кейс 1: Пастеризатор молока, молочный завод 10 000 л/ч
Задача: пастеризация молока 4→72°C/15 с, охлаждение до 4°C. Регенерация 80%.
Решение: Alfa Laval TL20-FG, 316L, EPDM пищевой. Секции: регенерация 80 пл., нагрев 20 пл., охлаждение 30 пл.
Результат: производительность 10 000 л/ч, расход горячей воды 0.8 м³/ч, потребление 153 кВт. Экономия против ванной пастеризации: 82% энергии.
Кейс 2: Охладитель сока после пастеризации, соковый завод 5000 л/ч
Задача: охлаждение яблочного сока 90→10°C для асептического розлива. pH 3.4.
Решение: GEA NT50H, AISI 316L, охлаждение ледяной водой 2°C.
Результат: охлаждение за 8 с, без деградации витамина C (температура падает быстро). Стоимость 280 000 руб.
11. Decision table: выбор пищевого ПТО
| Продукт | pH | Вязкость | Режим | Тип пластин |
|---|
| Молоко | 6.4–6.8 | Низкая | HTST 72°C/15 с | Стандарт 316L |
| Сок кислый | 3–4 | Низкая | HTST 90°C/30 с | 316L, Ti для уксуса |
| Пиво | 4–4.5 | Низкая | Flash 68°C/30 с | 316L standard |
| Вино | 3–4 | Низкая | Flash 70°C/20 с | 316L |
| Сливки | 6.5–7 | Высокая | HTST 85°C/15 с | Wide-gap 316L |
| UHT-молоко | 6.5 | Низкая | UHT 140°C/3 с | Трубчатый Ti или спиральный |
12. Все статьи кластера K8: Применение и отрасли
Пищевые производства
Все применения
Часто задаваемые вопросы
Что такое пищевые пластинчатые теплообменники простыми словами?
Санитарные аппараты из 316L с гигиеническим дизайном EHEDG для нагрева, охлаждения и пастеризации пищевых жидкостей. CIP/SIP без разборки. Молоко, сок, пиво, вино — каждый продукт нагревается без контакта с теплоносителем.
Чем пищевой ТО отличается от промышленного?
1) Только AISI 316L, прокладки EPDM FDA; 2) Полировка Ra ≤ 0.8 мкм; 3) EHEDG сертификат; 4) CIP/SIP без разборки; 5) Double-wall между секциями предотвращает контаминацию.
Что такое CIP и зачем нужен?
CIP — безразборная мойка: вода → NaOH 1–2% 70°C → вода → HNO3 0.5–1% 65°C → вода. Удаляет белки, жиры, накипь. Молочное производство — после каждой смены.
Для каких продуктов подходит пластинчатый пастеризатор?
Молоко (HTST 72°C/15 с), пиво (67–70°C/30 с), сок (85–95°C/30 с), вино (65–72°C/20 с), сливки (80–95°C/15 с). Для UHT-молока (140°C/3 с) — трубчатые ТО.
Что такое секция регенерации?
Горячий пастеризованный продукт нагревает холодный исходный до пастеризации. Экономия энергии 60–80%. Без регенерации — 767 кВт для молока 10 000 л/ч. С регенерацией 80% — 153 кВт.
Почему 316L, а не 304 для пищевки?
316L содержит 2–3% Mo — стойкость к хлоридам и кислотам. 304 коррозирует в соках с pH ниже 4 за 1–2 сезона. 316L — стандарт пищевой промышленности по EHEDG и FDA.
Какие сертификаты нужны для пищевых ТО?
EHEDG и 3-A Sanitary Standards для экспорта в ЕС/США. FDA 21 CFR — для США. Роспотребнадзор — для России. S22 поставляет с полным пакетом документов.
10. Таблица выбора: какой пищевой теплообменник для каких задач
| Применение | Тип пластин | Канал, мм | Материал | Прокладки | Особые требования |
|---|
| Молоко HTST 72°C | Стандартные | 2–3 | 316L | EPDM | FDV диверт-клапан, EHEDG |
| UHT-молоко 140°C | Паяные или PSHE | 2–3 | 316L | PTFE или без | Давление до 25 бар, асептика |
| Сливки 10–20% | Wide-gap 4–6 мм | 4–6 | 316L | EPDM | Насос мощнее |
| Сливки 33–35% | Wide-gap 8–10 мм | 8–10 | 316L | EPDM | Лопастной насос |
| Сок яблочный/виноградный | Стандартные | 2–3 | 316L | EPDM/Viton | Деаэратор, противодавление |
| Сок томатный (мякоть) | Wide-gap 4–6 мм | 4–6 | 316L | EPDM | CIP каждые 4–6 ч |
| Пиво flash 68–72°C | Стандартные | 2–3 | 316L | EPDM | CO₂ атмосфера, ПЕ 25–50 |
| Вино flash 72–75°C | Стандартные | 2–3 | 316L/Ti | EPDM/Viton | N₂ атмосфера, противодавление |
11. Гигиенические соединения: Tri-Clamp, DIN 11850, SMS
Санитарные трубопроводы пищевых теплообменников используют специальные соединения без резьбы с внутренней стороны (нет застойных зон):
1
Tri-Clamp (ISO 2852)
Быстросъёмное хомутовое соединение. Стандарт для пищевых линий. Полное дренирование при демонтаже. Диаметры от DN 12 до DN 100.
2
DIN 11850 (санитарная труба)
Нержавеющая труба с уменьшенным наружным диаметром. AISI 316L, Ra ≤ 0.8 мкм внутренняя поверхность. Орбитальная сварка TIG без внутренних зазоров.
3
SMS 1145 (скандинавский стандарт)
Аналог Tri-Clamp, распространён в молочной промышленности Северной Европы. Взаимозаменяемы с Tri-Clamp при аналогичном диаметре. Прокладки EPDM или Viton.
4
IDF (International Dairy Federation)
Стандарт молочной промышленности IDF/ISO 2853. Резьбовое соединение с наружной резьбой (не внутренней). Широко применяется в молокопереработке.
12. Контроль гигиены: ATP-люминометрия и микробиология
Эффективность CIP-мойки контролируется регулярными проверками. Два основных метода:
ATP-биолюминесценция (быстрый контроль)
Принцип: АТФ (аденозинтрифосфат) присутствует в живых клетках. Люциферин + АТФ → биолюминесценция. Измерение свечения пропорционально загрязнённости поверхности.
Результат: за 15 секунд. Норматив: < 100 RLU для чистой пищевой поверхности. > 1000 RLU — мойка неэффективна, повторить CIP.
Применение: ежедневный экспресс-контроль после CIP перед началом производства.
Классический бактериологический смыв
Принцип: смыв марлевым тампоном, посев на питательные среды, инкубация 24–48 ч, подсчёт колоний КОЕ/см².
Нормативы (ГОСТ Р 54762): КМАФАнМ ≤ 50 КОЕ/см², БГКП — отсутствие на 1 см², патогенные — отсутствие.
Применение: еженедельный контроль, обязательный при введении нового продукта, после ремонта.
13. Нормативная база: ГОСТ, ТР ТС, Роспотребнадзор
| Документ | Область | Требования к теплообменникам |
|---|
| ТР ТС 033/2013 | Молоко и молочная продукция | Режимы пастеризации, ведение журнала T, диверт-клапан |
| ТР ТС 021/2011 | Пищевая безопасность (общий) | HACCP-план, контактные материалы FDA/ЕС, CIP-протоколы |
| ГОСТ Р 54762-2011 | Оборудование для пищевой пром. | Ra ≤ 0.8 мкм, материалы, сварные швы, гигиена дизайна |
| СанПиН 2.3.4.551-96 | Молочная промышленность | Микробиологические нормы, частота мойки |
| ГОСТ Р 52090-2003 | Молоко питьевое | Режим пастеризации 72°C/15 с, контроль ЩФ |
Фосфатазный тест (ЩФ) — стандартный метод контроля эффективности пастеризации молока. Фермент щелочная фосфатаза (ЩФ) инактивируется при температуре пастеризации молока (72°C). Отрицательный тест на ЩФ = молоко надёжно пастеризовано. Метод по ГОСТ Р 52054.
14. Типичные проблемы пищевых теплообменников и их устранение
| Проблема | Причина | Решение |
|---|
| Рост давления, снижение расхода | Fouling (загрязнение пластин). Молочный камень. Белковые отложения. | Внеплановый CIP. Усилить кислотную стадию. Разборка при неэффективности CIP. |
| Посторонний привкус в продукте | Загрязнение контура теплоносителя. Разрушение прокладки. | Анализ теплоносителя. Замена прокладок. Контроль давлений (P_продукт > P_теплоноситель). |
| Протечка наружу | Износ прокладки. Неправильная затяжка рамы. | Замена прокладок. Перетяжка рамы по расчётной длине (паспорт). |
| Температура пастеризации не достигается | Fouling снизил K. Неисправность регулятора температуры. Недостаточный расход теплоносителя. | CIP. Проверка регулирующего клапана. Проверка расхода теплоносителя. |
| Повышенная микробная обсеменённость после CIP | Биоплёнка в застойных зонах. Нарушение CIP-протокола. Плохой смыв реагента. | Ревизия протокола CIP. Проверка всех тупиковых зон. Увеличение времени/концентрации. |
15. Иммерсионное охлаждение продуктов: специальные теплообменники
Помимо пастеризации, пластинчатые теплообменники применяются в охлаждении пищевых продуктов. Это критичная операция для молочных заводов, соковых линий и пивоварен.
| Операция | Продукт | Вход, °C | Выход, °C | Хладагент |
|---|
| Охлаждение после пастеризации | Молоко | 72 | 4 | Ледяная вода 1–2°C |
| Охлаждение сырого молока | Молоко | 37 | 4 | Ледяная вода 1–2°C |
| Охлаждение пива после брожения | Пиво | 18–22 | 0–2 | Рассол -2°C |
| Охлаждение сока после пастеризации | Сок | 85 | 4 | Ступенчато: вода 15°C → ледяная |
| Термизация молока | Молоко | 63–65 | 4 | Ледяная вода |
16. Автоматизация и управление пастеризаторами
Современные пищевые теплообменники оснащаются системами автоматизации для непрерывного контроля и регистрации параметров процесса — требование HACCP.
1
Контроллер ПЛК (Siemens S7, Allen-Bradley)
Управляет всеми клапанами, насосами, нагревателем. Автоматическое переключение диверт-клапана при отклонении температуры. Программные блокировки.
2
Датчики температуры Pt100
Два независимых датчика за трубкой выдержки. Разрешение 0.1°C. Поверочный калибровочный сертификат. Замена или поверка раз в 12 месяцев.
3
Регистратор данных (data logger)
Непрерывная запись T, давления, расхода. Архив 12 месяцев. Возможность экспорта для предъявления Роспотребнадзору при проверке. USB или Ethernet.
4
Расходомеры электромагнитные
Контроль расхода продукта и теплоносителя. Магнитно-индуктивные расходомеры (MID) — без движущихся частей, гигиеничны. Интеграция с ПЛК по 4–20 мА или Profibus.
17. Поставка и монтаж пищевых теплообменников в России
Поставка импортных пищевых теплообменников (Alfa Laval, GEA) в 2022–2025 годах осложнена санкционными ограничениями. Доступные варианты:
Параллельный импорт и локализованные производители
Alfa Laval: поставки через Турцию, ОАЭ, Казахстан. Сроки 4–12 недель. Наценка 20–40% к довоенным ценам. Оригинальные запчасти (прокладки, пластины) — через те же каналы.
Отечественные аналоги: Этна-Про (Воронеж), Флоктехника (Москва), Теплоэкс (Екатеринбург) — производят пластинчатые теплообменники для пищевой промышленности с пластинами AISI 316L, прокладками EPDM, EHEDG-совместимые конструкции. Сроки изготовления 4–8 недель, цены в рублях.
Китайские производители: SWEP (шведско-китайский), Kaori (Тайвань), Hisaka (Япония) — доступны через дистрибьюторов в РФ. Качество проверяется сертификатами на материалы (316L inspection report, prEN 13445 for pressure vessels).
18. Кейсы: пищевые теплообменники в производстве
Кейс 1: Молокозавод, производительность 50 000 л/ч
Задача: Замена двух старых ПТО РЕКМО-50 (отечественных, 1990-х) на современный пастеризатор с автоматизацией и увеличением производительности в 2 раза.
Решение: Alfa Laval PastFlex 50 000 л/ч, 4 секции (регенерация 80% + нагрев + выдержка 15 с + охлаждение), ПЛК Siemens S7-1500, диверт FDV Alfa Laval, CIP-станция.
Результат: Производительность возросла в 2 раза. Расход пара снизился на 78% за счёт регенерации. Автоматизация убрала 1 оператора из смены. Срок окупаемости 18 месяцев.
Кейс 2: Пивоварня, flash-пастеризатор 10 000 л/ч
Задача: Организация поточной flash-пастеризации пива для расширения дистрибуции в регионы (увеличение срока хранения 30→180 дней).
Решение: GEA Vari-Flow flash-пастеризатор 10 000 л/ч, 316L пластины, CO₂ атмосфера во всех секциях, расчётный показатель ПЕ = 30–50, регенерация 82%.
Результат: Срок хранения увеличен до 120 дней (холод) / 30 дней (комнатная T). Расширение дистрибуции в 6 регионов. Дополнительная выручка 18 млн руб./год от новых рынков сбыта.
19. Стоимость пищевых пластинчатых теплообменников (2025)
| Типоразмер / Производительность | Продукт | Цена (ориентир), руб. | Включает |
|---|
| Малый, 500–1000 л/ч | Молоко, сок | 120 000–350 000 | Пастеризатор без автоматики, 2–3 секции |
| Средний, 2000–5000 л/ч | Молоко, пиво | 400 000–1 200 000 | Пастеризатор + FDV + регистратор |
| Промышленный, 10 000–25 000 л/ч | Молоко, сок | 1 500 000–5 000 000 | Полная линия + ПЛК + CIP |
| Крупный, 50 000+ л/ч | Молоко промышленное | 8 000 000–20 000 000 | Комплектная линия под ключ |
Цена зависит от производителя (импортный vs отечественный, разница 30–60%), комплектации (только теплообменник или с автоматикой/CIP), материалов (316L vs Ti) и сроков поставки. Запрашивайте расчёт — бесплатно от инженеров S22 за 1 рабочий день.

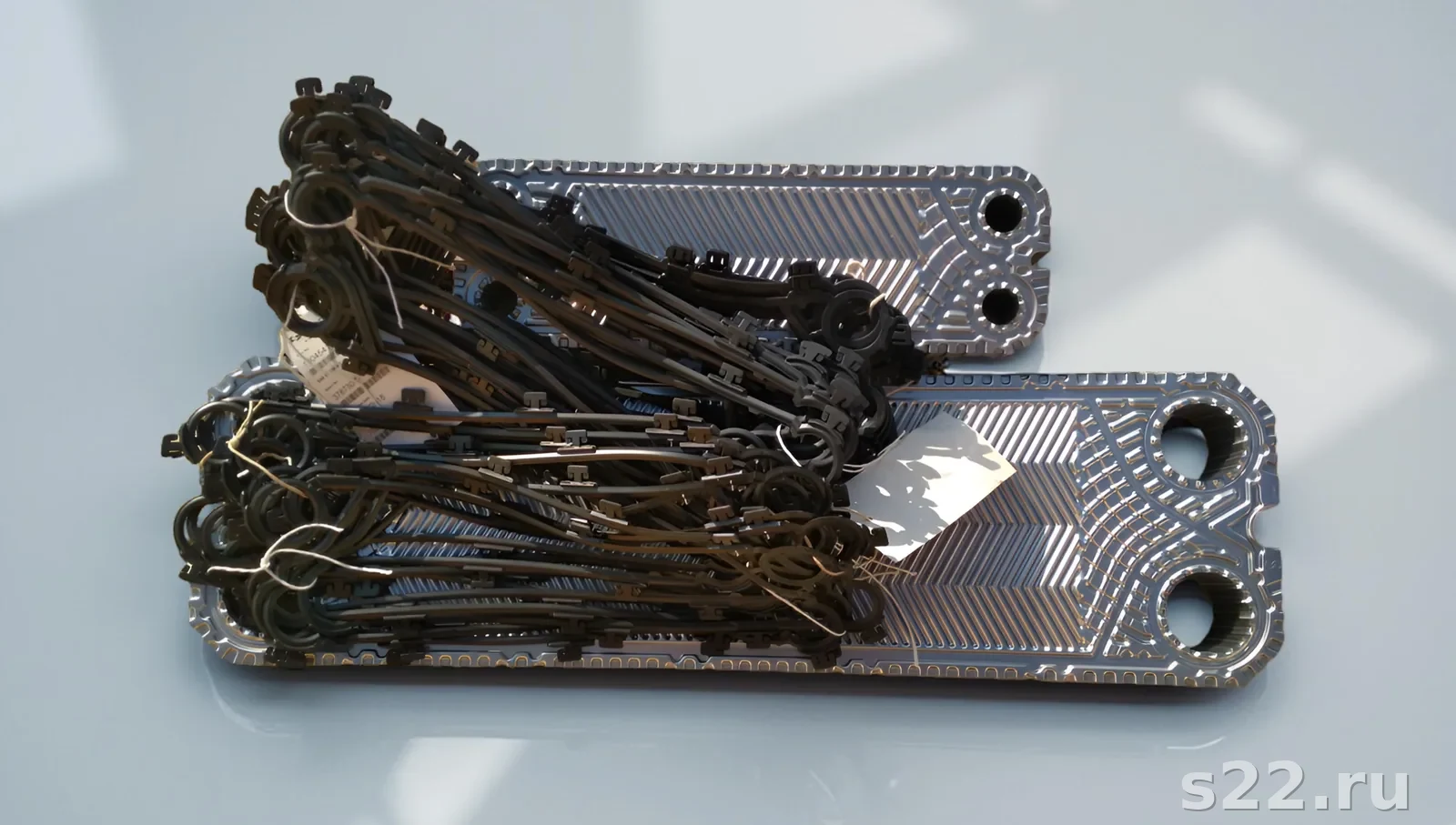

20. Выбор прокладок для пищевых теплообменников
Прокладки — критичный элемент пищевого теплообменника. Неправильный материал вызывает набухание, выделение токсичных веществ в продукт и нарушение герметичности.
| Материал | T макс., °C | Применение | FDA/EHEDG | Противопоказания |
|---|
| EPDM (этилен-пропилен) | 140°C (кратко 160°C) | Молоко, сок, пиво, вода | Да | Минеральные масла, углеводороды |
| NBR (нитрильный каучук) | 120°C | Масла пищевые, жиры | FDA | Озон, сильные кислоты |
| Viton (FKM) | 180°C | Сильные кислоты, спирты, вино | Да | Горячая вода + щёлочь (набухание) |
| PTFE (тефлон) | 260°C | Паяные ТО, агрессивные кислоты | Да | Только паяные (нет разборных PTFE) |
| Silicone (VMQ) | 200°C | Детское питание, SIP-стерилизация | FDA | Слабая стойкость к истиранию |
21. Давление и конструктивные ограничения пластинчатых ТО
Разборные ПТО
Максимальное рабочее давление: 25 бар. Температура: до 200°C (при PTFE прокладках). Стандарт: ASME, PED 2014/68/EU. Для пищевых применений: 3–8 бар рабочее давление.
Паяные ПТО (BPHE)
До 45 бар давление. Температура: -196°C до +225°C. Пайка медью — не для пищевки. Пайка никелем (BPHE-Ni) — для пищевой промышленности: кислоты, щелочи, CIP совместим.
Полусварные ПТО
Один контур сварной (теплоноситель), второй разборный (продукт). Давление до 40 бар по сварному контуру. Используется для аммиака, фреона, горячего масла.
Double-wall ПТО
Двойная стенка между продуктом и теплоносителем. Контроль утечки через зазор. Обязателен при греющей среде, потенциально опасной для продукта (аммиак, рассол CaCl₂).
22. HACCP-анализ для пастеризаторов: критические контрольные точки
HACCP (анализ рисков и критические контрольные точки) обязателен для пищевого производства. Для пастеризатора определяют следующие ККТ:
| ККТ | Параметр | Критический предел | Мониторинг | Корректирующее действие |
|---|
| ККТ-1: Температура пастеризации | T за трубкой выдержки | T ≥ 72°C (молоко HTST) | Непрерывно, Pt100 | Диверт FDV, утилизация партии |
| ККТ-2: Время выдержки | Длина трубки / скорость потока | t ≥ 15 с | Расходомер, 1 раз в смену | Снижение скорости потока |
| ККТ-3: Давление разрыва продукт/теплоноситель | P_продукт − P_теплоноситель | ΔP ≥ +0.3 бар | Манометры, непрерывно | Остановка, проверка ТО |
| ККТ-4: Фосфатазный тест | Активность ЩФ | ЩФ отрицательный | Каждая партия (ГОСТ) | Остановка продаж, повторная пастеризация |
23. Интеграция пастеризатора в производственную линию
1
Приёмка и охлаждение сырья
Охладитель сырого молока до 4°C → буферный резервуар → насос подачи в пастеризатор. Обязательна балансировка потока.
2
Деаэрация (для соков)
Вакуумный деаэратор перед пастеризатором. Удаление O₂ предотвращает окисление витамина C. Вакуум 0.03–0.07 МПа абс.
3
Гомогенизация (для молока)
Гомогенизатор ставится в разрыв трубки выдержки (постгомогенизация) или до секции нагрева. Давление 14–20 МПа для молока.
4
Асептический розлив
После пастеризации → асептический клапан → буфер асептический → розлив в Tetra Pak или асептические мешки. Стерилизация тары H₂O₂ или УФ.
5
Охлаждение готового продукта
Пастеризованный продукт → охлаждение до 4°C → резервуар готовой продукции → розлив. Ледяная вода или рассол в секции охлаждения ТО.
6
CIP-цикл после производства
Автоматический CIP: щёлочь → кислота → ополаскивание. Паровая SIP при асептическом производстве. Регистрация в журнале CIP.
24. Производители пищевых теплообменников для России (2025)
Рынок пищевых теплообменников в России существенно изменился после 2022 года. Ниже — доступные варианты и их характеристики:
| Производитель | Страна | Продуктовая линейка | Доступность |
|---|
| Alfa Laval | Швеция | Пастеризаторы HTST/UHT, пищевые ПТО, CIP-станции | Параллельный импорт через Турцию/ОАЭ |
| GEA Group | Германия | Varitherm, Niro-пастеризаторы, сепараторы | Параллельный импорт, представительство в КЗ |
| APV (SPX Flow) | Дания/США | Пластины H-типа, пастеризаторы пива и сока | Через дистрибьюторов |
| ЭТНА-Про | Россия | Пищевые ПТО, аналоги Alfa Laval пластин | Прямые поставки, производство РФ |
| Флоктехника | Россия | Санитарные ПТО из 316L, EHEDG-совместимые | Прямые поставки |
| Kaori | Тайвань | Паяные и разборные ПТО для пищевых применений | Через дистрибьюторов в РФ |
25. Бюджетирование пищевого теплообменника: что входит в TCO
Общая стоимость владения (TCO) пищевого теплообменника складывается из нескольких статей:
Капитальные затраты (CAPEX)
Стоимость самого аппарата: 120 000 — 5 000 000 руб. в зависимости от производительности. Трубопровода обвязки, насосов, запорной арматуры: 30–50% от стоимости ТО.
Прокладки и пластины (OPEX)
Прокладки EPDM меняются раз в 2–4 года. Стоимость комплекта прокладок: 15–40% от цены нового ТО. Закладывайте в бюджет 3–5% стоимости ТО в год.
Реагенты CIP (OPEX)
NaOH технический: 15–30 руб/кг. HNO3 56%: 40–60 руб/кг. На молокозавод 5 000 л/ч — примерно 200 000–400 000 руб./год на реагенты CIP.
Электроэнергия (OPEX)
Насос ПТО 0.5–5 кВт. Нагреватель пара или электрический: 20–200 кВт. Без регенерации — расходы на нагрев в 4–5 раз выше. Регенерация окупается за 12–24 месяца.
Техническое обслуживание
Ревизия пластин раз в год — 8–16 часов работы слесаря. Замена прокладок раз в 2–4 года — 1–2 рабочих дня. Калибровка датчиков Pt100 — 2 раза в год.
Простои (потери)
Незапланированная остановка из-за загрязнения пластин или прорыва прокладки: потеря 500–5 000 л продукта. Резервный комплект прокладок на складе — обязателен.
26. Часто задаваемые вопросы о пищевых теплообменниках
Можно ли использовать паяный BPHE с медью для пива или вина?
Нет. Медь реагирует с H₂S из дрожжевого брожения и органическими кислотами, образуя токсичные соединения меди. Для пищевых применений используются только BPHE с пайкой никелем (BPHE-Ni) или нержавеющие разборные ПТО из 316L.
Что лучше для молока: Alfa Laval или GEA?
Оба производителя производят оборудование высочайшего уровня, сертифицированное EHEDG и 3-A. Выбор зависит от: наличия сервиса в вашем регионе, совместимости с имеющейся CIP-системой, ценовых условий поставщика, сроков поставки запчастей. Запросите предложения от обоих — выбирайте по совокупности условий.
Нужно ли EHEDG для российского рынка?
Формально для российского рынка достаточно ТР ТС 021/2011 и ГОСТ Р 54762. Однако EHEDG-сертификация является дополнительным доказательством санитарного качества оборудования и упрощает экспорт в ЕС. Большинство крупных российских производителей молочных продуктов требуют EHEDG в техническом задании.
Как выбрать производительность пищевого теплообменника?
Принимайте пиковую производительность линии + запас 20%. Для молока 1 л/ч ≈ 1.163 Вт тепловой нагрузки на нагрев с 4°C до 72°C (без регенерации). Линия 5 000 л/ч: Q = 5 000 × 1.163 × (72−4) = 400 кВт без регенерации. С регенерацией 75%: Q_нагрев = 100 кВт — только это покрывается паром.
Сколько стоит техническое обслуживание пищевого ТО в год?
Для ПТО молочного производства 5 000 л/ч: реагенты CIP 150 000–250 000 руб/год, ревизия пластин 1 раз в год силами слесаря — 15 000–30 000 руб, замена прокладок раз в 3 года — 60 000–120 000 руб. Итого: 200 000–350 000 руб/год. Это 5–15% стоимости самого оборудования.
Что лучше: отечественный или импортный пищевой ТО?
Отечественные (Этна-Про, Флоктехника): дешевле на 30–50%, рублёвый сервис, быстрее запчасти. Импортные (Alfa Laval, GEA): более широкий выбор типоразмеров, проверенные EHEDG-сертификаты, лучшая история в высокоавтоматизированных линиях. Для среднего завода до 5 000 л/ч — российский аналог с документами 316L + EHEDG-совместимая конструкция — оптимальное решение в 2025 году.
27. Заключение: как выбрать пищевой теплообменник
Правильный выбор пищевого пластинчатого теплообменника определяется пятью критериями:
- Материал: AISI 316L обязателен. Для кислых соков и вин с pH < 3.5 — Ti Grade 1 или дополнительная пассивация.
- Сертификация: EHEDG или 3-A Sanitary — подтверждение гигиенического дизайна и возможности CIP без разборки.
- Конфигурация: Количество секций (регенерация — всегда, если объём > 500 л/ч). Wide-gap пластины для вязких продуктов.
- Автоматизация: FDV-клапан + data logger — обязательно по ТР ТС. ПЛК + HMI — для производств от 2 000 л/ч.
- Сервис: Наличие прокладок и пластин-заменителей со склада в России — критично для непрерывного производства.
Компания S22 подбирает и поставляет пищевые теплообменники с полным пакетом документов: MTR на материалы 316L, декларация соответствия ТР ТС 021, протокол испытаний гидравлическим давлением. По запросу — расчёт режима пастеризации и подбор CIP-программы. Запрос и расчёт — бесплатно, ответ инженера в течение 1 рабочего дня.
28. Специальные применения пищевых теплообменников
Охлаждение мёда и сиропов (вязкие продукты)
Параметры: Мёд: вязкость 2 000–10 000 сПз при 20°C. Пастеризация: 60–65°C/15–30 мин для нагрева, затем охлаждение до 35°C для фасовки. Wide-gap пластины 6–10 мм необходимы.
Специфика: Обычные пластины (зазор 2–3 мм) — катастрофическое загрязнение при первом же цикле мёдом. Скорость потока 0.1–0.3 м/с (в 3–5 раз ниже молока). Ламинарный режим — U снижается до 200–400 Вт/(м²·К).
Решение: Спиральный теплообменник (SHE) или wide-gap ПТО с лопастным насосом. Промывка горячей водой 60°C после каждой партии.
Термизация сыра (частичная пастеризация)
Режим: 63–65°C / 15–16 с — температура ниже полной пастеризации. Сохраняются нативные белки молока, необходимые для правильного сыроделия. Используется для производства сыров с ЗГУ (Gruyère, Emmental, Roquefort).
Оборудование: Пластинчатый ТО HTST с уставкой FDV 63°C. Требуется исключительно точный контроль температуры ±0.2°C. Термизованное молоко НЕ считается пастеризованным по ГОСТ — только для специальных сыров с длительным созреванием (>60 дней).
Пастеризация яичного меланжа
Режим: 60°C / 3.5 мин (цельное яйцо), 55°C / 6.25 мин (желток), 57°C / 3.5 мин (белок). Белок начинает коагулировать при T > 60°C — точность критична.
Специфика ТО: Wide-gap пластины 4–6 мм (вязкость яичного белка). Скорость 0.5–1.0 м/с. Прокладки EPDM, тщательная полировка. После пастеризации немедленное охлаждение до 3°C.
Альтернатива: HTST с гомогенизацией перед пастеризатором снижает загрязнение пластин и позволяет использовать стандартный зазор 2–3 мм.
29. Подбор CIP-реагентов для пастеризаторов различных продуктов
| Продукт | Кислотный реагент | Щелочной реагент | Периодичность |
|---|
| Молоко и сливки | HNO3 0.5–1% при 65°C (удаление молочного камня) | NaOH 1–2% при 75°C (белки, жир) | Кислота — каждые 5–7 раб. дней; щёлочь — ежесменно |
| Сок и нектар | HNO3 0.3–0.5% или лим. кислота 1–2% | NaOH 1–1.5% при 70°C | Щёлочь — ежесменно; кислота — еженедельно |
| Пиво | H3PO4 0.5–1% при 65°C (хмелевая смола) | NaOH 1–2% при 70°C | После каждой партии (щёлочь + кислота) |
| Вино | Лим. кислота 1% при 60°C (тартраты) | NaOH 0.5–1% при 60°C | Щёлочь — ежесменно; кислота — еженедельно |
30. Справочник: коэффициенты теплопередачи пищевых теплообменников
| Продукт | Тип ТО | k, Вт/(м²·К) | Скорость, м/с |
|---|
| Молоко (нагрев в ПТО) | Пластинчатый стандартный | 3 500–5 000 | 0.5–1.0 |
| Сливки 10–20% (нагрев) | ПТО wide-gap 4 мм | 1 800–2 800 | 0.3–0.6 |
| Сливки 33–35% (нагрев) | ПТО wide-gap 8–10 мм | 800–1 200 | 0.1–0.3 |
| Сок осветлённый (нагрев) | Пластинчатый стандартный | 2 500–4 000 | 0.4–0.8 |
| Томатный сок с мякотью | ПТО wide-gap или трубчатый | 800–1 500 | 0.2–0.5 |
| Пиво (нагрев flash) | Пластинчатый стандартный | 3 000–4 500 | 0.5–1.0 |
| Вино (нагрев flash) | Пластинчатый стандартный | 3 200–4 800 | 0.5–1.0 |
| Мёд (охлаждение) | Спиральный или wide-gap 10 мм | 200–400 | 0.05–0.15 |
Приведённые значения k — расчётные (clean condition). В реальной эксплуатации учитывайте fouling-факторы: для молока 0.0001 (м²·К)/Вт, для сока 0.00005 (м²·К)/Вт, для пива 0.0001 (м²·К)/Вт (по TEMA / HTRI). Фактический U в эксплуатации на 20–35% ниже расчётного clean — закладывайте запас площади ТО именно на это.
31. Готовность к проверке Роспотребнадзора: документы по пастеризатору
Инспектор Роспотребнадзора при проверке пищевого предприятия вправе запросить по теплообменнику-пастеризатору следующие документы:
| Документ | Источник | Частота обновления |
|---|
| Декларация соответствия ТР ТС 021 и ТР ТС 033 (для молока) | Производитель + аккредитованная лаб. | 5 лет (декларация на продукцию) |
| Паспорт пастеризатора с указанием режимов | Производитель оборудования | При каждой смене режима |
| Журнал пастеризации (T, время, расход, ФИО оператора) | Ежедневное ведение операторами | Хранение 3 года |
| Калибровочный сертификат датчиков Pt100 и регистраторов | Аккредитованная метрологическая лаборатория | 1 раз в год |
| Протоколы фосфатазного теста (для молока) | Собственная или сторонняя лаборатория | Каждая партия |
| Программа производственного контроля (ППК) | Разработка предприятия + согласование РПН | При изменении технологии |
Программа производственного контроля (ППК) — обязательный документ для любого пищевого предприятия (ФЗ-52). Для пастеризованной продукции в ППК должны быть: указаны ККТ (температура и время пастеризации), методы мониторинга (датчики Pt100 + data logger), корректирующие действия (FDV-клапан, утилизация партии), записи и их хранение. Отсутствие ППК или её несоответствие HACCP-принципам — основание для приостановки деятельности предприятия.
Для успешного прохождения проверки Роспотребнадзора по пастеризаторам: 1) Все журналы пастеризации в порядке (непрерывные записи за 3 года). 2) Сертификаты на материалы (316L, прокладки EPDM/FDA) доступны по запросу. 3) Калибровочные свидетельства датчиков Pt100 действующие (не старше 1 года). 4) CIP-протоколы — распечатаны или в электронном виде. 5) FDV-клапан работает и проверяется ежемесячно с регистрацией в журнале. Компания S22 при поставке оборудования включает в комплект полный набор документов для инспектора.
Стратегия снижения рисков при работе пищевых теплообменников: двойной датчик температуры за трубкой выдержки, FDV с ручным резервным управлением, ежемесячная поверка работы FDV путём имитации снижения температуры. Для пастеризаторов с асептическим розливом дополнительно: ежедневный тест целостности мембранных фильтров, контроль стерилизации паром между CIP-циклами. Это минимальный набор мер для предотвращения выпуска нестерильного продукта на рынок.
Пищевые пластинчатые теплообменники — сложное санитарное оборудование, где ошибка в выборе материала, конфигурации или режима CIP стоит дорого. Инженеры S22 помогут подобрать EHEDG-совместимый пастеризатор с правильным подбором материалов, прокладок и автоматики. Расчёт режима, регенерации и CIP-программы включён в стандартный коммерческий запрос — бесплатно.
- Продукт и его параметры (вязкость, pH, содержание жира / белка / мякоти)
- Производительность (л/ч), температуры на входе и выходе каждой секции
- Требуемый режим пастеризации (T / время) и нормативная база (ТР ТС, ГОСТ)
- Требования к автоматизации, необходимость CIP-станции, интеграция в существующую линию
- Бюджет и сроки поставки — поможем подобрать оптимальный вариант по соотношению цена/качество
- Дополнительные требования: EHEDG/3-A сертификат, наличие декларации ТР ТС, MTR на материалы
- Необходимость пусконаладки и обучения персонала — предусмотрим в коммерческом предложении
Инженер S22 ответит в течение 1 рабочего дня с предварительным расчётом и ценовым предложением. Для срочных задач — звоните по телефону, указанному на сайте.
S22 поставляет пищевые пластинчатые теплообменники с 2012 года. В портфолио — оборудование для молочных заводов, пивоварен, соковых линий и SPA-комплексов по всей России. Технический консультант — бесплатно.
