Принцип работы пластинчатого теплообменника: физика и расчёт

Теплопередача через гофрированную пластину, NTU-метод, ε-NTU, среднелогарифмический перепад температур — детальный технический разбор с примером расчёта ИТП на 500 кВт.

Физика теплообмена NTU-метод LMTD vs NTU Пример расчёта Влияние гофровки FAQ

Ключевые тезисы

Пластинчатый теплообменник передаёт тепло между двумя потоками через тонкую металлическую пластину. Суммарное термическое сопротивление складывается из конвективных сопротивлений обоих потоков, теплопроводности стенки и загрязнений. Коэффициент теплопередачи k = 3 000–6 000 Вт/м²·К для воды — в 3–5 раз выше, чем у кожухотрубного аппарата. NTU-метод применяют при проектировании (неизвестны выходные температуры), LMTD-метод — при проверочном расчёте.

6 000
Вт/м²·К — max коэффициент k (вода-пар)
0,4 мм
Типовая толщина нержавеющей пластины
NTU
Число единиц переноса тепла — ключевой критерий
69 шт
Пластин в расчётном ИТП 500 кВт
Содержание
  1. Физика теплопередачи: три механизма
  2. Термическое сопротивление: формула 1/k
  3. NTU-метод: число единиц переноса тепла
  4. ε-NTU зависимость: таблица для противотока
  5. LMTD-метод против NTU-метода
  6. Пример расчёта ИТП 500 кВт
  7. Влияние гофровки: угол β, Nu и Eu
  8. Число ходов и гидравлическое сопротивление
  9. Типовые значения k для разных пар сред
  10. Почему S22
Коэффициент теплопередачи k
Интегральная характеристика (Вт/м²·К), учитывающая все термические сопротивления от горячего потока до холодного. Определяет требуемую площадь пластин.
NTU — число единиц переноса тепла
Безразмерный параметр NTU = k·F / C_min. Чем выше NTU, тем ближе теплообменник к термодинамическому максимуму — но больше площадь и дороже аппарат.
ε — тепловая эффективность
Отношение реальной мощности к максимально возможной при данных входных параметрах: ε = Q / Q_max. Для противотока при NTU = 3 достигает 0,90–0,95.

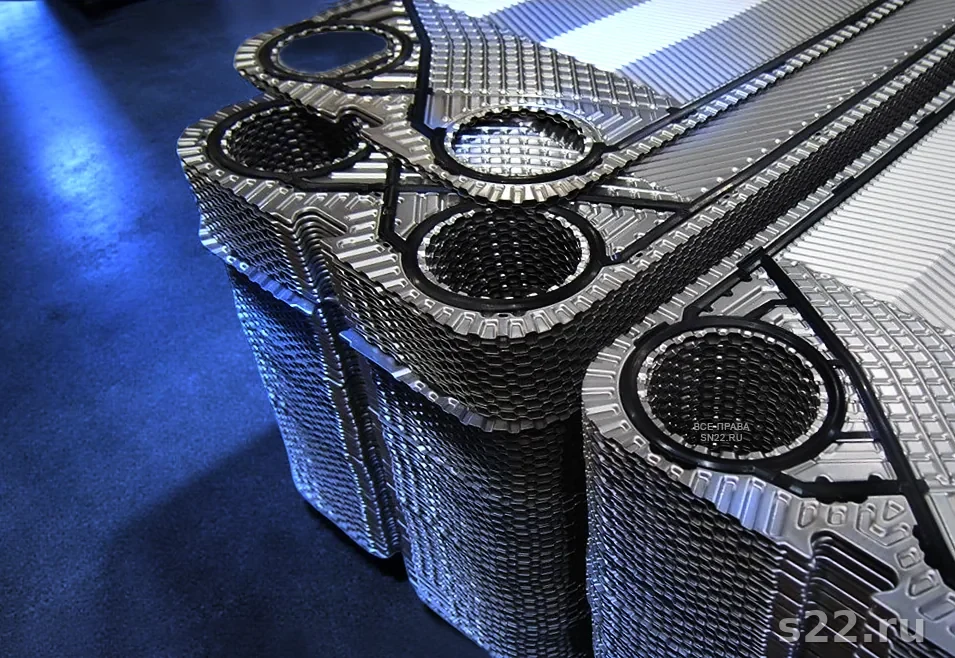

1. Физика теплопередачи через пластину

Тепло от горячего теплоносителя к холодному проходит через три последовательных барьера. Понимание каждого из них — основа грамотного проектирования.

Конвекция со стороны горячего потока

Горячая среда движется по каналу между пластинами. У поверхности пластины формируется гидродинамический и тепловой пограничный слой. Коэффициент теплоотдачи α₁ определяется числом Нуссельта Nu:

Nu = C · Rem · Prn
Re — число Рейнольдса, Pr — число Прандтля. Для гофрированных пластин C ≈ 0,15–0,40, m ≈ 0,65–0,75, n ≈ 0,33

Коэффициент теплоотдачи α₁ = Nu · λ / d_экв, где λ — теплопроводность среды (Вт/м·К), d_экв — эквивалентный диаметр канала (обычно 3–8 мм для пластинчатых ТО). При воде и скорости 0,3 м/с типичное значение α₁ = 8 000–15 000 Вт/м²·К.

Теплопроводность стенки пластины

Тепло проходит через металл пластины толщиной δ (0,3–0,6 мм). Термическое сопротивление стенки:

R_стенки = δ / λ_металла
Нержавеющая сталь 304: λ = 16 Вт/м·К → R = 0,4 мм / 16 = 0,000025 м²·К/Вт (пренебрежимо мало). Для титана λ = 22 Вт/м·К, для никелевых сплавов λ = 10–14 Вт/м·К.

Конвекция со стороны холодного потока

Симметрично — холодный теплоноситель принимает тепло от противоположной поверхности пластины. Коэффициент α₂ рассчитывается аналогично α₁. Для противоточной схемы оба потока движутся навстречу друг другу через разделяющую пластину — это максимизирует движущую силу теплопередачи на протяжении всего тракта.

Совет инженера: В пластинчатом теплообменнике определяющее сопротивление — конвективное, а не кондуктивное (стенка). Поэтому рост скорости потока и турбулизация течения (гофровка) критически важны для достижения высоких k.

2. Суммарное термическое сопротивление: формула 1/k

Коэффициент теплопередачи k объединяет все сопротивления, включая загрязняющий фактор Rf (fouling resistance):

1/k = 1/α₁ + Rf₁ + δ/λ + Rf₂ + 1/α₂
α₁, α₂ — коэффициенты теплоотдачи со стороны горячего и холодного потоков (Вт/м²·К); δ — толщина пластины (м); λ — теплопроводность материала пластины (Вт/м·К); Rf₁, Rf₂ — факторы загрязнения (м²·К/Вт)

Типовые значения загрязняющего фактора Rf (согласно TEMA и практике):

Важно: При загрязнённой оборотной воде суммарный Rf₁ + Rf₂ = 0,0004 м²·К/Вт снижает коэффициент k на 20–30%. В ТЗ на подбор теплообменника всегда указывайте реальный анализ воды — иначе аппарат будет недостаточной площади.

3. NTU-метод: число единиц переноса тепла

Метод NTU (Number of Transfer Units) разработан для проектирования теплообменников, когда выходные температуры неизвестны. Центральная формула:

NTU = k · F / C_min
k — коэффициент теплопередачи (Вт/м²·К); F — площадь теплообменной поверхности (м²); C_min = min(G₁·cp₁, G₂·cp₂) — минимальная тепловая ёмкость потока (Вт/К)

Параметр C_min — это произведение массового расхода на удельную теплоёмкость для потока с меньшей тепловой ёмкостью. Например, если нагреваемая вода имеет G·cp = 100 000 Вт/К, а нагревающий пар — G·cp = 200 000 Вт/К, то C_min = 100 000 Вт/К.

Отношение тепловых ёмкостей R

R = C_min / C_max
Для чистого конденсирующегося пара C_max → ∞, поэтому R → 0. Для равных потоков воды R → 1.

Физический смысл NTU: при NTU = 1 теплообменник использует 63% термодинамического потенциала (при R = 0); при NTU = 3 — более 95%. Увеличение NTU сверх 4–5 экономически нецелесообразно — прирост эффективности незначителен, а площадь и стоимость растут пропорционально.

4. ε-NTU зависимость для противотока

Эффективность теплообменника ε — доля реализованного теплового потенциала:

ε = Q_реальное / Q_max
Q_max = C_min · (T_h1 - T_c1)
T_h1 — температура горячего входа, T_c1 — температура холодного входа

Для противоточной схемы при R < 1:

ε = (1 - exp(-NTU·(1-R))) / (1 - R·exp(-NTU·(1-R)))
Специальный случай R = 1 (равные тепловые ёмкости): ε = NTU / (NTU + 1)

Таблица ε для противотока при различных NTU и R:

NTU R = 0 (пар) R = 0,5 R = 1,0 R = 1,5
0,50,3940,3700,3330,305
1,00,6320,5850,5000,440
1,50,7770,7130,6000,530
2,00,8650,7940,6670,593
3,00,9500,8790,7500,672
4,00,9820,9240,8000,719
5,00,9930,9490,8330,748
Практика: Для ИТП (вода-вода) проектируют NTU = 2,5–3,5 и R = 0,8–1,2. Это даёт ε = 0,72–0,82 и позволяет нагреть воду ГВС с 5 °C до 65 °C при температурном графике теплосети 90/70 °C.

5. LMTD-метод против NTU-метода

Оба метода дают идентичный результат при правильном применении — это просто разные математические формулировки одного и того же физического процесса. Разница — в исходных данных задачи.

Критерий LMTD-метод NTU-метод (ε-NTU)
ПрименениеПроверочный расчётПроектировочный расчёт
Исходные данныеВсе 4 температуры известныВходные температуры + мощность Q
НаходятПлощадь F = Q / (k · LMTD)ε, затем F = NTU · C_min / k
ИтерацииНе нужны (при чистом противотоке)Не нужны
Поправочный коэффициент FНужен при смешанных схемахОтдельные формулы ε-NTU для каждой схемы
УдобствоИнтуитивно понятенУдобен для оптимизации и анализа чувствительности

Среднелогарифмический температурный напор LMTD для противотока:

LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂)
ΔT₁ = T_h1 - T_c2 ; ΔT₂ = T_h2 - T_c1
T_h1/T_h2 — вход/выход горячего потока; T_c1/T_c2 — вход/выход холодного потока

Подробнее о расчёте пластинчатого теплообменника — с пошаговым алгоритмом для ИТП, подбора ГВС и промышленных нужд.

6. Пример расчёта: ИТП 500 кВт (вода-вода)

Рассчитаем пластинчатый теплообменник для теплового пункта жилого дома. Задача: нагреть воду системы отопления от T_c1 = 55 °C до T_c2 = 80 °C при помощи сетевой воды с T_h1 = 90 °C на входе. Мощность Q = 500 кВт.

Шаг 1. Расходы теплоносителей

G_отопление = Q / (cp · ΔT_c) = 500 000 / (4186 · 25) = 4,78 кг/с = 17,2 м³/ч
G_сеть = Q / (cp · ΔT_h) = 500 000 / (4186 · 20) = 5,97 кг/с = 21,5 м³/ч
cp воды = 4186 Дж/кг·К; ΔT_h = T_h1 - T_h2 = 90 - 70 = 20 °C (температурный график 90/70)

Шаг 2. LMTD для противотока

ΔT₁ = T_h1 - T_c2 = 90 - 80 = 10 °C
ΔT₂ = T_h2 - T_c1 = 70 - 55 = 15 °C
LMTD = (15 - 10) / ln(15/10) = 5 / 0,405 = 12,3 °C
Поправочный коэффициент F = 1,0 для чистого противотока в пластинчатом ТО

Шаг 3. Требуемая площадь теплообмена

F = Q / (k · LMTD) = 500 000 / (4 500 · 12,3) = 9,03 м²
k = 4 500 Вт/м²·К — принятый коэффициент теплопередачи для чистой воды при скорости 0,3–0,4 м/с
Запас на загрязнение: С учётом Rf₁ + Rf₂ = 0,0002 м²·К/Вт для оборотной воды k_реальное ≈ 3 600 Вт/м²·К, F = 500 000 / (3 600 · 12,3) = 11,3 м². Конструктивный запас 15–20% → принимаем F_расч = 13 м².

Шаг 4. Количество пластин

N = F_расч / f_пластины + 2 = 13 / 0,2 + 2 = 67 пластин
f = 0,2 м² — площадь одной рабочей пластины (типоразмер M10/M15 Alfa Laval, Sondex S19); +2 крайних (нерабочих) пластины

При использовании пластин с f = 0,3 м² (типоразмер M20): N = 13/0,3 + 2 = 45 пластин. Выбор типоразмера определяется допустимым перепадом давления и компоновкой ИТП. Ознакомьтесь с пластинчатыми теплообменниками Alfa Laval и Sondex — двумя наиболее применяемыми марками для ИТП в России.

Шаг 5. NTU-метод для проверки

C_min = G_отопление · cp = 4,78 · 4186 = 20 009 Вт/К
C_max = G_сеть · cp = 5,97 · 4186 = 24 990 Вт/К
R = C_min / C_max = 0,80
ε = ΔT_c / (T_h1 - T_c1) = 25 / 35 = 0,714
NTU = ln((1 - R·ε)/(1 - ε)) / (1 - R) = ln((1 - 0,571)/(1 - 0,714)) / (1 - 0,80) = ln(1,499) / 0,2 = 2,02
F_NTU = NTU · C_min / k = 2,02 · 20 009 / 4 500 = 8,98 м²
Результат совпадает с LMTD-методом: 9,03 ≈ 8,98 м² (расхождение 0,5% — погрешность округления)

Нужен точный расчёт пластинчатого теплообменника под ваш ИТП или промышленный объект? Инженеры S22 выполнят подбор за 1 рабочий день.

Рассчитать теплообменник

7. Влияние гофровки на теплоотдачу: угол β, числа Nu и Eu

Гофровка (рифление) пластины — главный конструктивный инструмент интенсификации теплообмена. Угол наклона гофр β к горизонтали определяет соотношение теплоотдачи и гидравлического сопротивления.

Параметр Мягкая гофровка (β = 30°) Жёсткая гофровка (β = 60°) Смешанная (β = 30°/60°)
Nu (относит.)1,0 (база)1,3–1,51,15–1,25
Eu (гидр. сопр.)1,0 (база)2,5–4,01,5–2,0
k, Вт/м²·К2 500–3 5004 000–6 0003 000–4 500
ΔP, кПа/м5–1525–6012–30
ПрименениеВязкие среды, малый расходВода, пар — большой расходУниверсальное

При увеличении β гофры создают более интенсивное поперечное перемешивание потока — течение приобретает вихревой характер уже при Re ≈ 200–400 (переходный режим), тогда как в гладком канале переход к турбулентному режиму происходит при Re ≈ 2 300. Это и обеспечивает высокое Nu при относительно низких скоростях.

Выбор угла β: Для горячего водоснабжения (вода-вода, расход 15–30 м³/ч) оптимальна жёсткая гофровка β = 60°. Для масляных систем (высокая вязкость, малый расход) — мягкая β = 30°. Большинство производителей (Alfa Laval, Sondex, Tranter) предлагают пластины H, M, L по жёсткости — High, Medium, Low.

8. Число ходов и гидравлическое сопротивление

Число ходов (passes) — количество раз, которое поток проходит по всей длине пакета пластин. В однопроходном теплообменнике поток проходит один раз; в двухходовом — дважды (U-образный путь). Два хода увеличивают скорость в каналах вдвое, но гидравлическое сопротивление растёт пропорционально квадрату скорости.

ΔP ∝ w² · n²
Nu ∝ Re0,7 ∝ w0,7 · n0,7
w — скорость в канале; n — число ходов. Рост n на 1 → теплоотдача растёт в n^0,7 раз, а ΔP — в n² раз.

На практике двухходовую схему применяют, когда расход теплоносителя мал (скорость в однопроходном аппарате ниже 0,1 м/с) и нужно перейти в турбулентный режим. Для типового ИТП при расходах 15–30 м³/ч обычно достаточно однопроходного исполнения.

Подробнее о разборном пластинчатом теплообменнике и особенностях его компоновки — в отдельной статье о конструкции.

9. Типовые коэффициенты теплопередачи для разных пар сред

Пара сред k, Вт/м²·К Материал пластин Типовое применение
Вода — вода (чистая)4 000–6 000AISI 304/316LИТП, ГВС, теплоснабжение
Вода — вода (оборотная)2 800–4 000AISI 316LПромышленное охлаждение
Вода — насыщенный пар4 500–8 000AISI 316L, TiПищевая, фармацевтика
Вода — масло минеральное500–1 500AISI 316LМаслоохладители компрессоров
Вода — рассол (CaCl₂)2 000–3 500Ti, Ni-сплавыХолодильные установки
Морская вода — пресная2 500–4 000Ti Grade 2Судовые установки, опреснение
Вода — кислота (HCl)1 500–2 500Ti, HastelloyХимическое производство
Вода — сахарный сироп800–2 000AISI 316LПищевая промышленность
Примечание: Значения k приведены для режима без загрязнений (Rf = 0) и скоростей 0,2–0,5 м/с. Реальные значения при эксплуатации на 15–30% ниже из-за отложений. Для масла вязкостью более 50 сСт рекомендуем индивидуальный расчёт теплообменника.
ИТП жилого комплекса, Москва
500 кВт
Sondex S37 — 69 пластин, k = 4 200 Вт/м²·К, F = 13,2 м², NTU = 2,15. Срок подбора — 1 день.
Промышленный маслоохладитель
180 кВт
Alfa Laval M10 — 45 пластин, β = 30° (мягкая), k = 900 Вт/м²·К, масло ISO VG 46, ΔP = 18 кПа.
ГВС санатория, пар — вода
240 кВт
Tranter GFP-026 — Ti Grade 2, k = 6 800 Вт/м²·К, NTU = 3,1, ε = 0,94. Срок службы 15 лет без замены прокладок.

Почему S22 для расчёта и поставки теплообменников

⚙
Расчёт за 1 день. Подбор по LMTD/NTU-методу для любой задачи — ИТП, промышленность, пар.
📦
54 бренда в наличии. Alfa Laval, Sondex, Tranter, Pallant, Ridan и ещё 49 марок со склада.
📄
Паспорт и ГОСТ. Полный комплект документации: декларация соответствия, паспорт сосуда, сертификат на материал пластин.
🛠
Сервис и запчасти. Прокладки, пластины, сборка/разборка, промывка — по всей России.
Ошибка при проектировании: Использовать LMTD-метод с поправочным коэффициентом F = 1,0 для многопроходной схемы без проверки. При двухходовой схеме F < 1,0 (обычно 0,80–0,95), и реальный LMTD_eff = F · LMTD_противоток. Без учёта F требуемая площадь F занижается на 5–25%.

Внутренние ссылки: смежные материалы

Часто задаваемые вопросы

NTU (Number of Transfer Units) — безразмерное число единиц переноса тепла. Определяется как NTU = k·F / C_min, где k — коэффициент теплопередачи (Вт/м²·К), F — площадь теплообмена (м²), C_min — минимальная теплоёмкость потока (Вт/К). Чем выше NTU, тем выше эффективность ε. Метод NTU применяют при проектировании, когда выходные температуры неизвестны.
LMTD-метод удобен при известных всех четырёх температурах — находят площадь F = Q / (k · LMTD). NTU-метод применяют при проектировании: известны параметры теплоносителей и нужная мощность, а выходные температуры определяют через ε. Оба метода дают одинаковый результат при правильном применении.
Эффективность ε = Q / Q_max, где Q_max — максимально возможная мощность при бесконечной площади. Q_max = C_min · (T_h1 - T_c1). Для противотока при R < 1: ε = (1 - exp(-NTU·(1-R))) / (1 - R·exp(-NTU·(1-R))). Типичные значения для ИТП: ε = 0,70–0,85.
Для пары вода-вода k = 3 000–6 000 Вт/м²·К, для пары вода-пар — 4 500–8 000 Вт/м²·К, для пары вода-масло — 500–1 500 Вт/м²·К. Значение зависит от скорости потоков, угла гофровки β и загрязнения поверхности. Кожухотрубный аппарат при сопоставимых условиях даёт k = 600–2 000 Вт/м²·К — в 3–5 раз меньше.
Пластины с β = 60° (жёсткая) обеспечивают Nu на 30–50% выше, чем β = 30° (мягкая), но создают гидравлическое сопротивление в 2,5–4 раза выше. Жёсткий канал используют при высоком расходе воды и низкой вязкости среды. Мягкий — для высоковязких жидкостей и малых расходов. Смешанная компоновка (H/L) — компромисс для большинства задач ИТП.
Rf (fouling resistance) — термическое сопротивление загрязнений в м²·К/Вт. Типовые значения: питьевая вода — 0,0001; оборотная вода — 0,0002; морская вода — 0,00015; масло — 0,0002. Учитывается в формуле 1/k = 1/α1 + δ/λ + 1/α2 + Rf1 + Rf2. Суммарные загрязнения снижают k на 15–30%.
Требуемая площадь F = Q / (k · LMTD). Количество пластин N = F / f + 2, где f — площадь одной рабочей пластины, +2 — крайние (нерабочие) пластины. Пример: F = 13 м², f = 0,2 м² → N = 13/0,2 + 2 = 67 пластин. Реальное количество округляют до конструктивно допустимого значения.
Противоток обеспечивает максимальный LMTD при тех же входных температурах по сравнению с прямотоком. Это позволяет при одинаковой площади пластин передать больше тепла или при одинаковой мощности использовать меньше пластин. В пластинчатых ТО противоток реализуется автоматически за счёт расположения патрубков на разных торцах рамы.
При увеличении числа ходов n скорость в каналах возрастает, теплоотдача растёт пропорционально n^0,7, но гидравлическое сопротивление растёт пропорционально n². Двухходовая схема даёт ΔP в 4 раза выше однопроходной. Два хода применяют при малых расходах, когда скорость в однопроходной схеме ниже 0,1 м/с и режим течения ламинарный.
Оптимальная скорость в межпластинных каналах для воды — 0,15–0,5 м/с. При скорости ниже 0,1 м/с режим ламинарный, теплоотдача резко падает и возрастает риск отложений. При скорости выше 0,7 м/с нарастает гидравлическое сопротивление и возможна эрозия поверхности пластин, особенно при наличии твёрдых частиц в теплоносителе.
