1. Типы теплообменников для БТП
В блочном тепловом пункте теплообменники выполняют ключевую функцию: разделяют первичный (сетевой) и вторичный (объектовый) контуры, передавая тепловую энергию с минимальными потерями. Правильный выбор типа ТО определяет надёжность и стоимость эксплуатации всего БТП.
Основные типы ТО в БТП
2. Пластинчатый vs паяный: детальное сравнение
| Параметр | Пластинчатый разборный | Паяный пластинчатый |
|---|---|---|
| Коэффициент теплопередачи k | 3000–6000 Вт/м²·К | 2500–5000 Вт/м²·К |
| Давление (макс.) | До 25 бар (стандарт) | До 30–45 бар (медь/никель) |
| Температура (макс.) | До 160–185°C (NBR/EPDM) | До 200–225°C |
| Разборность | Да — пластины и уплотнения | Нет — только замена целиком |
| Промывка | Механическая + химическая | Только химическая (CIP) |
| Стоимость (средняя) | Выше на 20–40% | Ниже |
| Стоимость ТО за 10 лет | Ниже (замена уплотнений) | Выше (замена всего аппарата) |
| Применение в БТП | Все нагрузки от 150 кВт | Малые БТП до 150–200 кВт |
3. Decision table: когда что выбирать
| Условие / Задача | Рекомендуемый тип ТО | Обоснование |
|---|---|---|
| БТП более 200 кВт | Пластинчатый разборный | Надёжность, обслуживаемость, экономика ТО |
| БТП до 150 кВт, чистый теплоноситель | Паяный (медь) | Компактность, экономия места, ниже цена |
| Контур ГВС (питьевая вода) | Разборный из 316L или паяный никель | Нержавейка 316L стойка к хлоридам воды |
| Загрязнённый теплоноситель в сети | Разборный с широкими каналами | Можно разобрать и промыть механически |

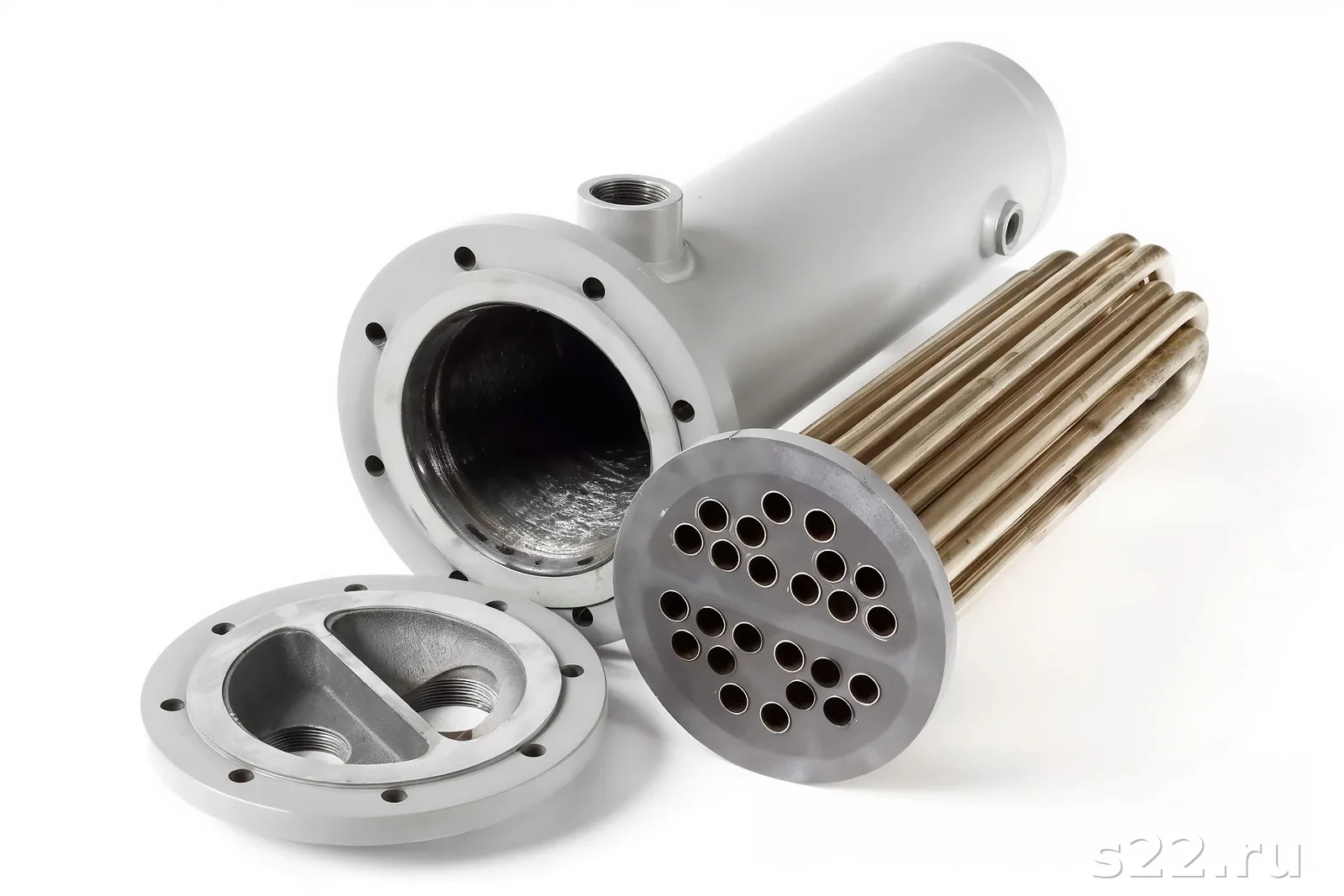

| Давление первичной сети >16 бар | Кожухотрубный или полусварной | Стандартные пластинчатые до 16–25 бар |
| Минимальный бюджет, малая нагрузка | Паяный (медь) | Минимальная стоимость при малой нагрузке |
4. Материалы пластин: сталь, уплотнения
Выбор материалов определяет коррозионную стойкость и срок службы. Для БТП применяют следующие сочетания:
Уплотнения для пластинчатых ТО в БТП
| Материал | Температура | Применение |
|---|---|---|
| NBR (нитрил) | До 110°C | Отопление, ГВС — стандарт |
| EPDM | До 160°C | Высокотемпературные контуры, пар |
| FKM (Viton) | До 185°C | Агрессивные среды, масла |
5. Расчёт площади теплообменника для БТП
Базовая формула расчёта площади: F = Q / (k × LMTD)
Пример расчёта ТО для БТП (контур отопления)
Исходные данные:
Q = 500 кВт (тепловая мощность)
Первичный контур: T1 = 90°C, T2 = 60°C
Вторичный контур: t1 = 55°C, t2 = 40°C
LMTD = ((90-55) - (60-40)) / ln((90-55)/(60-40)) = (35-20) / ln(35/20) = 15 / 0,56 = 26,7°C
k = 4500 Вт/м²·К (пластинчатый ТО)
F = 500 000 / (4500 × 26,7) = 4,2 м²
С запасом 10–15%: F_проект = 4,7–4,8 м²
На практике расчёт выполняют в специализированном ПО (Alfa Laval AlfaSelect, TRANTER PHEx). Запросите расчёт у наших инженеров — выполним бесплатно.
6. Марки и производители ТО для БТП
| Производитель | Серия для БТП | Диапазон мощностей |
|---|---|---|
| Alfa Laval | M6, M10, M15, TL10 | 50–3000 кВт |
| Ридан (Ridan) | НН, ННН (ГВС) | 30–2000 кВт |
| ЭТРА | ЭТ, ЭТА серии | 50–5000 кВт |
| Funke | FP, FPDW | 100–4000 кВт |
| SPL | S6, S14, S25 | 50–2000 кВт |
После 2022 года спрос на Ридан и ЭТРА вырос. Оба производителя предлагают полный ЗИП на складе в России — важно для обслуживания БИТП в условиях перебоев с импортом.
7. Обслуживание ТО в составе БТП
Плановое ТО пластинчатых теплообменников в БТП включает: ежемесячный контроль перепада давления, ежегодную промывку. Признаки засорения — рост гидравлического сопротивления более 20% от паспортного и снижение ΔT в контуре.
Методы промывки: CIP (без разборки — циркуляция химреагентов) и механическая (разборка, ручная чистка пластин). Промывка ТО в составе БТП — услуга S22.
8. Замена теплообменника в действующем БТП
9. Примеры подбора ТО
БИТП 1 МВт для МКД: подбор ТО отопления
Данные: Q = 800 кВт, сеть 110/60°C, здание 80/55°C, расход воды 25 т/ч
Подобрано: Alfa Laval M10-FD, 40 пластин, F = 7,8 м², сталь AISI 316L
Давление: 0,8 бар (сетевая сторона) — ниже допустимого 16 бар
Срок поставки: 5 рабочих дней
БТП промышленного объекта: контур ГВС
Данные: Q_гвс = 200 кВт, сеть 75/40°C, ХВС 10°C, расход ГВС 5 т/ч
Подобрано: Ридан НН-20, 24 пластины, F = 3,4 м², сталь AISI 316L
Особенность: Нержавейка 316L — обязательно для контакта с питьевой водой
