Подогрев воды в ИТП: задача и принцип
Горячее водоснабжение (ГВС) — одна из двух главных функций ИТП (вторая — отопление). Для подогрева холодной водопроводной воды до температуры 55–60°C используется тепло из централизованной теплосети.
Главная задача устройства для подогрева воды в ИТП — передать тепло от теплоносителя (из теплосети, 70–150°C) к холодной водопроводной воде без их смешения, обеспечив безопасную температуру ГВС и требуемый расход воды.
Типы устройств для подогрева воды
Пластинчатый теплообменник
Пакет гофрированных пластин из нержавеющей стали. Горячий теплоноситель и холодная вода движутся в противотоке через чередующиеся каналы между пластинами.
Высокая эффективность теплопередачи, компактность, разборность для промывки.
Ёмкостной нагреватель (бойлер)
Бак-аккумулятор с встроенным змеевиком или «рубашкой» нагрева. Горячая вода хранится в объёме бака (200–5000 л).
Стабилен при пиковом расходе, сложнее и дороже. Риск легионеллы при температуре ниже 55°C.

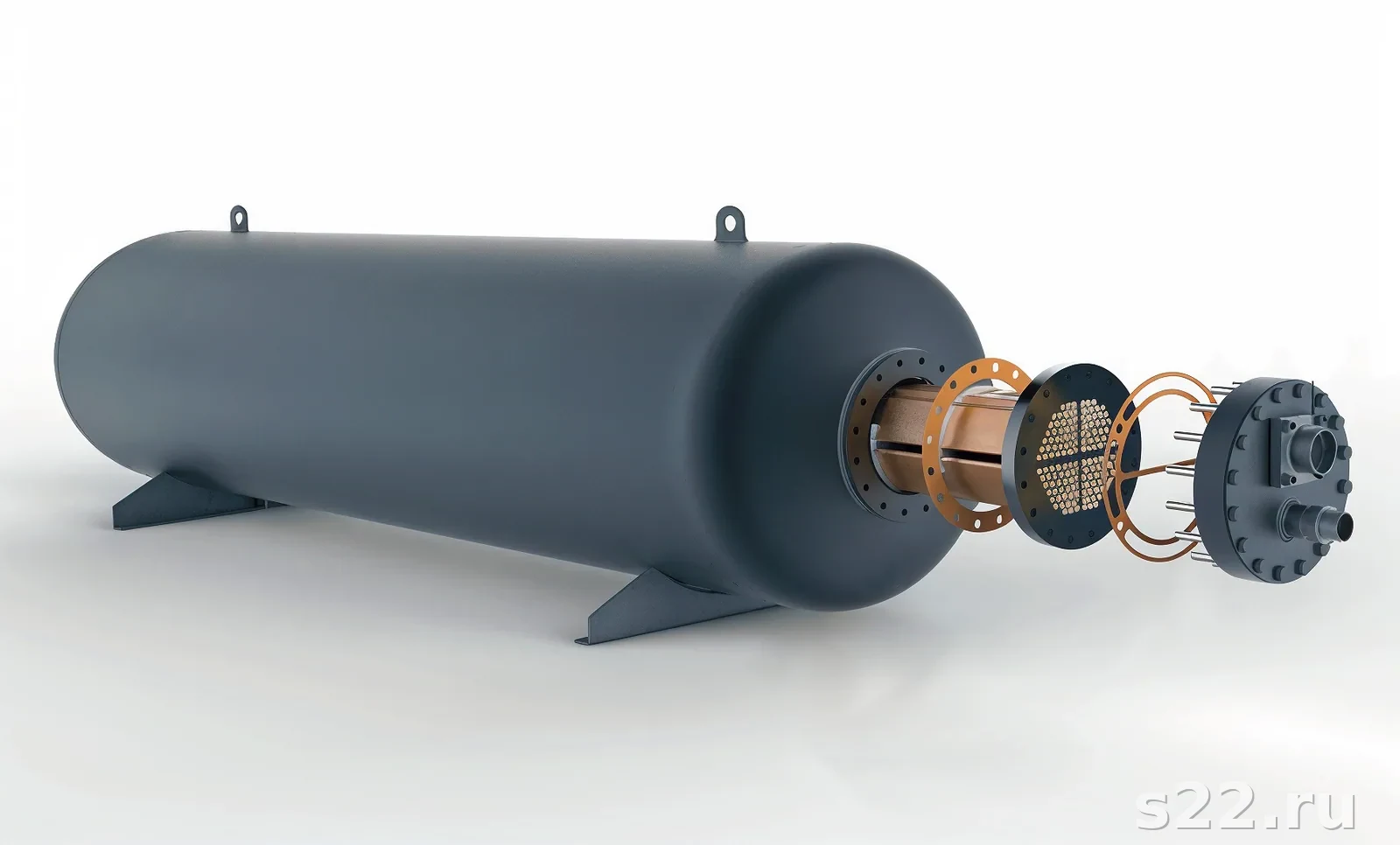

Кожухотрубный нагреватель
Трубки с теплоносителем внутри кожуха, по которому движется нагреваемая вода. Выдерживает высокое давление и загрязнённую воду.
Крупный, тяжёлый, сложнее очищать. Коэффициент теплопередачи в 3–5 раз ниже, чем у пластинчатого.
Паяный теплообменник
Пластинчатый теплообменник с медной или никелевой пайкой вместо прокладок. Очень компактный и стойкий к давлению.
Нельзя разобрать для очистки — заменяют целиком при засорении.
Как работает теплообменник ГВС в ИТП
Пластинчатый теплообменник ГВС в ИТП работает по принципу скоростного нагрева: вода нагревается не в баке, а при прохождении через каналы между пластинами. Время нагрева воды — секунды.
Принцип противоточного движения
Горячий теплоноситель движется в одном направлении, холодная вода — в противоположном (противоток). Это обеспечивает максимальный температурный напор по всей длине аппарата и высокую эффективность. На выходе нагретая вода почти достигает температуры входа теплоносителя.
Регулирование температуры ГВС
Регулирующий клапан на первичной стороне (теплосеть) управляет расходом горячего теплоносителя. Датчик температуры ГВС на выходе подаёт сигнал контроллеру. Контроллер управляет клапаном для поддержания заданной температуры (60°C).
При увеличении водоразбора (больше кранов открыто) расход холодной воды растёт, температура ГВС начинает падать. Контроллер открывает клапан — расход теплоносителя увеличивается — температура восстанавливается.
Параметры теплообменника ГВС для МКД 100 квартир
- Тепловая мощность: 300–500 кВт
- Расход ГВС: 3–5 м³/ч в пиковом режиме
- Температура нагреваемой воды: 5–60°C
- Температура первичного теплоносителя: 70–90°C
- Поверхность теплопередачи: 6–12 м²
- Число пластин: 30–80 шт.
Схемы подогрева воды ГВС в ИТП
Параллельная схема
Один теплообменник ГВС подключён параллельно контуру отопления к первичному теплоносителю. Простая схема, используется при небольших нагрузках ГВС.
Недостаток: при высоком водоразборе ГВС «отбирает» тепло у контура отопления. Температура обратного теплоносителя относительно высокая (50–60°C) — ТСО не поощряет.
Двухступенчатая схема (рекомендуемая)
Нагрев воды происходит в два этапа:
- 1-я ступень: Холодная вода (5°C) нагревается до 30–40°C за счёт тепла обратного теплоносителя (40–50°C из контура отопления). Обратный теплоноситель охлаждается до 25–30°C.
- 2-я ступень: Вода догревается с 30–40°C до 60°C за счёт прямого теплоносителя (90–130°C).
Преимущества двухступенчатой схемы: более низкая температура обратного теплоносителя (что снижает тариф у некоторых ТСО), лучшее использование тепла теплосети.
Накипь и промывка теплообменника ГВС
Теплообменник ГВС — самый обслуживаемый узел ИТП. Причина: нагрев жёсткой водопроводной воды неизбежно приводит к образованию накипи (карбоната кальция CaCO⊂3;).
Скорость нарастания накипи
| Жёсткость воды | Скорость роста накипи | Периодичность промывки |
|---|---|---|
| Мягкая (до 3 мг-экв/л) | Медленная | 1 раз в 4–5 лет |
| Умеренная (3–6 мг-экв/л) | Средняя | 1 раз в 2–3 года |
| Жёсткая (более 6 мг-экв/л) | Быстрая | Ежегодно |
Методы промывки
- Разборка и механическая очистка: Пластины вынимают, очищают щётками и промывают водой. Для тонких слоёв накипи.
- Химическая промывка без разборки (CIP): Раствор лимонной кислоты (5–10%) или ортофосфорной кислоты циркулирует через аппарат. Растворяет карбонатную накипь за 2–4 часа. Наиболее распространённый метод.
- Разборка и химическая очистка: Комбинированный метод при тяжёлых отложениях. Пластины погружают в кислотный раствор.
Рециркуляция ГВС
Рециркуляционный контур ГВС — обязательная часть системы горячего водоснабжения МКД. Без него жильцы ждут горячую воду 1–3 минуты (пока остывшая вода в стояке не вытечет).
Рециркуляция обеспечивает непрерывное движение горячей воды по кольцу: теплообменник → магистраль → стояки → рециркуляционная труба → рециркуляционный насос → теплообменник.
Рециркуляционный насос небольшой мощности (50–200 Вт для МКД) поддерживает температуру обратной рециркуляции 50–55°C. Контроллер включает насос при снижении температуры ниже уставки.
Теплообменники для ГВС в ИТП
Поставляем пластинчатые теплообменники для горячего водоснабжения. Подбор по нагрузке, температурам и жёсткости воды — от 100 до 5000 кВт.
Каталог ИТП Проектирование ИТПНормативные требования к системам ГВС в ИТП
Система подогрева воды в ИТП должна соответствовать требованиям нескольких нормативных документов одновременно:
| Нормативный документ | Что регулирует применительно к ГВС |
|---|---|
| СанПиН 2.1.3684-21 | Температура ГВС не менее 60°C в точке водоразбора |
| СП 30.13330.2020 | Расчёт нагрузок ГВС, схемы подогрева, рециркуляция |
| СП 41-101-95 | Схемы присоединения теплообменников ГВС к теплосети, двухступенчатые схемы |
| ГОСТ Р 51232-98 | Требования к качеству горячей воды (прозрачность, запах, цвет) |
| Постановление 354 | Правила предоставления коммунальной услуги «горячее водоснабжение» в МКД |
Проверки при приёмке системы ГВС
При вводе ИТП в эксплуатацию системы ГВС проверяют:
- Температура горячей воды на выходе из теплообменника — не менее 60°C
- Температура рециркуляции — не менее 50°C (на обратке рециркуляционного контура)
- Давление горячей воды на всех стояках — одинаковое (гидравлическая балансировка)
- Отсутствие перекрёстного загрязнения между первичным теплоносителем и ГВС (проверяется химическим анализом)
Регламент обслуживания теплообменника ГВС
Теплообменник горячего водоснабжения требует более частого обслуживания, чем отопительный, из-за интенсивного образования накипи. Рекомендуемый регламент:
Перед отопительным сезоном (август–сентябрь)
- Визуальный осмотр пластин (при разборном ТО) на наличие накипи и коррозии
- Измерение перепада давления на теплообменнике — рост более 50% от паспортного значит засорение
- Проверка рециркуляционного насоса: расход и давление по паспорту
- Проверка термостатических клапанов ГВС на корректность поддержания температуры
В течение сезона
- Контроль температуры ГВС ежемесячно (не ниже 60°C на выходе из ИТП)
- При снижении температуры ниже уставки — проверка клапана и теплообменника
- Документирование показаний УУТЭ для контроля потребления ГВС
Промывка теплообменника ГВС
Химическая промывка без разборки (метод CIP): через теплообменник прокачивается раствор лимонной кислоты (5–10%) насосом промывочной установки в течение 2–4 часов. После — нейтрализация (раствор пищевой соды), промывка чистой водой. Метод эффективен при умеренных отложениях. При тяжёлых отложениях — разборка и механическая очистка пластин.
Проблемы с горячей водой и их причины
| Проблема | Причина в системе ГВС ИТП | Решение |
|---|---|---|
| Вода не горячее 45–50°C | Засорён теплообменник ГВС, снижена мощность | Промывка теплообменника |
| Долго течёт холодная вода из крана | Нет или неисправна рециркуляция | Проверить насос рециркуляции, проверить клапаны |
| В разных квартирах разная температура ГВС | Гидравлический дисбаланс стояков | Балансировка циркуляционных колец |
| Шум в трубах ГВС | Кавитация, воздушные пробки, гидравлические удары | Проверить давление, удалить воздух, проверить клапаны |
| Запах у горячей воды | Бактерии в застойных зонах (риск легионеллы) | Термическое обеззараживание: нагрев до 70°C на 30 мин |
| Перерасчёт ГВС по нормативу | Неисправен или не опломбирован УУТЭ | Поверка и пломбировка УУТЭ с представителем ТСО |
Типы пластинчатых теплообменников для ГВС в ИТП
В системах ГВС ИТП применяют два типа пластинчатых теплообменников — разборные и паяные. Каждый имеет свою область применения.
Разборный пластинчатый теплообменник
Пакет пластин в раме, стянутый болтами. Прокладки уплотняют каналы. Легко разобрать для промывки и замены пластин.
Материал пластин: AISI 304 или AISI 316L
Прокладки: NBR (нитрил) или EPDM
Паяный пластинчатый теплообменник
Пластины спаяны медью или никелем. Нет прокладок — нет риска утечки через уплотнения. Высокое допустимое давление.
Материал пластин: AISI 316
Пайка: медь (до 225°C) или никель (коррозионностойкая среда)
Почему в ИТП МКД только разборные
Паяные теплообменники нельзя разобрать для промывки от накипи. При образовании накипи в системе ГВС (жёсткая вода) паяный аппарат потребует полной замены уже через 2–3 года. Разборный — промывают без замены 10–15 лет. Стоимость разборного выше на 30–50%, но эксплуатационные расходы значительно ниже.
Проектирование системы ГВС в ИТП
Проектирование системы горячего водоснабжения начинается с расчёта тепловой нагрузки и максимального расхода горячей воды. Нормы расчёта — СП 30.13330.2020.
Расчёт нагрузки ГВС
Для жилых зданий норма потребления горячей воды составляет 75–120 л/сут на 1 жителя (зависит от степени благоустройства). Расчётный суточный расход для МКД 100 квартир (~250 жителей): 250 × 90 л/сут = 22 500 л/сут = 22,5 м³/сут.
Коэффициент часовой неравномерности для МКД: 2,5–3,0. Максимальный часовой расход: 22,5 / 24 × 2,5 = 2,34 м³/ч. Тепловая нагрузка ГВС: 2,34 м³/ч × 1000 кг/м³ × 4,19 кДж/(кг·К) × (60–10)°C / 3600 с = 136 кВт.
Выбор схемы ГВС
По СП 41-101-95 при нагрузке ГВС менее 2 Гкал/ч (2326 кВт) допускается параллельная схема подключения. При большей нагрузке рекомендуется двухступенчатая. Для МКД до 400 квартир, как правило, применяют параллельную или двухступенчатую смешанную схему.
Часто задаваемые вопросы
Какие устройства используются для подогрева воды в системах теплоснабжения?
В системах централизованного теплоснабжения для подогрева воды ГВС применяют: пластинчатые теплообменники (основной тип для ИТП), бойлеры-теплообменники (ёмкостные нагреватели), кожухотрубные теплообменники (при высоком загрязнении воды). В ИТП жилых домов стандартом является пластинчатый теплообменник в скоростной схеме (двухступенчатой или параллельной).
Как работает теплообменник ГВС в ИТП?
Теплообменник ГВС в ИТП нагревает холодную водопроводную воду до температуры 55–60°C с помощью горячего теплоносителя из теплосети. Холодная вода проходит по одной стороне пластин, горячий теплоноситель — по другой. Через пластины тепло передаётся от теплоносителя к водопроводной воде без их смешения. Нагретая вода поступает в краны горячего водоснабжения здания.
Чем скоростной нагреватель отличается от ёмкостного?
Скоростной нагреватель (пластинчатый теплообменник) нагревает воду мгновенно при протекании через аппарат — нет накопления. Ёмкостной нагреватель (бойлер) нагревает и хранит запас горячей воды в баке. Скоростной: компактнее, нет накопления бактерий легионеллы, быстрый отклик на изменение нагрузки. Ёмкостной: стабильная температура при пиковом расходе, не зависит от мгновенной нагрузки теплосети.
Почему в ИТП применяют двухступенчатую схему ГВС?
Двухступенчатая схема ГВС использует тепло обратного теплоносителя первой ступенью и прямого — второй. Это снижает температуру обратного теплоносителя до 25–30°C (что ТСО поощряет скидкой к тарифу) и экономит тепло. Параллельная схема проще, но менее эффективна. СП 41-101-95 рекомендует двухступенчатую схему для ГВС мощностью более 2 Гкал/ч.
Почему теплообменник ГВС засоряется быстрее отопительного?
Теплообменник ГВС нагревает водопроводную воду, которая содержит карбонатную жёсткость (соли кальция и магния). При нагреве выше 55°C начинается интенсивное образование накипи на пластинах. За 2–3 года слой накипи снижает теплопроводность пластин до 50% и уменьшает мощность аппарата. Контур отопления использует подготовленный теплоноситель — накипь не образуется.
Как часто промывать теплообменник ГВС?
Теплообменник ГВС промывают каждые 1–2 года при жёсткой водопроводной воде (более 6 мг-экв/л) и каждые 2–3 года при умеренной жёсткости. Признак необходимости промывки: температура горячей воды снизилась ниже 50°C при нормальной работе теплосети, или разборный аппарат после вскрытия имеет видимые отложения. Промывка — химическая (раствором лимонной или ортофосфорной кислоты).
Какая минимальная температура ГВС требуется по нормам?
По СанПиН 2.1.3684-21 температура горячей воды в точке водоразбора должна быть не ниже 60°C (для открытых систем ГВС — не менее 60°C). Минимум 55°C — температура, при которой гибнет легионелла. Температура более 75°C опасна из-за ожогов. Нормативный диапазон в крановой точке: 60–75°C. Настройка ИТП должна обеспечивать этот диапазон.
Что такое рециркуляция ГВС и зачем она нужна?
Рециркуляция ГВС — непрерывная циркуляция горячей воды по кольцевому контуру (стояки здания + рециркуляционная труба + насос + теплообменник). Без рециркуляции в стояках и ответвлениях стоит остывшая вода — при открытии крана нужно ждать, пока из трубы выйдет холодная вода. Рециркуляция обеспечивает горячую воду мгновенно. Рециркуляционный насос поддерживает температуру обратной рециркуляции 50–55°C.
Подбор теплообменника для ГВС
Подбор теплообменника ГВС начинается с определения тепловой нагрузки. Расчётная нагрузка на ГВС для жилых зданий определяется по СП 30.13330.2020 и СП 41-101-95 исходя из числа жителей и нормативного потребления горячей воды.
Исходные данные для подбора
- Число жителей или расчётный расход ГВС (м³/ч в пиковом режиме)
- Температура холодной воды на входе (5°C зимой / 15°C летом)
- Требуемая температура ГВС на выходе (60°C по СанПиН)
- Температура первичного теплоносителя (из ТУ ТСО)
- Допустимое давление со стороны водопровода и теплосети
Типовые нагрузки ГВС
| Объект | Число жителей/мест | Расчётная нагрузка ГВС |
|---|---|---|
| МКД 60 квартир | 120–150 чел. | 100–180 кВт |
| МКД 100 квартир | 200–250 чел. | 180–300 кВт |
| МКД 200 квартир | 400–500 чел. | 350–550 кВт |
| Гостиница 50 номеров | 50–100 мест | 80–150 кВт |
| Спортивный комплекс | 200 посетителей | 200–400 кВт |
Качество воды и срок службы теплообменника ГВС
Пластинчатый теплообменник ГВС работает непосредственно с питьевой водой, поэтому её качество критически влияет на ресурс оборудования.
Жёсткость воды и накипь
Жёсткость воды измеряется в мг-экв/л (миллиэквивалентах на литр). При нагреве выше 55°C соли кальция выпадают в осадок: CaCO⊂3; (кальций) и MgCO⊂3; (магний). Слой накипи толщиной 1 мм увеличивает тепловое сопротивление на 20–30% — мощность теплообменника падает, температура ГВС снижается.
Регионы с жёсткой водой (более 7 мг-экв/л): Москва (4–7), Самара (7–10), ряд городов Поволжья и Урала. При жёсткости более 6 рекомендуется установка умягчителя перед теплообменником ГВС.
Хлориды и коррозия пластин
Содержание хлоридов более 150 мг/л в водопроводной воде вызывает питтинговую коррозию нержавеющих пластин (марки AISI 304). При повышенном содержании хлоридов применяют пластины из нержавеющей стали марки AISI 316L — она значительно стойче к хлоридам. Уточняйте анализ воды у местного водоканала перед выбором марки стали пластин.
Экономия на ГВС с помощью современных систем
Правильно спроектированная система подогрева воды в ИТП даёт значительную экономию по сравнению с устаревшими схемами:
- Двухступенчатая схема вместо параллельной: снижение температуры обратного теплоносителя до 25–30°C vs 50–60°C — экономия на тарифе (если ТСО учитывает температуру обратки)
- Учёт расхода ГВС по счётчику: оплата фактического потребления вместо нормативов, разница 10–30%
- Рециркуляция с таймером: отключение рециркуляционного насоса ночью (00:00–05:00) снижает потери тепла через рециркуляцию на 30–40%
- Термостатические клапаны на полотенцесушителях: исключают «воровство» тепла из контура рециркуляции для обогрева ванных комнат
Производители пластинчатых теплообменников для ГВС
Правильный выбор производителя теплообменника ГВС влияет на надёжность, доступность запасных частей и сервисного обслуживания.
| Бренд | Страна | Серии для ИТП ГВС | Особенности |
|---|---|---|---|
| Alfa Laval | Швеция | M10, M15, M20, T20 | Мировой лидер, высокая надёжность, прокладки NBR/EPDM |
| SWEP | Швеция | B25, B50, B120 | Компактные паяные серии для малых ИТП и коттеджей |
| Danfoss | Дания | XGF, XGM, XGD | Сильная позиция в восстановлении жилого фонда РФ |
| Gea (Valeo) | Германия | VT10, VT20, VT40 | Широкий ассортимент, конкурентная цена |
| S22 / Ридан (РФ) | Россия | НН, РАЗ, ФБ серии | Локальное производство, запчасти в наличии, сервис в РФ |
| HRS (Heat Recovery) | Япония | Тубулярные серии | Для сильно загрязнённых теплоносителей (промышленность) |
Критерии выбора для ИТП ГВС
При выборе теплообменника ГВС для жилого ИТП наиболее важные критерии:
- Тип прокладок: EPDM (СКЭПТ) для ХВС и питьевой воды — более стойкий, чем NBR, к дезинфицирующим средствам (хлор). NBR — стандарт для отопительного контура
- Сертификация для питьевой воды: теплообменник ГВС должен иметь российский гигиенический сертификат на контакт с питьевой водой
- Наличие сервиса в регионе: прокладки и пластины должны быть в наличии — импортные бренды иногда недоступны из-за логистических проблем
- Давление: PN16 — стандарт, достаточный для большинства ИТП (рабочее давление до 10 бар)
Открытая и закрытая система ГВС: различия
В России исторически применяли два типа систем горячего водоснабжения: открытую и закрытую. Разница принципиальна для проектирования ИТП.
Закрытая система ГВС (современный стандарт)
ГВС получается путём нагрева холодной водопроводной воды в теплообменнике ИТП. Теплоноситель теплосети не смешивается с питьевой водой. Санитарно безопасна. Применяется во всех новых ИТП. Требует УУТЭ на ГВС (расходомер холодной воды).
Открытая система ГВС (устаревшая, запрещена для новых ИТП)
ГВС путём непосредственного забора теплоносителя из теплосети. Теплоноситель ТСО поступает в краны горячей воды. Распространена в старых зданиях СССР. ФЗ-190 запрещает строительство новых открытых систем теплоснабжения. Существующие подлежат переводу на закрытую схему (с установкой теплообменника ГВС в ИТП).
Перевод открытой системы на закрытую
При реконструкции ИТП с открытой системой ГВС на закрытую необходимо:
- Установить теплообменник ГВС в ИТП (новое оборудование)
- Подключить холодный водопровод к теплообменнику
- Отрезать прямое подключение ГВС к теплосети
- Установить УУТЭ на ГВС (отдельно от УУТЭ теплосети)
- Промыть существующие стояки ГВС от отложений теплоносителя
- Получить новые ТУ от ТСО и согласовать реконструкцию
Итого: нормативные требования к ГВС в ИТП
Система подогрева воды в ИТП должна одновременно соответствовать требованиям нескольких ведомств. Краткий справочник для управляющих компаний:
| Требование | Норматив | Контролирующий орган |
|---|---|---|
| Температура ГВС в точке разбора ≥ 60°C | СанПиН 2.1.3684-21, п. 69 | Роспотребнадзор |
| Наличие УУТЭ горячей воды | ФЗ-190 ст. 13, ФЗ-261 ст. 13 | Ростехнадзор, ТСО |
| Давление ГВС не менее 0,03 МПа | СП 30.13330.2020 | ГЖИ |
| Перерывы ГВС не более 8 ч/год суммарно | Постановление 354 | ГЖИ |
| Гигиенический сертификат на теплообменник | ТР ТС 021/2011 | Роспотребнадзор |
| Промывка и дезинфекция систем ГВС ежегодно | СанПиН 2.1.3684-21 | Роспотребнадзор |
Схема обвязки теплообменника ГВС в ИТП
Правильная обвязка теплообменника ГВС включает не только подводящие трубопроводы, но и ряд дополнительных устройств, обеспечивающих надёжность и безопасность системы. Минимальная обвязка для ПТО ГВС включает следующие элементы.
- Грязевой фильтр (сетчатый) на подаче теплоносителя и на линии ХВС
- Регулирующий клапан с электроприводом на теплоносителе (управление от контроллера)
- Запорная арматура (шаровые краны) на всех четырёх штуцерах ТО
- Манометры до и после ТО (на теплоносителе и ГВС)
- Датчики температуры на выходе ГВС и выходе теплоносителя (для контроллера)
- Регулятор давления после себя на линии ХВС (защита ТО от перепадов давления)
- Обратный клапан на выходе ГВС (предотвращение перетока теплоносителя в ГВС при утечке)
Выбор устройства подогрева воды: сравнение решений
При проектировании системы ГВС в ИТП инженер выбирает тип устройства подогрева из нескольких альтернатив. Выбор определяется нагрузкой, качеством воды, требованиями к надёжности и стоимостью жизненного цикла.
| Тип устройства | Мощность | КПД | Плюсы | Минусы |
|---|---|---|---|---|
| Пластинчатый разборный ТО | 10–2000 кВт | 90–95% | Ремонтопригодность, изменяемая мощность | Требует регулярной разборки и промывки |
| Пластинчатый паяный ТО | 5–500 кВт | 92–97% | Компактность, отличный теплообмен | Нельзя разобрать, чувствителен к загрязнениям |
| Бойлер косвенного нагрева | 10–500 кВт | 80–88% | Аккумулирование ГВС, резерв для пика | Большой объём, риск Legionella |
| Кожухотрубный ТО | 50–5000 кВт | 75–85% | Прочность, терпим к загрязнениям | Громоздкий, низкий КПД теплообмена |
Нормативные требования к температуре горячего водоснабжения
Требования к качеству горячей воды в системах теплоснабжения жилых и общественных зданий установлены санитарным законодательством. Устройства подогрева воды в ИТП должны обеспечивать соблюдение этих требований при любых условиях — как в пиковые часы, так и в межсезонный период.
| Требование | Значение | Нормативный документ | Ответственный |
|---|---|---|---|
| Температура ГВС в точке водоразбора (мин.) | +60°C | СанПиН 2.1.3684-21, п. 84 | Управляющая компания |
| Температура ГВС в точке водоразбора (макс.) | +75°C | СанПиН 2.1.3684-21, п. 84 | ТСО / УК |
| Отклонение температуры ГВС от нормативной | Не более ±3°C | ГОСТ Р 51617-2014 | ТСО |
| Давление ГВС в точке водоразбора | 0,03–0,45 МПа | СП 30.13330.2020 | Проектировщик |
| Перерывы в подаче ГВС | Не более 8 ч/год суммарно | ПП РФ № 354 | ТСО |
| Жёсткость воды | Не более 7 мг-экв/л | СанПиН 1.2.3685-21 | Водоканал / водоподготовка |
Регулирование нагрева воды в зависимости от сезона
Система нагрева ГВС в ИТП работает в двух принципиально разных режимах: зимний — совместно с отоплением, летний — при отключённой системе отопления. Переход между режимами должен обеспечиваться автоматикой без снижения качества горячего водоснабжения.
Зимний режим ГВС
Теплоноситель одновременно идёт на отопление и нагрев ГВС. 1-я ступень ГВС использует тепло из обратного трубопровода отопления, 2-я ступень — из подающего. Суммарная нагрузка на теплосеть: Qот + Qгвс. Автоматика координирует работу двух регулирующих клапанов — приоритет у ГВС при дефиците мощности.
Летний режим ГВС
Система отопления отключена. Теплоноситель направляется только на нагрев ГВС. Это значительно снижает расход теплоносителя, поэтому скорость потока в теплообменнике ГВС может уменьшиться — возникает риск неравномерного нагрева и отложений. Хорошая практика — промывка теплообменников ГВС в начале летнего периода.
Промывка устройств подогрева воды: методы и периодичность
Промывка теплообменников ГВС — обязательная процедура, регламентированная нормативными документами и условиями договора технического обслуживания. Периодичность определяется качеством водопроводной воды и интенсивностью использования системы.
| Метод промывки | Подходит для | Эффективность | Периодичность |
|---|---|---|---|
| Гидродинамическая (водяная) | Отложения до 1–2 мм | 70–80% | Ежегодно |
| Химическая (кислотная) | Карбонатная накипь | 90–98% | 1 раз в 2–3 года |
| Электрогидроимпульсная | Плотные отложения > 3 мм | 95–99% | По состоянию |
| Механическая (щётки) | Только разборные ТО | 95–99% | При разборке ТО (1 раз в 5 лет) |
| CIP-промывка (без разборки) | Паяные и разборные ПТО | 85–95% | 1 раз в год |
Рециркуляция горячей воды в ИТП: устройство и расчёт
Система рециркуляции ГВС обеспечивает постоянную циркуляцию горячей воды по стоякам здания, поддерживая готовность горячей воды у каждого потребителя без длительного ожидания. Рециркуляция обязательна для зданий с длиной трубопровода ГВС более 10 м (СП 30.13330.2020).
Принцип работы рециркуляции
Циркуляционный насос ГВС непрерывно прокачивает горячую воду по кольцу «ТО ГВС — стояки — насос ГВС — ТО ГВС». Температура в циркуляционном контуре поддерживается не ниже 55°C. Тепловые потери стояков компенсируются дополнительным нагревом воды при каждом проходе через теплообменник. Расчётный расход рециркуляции — 10–15% от пикового потребления ГВС.
Проблемы рециркуляции и решения
Гидравлическая разбалансировка — часть стояков перегрета, часть холодная. Решение: балансировочные клапаны на каждом стояке. Энергопотребление насоса рециркуляции круглосуточно. Решение: насос с ЧРП, снижающий обороты в ночные часы. Легионелла при Т < 50°C в застойных зонах. Решение: гидравлическое промывание всех стояков, термодезинфекция раз в неделю.
Материалы теплообменников ГВС: выбор и коррозионная стойкость
Выбор материала теплообменных пластин для системы ГВС определяется качеством водопроводной воды и требованиями санитарных норм к контакту оборудования с питьевой водой. Неправильный выбор материала приводит к коррозии и загрязнению ГВС.
| Материал пластин | Коррозионная стойкость | Применение в ГВС | Срок службы |
|---|---|---|---|
| AISI 304 (нержавеющая сталь) | Хорошая при Cl⁻ < 100 мг/л | Стандарт для ГВС | 20–25 лет |
| AISI 316L | Отличная при Cl⁻ до 300 мг/л | Морская вода, хлорированная ХВС | 25–30 лет |
| Titanium (Ti) | Максимальная (любые среды) | Морская/минерализованная вода | 30+ лет |
| Никелевые сплавы (Hastelloy) | Кислоты, щёлочи | Специальные промышленные ГВС | 30+ лет |
Двухступенчатый подогрев воды: детальное описание
Двухступенчатая схема нагрева ГВС является стандартом для жилых многоквартирных домов. Холодная вода сначала подогревается обратным теплоносителем сети (1-я ступень), затем догревается подающим теплоносителем до санитарной нормы 60°C (2-я ступень).
| Параметр | До 1-й ступени | После 1-й ступени | После 2-й ступени |
|---|---|---|---|
| Температура ГВС | +5°C (ХВС) | +30–35°C | +60°C (санитарная норма) |
| Теплоноситель сети (подача) | +95–130°C | — | +55–65°C (выход) |
| Теплоноситель сети (обратка) | — | +45–55°C (вход 1 ст.) | +30–35°C (после 1 ст.) |
| КПД использования тепла сети | — | +15–20% к одноступ. | Суммарный ΔT сети выше |
Энергосбережение при нагреве воды в ИТП
Повышение эффективности систем ГВС является одним из ключевых направлений снижения теплопотребления зданий. Основные меры — оптимизация температурного графика ГВС, снижение тепловых потерь в стояках, применение рекуперативных технологий.
| Мероприятие | Экономия тепла | Срок окупаемости | Сложность реализации |
|---|---|---|---|
| Теплоизоляция трубопроводов ГВС | 5–15% | 1–3 года | Низкая |
| Рециркуляция ГВС с температурным контролем | 10–20% | 2–4 года | Средняя |
| Двухступенчатый нагрев ГВС | 15–25% | 3–5 лет | Средняя |
| Балансировочные клапаны на стояках | 5–10% | 2–4 года | Низкая |
| УУТЭ горячей воды (поквартирный учёт) | 20–35% | 4–8 лет | Высокая |
| Рекуперация тепла сточных вод | 8–15% | 5–10 лет | Высокая |
Расчёт потребности в устройствах подогрева ГВС
Правильный расчёт мощности устройства подогрева воды обеспечивает бесперебойное горячее водоснабжение в пиковые часы нагрузки. Недостаточная мощность приводит к снижению температуры ГВС, избыточная — к нерациональным затратам.
| Тип здания | Норма потребления ГВС | Метод расчёта мощности | Типовая мощность ТО |
|---|---|---|---|
| МКД (жилые квартиры) | 85–120 л/чел/сут | По числу жителей + кратный запас 1,3 | 50–500 кВт |
| Гостиница (3–5 звёзд) | 150–300 л/место/сут | По числу мест + запас 1,5 | 100–1000 кВт |
| Офисный центр | 5–15 л/чел/сут | По числу сотрудников + запас 1,2 | 10–100 кВт |
| Больница, поликлиника | 200–350 л/койко-место/сут | По числу коек + технологические нагрузки | 200–2000 кВт |
| Промышленное предприятие | По нормам на процессы | Технологический расчёт | 100–5000 кВт |
Автоматизация системы ГВС в ИТП
Система автоматики ИТП управляет работой устройств подогрева воды в режиме реального времени, реагируя на изменения нагрузки, параметров теплосети и санитарных требований. Современные контроллеры позволяют организовать почасовой мониторинг температуры ГВС в стояках.
Алгоритм регулирования ГВС
Контроллер измеряет температуру в обратном трубопроводе ГВС и управляет регулирующим клапаном на подаче теплоносителя. При снижении температуры ГВС ниже уставки (обычно 58–60°C) клапан открывается, увеличивая поток теплоносителя. Параллельно ведётся управление насосами рециркуляции ГВС.
Термическое обеззараживание (пастеризация)
Для предотвращения размножения бактерии Legionella пневмофила автоматика периодически поднимает температуру ГВС до 70°C на 30–60 минут (режим пастеризации). Программируется еженедельно в ночное время. Требование СанПиН 2.1.3684-21 для объектов с рисками накопления легионелл (гостиницы, больницы).
Типовые неисправности и их устранение
Диагностика устройств подогрева воды в ИТП позволяет заблаговременно выявить снижение производительности и предотвратить аварийное отключение ГВС. Большинство проблем устраняются в плановом порядке.
| Неисправность | Признак | Причина | Метод устранения |
|---|---|---|---|
| Снижение температуры ГВС | Т ГВС < 55°C при нормальном теплоносителе | Загрязнение теплообменника | Промывка ТО |
| Повышенный расход теплоносителя | ΔT теплоносителя < нормы | Засор фильтра или клапана | Очистка фильтра, регулировка клапана |
| Запах или привкус воды | Жалобы потребителей | Бактериальное заражение, коррозия | Дезинфекция, замена ТО |
| Утечка в ТО | Подтёки, падение давления | Износ прокладок или коррозия пластин | Замена прокладок или пластин |
| Стуки и вибрация | Шум при работе | Кавитация насоса или гидравлический удар | Регулировка давления, амортизаторы |
Итоги: ключевые принципы надёжного нагрева воды в ИТП
Устройство подогрева воды — один из наиболее ответственных узлов ИТП с точки зрения санитарных норм и потребительского комфорта. Соблюдение нескольких базовых принципов гарантирует долгосрочную надёжную работу системы ГВС без нарушений нормативов и жалоб потребителей. Для подбора теплообменника ГВС для вашего ИТП обратитесь к специалистам s22.ru — мы выполним расчёт бесплатно по исходным данным.
- Используйте двухступенчатую схему нагрева ГВС для максимальной тепловой эффективности
- Поддерживайте температуру ГВС не ниже 60°C для предотвращения роста Legionella
- Проводите ежегодную промывку теплообменников ГВС в начале летнего сезона
- Устанавливайте теплообменники из нержавеющей стали AISI 304/316 с санитарным допуском
- Обеспечьте рециркуляцию ГВС с балансировочными клапанами на всех стояках
