1. Почему важен правильный выбор материала
Неправильный материал — главная причина преждевременного выхода из строя. AISI 316 в воде с хлоридами 800 мг/л при 60 °C разрушается питтинговой коррозией за 2–3 года вместо расчётных 15–20 лет. NBR-прокладки в горячей воде разбухают за 1–6 месяцев. Последствия — внеплановые простои и дорогостоящая аварийная замена.
Подробнее о замене ЗИП: руководство по замене теплообменника. О причинах выхода из строя: причины замены теплообменника.
2. Материалы пластин: обзор и сравнение
Пластины изготавливают из коррозионностойких металлов методом штамповки. Выбор материала определяется составом рабочей среды и рабочими параметрами.
| Материал | PREN | Cl- max (мг/л) | Tmax, °C | Стоимость (индекс) |
|---|---|---|---|---|
| AISI 304 (08Х18Н10) | 18 | 50–100 | 150 | 1,0× |
| AISI 316L (03Х17Н14М3) | 26 | 200–500 | 150 | 1,3× |
| 254 SMO (1.4547) | 43 | до 2000 | 150 | 4–6× |
| Титан Grade 2 | — | Без ограничений | 300 | 6–10× |
| Hastelloy C-276 | >55 | Без ограничений | 350 | 15–25× |
PREN (Pitting Resistance Equivalent Number) = %Cr + 3,3×%Mo + 16×%N — показатель стойкости к питтинговой коррозии. Чем выше PREN, тем лучше. Для хлоридсодержащих сред при T >50 °C нужен PREN > 40.
3. Нержавеющая сталь 304, 316L, 316Ti
316L против 304: разница в молибдене (Mo 2–3% в 316L против 0% в 304) — это в 5–8 раз более высокая стойкость к хлоридной коррозии. Экономия на 304 оборачивается заменой пластин через 2–3 года при содержании хлоридов выше 100 мг/л.
4. Титан Grade 2: когда необходим
Титан Grade 2 (CP Ti, ASTM B265 Grade 2) — технически чистый титан с оксидной пассивирующей плёнкой TiO2. Практически неуязвим к хлоридной коррозии в отличие от нержавеющей стали.
Любая концентрация хлоридов, включая морскую воду (19 000+ мг/л Cl-). Стандарт для береговых объектов.
Промышленные воды, охлаждение в химических производствах, шахтные воды с высоким минеральным составом.
При T >60 °C и Cl >200 мг/л — 316L начинает корродировать. Титан держит до 300 °C.
Обычная городская вода ЦО/ГВС (Cl до 100–200 мг/л, T до 130 °C) — достаточно 316L. Ti в 6–10 раз дороже.
5. Спецсплавы: 254 SMO, Hastelloy, Inconel
Для особо агрессивных сред применяют суперстали и никелевые сплавы:
| Сплав | Применение | Стойкость |
|---|---|---|
| 254 SMO (1.4547) | Хлориды до 2000 мг/л, горячая морская вода | Cl-, SO4, pH 3–11 |
| Hastelloy C-276 | Кислоты (HCl, H2SO4), хлорсодержащие среды | HCl до 37%, H2SO4 до 40% |
| Inconel 625 | Высокотемпературные агрессивные среды | T до 500 °C, морская вода |
| Incoloy 825 | Кислоты при высоких температурах | H2SO4, H3PO4, кипящие кислоты |

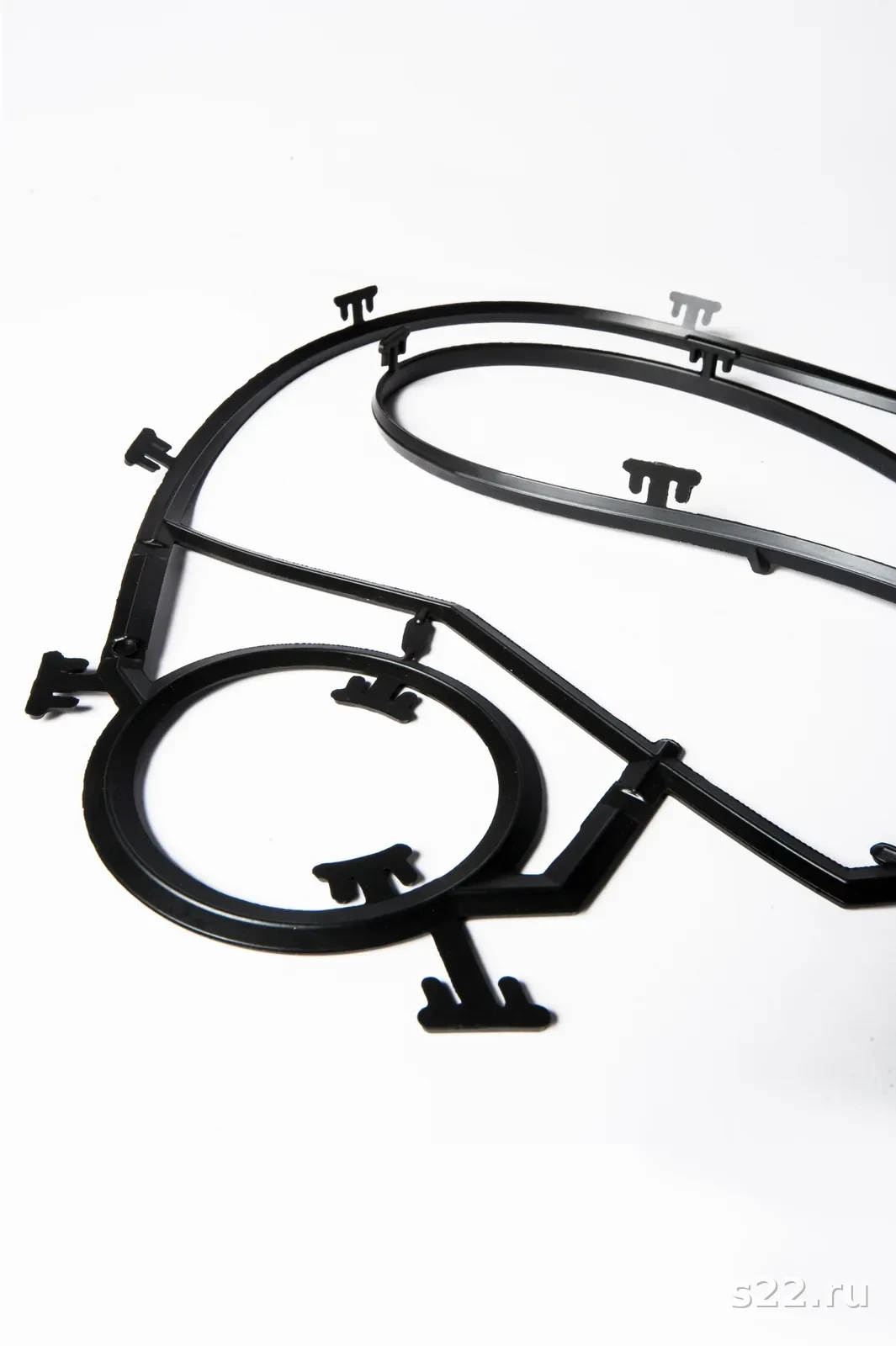

6. Материалы прокладок: EPDM, NBR, Viton, HNBR
| Материал | Tmax, °C | Подходящие среды | Не применять при | Ресурс (лет) |
|---|---|---|---|---|
| EPDM | 150 | Вода, пар, щёлочи, спирты | Нефтепродукты, минеральные масла | 5–8 |
| NBR | 120 | Нефтепродукты, масла, бензин | Горячая вода выше 80 °C, пар | 3–5 |
| HNBR | 150 | Нефтепродукты при высокой T | Ароматические углеводороды | 5–7 |
| Viton (FKM) | 180 | Кислоты, щёлочи, углеводороды | Горячие амины, ацетоны | 8–12 |
| EPDM-Peroxide | 170 | Пар, горячая вода выше 150 °C | Нефтепродукты | 6–9 |
7. Подбор по анализу воды
Правильный выбор материала возможен только при знании состава рабочей среды. Ключевые параметры анализа воды для подбора ЗИП:
Главный фактор коррозии нержавейки. До 200 мг/л: 316L при T ниже 60 °C. 200–500 мг/л: 316L при T ниже 40 °C или Ti. Выше 500 мг/л: Ti.
pH 6–8: все нержавеющие стали применимы. pH 4–6 или 8–10: 316L, обязательно уточнять с производителем. pH ниже 4: Hastelloy C-276 или Ti.
При высокой T риск коррозии резко растёт. Cl 200 мг/л при T=40 °C: 316L ОК. Те же Cl при T=80 °C: Ti. T выше 150 °C: специальные сплавы.
Следы нефтепродуктов в воде: прокладки NBR вместо EPDM. H2S выше 5 мг/л: специальная сталь против сероводородного растрескивания.
Пластинчатый ТО на нагреве воды бассейна. Состав воды: хлориды 450 мг/л, T=42 °C, pH=7,2, хлорирование активным хлором. Первый аппарат с 316L пластинами вышел из строя за 3,5 года. Заменили на Ti Grade 2. Через 5 лет — ни одного повреждения. Переплата за Ti (× 7 дороже 316L) окупилась за 1,5 года, исключив ещё одну аварийную замену.
8. Decision-таблица: среда → материал
| Среда / условие | Материал пластин | Материал прокладок |
|---|---|---|
| ЦО/ГВС, горячая вода до 130 °C | AISI 316L | EPDM |
| Пар до 150 °C | AISI 316L | EPDM-Peroxide / Viton |
| Минеральные масла, нефтепродукты | AISI 316L | NBR / HNBR |
| Морская вода, рассолы (любые Cl-) | Титан Grade 2 | EPDM / Viton |
| Бассейн (Cl-: 300–600 мг/л, активный хлор) | Титан Grade 2 | EPDM / Viton |
| Слабые кислоты (pH 4–6) | Титан / 254 SMO | Viton (FKM) |
| HCl концентрированная, H2SO4 | Hastelloy C-276 | Viton / Kalrez |
| Пищевая промышленность (CIP-промывка) | AISI 316L | EPDM FDA / Viton FDA |
Пастеризатор пива на ТО Alfa Laval M15. CIP-промывка щелочью (NaOH 2%) + кислотой (HNO3 1%) 2 раза в сутки. Температура до 95 °C. Исходный материал: 316L + EPDM. Прокладки EPDM менялись раз в 9 месяцев — разрушались от частых термоциклов (5–10 циклов/день). Перешли на EPDM-Peroxide. Срок службы прокладок вырос до 2,5 лет. Годовая экономия на ЗИП: 85 000 руб.
9. Частые ошибки при выборе материала
304 вместо 316L при хлоридах 150 мг/л: экономия 20%, но питтинговая коррозия через 2–3 года. Итоговые затраты в 3–5 раз выше.
EPDM в нефтепродуктах набухает и теряет упругость. Течь через 2–8 недель. Нужен NBR или HNBR.
Разная жёсткость = неравномерный обжим = течь на старых прокладках через 3–6 месяцев.
316L при Cl 18000 мг/л (морская вода) и T >40 °C: питтинг за 6–18 месяцев. Нужен Ti Grade 2.
Для подбора ЗИП с правильным материалом — перейдите в каталог ЗИП: пластины и прокладки или обратитесь к инженерам S22. Читайте также: теплообменники из нержавеющей стали, замена теплообменника.
