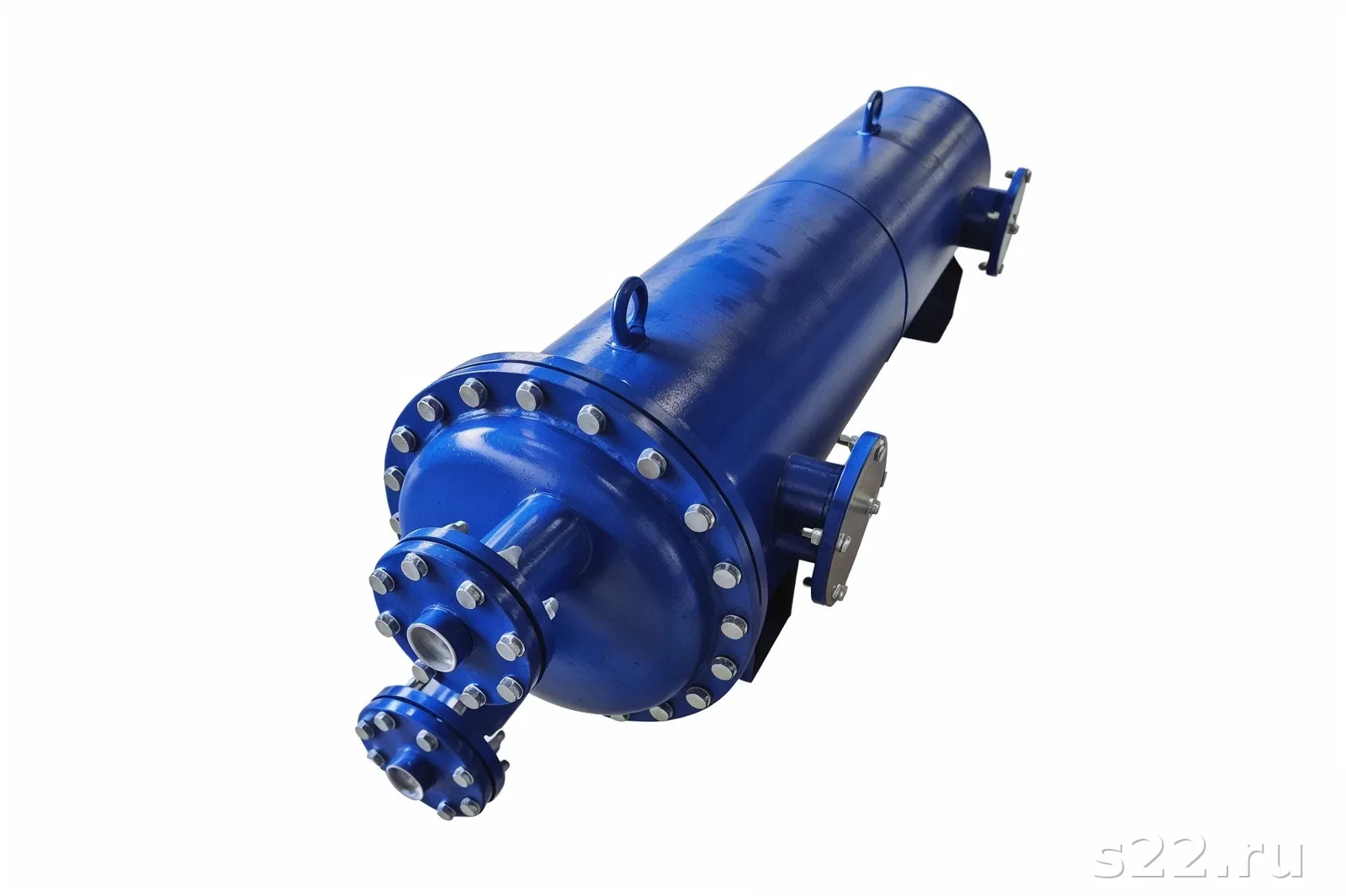

1. Что такое замена теплообменника
На практике «замена теплообменника» означает разные вещи. Чаще всего — замену прокладок (уплотнений), которые потеряли эластичность. Реже — замену нескольких пробитых пластин. Полная замена аппарата нужна редко: только если корпус изношен или аппарат устарел конструктивно.
Правильно диагностировать причину и объём необходимых работ — ключ к экономии. Обратитесь к нашим инженерам — определим, что нужно именно вашему аппарату. Также читайте: причины замены водяного теплообменника.
2. Когда нужна замена: признаки
Симптомы, требующие замены ЗИП или аппарата:
После подтяжки шпилек по моменту — течь не устранена. Прокладки задубели и требуют замены.
Температура на выходе ниже расчётной на 10 °C и более. Причина: накипь или коррозия пластин.
dP вырос в 1,5–2 раза от паспортного при том же расходе — каналы засорены или пластины деформированы.
В одном контуре появился запах или состав другого теплоносителя — пробой пластины. Немедленная остановка.
EPDM: 5–8 лет. NBR: 3–5 лет. Даже без явных признаков — плановая замена по регламенту.
CIP-промывка не восстановила КПД — пластины повреждены коррозией, нужна замена пакета.
3. Виды замены: ЗИП или новый аппарат
| Ситуация | Объём работ | Стоимость (от нового) | Срок |
|---|---|---|---|
| Течь по прокладкам, пластины целые | Замена прокладок | 5–15% | 1 день |
| 1–5 пробитых пластин из 50+ | Замена повреждённых пластин | 3–10% | 1–2 дня |
| Более 20% пластин с коррозией | Замена полного пакета пластин | 30–60% | 3–5 дней |
| Аппарат старше 20 лет, изношен корпус | Новый аппарат | 100% | 2–8 недель |
| Замена прокладок + пластин одновременно | Полная переборка с ЗИП | 20–40% | 2–3 дня |
4. Замена прокладок: пошагово
Замена прокладок — самая частая операция с ЗИП. Её можно выполнить силами обслуживающего персонала при наличии инструмента и комплекта ЗИП.
Остановить аппарат, перекрыть запорную арматуру обоих контуров, дождаться охлаждения до 40 °C, сдренировать теплоноситель.
Открутить стяжные гайки (динамометрический ключ), отодвинуть подвижную плиту, разобрать пакет пластин по одной, пронумеровать порядок.
Снять старые прокладки (нагрев феном помогает), очистить канавку от клея, промыть пластины моющим средством. Осмотреть на коррозию.
Новые прокладки вставить в канавку (клееные — с тонким слоем клея по типу LOCTITE 480). Дать высохнуть согласно инструкции производителя.
Собрать пакет в порядке согласно схеме. Затянуть шпильки по схеме «крест-накрест» до паспортного момента (Lmin–Lmax из документации).
Заполнить водой, поднять давление до 1,25 × Рраб, выдержать 30 минут. Нет течей — можно запускать в работу.
5. Замена пластин
Пластины меняют при коррозионных повреждениях, трещинах гофра или деформации. Подробнее о подборе материалов — в нашем руководстве по материалам пластин. О нержавеющих аппаратах читайте: теплообменники из нержавеющей стали.
| Тип замены | Когда применяется | Что нужно сообщить при заказе |
|---|---|---|
| Замена отдельных пластин | 1–5 пробитых пластин | Марка аппарата, типоразмер пластины, количество |
| Замена части пакета | Группа пластин с коррозией | Марка, текущее кол-во пластин, кол-во к замене |
| Полный новый пакет | >20% повреждений, увеличение мощности | Марка, параметры теплообмена, материал |
| Замена на улучшенный материал | Хроническая коррозия, агрессивная среда | Анализ воды, температура, давление |
Пластинчатый ТО Sondex S47 на охлаждении технологической воды. Хлориды 480 мг/л, T = 75 °C. Через 4 года — 7 пробитых пластин из 60 (AISI 316). Заменили все 60 пластин на Ti Grade 2, прокладки на Viton. Через 3 года после замены — ни одного повреждения. Инвестиция окупилась отсутствием аварийных простоев стоимостью 200–500 тыс. руб. в день.
6. Когда менять весь аппарат
Полная замена аппарата оправдана в нескольких случаях:
- Корпус изношен: коррозия рамы, трещины несущих плит, сорванная резьба шпилек
- Устаревшая геометрия: аппараты 1980–2000 гг. потребляют на 20–40% больше энергии
- ЗИП дороже 50% нового: плюс уже истёкший ресурс корпуса
- Изменились параметры процесса: мощность, давление, среда не соответствуют исходному ТЗ
7. Стоимость замены
Стоимость зависит от типа аппарата, объёма ЗИП и марки. Ориентиры 2026 г.:
| Объём работ | Малый ТО (10–30 пл.) | Средний ТО (50–100 пл.) | Крупный ТО (100+ пл.) |
|---|---|---|---|
| Комплект EPDM-прокладок | 3 000–15 000 руб. | 20 000–60 000 руб. | 60 000–200 000 руб. |
| Одна пластина AISI 316L | 500–2 000 руб. | 2 000–6 000 руб. | 5 000–20 000 руб. |
| Полный пакет пластин AISI 316L | 10 000–50 000 руб. | 80 000–250 000 руб. | 200 000–800 000 руб. |
| Новый аппарат (аналог АСТЕРА) | 30 000–120 000 руб. | 120 000–500 000 руб. | 500 000–3 000 000 руб. |
Точные цены зависят от марки и типоразмера. Чтобы узнать стоимость для вашего аппарата — перейдите в раздел ЗИП: пластины и прокладки или обратитесь к инженеру S22. Подробнее о ценах — в статье сколько стоит замена теплообменника.
8. Как подобрать ЗИП
Правильный подбор ЗИП — гарантия долгосрочной работы после замены.
Марка, серийный номер, год выпуска, число пластин — всё на шильде на неподвижной плите.
Если шильда не читается — фото пластины с двух сторон (гофр, отверстия). Подберём по геометрии.
Материал прокладки зависит от рабочей среды: EPDM для воды/пара, NBR для нефтепродуктов, Viton для агрессивных сред.
Сколько нужно прокладок (полный комплект = число пластин × 2), сколько и каких пластин заменить.
9. Аналоги зарубежных марок
После ухода ряда европейских производителей с российского рынка возрос спрос на аналоги ЗИП. S22 предлагает:
| Оригинальный аппарат | Аналог аппарата | Аналог ЗИП | Страна |
|---|---|---|---|
| Alfa Laval M10/M15/M20 | АСТЕРА АС-60/АС-100 | Совместимые пластины и прокладки | Россия |
| Sondex S37/S47 | Funke FP10/FP16 | Прокладки NBR/EPDM/Viton | Германия |
| GEA VT10/VT20 | Tranter GX-18/GX-26 | Пластины 316L/Ti | Швеция/США |
| Tranter GX-series | АСТЕРА / Thermowave | Через подбор по геометрии | Россия/Германия |
47 теплообменников Alfa Laval M10B в тепловых пунктах. Оригинальные прокладки EPDM недоступны. Заказали совместимые аналоги отечественного производства. Все 47 аппаратов переведены на аналоговый ЗИП, из них 3 — с заменой части пластин на российский аналог. За 2 года — ни одной аварии, прокладки держат без замечаний.
10. Профилактика и продление ресурса
Правильная эксплуатация снижает частоту замен и стоимость владения аппаратом. Основные меры:
- Качество воды: жёсткость до 3 мг-экв/л, pH 7–8, хлориды до 200 мг/л (для 316L)
- Давление: не превышать Рmax из паспорта, установить предохранительный клапан
- Фильтрация: фильтр 0,5–1 мм перед аппаратом для защиты от взвеси
- CIP-промывка: раз в 1–3 года (в зависимости от жёсткости воды и температуры)
- Плановая замена прокладок: каждые 5–7 лет, не дожидаясь течей
