Что означает мощность 40 кВт

Когда говорят «пластинчатый теплообменник 40 кВт», имеется в виду тепловая мощность Q = 40 кВт — количество тепла, которое аппарат передаёт от горячего теплоносителя к холодному в единицу времени. Это не электрическая мощность и не производительность насоса.

40 кВт — практически важная точка: такая нагрузка типична для:

Запас мощности: при подборе добавляйте 10–15% к расчётной нагрузке — на пиковые потребления и загрязнение поверхностей в процессе эксплуатации.

Связь мощности с расходом и температурами

Мощность теплообменника описывается уравнением теплового баланса:

Q = G₁ × c × (T_вх1 − T_вых1) = G₂ × c × (T_вых2 − T_вх2)
Где G — расход (кг/с), c ≈ 4186 Дж/(кг·К) для воды

Например, для ГВС с параметрами 90°C→60°C / 10°C→55°C мощность 40 кВт требует:

Выбор типоразмера пластин

Типоразмер определяет площадь одной пластины и, как следствие, суммарную площадь теплообмена при заданном числе пластин. Для диапазона 40 кВт применимы следующие типоразмеры:

Типоразмер Пл. одной пластины, м² Типичное число пластин для 40 кВт Макс. расход, м³/ч Примечание
TL6 (M6)0,03418–28до 25Оптимален при расходах до 5 м³/ч
TL10 (M10)0,06510–16до 60Меньше пластин, выше расход
TL15 (M15)0,146–10до 150Экономичен при высоких расходах
TL20 (M20)0,224–7до 300Избыточен для 40 кВт при малых расходах

Для большинства задач на 40 кВт при расходах до 2–3 м³/ч оптимален TL6 (M6) — компактный, дешёвый в обслуживании и широко доступный. При высоких расходах или повышенных требованиях к пропускной способности — TL10 (M10).

Материал пластин и прокладок

Выбор материала определяется средой и условиями работы:

Прокладки:

Расчёт площади поверхности

Площадь поверхности теплообмена F рассчитывается по основному уравнению теплопередачи:

F = Q / (k × LMTD)

Где:
Q — тепловая мощность, Вт
k — коэффициент теплопередачи, Вт/(м²·К)
LMTD — среднелогарифмический температурный напор, К

Расчёт LMTD

LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)

Для противотока (рекомендуется):
ΔT₁ = T_вх1 − T_вых2 (на «горячем» конце)
ΔT₂ = T_вых1 − T_вх2 (на «холодном» конце)

Пример расчёта для ГВС 40 кВт

Параметры: сеть 90/60°C, ГВС 10/55°C, противоток:

ΔT₁ = 90 − 55 = 35°C
ΔT₂ = 60 − 10 = 50°C
LMTD = (35 − 50) / ln(35/50) = −15 / ln(0,7) = −15 / (−0,357) ≈ 42°C

При k = 4500 Вт/(м²·К):
F = 40 000 / (4500 × 42) ≈ 0,21 м²
Число пластин TL6: 0,21 / 0,034 ≈ 6 плит → на практике 14–20 с учётом пристеночных эффектов
Важно: значение k = 4000–5000 Вт/(м²·К) справедливо для воды-воды без загрязнений. На практике добавляют коэффициент загрязнения rf = 0,0001–0,0002 м²·К/Вт на каждую поверхность. Итоговый k снижается до 2500–3500 Вт/(м²·К).

Точный расчёт выполняется в программе THdesign (Thermowave) или аналогах — учитываются профиль пластины, число ходов, гидравлическое сопротивление, расчётный запас. Читайте подробнее в статье Как подобрать пластинчатый теплообменник.

Онлайн-калькулятор площади поверхности

Расчёт площади поверхности для Q = 40 кВт

Введите параметры и нажмите «Рассчитать»

Модели Thermowave для 40 кВт

Thermowave — немецкий производитель с заводом в Клетцке, поставляющий пластинчатые теплообменники серии TL. Для мощности 40 кВт актуальны модели TL6 и TL10.

Параметр TL6-26 (26 пластин) TL10-18 (18 пластин)
Тепловая мощность (ГВС)~40 кВт~40 кВт
Площадь поверхности0,85 м²1,12 м²
Макс. расход на канал0,6 м³/ч1,2 м³/ч
Рабочее давление10 бар10 бар
Макс. температура180°C180°C
Масса (сухая)~12 кг~22 кг
ПрисоединениеDN 25DN 32
Прокладки стандартEPDMEPDM

Все модели Thermowave поставляются с паспортом, тепловым расчётом и сертификатом качества. Замена прокладок выполняется на объекте без специального инструмента.

Подробнее о серии: Каталог теплообменников Thermowave и Что такое пластинчатый теплообменник.

Схемы подключения для 40 кВт

ГВС (горячее водоснабжение)

Наиболее частое применение — узел ГВС в ИТП (индивидуальном тепловом пункте). Рекомендуемая схема — одноступенчатая с противотоком:

Подробное описание схем: Схема подключения пластинчатого теплообменника.

Отопление

При использовании в контуре отопления (разделение сети и дома):

Параллельное подключение (при нестабильной нагрузке)

Если нагрузка варьируется от 15 до 40 кВт, экономично подключить два аппарата TL6 по 20–25 кВт параллельно: при малой нагрузке работает один, при пиковой — оба. Это снижает скорость износа прокладок.

Обвязка: Обвязка теплообменника: оборудование и схемы.

Монтаж и подключение

Монтаж теплообменника 40 кВт выполняется по той же методике, что и для любого пластинчатого ТО. Ключевые моменты:

  1. Фундамент и ориентация: аппарат устанавливается вертикально на жёстком основании. При весе 12–22 кг достаточно металлической рамы или пола ИТП.
  2. Направление потоков: горячий теплоноситель — сверху вниз, холодный — снизу вверх (обеспечивает противоток).
  3. Фильтры: сетчатый фильтр 0,5 мм на каждом входе — обязательно.
  4. Запорная арматура: шаровые краны на входах и выходах для обслуживания без остановки системы.
  5. Опрессовка: после монтажа — гидравлическое испытание при давлении 1,5 × рабочее, но не более номинального для аппарата.
  6. Первый пуск: медленно открывают краны, проверяют отсутствие течей в течение 30 минут.

Подробный пошаговый алгоритм: Подключение теплообменника: пошаговая инструкция.

Документация: сохраните паспорт теплообменника — в нём указаны момент затяжки шпилек (для TL6 обычно 50–80 Н·м), допустимые среды и параметры испытания.

Обслуживание теплообменника 40 кВт

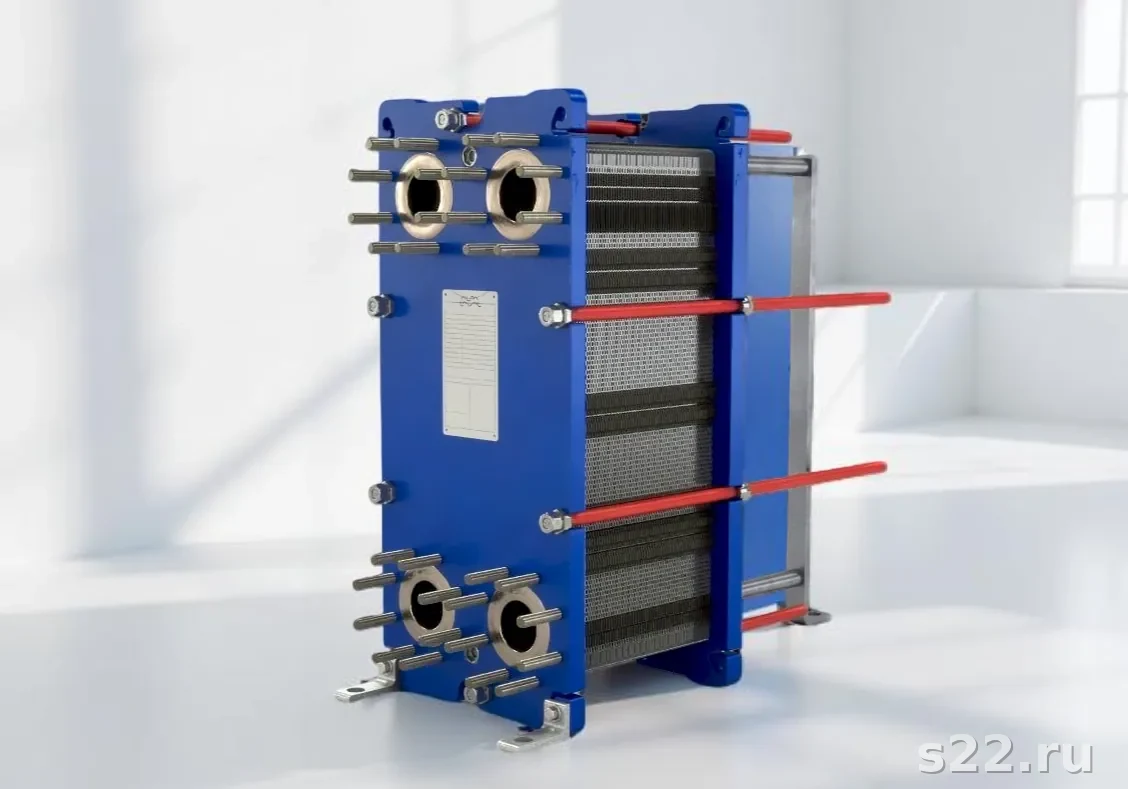

Разборный пластинчатый ТО удобен в обслуживании: доступ к пластинам без сварки и специнструмента.

Периодичность

CIP-промывка (без разборки)

Подключается агрегат с раствором 2–5% лимонной кислоты (для карбонатных отложений) или 0,5–1% каустической соды (органические загрязнения). Циркуляция 60–90 минут, затем промывка водой.

Полный регламент: Обслуживание пластинчатого теплообменника.
