Как подобрать пластинчатый теплообменник: чек-лист и формулы расчёта
Количество пластин определяют расчётом требуемой поверхности теплопередачи и проверкой гидравлического сопротивления. На результат влияют расходы, температуры, свойства теплоносителей, загрязнение, размер канала и допустимая потеря давления.
Пошаговый алгоритм подбора ПТО: от исходных данных до выбора модели. Формулы Q, LMTD, площади теплообмена. Чек-лист для заказа, выбор бренда и материалов.
Инженеры S22 · подбор и поставка теплообменников
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
Главное за 30 секунд: Для подбора ПТО нужно 5 параметров: Q (кВт), 4 температуры (T1вх, T1вых, T2вх, T2вых), рабочее давление, тип сред, материалы. Расчёт: Q = G×Cp×ΔT, LMTD = (ΔT1−ΔT2)/ln(ΔT1/ΔT2), F = Q/(k×LMTD). Запас площади — 15–25%. Онлайн-подбор от инженеров S22 — за 1 час.
🔢
Формулы
Q, LMTD, площадь — все расчётные формулы с примерами
📋
Чек-лист
Полный перечень данных для заказа ПТО
🔧
Калькулятор
Онлайн-расчёт мощности прямо на странице
📞
Бесплатный подбор
Инженер подберёт ПТО под ваши параметры за 1 час
1. Что означает «подобрать» теплообменник

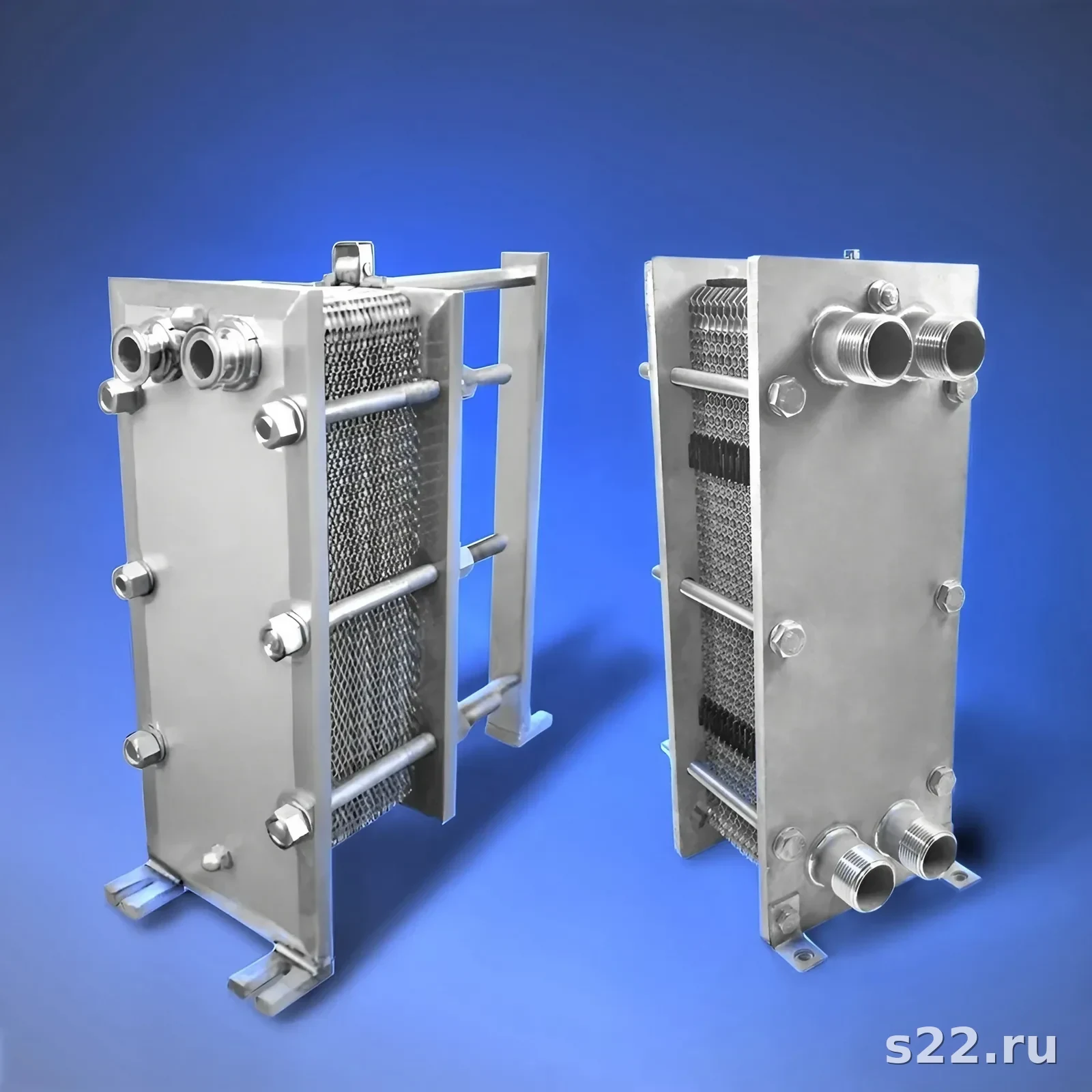

Разборные пластинчатые теплообменники для подбора по конструкции и площади
Подбор пластинчатого теплообменника (ПТО) — это процесс выбора модели с конкретными параметрами (площадь пластин, давление, материалы) на основе тепловых и гидравлических расчётов. Расчёт ПТО включает несколько этапов: определение тепловой мощности, расчёт LMTD, оценку площади и выбор типоразмера по каталогу производителя.
Тепловая мощность Q
Количество теплоты, передаваемой через ПТО за единицу времени (Вт или кВт). Определяется по балансовому уравнению для одного из контуров.
LMTD
Логарифмическая средняя разность температур — движущая сила теплообмена. Чем выше LMTD — тем меньше площадь пластин нужна для той же мощности.
k (коэффициент теплопередачи)
Интенсивность теплообмена, Вт/(м²·К). Для ПТО — 3000–8000 Вт/м²·К. Зависит от типа жидкостей, скорости потока, конструкции пластин.
Площадь теплообмена F
Суммарная площадь всех пластин в пакете, м². Определяет тепловую мощность ПТО при заданных параметрах. F = Q / (k × LMTD).
Неправильный подбор приводит к двум типичным проблемам: занижение мощности (ПТО не справляется с нагрузкой) или завышение (дорогой и громоздкий аппарат). Оба случая решаются обращением к инженеру — расчёт занимает 30–60 минут.
Для подбора ПТО необходимы точные исходные данные. Без них расчёт невозможен. Минимальный набор:
Параметр
Обозначение
Единица
Пример
Тепловая мощность
Q
кВт
500 кВт
Температура входа первичного
T1вх
°C
95°C
Температура выхода первичного
T1вых
°C
70°C
Температура входа вторичного
T2вх
°C
50°C
Температура выхода вторичного
T2вых
°C
70°C
Рабочее давление (каждый контур)
P1, P2
МПа (бар)
0,8 МПа / 0,4 МПа
Тип рабочей среды
—
—
Вода / вода
Расход (первичный или вторичный)
G
м³/ч или кг/с
20 м³/ч
Если не знаете расход или мощность: Задайте известные параметры (например, площадь отапливаемого здания в м² → мощность ≈ 80–120 Вт/м² для Москвы). Расход можно вычислить из мощности: G = Q / (Cp × ΔT) = 500 кВт / (4,187 × 25°C) = 4,78 кг/с ≈ 17,2 м³/ч.
LMTD — ключевой параметр: чем он выше, тем меньше площадь пластин нужна для той же мощности и тем дешевле аппарат. На LMTD влияют температуры входа/выхода обоих контуров.
Тип задачи
Температуры (T1/T2)
LMTD
Площадь (отн.)
Отопление ИТП (высокий LMTD)
95°C/70°C → 50°C/70°C
22,4°C
1,00
Отопление ИТП (малый ΔT)
80°C/65°C → 55°C/65°C
12,1°C
1,85
ГВС (высокий LMTD)
95°C/65°C → 10°C/60°C
34°C
0,66
Охлаждение масла
60°C/45°C → 12°C/22°C
28°C
0,80
Практический вывод: Чем больше разница между температурами горячего и холодного теплоносителей, тем выше LMTD и тем компактнее ПТО. Если температуры близки (например, охлаждение с 25°C до 20°C), потребуется очень большая площадь пластин. В таких случаях рассматривают другие типы теплообменников или изменяют схему.
После расчёта требуемой площади выбирают модель ПТО из каталога. Площадь одной пластины зависит от типоразмера: от 0,02 м² (малые модели для бытовых систем) до 0,5–1,2 м² (промышленные аппараты).
Серия ПТО
Площадь 1 пластины
Диапазон применения
Бренды
Малые (BAS, CB)
0,02–0,06 м²
Бытовые системы, до 100 кВт
Alfa Laval CB, Danfoss XB
Средние (T/M)
0,06–0,14 м²
ИТП жилых домов, 100–2000 кВт
Alfa Laval T20/T50, Sondex S22
Крупные (P/L)
0,14–0,5 м²
Промышленность, от 1000 кВт
Alfa Laval P65/TL, Funke FP 60
Промышленные
0,5–1,2 м²
Энергетика, нефтехимия, от 5000 кВт
GEA N100/NT250, Tranter GD
Число пластин — не произвольное: У каждой серии ПТО минимальное и максимальное число пластин (от 10 до 700+). Производитель проводит проверочный расчёт и подбирает оптимальное число пластин для конкретного режима. При самостоятельном подборе по F указывайте расчётную площадь — производитель скомпонует пакет.
Материал пластин определяет коррозионную стойкость ПТО к рабочим средам. Неправильный выбор материала — самая дорогостоящая ошибка при подборе теплообменника: замена пакета пластин стоит 40–70% от цены нового аппарата.
Материал
Рабочие среды
Ограничения
Применение
AISI 304
Пресная вода, конденсат, воздух
Нельзя: хлориды, кислоты
Отопление, ГВС (мягкая вода)
AISI 316L
Вода с хлоридами до 200 мг/л, слабые кислоты, пищевые среды
Нельзя: хлориды выше 1000 мг/л
ГВС, пищевая промышленность, ИТП
Титан
Морская вода, хлориды любые концентрации, агрессивные среды
Дорогой (в 3–5 раз дороже 316L)
Морские системы, химия
SMO 254
Высококонцентрированные хлориды
Цена близка к титану
Химическая промышленность
Никелевые сплавы
Щёлочи, плавиковая кислота
Очень дорого
Специальная химия
Правило хлоридов: Содержание хлоридов в воде — критичный параметр для выбора стали. До 50 мг/л — AISI 304. До 200 мг/л — AISI 316L. Выше 200 мг/л или при неизвестном содержании — титан. Хлориды в морской воде — 19 000 мг/л: только титан. Подробнее о материалах — в статье материалы пластин ПТО.
Прокладки (уплотнения) определяют химическую стойкость ПТО к рабочим средам и максимальную рабочую температуру. Неправильный выбор — набухание и разрушение прокладок с немедленной течью.
Материал
Среды
Tmax
Нельзя применять
EPDM
Горячая вода, пар, конденсат, слабые кислоты
+150°C
Нефтепродукты, минеральные масла
NBR
Минеральные масла, нефтепродукты
+120°C
Горячая вода выше 120°C, растворители
FKM (Viton)
Агрессивная химия, нефть при высокой T
+200°C
Кетоны, амины
HNBR
Горячая вода до 150°C, пар
+150°C
Нефтепродукты ненасыщенные
PTFE
Концентрированные кислоты, щёлочи
+260°C
Требует более высокого момента затяжки
Для большинства систем ИТП (ГВС и отопление) применяют EPDM. Для масляных систем (охлаждение масла компрессора, гидростанции) — NBR. Подробнее — в статье подбор уплотнений ПТО.
Введите расход и температуры одного контура — получите мощность Q
Тепловая мощность Q = — кВт Расход в кг/с: — · ΔT: —°C · Q = G × 4,187 × ΔT
Почему подбирают ПТО через S22
Расчёт за 1–2 часа
Тепловой расчёт, LMTD, площадь пластин — в рабочий день
67 брендов
Alfa Laval, Sondex, Funke, Ridan, КС — выбор под бюджет
Гарантия подбора
Если ПТО не соответствует задаче — заменим бесплатно
ЗИП и обслуживание
Прокладки и пластины в наличии — быстрая замена
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: подбор и расчёт пластинчатых теплообменников
Часто задаваемые вопросы
Как подобрать пластинчатый теплообменник самостоятельно? +
Подбор в 4 шага: 1) Рассчитайте Q = G × Cp × ΔT. 2) Рассчитайте LMTD = (ΔT₁−ΔT₂)/ln(ΔT₁/ΔT₂). 3) Оцените площадь F = Q/(k×LMTD), где k≈5000 Вт/м²·К для воды. 4) Выберите модель с F×1,20 (запас 20%). Для нетиповых задач — передайте исходные данные инженеру.
Какие данные нужны для подбора ПТО? +
Минимум: мощность Q или расход G, 4 температуры (T1вх, T1вых, T2вх, T2вых), рабочее давление каждого контура, тип рабочих сред. Дополнительно: концентрация хлоридов, диаметры трубопроводов, ограничения по габаритам.
Как рассчитать мощность теплообменника? +
Q = G × Cp × ΔT, где G — расход (кг/с), Cp = 4,187 кДж/(кг·К) для воды, ΔT — разность температур. Пример: G=5 кг/с, ΔT=25°C → Q = 523 кВт.
Как выбрать материал пластин? +
AISI 316L — для большинства задач (вода, ГВС, пищевые среды). Титан — морская вода, хлориды выше 200 мг/л. NBR прокладки — масляные системы. EPDM — ГВС и отопление.
Какой запас площади нужен при подборе? +
15–25% к расчётной площади. Запас компенсирует загрязнение пластин, отклонения параметров, погрешность расчёта. Запас более 40% нецелесообразен — увеличивает стоимость без пользы.
Что такое коэффициент теплопередачи k? +
k (Вт/м²·К) — интенсивность теплообмена. Для ПТО k = 3000–8000 Вт/м²·К (в 3–5 раз выше, чем у кожухотрубных). Зависит от скорости потоков и свойств сред. Для предварительного расчёта воды/воды используйте k=5000.
Какой бренд ПТО выбрать? +
Для ИТП: Alfa Laval, Danfoss (Ridan), Sondex — широкая сеть ЗИП. Для промышленности: Funke, GEA, Tranter. Для экономии: КС, АСТЕРА — цены на 30–40% ниже. Ключевой критерий — наличие ЗИП у дистрибьютора в вашем регионе.
Как выбрать прокладки для ПТО? +
EPDM — для воды, пара, ГВС и отопления до +150°C. NBR — для нефтепродуктов и масел до +120°C. FKM (Viton) — для агрессивной химии до +200°C. PTFE — для кислот и щелочей.
В чём разница между разборным и сварным ПТО? +
Разборный (с прокладками) — можно обслуживать, добавлять пластины, менять прокладки. Для систем с риском загрязнения. Сварной — компактнее, до 40 бар, нельзя разобрать. Для чистых сред и высокого давления.
Как влияет температура на подбор? +
Чем выше разница температур — тем больше LMTD и тем компактнее ПТО. При малой разнице температур (10–15°C) нужна большая площадь. При T выше 150°C — сварной или полусварной ПТО (EPDM не выдерживает).
Нужен ли запас по давлению? +
Да. Рабочее давление по паспорту ПТО должно превышать давление в контуре на 10–20%. При гидравлических ударах давление может кратковременно превышать рабочее на 30–50%. При такой вероятности выбирайте ПТО с запасом или устанавливайте гасители ударов.
Подберём пластинчатый теплообменник под ваши параметры
Тепловой расчёт, выбор материалов, КП — в течение 1 рабочего дня. Бесплатно.
Тепловую нагрузку и температуры на входе и выходе обоих контуров.
Расход и свойства каждого теплоносителя.
Допустимое сопротивление и требования к скорости потока.
Материал пластин, тип уплотнений и запас поверхности на загрязнение.
Почему число пластин нельзя выбрать отдельно
Увеличение пакета расширяет поверхность, но меняет скорость потока и сопротивление каналов. Поэтому итоговую компоновку проверяют одновременно по теплопередаче, потерям давления, числу ходов и доступному месту.
Подбор оборудования по исходным данным
После определения нагрузки выбирают типоразмер, число ходов и каналов, а затем проверяют скорость среды и потерю давления. Для разборного аппарата отдельно согласуют материал пластин, прокладки и доступное место для открытия рамы.
Когда полезен онлайн-расчёт
Калькулятор помогает получить предварительную оценку по расходам и температурам, но итоговый подбор подтверждают по свойствам сред, загрязнению, присоединениям и конкретной модели.
Подбор пластинчатого оборудования для разных контуров
Задача
Что проверить
Отопление
Нагрузку, температуры, расходы и сопротивление.
ГВС
Температуры, расход воды, пластины и уплотнения.
Вентиляция
Воздух, греющий контур и присоединения.
Греющий и нагреваемый теплоноситель
Для каждого потока фиксируют среду, расход и температуры входа и выхода. Так определяют нагрузку, площадь, число каналов и допустимый перепад давления.
Вопросы и ответы
Как рассчитать количество пластин теплообменника?
Сначала находят требуемую поверхность по тепловой нагрузке и температурному напору, затем выбирают типоразмер пластины и проверяют гидравлику. Итоговое число уточняют по каналам и допустимому сопротивлению.
Что влияет на поверхность теплопередачи?
Нагрузка, температуры, свойства сред, коэффициент теплопередачи и загрязнение. Чем сложнее условия, тем важнее проверка запаса поверхности.
Зачем учитывать загрязнение?
Отложения ухудшают теплопередачу и уменьшают проходное сечение каналов. Условия загрязнения закладывают в расчёт и схему обслуживания.
Можно ли подобрать аппарат только по мощности?
Нет. При одинаковой мощности различаются расходы, температуры, давление и свойства сред, поэтому одного значения нагрузки недостаточно.
Как выбрать пластинчатый теплообменник для отопления?
Задайте нагрузку, температуры и расходы обоих контуров, затем проверьте площадь, сопротивление, материалы и присоединения. Для разборного исполнения учитывают доступ к пакету.
Какие параметры пластинчатого аппарата важнее всего?
Тепловая нагрузка, расходы, температуры, давление, площадь, число ходов, материал пластин и тип уплотнений рассматривают вместе, а не по одному показателю.
Можно ли доверять предварительному калькулятору?
Он подходит для первого приближения, если исходные данные полны. Перед заказом результат проверяют по реальным свойствам среды и допустимому гидравлическому сопротивлению.
Как подобрать пластинчатый теплообменник для вентиляции?
Указывают расход и температуры греющего контура, параметры воздуха, нагрузку и допустимое сопротивление. Затем проверяют материал и присоединения.
Какие условия важны при подборе ПТО для ГВС?
Нужны расходы и температуры обоих контуров, давление, качество воды, материал пластин и уплотнений, а также доступ для очистки.
