1. Ключевые понятия: питтинг, МКК, PRE

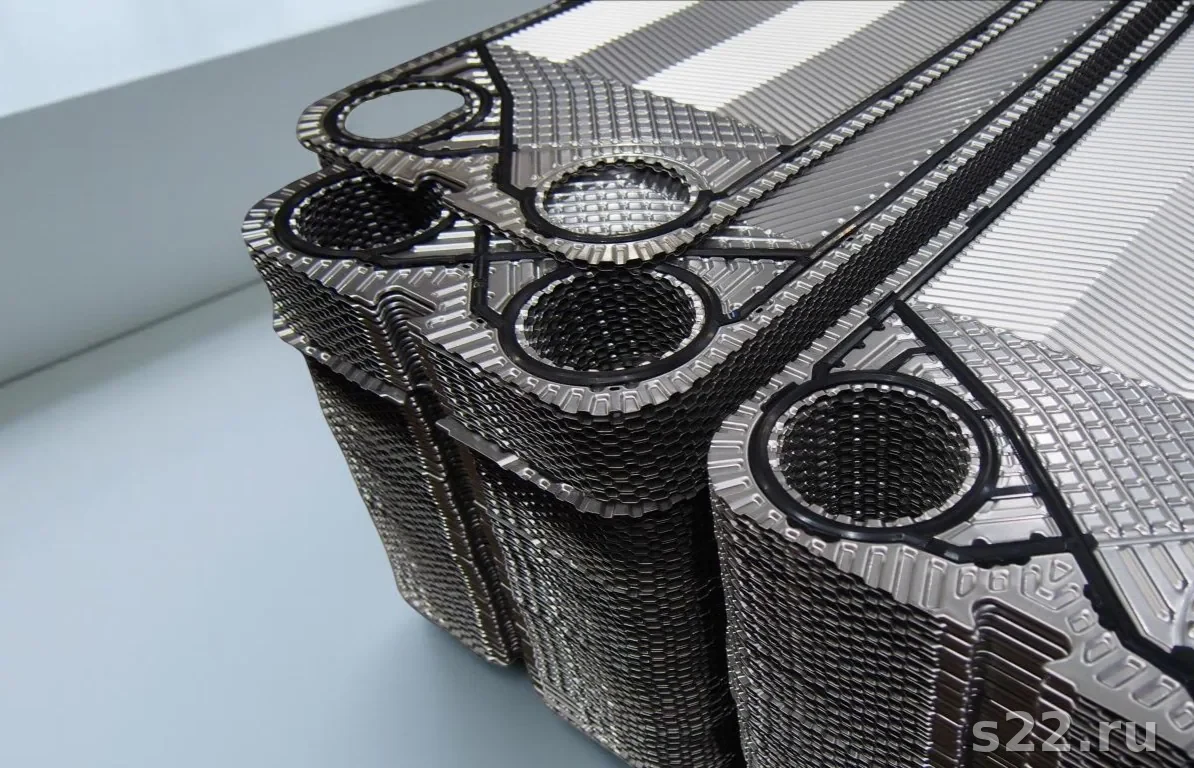

Прежде чем выбирать материал пластин, нужно понять три термина, которые определяют коррозионную стойкость любого сплава в рабочей среде теплообменника.
2. AISI 304 (1.4301): базовый материал
AISI 304 — наиболее распространённая нержавеющая сталь в мире. Состав: 18–20% Cr, 8–10,5% Ni, углерод не более 0,08%. Доступна в исполнении 304L (C не более 0,03%) для сварных конструкций.
Применение: питьевая и техническая вода, воздух, пар чистый, молоко и нейтральные пищевые среды, пивоварение при отсутствии моющих средств с хлором.
Ограничения: хлориды выше 200 мг/л вызывают питтинг. Морская вода — категорически запрещена. Соляная и серная кислота — не применять. Концентрация хлоридов в ТЭЦ-воде после добавки противонакипных реагентов может превысить допустимый уровень.
3. AISI 316L (1.4404): молибденовая сталь
AISI 316L — «рабочая лошадка» промышленных теплообменников. Ключевое отличие от 304 — добавка 2–3% молибдена, которая кардинально улучшает стойкость к хлоридному питтингу и щелевой коррозии. Буква «L» означает пониженное содержание углерода (не более 0,03%) — это исключает МКК при сварке пластин.
Применение: большинство промышленных теплообменников, морская вода при температуре ниже 30°C и концентрации до 500 мг/л хлоридов, разбавленные кислоты (фосфорная, уксусная, слабая серная), горячее водоснабжение, пищевая промышленность с применением хлорных моющих средств.
Ограничения: морская вода с полной солёностью при нагреве свыше 30°C уже опасна. Концентрированная соляная кислота — запрещена. Щелевые зазоры в конструкции (уплотнения) — зона повышенного риска питтинга даже при допустимом составе среды.
Подробнее о выборе пластинчатых теплообменников читайте в статье как выбрать пластинчатый теплообменник — там разобраны критерии подбора по рабочим параметрам.
↑ К оглавлению4. Титан Gr.1 (3.7025): максимальная стойкость к хлоридам
Технически чистый титан Grade 1 — эталон коррозионной стойкости в водных хлоридсодержащих средах. Пассивная плёнка TiO₂ на поверхности не разрушается хлоридами при любых практически встречающихся концентрациях.
Применение: морская вода при любой температуре, рассолы с высокой концентрацией хлоридов, хлорная вода (производство гипохлорита), окислительные кислоты (азотная, хромовая), морские платформы и опреснительные установки.
Ограничения: не стоек к восстановительным кислотам (HCl, H₂SO₂ концентрированная, HF). Необходимо заземление во избежание электролитической коррозии. Сложнее в обработке — более высокая стоимость изготовления пластин.
О применении теплообменников в агрессивных средах химической промышленности — в статье применение кожухотрубных теплообменников в химии.
↑ К оглавлению5. SMO 254 (1.4547): супераустенитная сталь
SMO 254 — супераустенитная нержавеющая сталь с повышенным содержанием молибдена (6%) и азота (0,2%). Разработана специально для применений, где AISI 316L уже недостаточно стойка, но титан избыточен по стоимости.
Применение: морская вода при температуре до 60–70°C (критичная зона для 316L), сильно засоленные промышленные воды, производство удобрений, целлюлозно-бумажная промышленность (отбельные растворы), нефтехимия.
Ограничения: при концентрации хлоридов выше 10000 мг/л и температуре свыше 60°C — предпочтительнее титан. Не применяется для восстановительных кислот.
6. Hastelloy C276 (2.4819): никелевый сплав для кислот
Hastelloy C276 — никелевый сплав (Ni-Cr-Mo-W) с исключительной стойкостью к большинству минеральных и органических кислот. Применяется там, где ни нержавеющие стали, ни титан не обеспечивают необходимый ресурс.
Применение: производство соляной кислоты, травление металлов, синтез удобрений, нефтепереработка (серосодержащие среды), фармацевтика, очистка сточных вод с высокими концентрациями кислот.
Ограничения: не стоек к горячей концентрированной азотной кислоте и хлорной среде с сильными окислителями. Высокая стоимость — применяется только при невозможности использования более доступных материалов.
Для правильной гидравлической обвязки теплообменника с агрессивной средой смотрите рекомендации в статье обвязка и монтаж теплообменников.
↑ К оглавлению7. Матрица совместимости сред и материалов пластин
Сводная таблица стойкости материалов пластин к наиболее распространённым рабочим средам. Оценка: ✓ — применять, ⚠ — с ограничениями, ✗ — не применять.
| Среда | AISI 304 | AISI 316L | Титан Gr.1 | SMO 254 | Hastelloy C276 |
|---|---|---|---|---|---|
| Питьевая/техн. вода (Cl- ниже 100 мг/л) | ✓ | ✓ | ✓ | ✓ | ✓ |
| Морская вода (Cl- 19000 мг/л, 20°C) | ✗ | ⚠ | ✓ | ✓ | ✓ |
| Морская вода (60°C и выше) | ✗ | ✗ | ✓ | ⚠ | ✓ |
| 5% HCl (соляная кислота) | ✗ | ✗ | ✗ | ✗ | ✓ |
| 5% H₂SO₂ (серная кислота) | ✗ | ⚠ | ✗ | ⚠ | ✓ |
| Аммиак NH₃ (водный раствор) | ✓ | ✓ | ✓ | ✓ | ✓ |
| CO₂ (под давлением) | ✓ | ✓ | ✓ | ✓ | ✓ |
| Хлориды 2000 мг/л, 50°C | ✗ | ⚠ | ✓ | ✓ | ✓ |
8. PRE-число: формула и сравнительная таблица
PRE (Pitting Resistance Equivalent) рассчитывается по химическому составу стали. Формула учитывает вклад хрома, молибдена и азота в формирование стойкой пассивной плёнки:
Молибден влияет в 3,3 раза сильнее хрома — именно поэтому переход от 316L (2%Mo) к SMO 254 (6%Mo) даёт такой скачок PRE. Азот в аустенитных сталях повышает PRE и механическую прочность одновременно.
| Материал | %Cr | %Mo | %N | PRE (расч.) | Критическая темп. питтинга, °C |
|---|---|---|---|---|---|
| AISI 304 (1.4301) | 18 | 0 | 0,05 | 18,8 | ниже 15 |
| AISI 316L (1.4404) | 17 | 2,1 | 0,05 | 24,7 | ниже 30 |
| SMO 254 (1.4547) | 20 | 6,1 | 0,20 | 43,3 | выше 70 |
| Hastelloy C276 | 16 | 16 | — | 68,8+ | выше 100 |
| Титан Gr.1 | иной механизм защиты (TiO₂) | — | практически нет питтинга | ||
9. Алгоритм выбора материала пластин
Используйте следующий алгоритм для первичного определения материала под вашу рабочую среду. После предварительного выбора — обязательна консультация с инженером под конкретные параметры.
Расчёт теплообменника под конкретные параметры — в статье услуга расчёта теплообменника. Мы подберём не только типоразмер, но и материал пластин.
↑ К оглавлению10. Примеры из практики
Предприятие эксплуатировало теплообменник с пластинами AISI 316L на контуре охлаждения реактора синтеза. Рабочая среда — 3% серная кислота, температура 40–60°C, расход 12 м³/ч. Через 8 месяцев — протечки из-за питтинга.
Проект опреснения морской воды для нужд промышленного предприятия на побережье. Исходная спецификация предусматривала AISI 316L — стандартный выбор проектировщиков. Рабочая температура греющего контура — 70°C.
Центральный тепловой пункт в Московской области. Теплоноситель — сетевая вода с содержанием хлоридов 80–120 мг/л, температура до 95°C. Первичный контур подпиточной воды — с хлорированием 0,3–0,5 мг/л.
