1. Что входит в обвязку охладителя

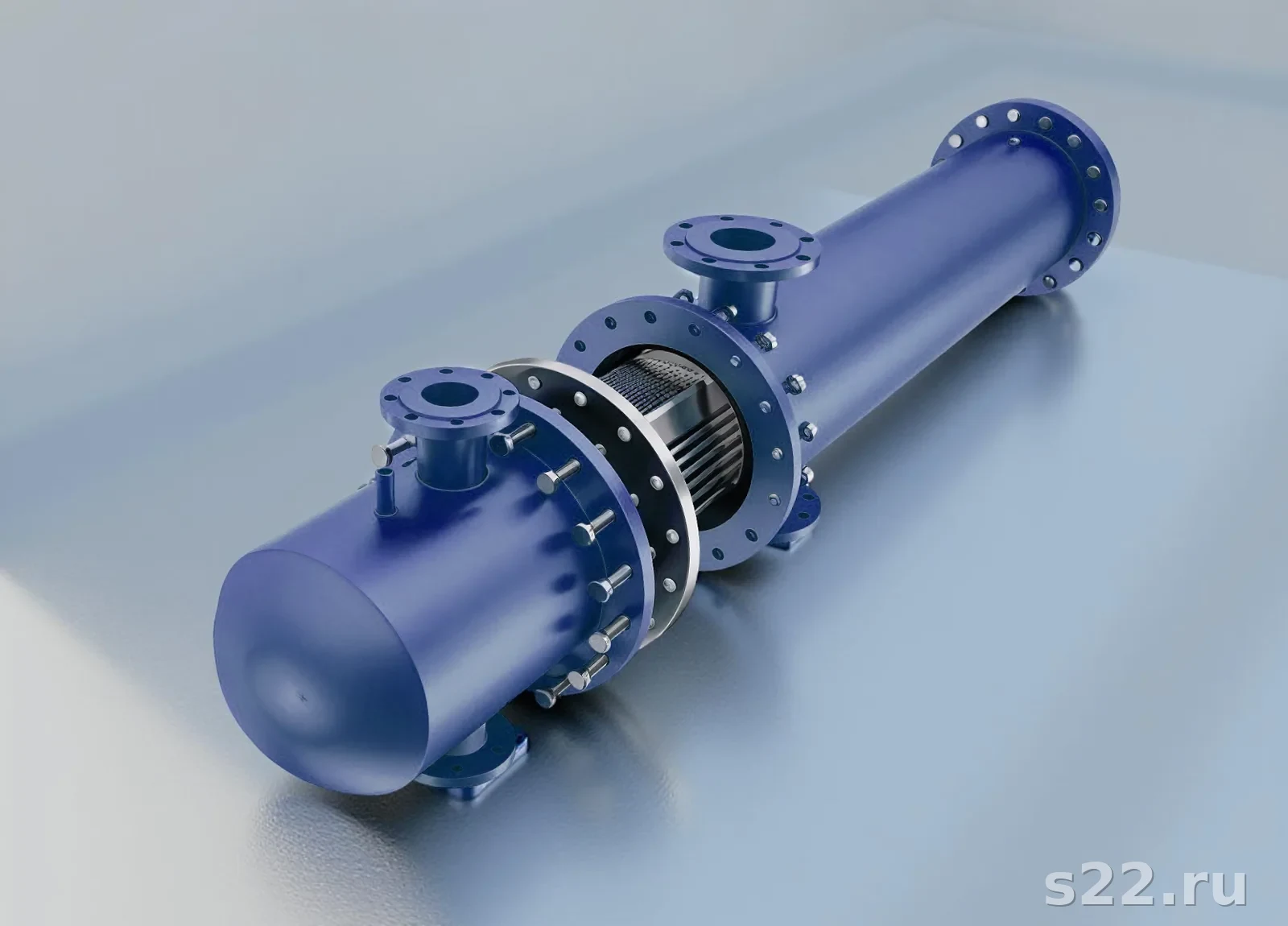

Кожухотрубный охладитель не работает сам по себе — он всегда часть системы. Обвязка — это весь комплекс трубопроводов, арматуры и КИП, который обеспечивает подачу и отвод обеих сред, регулирование, дренирование и безопасность аппарата.
Совокупность трубопроводов, запорной, регулирующей и предохранительной арматуры, дренажных и вентиляционных линий, КИП — всё, что подключается к патрубкам аппарата и обеспечивает его работу в составе технологической системы.
Типовая обвязка кожухотрубного теплообменника-охладителя состоит из следующих элементов:
- Запорная арматура — задвижки или шаровые краны на входе и выходе каждой среды (4 позиции минимум)
- Байпасная линия — перемычка с регулирующим клапаном для регулирования температуры или обслуживания без остановки
- Дренажные штуцеры — в нижних точках трубного и межтрубного пространства, DN25 минимум
- Воздушники (вентиляционные штуцеры) — в верхних точках, для удаления воздуха при пуске
- Предохранительные клапаны — на каждом пространстве, Pср = 1,1 × Pраб
- Компенсаторы — П-образные, линзовые или сильфонные — на трубопроводах обвязки
- Фильтры-грязевики — на входе загрязнённой или вязкой среды перед регулирующим клапаном
- КИП — термопары/термометры, манометры, расходомеры, датчики перепада давления
Трубопровод для полного опорожнения аппарата при остановке, ремонте или замене среды. Минимальный Ду дренажного штуцера — DN25 (согласно ГОСТ 12816). На дренаже: запорный кран + заглушка. Дренажный трубопровод прокладывают с уклоном не менее 1:100 в сторону дренажного коллектора или ямы.
Штуцер в верхней точке каждого пространства охладителя для удаления воздушной пробки при заполнении жидкостью. Минимальный Ду — DN15–DN20. Открывают до начала подачи жидкости и закрывают после появления сплошной струи без пузырей. Без воздушника воздушная пробка остаётся в верхней части аппарата и снижает эффективный теплообмен.
Подробная схема обвязки и подбор арматуры зависят от конструкции охладителя — горизонтальный или вертикальный, тип компенсации температурного расширения, число ходов по трубному пространству.
2. Типовые схемы обвязки: прямоток, противоток, байпас
Схема обвязки определяет направление движения сред, эффективность теплообмена и возможности регулирования. Для кожухотрубных охладителей применяют три базовые схемы.
Противоток (наиболее эффективен)
Горячая охлаждаемая среда и холодный теплоноситель движутся навстречу друг другу. При противотоке средний логарифмический температурный напор (LMTD) максимален — теплообменник получается компактнее при той же тепловой мощности. Противоток — стандарт для расчёта LMTD и выбора охладителя.
Схема противотока по трубному пространству: горячая среда входит с правого торца крышки, охлаждающая вода подаётся с левого штуцера кожуха снизу и выходит сверху справа.
Прямоток (применяется реже)
Оба потока движутся в одном направлении. LMTD ниже, чем при противотоке. Прямоток применяют, когда нужно избежать перегрева охлаждающей воды на выходе или исключить парообразование при критических температурах.
Многоходовая схема
У охладителей с многоходовым трубным пространством (2, 4, 6 ходов) горячая среда многократно проходит вдоль кожуха. Это увеличивает скорость в трубках, турбулентность и коэффициент теплоотдачи — особенно важно для вязких сред (масел). Направление подключения патрубков — по заводскому чертежу.
Схема с байпасом по горячей стороне
Перемычка (байпас) соединяет входной и выходной трубопроводы горячей среды. Трёхходовой клапан на байпасе подмешивает неохлаждённую горячую среду к выходящей охлаждённой — для поддержания заданной температуры. Применяют при переменной нагрузке: меньше нагрузка — больше перепуска через байпас.
Схема с байпасом по холодной стороне
Байпас на линии охлаждающей воды с регулирующим клапаном — перепускает часть воды мимо охладителя. Более экономичный вариант: при снижении нагрузки снижается расход охлаждающей воды, что уменьшает затраты на насос и систему водоснабжения. Подробнее — в следующем разделе.
Совет: Байпас по холодной стороне (по охлаждающей воде) энергетически выгоднее байпаса по горячей стороне: снижает расход воды при снижении нагрузки, уменьшает потребление насоса и риск переохлаждения оборудования при низких нагрузках.
Нужна схема обвязки под вашу задачу?
Инженеры S22 подберут охладитель, разработают схему обвязки и спецификацию арматуры. Бесплатная консультация — ответ в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с обработкой персональных данных
3. Байпасная линия: когда нужна, как настраивать клапан
Обходная трубопроводная линия, соединяющая вход и выход одной из сред. Оснащается регулирующим клапаном (трёхходовым или двухходовым). Назначение: регулирование температуры на выходе, возможность вывода аппарата на обслуживание без остановки технологического потока, плавный пуск.
Когда байпас обязателен
- Переменная нагрузка — производство с изменяющимся тепловыделением: компрессоры, турбины, химические реакторы
- Защита от переохлаждения — при снижении нагрузки без байпаса охлаждаемая среда будет охлаждаться ниже допустимой температуры (вязкость масла резко растёт, возможна кристаллизация продукта)
- Требования технологии — поддержание точной температуры ±2…5°C на выходе
- Резервирование — при наличии резервного охладителя байпас основного позволяет переключаться без остановки
Настройка регулирующего клапана байпаса
- Определить диапазон регулирования: минимальная и максимальная температура на выходе горячей среды (например, масло: 40–55°C)
- Рассчитать Kv клапана: Kv = Q / √ΔP, где Q — расход м³/ч, ΔP — перепад давления на клапане в барах
- Выбрать клапан с Kvs = 1,3 × Kv (с запасом 30%)
- Настроить уставку регулятора температуры (ПИД-регулятор) — задание = целевая T на выходе
- Провести пуск с 10% открытием клапана, постепенно выводя на рабочий режим
- Проверить устойчивость регулирования: отклонение температуры не должно превышать ±3°C в установившемся режиме
Тип клапана: Для плавного регулирования температуры предпочтителен трёхходовой смесительный клапан (мешает горячий и охлаждённый потоки). Двухходовой клапан на байпасе применяют для включения/отключения обходной линии без тонкого регулирования.
Внимание: Без байпаса по горячей стороне при снижении нагрузки до 20–30% от номинала охладитель переохладит среду — температура на выходе упадёт ниже допустимой. Для вязких масел это означает рост вязкости в 3–5 раз и перегрузку насоса. Для технологических жидкостей с кристаллизацией — аварийный засор трубок.
4. Дренажи и воздушники: расположение, DN, уклоны
Правильное расположение дренажей и воздушников — критично для безопасного пуска, останова и обслуживания охладителя. Это один из наиболее часто игнорируемых элементов обвязки.
Расположение дренажных штуцеров
- Горизонтальный охладитель: дренаж трубного пространства — в нижней части трубной крышки (передней или задней); дренаж межтрубного пространства — в нижней образующей кожуха, ближе к трубным решёткам
- Вертикальный охладитель: дренаж нижнего пространства — в нижней крышке; дренаж верхнего — в нижней точке верхней крышки или через специальный штуцер
- При наличии нескольких дренажных точек — все соединяют в один коллектор с общим запорным краном
Расположение воздушников
- Горизонтальный охладитель: воздушник трубного пространства — в верхней части трубной крышки; воздушник межтрубного — в верхней образующей кожуха
- Вертикальный охладитель: воздушник — в верхней крышке каждого пространства
- У многоходовых аппаратов — воздушник в верхней точке каждого хода (при наличии застойных зон)
Воздушная пробка при пуске: Если не открыть воздушник при заполнении охладителя жидкостью, воздух остаётся в верхней части пространства. Воздушная пробка блокирует участок теплообменной поверхности и снижает эффективность теплообмена на 30–60% от расчётного значения. Аппарат не выходит на проектный режим, а причина не очевидна.
Размеры и требования к дренажным линиям
- Минимальный Ду дренажного штуцера — DN25 (ГОСТ 12816, ОСТ 26-01-86)
- Минимальный Ду воздушника — DN15
- Уклон дренажного трубопровода — не менее 1:100 (1 см на 1 м) в сторону дренажной ёмкости
- Уклон самотёчных технологических линий — не менее 1:200
- На дренажном трубопроводе агрессивных сред — химически стойкая арматура, труба из нержавейки или полипропилена
Уклон трубопровода менее 1:200: При недостаточном уклоне самотёчных трубопроводов (дренажных, конденсатных) жидкость застаивается в нижних точках. Застой конденсата в дренажных линиях провоцирует питтинговую коррозию (точечный прокоп трубы). Для конденсатных линий пара — риск гидроудара при повторном пуске.
5. Запорно-регулирующая арматура: что ставить и где
Правильный выбор арматуры определяет надёжность, удобство обслуживания и безопасность системы. Ниже — таблица по узлам обвязки охладителя.
| Узел обвязки | Тип арматуры | DN | Материал | Примечание |
|---|---|---|---|---|
| Вход горячей среды | Задвижка или шаровой кран | = Ду патрубка | Ст.20, 12Х18Н10Т | Полнопроходной кран — меньше ΔP |
| Выход горячей среды | Задвижка или шаровой кран | = Ду патрубка | Ст.20, 12Х18Н10Т | Обязателен для изоляции аппарата |
| Вход охлаждающей воды | Задвижка + фильтр-грязевик Y-типа | = Ду патрубка | Чугун, Ст.20 | Фильтр — перед регулирующим клапаном |
| Выход охлаждающей воды | Задвижка + обратный клапан | = Ду патрубка | Чугун, Ст.20 | ОК — при вертикальной схеме |
| Байпасная линия (горячая сторона) | 3-ходовой регулирующий клапан | DN байпаса (0,6–1,0 × Ду патрубка) | Нерж. 316L | С пневмо- или электроприводом |
| Байпасная линия (холодная сторона) | 2-ходовой регулирующий клапан | DN байпаса | Чугун, Ст.20 | Для регулирования расхода воды |
| Дренаж трубного пространства | Шаровой кран + заглушка | DN25 мин. | По материалу среды | Заглушка после крана |
| Дренаж межтрубного пространства | Шаровой кран + заглушка | DN25 мин. | По материалу среды | Уклон линии 1:100 |
| Воздушник (вентиляция) | Шаровой кран + заглушка | DN15–DN20 | По материалу среды | В верхней точке каждого пространства |
| Предохранительный клапан | ПК пружинный (ГОСТ 12532) | По расчёту ГОСТ 12-предохранители | Нерж. 316L / Ст.20 | P ср. = 1,1 × Pраб; без запорной арматуры между ПК и аппаратом |
Фланцы на всех соединениях — по ГОСТ 33259-2015, исполнение 1 (плоское) или 2 (с шипом и пазом) в зависимости от давления. Прокладки: паронит ПОН-Б — до 300°C и 4 МПа; спирально-навитые — для высоких параметров.
Подробнее о схемах обвязки кожухотрубных теплообменников — в нашей статье о конденсаторах: принципы те же, нюансы — в арматуре паровой стороны.
6. КИП и автоматика: датчики, сигнализация
Комплекс КИП охладителя решает две задачи: контроль режима работы (температуры, давления, расхода) и защиту аппарата при аварийных ситуациях (перегрев, превышение давления, утечка).
Обязательный минимум КИП
- Температура: ТС (термосопротивление) или ТР (термопара) на входе и выходе каждой среды — 4 точки. Гильзы для ТС — погружные, из нержавейки, Ду гильзы = 1/2 Ду трубопровода минимум
- Давление: манометры на входе горячей среды и охлаждающей воды — 2 позиции. Мановакуумметр или датчик перепада ΔP на трубном пространстве — для диагностики загрязнения трубок
- Расход: расходомер (вихревой или ультразвуковой) на линии охлаждающей воды — для контроля и автоматики регулирующего клапана
Расширенный набор КИП (для ответственных объектов)
- Датчик перепада давления на межтрубном пространстве — рост ΔP сигнализирует о загрязнении
- Сигнализатор утечки между пространствами — по изменению давления или химическому анализу
- Датчик вибрации на корпусе аппарата — для охладителей компрессоров и турбин
- Уровнемер в межтрубном пространстве — при конденсации части пара
- Анализатор качества воды на выходе — для раннего обнаружения трещин трубок
Аварийная сигнализация
- Высокая температура горячей среды на выходе (выше уставки +10°C) — «перегрев»
- Низкий расход охлаждающей воды (менее 70% от номинала) — «авария охлаждения»
- Высокое давление в любом из пространств (более 0,95 × Pраб) — предупреждение
- Рост перепада давления на трубном пространстве на 50% от начального — «загрязнение, требуется чистка»
Схема КИП: Все датчики температуры и давления выводят на щит управления или SCADA-систему с трендами. Контроль тренда температуры охлаждённой среды — лучший индикатор снижения эффективности охладителя ещё до роста ΔP. Этот метод описан в руководстве по обслуживанию.
7. Монтаж горизонтального охладителя: фундамент, опоры, уклоны
Горизонтальный кожухотрубный охладитель — наиболее распространённая схема. Монтаж выполняют в несколько последовательных шагов.
Фундамент — бетон класса B20 (М250). Горизонтальность поверхности — не более 1 мм на 1 м. Анкерные болты М20–М30 закладывают до заливки по чертежу. Глубина заложения — ниже глубины промерзания для открытых площадок. Фундамент рассчитывают на массу аппарата с водой (для гидроиспытания) плюс 25% запас.
Два типа опор: неподвижная (со стороны трубной решётки, воспринимает все нагрузки) и скользящая (со стороны плавающей головки или компенсатора, допускает осевое смещение при тепловом расширении кожуха). Угол охвата седловой опоры — 120°. Расстояние между опорами — 0,6–0,7 длины кожуха.
Охладитель выставляют с уклоном 3–5 мм/м в сторону дренажного штуцера трубной крышки. Уклон контролируют гидравлическим или лазерным уровнем. Подкладки под опоры — из нержавеющей стали или оцинкованной листовой стали, толщиной не более 5 слоёв суммарно.
Неподвижную опору крепят всеми анкерными болтами (затяжка по моменту согласно ПТД). Скользящую опору крепят так, чтобы возможно осевое смещение: гайку затягивают до касания шайбы с опорной плитой + 2 оборота назад, затем фиксируют контргайкой. Проверяют свободу скольжения: опора должна перемещаться на 10–20 мм без заедания.
Трубопроводы подводят к патрубкам без усилия: ось патрубка и ось трубопровода должны совпадать. Смещение осей более 2 мм и угловой перекос более 0,5° — недопустимы: вызывают напряжения в штуцерах и трещины при термоциклировании. Обязательны компенсаторы температурного расширения на всех линиях горячей среды.
Арматуру и КИП монтируют по схеме обвязки. Термогильзы устанавливают до опрессовки трубопроводов. Датчики давления — на прямых участках, не менее 5 Ду от колена.
8. Монтаж вертикального охладителя: анкеровка, нагрузки
Вертикальные охладители применяют при ограниченной площади фундамента, а также когда технологические соображения требуют определённого направления потока. Особенности монтажа — значительнее нагрузки на опоры и более сложная анкеровка.
Схема опирания вертикального охладителя
Вертикальный охладитель устанавливают на опорной раме (если аппарат небольшой) или крепят к строительным конструкциям (колонны, стены) через кронштейны и хомуты. Схема опирания:
- Нижняя опора (неподвижная): воспринимает вертикальную нагрузку (масса аппарата с водой) и горизонтальные усилия (ветер, сейсмика, нагрузки от трубопроводов). Крепление — анкерные болты М24–М36, не менее 4 штук
- Верхняя опора (направляющая): воспринимает горизонтальные усилия, допускает осевое перемещение для компенсации температурного удлинения кожуха. Крепление — в овальных отверстиях
Расчёт нагрузок
- Вертикальная нагрузка: масса аппарата (пустого) + масса воды при гидроиспытании (ρ×V) + масса трубопроводов и арматуры
- Ветровая нагрузка: по СП 20.13330.2017, зависит от высоты и ветрового района
- Сейсмическая нагрузка: по СП 14.13330.2018, если объект в сейсмоопасном районе
- Нагрузки от трубопроводов: ограничены паспортом аппарата — как правило, не более 5–10 кН по осям и 2–5 кН·м по моментам
Площадка обслуживания: Для вертикального охладителя высотой более 3 м обязательна площадка обслуживания на уровне верхней крышки и лестница с перилами. Это требование ПБ 03-576-03 и охраны труда. Площадку рассчитывают на нагрузку 4 кН/м².
Вертикальные охладители чаще применяют в конструкциях с плавающей головкой или компенсатором — это позволяет обойтись без скользящих опор, характерных для горизонтальных аппаратов.
9. Порядок пуска охладителя после монтажа
| Шаг | Действие | Критерий готовности |
|---|---|---|
| 1 | Визуальный осмотр сварных швов, фланцев, арматуры | Отсутствие видимых дефектов, все фланцы затянуты по моменту |
| 2 | Гидравлическое испытание (опрессовка) трубного пространства водой | P = 1,25 × Pраб, выдержка 30 мин, падение давления < 0,1 бар |
| 3 | Гидравлическое испытание межтрубного пространства | P = 1,25 × Pраб (но не более 1,25 × Pраб другого пространства), 30 мин |
| 4 | Промывка трубного пространства чистой водой | Прозрачность воды на выходе — не хуже входящей, отсутствие ржавчины |
| 5 | Заполнение охлаждающей водой — открыть воздушники, подать воду | Из воздушника идёт сплошная струя без пузырей → закрыть воздушник |
| 6 | Подача горячей среды — 10–15% расхода, проверка герметичности | Нет течей на фланцах и сальниках арматуры, температура на выходе растёт плавно |
| 7 | Постепенное увеличение расхода горячей среды до рабочего | Температура на выходе горячей среды = проектному значению ±5°C |
| 8 | Настройка регулирующего клапана байпаса | Устойчивая температура на выходе ±3°C при изменении нагрузки |
| 9 | Проверка всех датчиков КИП, сигнализации | Показания КИП соответствуют проектным, сигнализация срабатывает на уставках |
| 10 | Запись параметров режима в паспорт охладителя | Исходные параметры зафиксированы для последующего сравнения при ТО |
Гидравлическое испытание: Нельзя проводить опрессовку при температуре окружающего воздуха ниже 0°C, если аппарат стальной — вода замерзает в трубках и разрушает их. При необходимости испытания в зимний период применяют незамерзающие жидкости (раствор гликоля) или подогрев воздуха в помещении.
10. Кейс 1: обвязка маслоохладителя турбины
Маслоохладитель паровой турбины — один из наиболее ответственных узлов системы смазки. Требования к обвязке жёстче стандартных: нельзя допустить ни перегрева масла, ни его загрязнения.
Масло — по трубкам (Ду150, нержавейка 12Х18Н10Т, 4 хода). Охлаждающая вода — в межтрубном пространстве. Обвязка включает: два резервных охладителя (3×50% схема), трёхходовой клапан на масляном байпасе с терморегулятором (уставка 45°C), фильтры-грязевики ФГМ-150 перед каждым аппаратом, двойной манометр (масло/вода) с общим прибором для контроля дифференциала — превышение давления масла над водой на 0,5 бар гарантирует попадание масла в воду (а не наоборот) при трещине трубки, что безопаснее с точки зрения загрязнения масла. КИП: 8 термометров сопротивления (Pt100), 4 манометра, расходомер воды, датчик перепада ΔP на масляном фильтре, сигнализатор уровня масла в баке.
Ключевые особенности обвязки маслоохладителя турбины
- Давление масла всегда выше давления воды: при трещине трубки масло идёт в воду (не наоборот), что предотвращает обводнение масла и аварию турбины
- Трёхходовой терморегулирующий клапан поддерживает температуру масла в пределах 40–48°C при любой нагрузке
- Три охладителя в параллель (3×50%) — при выводе любого на ТО два оставшихся обеспечивают 100% производительность
- Фильтр перед каждым охладителем — защита трубок от загрязнения продуктами износа подшипников
11. Кейс 2: ошибки при монтаже — 5 примеров с последствиями
Большинство проблем с охладителями возникают не из-за конструктивных недостатков, а из-за ошибок при монтаже и обвязке. Разбираем пять реальных примеров.
Ошибка 1: Жёсткое крепление обеих опор горизонтального охладителя
Ситуация: Монтажники закрепили обе седловые опоры намертво — обе неподвижные. При нагреве кожух расширился, разорвал фундаментные болты у неподвижной опоры. Стоимость ремонта фундамента — 240 000 руб., простой — 5 суток.
Исправление: Скользящая опора со стороны плавающей головки — гайка с зазором 2 мм + контргайка.
Ошибка 2: Нет воздушника на трубном пространстве
Ситуация: При пуске охладителя компрессора воздушная пробка объёмом 8 л заняла верхние ряды трубок. Охладитель не обеспечивал расчётную температуру масла: вместо 45°C на выходе — 58°C. Причину не могли найти 3 недели, пока не вскрыли крышку.
Исправление: Врезка воздушника DN20 в верхнюю крышку, запорный кран.
Ошибка 3: Монтаж трубопровода с перекосом 4 мм
Ситуация: Рабочие «подтянули» фланец трубопровода к штуцеру охладителя с перекосом. Через 7 месяцев термоциклирования в сварном шве штуцера появилась трещина длиной 60 мм. Аварийная протечка масла.
Исправление: Переделка трубопровода с устранением перекоса, применение сильфонного компенсатора на присоединении.
Ошибка 4: Уклон дренажного трубопровода 0 (горизонтальная прокладка)
Ситуация: Дренажный трубопровод проложили горизонтально. Конденсат застаивался у аппарата, в стальной трубе за 2 года образовался свищ от точечной коррозии (питтинг). Требовалась замена 14 м трубопровода.
Исправление: Прокладка дренажной линии с уклоном 1:100, замена стального трубопровода на нержавеющий в зоне подтопления.
Ошибка 5: Нет фильтра перед регулирующим клапаном байпаса
Ситуация: В масляной системе без фильтра-грязевика мелкие частицы (продукты износа) попали в регулирующий клапан и заклинили затвор в положении «закрыт». Байпас не работал — охладитель не регулировал температуру. Замена клапана — 180 000 руб.
Исправление: Установка фильтра-грязевика Y-типа DN150 перед регулирующим клапаном, чистка фильтра раз в 6 месяцев.
Более подробно о диагностике типовых неисправностей — в статье «Неисправности и диагностика кожухотрубных конденсаторов». Принципы те же, диагностические приёмы аналогичны.
Нужна обвязка охладителя «в комплексе»?
S22 поставляет кожухотрубные охладители и разрабатывает полную спецификацию обвязки: арматура, КИП, байпас, дренажи. Оставьте заявку — пришлём коммерческое предложение с чертежом обвязки.
Ответим в течение 2 рабочих часов. Нажимая кнопку, вы соглашаетесь с обработкой персональных данных.
Часто задаваемые вопросы
Обвязка охладителя включает: запорную арматуру (задвижки или шаровые краны) на входе и выходе каждой среды, байпасные линии с регулирующими клапанами, дренажные штуцеры в нижних точках, воздушники (вентиляционные штуцеры) в верхних точках, предохранительные клапаны, компенсаторы температурного расширения, фильтры-грязевики на входе загрязнённой среды, КИП (датчики температуры, давления, расхода) и трубопроводы в объёме «от фланца до фланца».
Байпас необходим в трёх случаях: 1) регулирование температуры охлаждённой среды при переменной нагрузке — регулирующий клапан на байпасе перепускает часть горячей среды мимо охладителя; 2) техническое обслуживание без остановки системы — байпас позволяет вывести охладитель на чистку, оставив технологический поток; 3) плавный пуск — предотвращает тепловой удар при резкой подаче холодного теплоносителя. Байпас по холодной стороне экономичнее байпаса по горячей стороне: снижает расход воды при снижении нагрузки.
Дренажные штуцеры устанавливают в нижних точках каждого пространства: у горизонтального охладителя — в нижней части трубной крышки и в нижней образующей кожуха; у вертикального — в нижней крышке. Минимальный Ду дренажа — DN25 (ГОСТ 12816). На дренаже устанавливают запорный кран и заглушку. Уклон дренажного трубопровода — не менее 1:100 в сторону дренажного коллектора или ямы.
Воздушник (вентиляционный штуцер) устанавливают в верхней точке каждого пространства: у горизонтального охладителя — в верхней части трубной крышки и в верхней образующей кожуха. Минимальный Ду — DN15–DN20. Воздушник открывают при заполнении аппарата жидкостью — до полного вытеснения воздуха, после чего перекрывают. Отсутствие воздушника при пуске даёт воздушную пробку, которая снижает теплообмен на 30–60%.
Минимальный комплект: задвижки или шаровые краны (DN = Ду патрубка) на 4 штуцерах (вход/выход двух сред); регулирующий клапан на байпасе с приводом или ручным управлением; обратный клапан на выходе охлаждающей воды (при вертикальной схеме); фильтр-грязевик Y-типа перед регулирующим клапаном; предохранительный клапан на каждом пространстве с P срабатывания = 1,1 × Pраб.
Горизонтальный охладитель устанавливают с уклоном 3–5 мм на 1 м длины в сторону дренажного штуцера. Уклон обеспечивает самотёчный дренаж при опорожнении и предотвращает застой жидкости у трубных решёток. Уклон трубопроводов обвязки — не менее 1:200 для самотёчных линий (конденсат, дренаж), для напорных — допускается горизонтальная прокладка.
Вертикальный охладитель крепят на опорных стойках или консолях к строительным конструкциям. Анкеровка: минимум 4 анкерных болта М24–М36 по ГОСТ 28778. Расчёт на ветровую нагрузку (СП 20.13330.2017), нагрузку от массы аппарата с водой и сейсмическую нагрузку (при наличии). Нижняя опора — неподвижная, верхняя — скользящая (компенсация температурного удлинения).
Трёхходовой смесительный клапан выбирают по расходу (Kv), максимальному перепаду давления (обычно 0,5–2 бар), рабочей температуре и материалу среды. Kvs клапана = расход (м³/ч) / √(ΔP, бар). Привод: пневматический (быстрый отклик) или электрический (дешевле). Класс герметичности — не ниже IV по ГОСТ ИСО 5208.
Обязательный минимум: термометры (ТС или ТР) на входе и выходе каждой среды — 4 точки; манометры на входе горячей среды и охлаждающей воды — 2 позиции; мановакуумметр или датчик перепада ΔP на трубном пространстве — для диагностики загрязнения трубок. Расширенный набор: расходомер воды, датчик перепада давления на межтрубном пространстве, сигнализатор утечки.
Последовательность: 1) гидравлическое испытание каждого пространства — 1,25 × Pраб, выдержка 30 мин; 2) промывка трубного пространства чистой водой; 3) подача охлаждающей воды через байпас; 4) открытие воздушников и заполнение аппарата до вытеснения воздуха; 5) подача горячей среды плавно — 10–15% расхода; 6) выход на рабочий режим с контролем температур и давлений; 7) настройка регулирующего клапана байпаса.
Методы компенсации: П-образные компенсаторы (из трубы того же материала) — для перемещений 30–100 мм; линзовые компенсаторы — для малых перемещений до 20 мм; сильфонные компенсаторы — для перемещений до 50 мм с гибкостью в трёх плоскостях. Жёсткость трубопроводов не должна передавать усилий на штуцеры аппарата — нагрузки ограничены паспортом охладителя (не более 5–10 кН по ГОСТ 34233.4).
Топ-5 ошибок: 1) отсутствие воздушников — воздушная пробка при пуске снижает теплообмен на 30–60%; 2) уклон трубопроводов менее 1:200 — застой конденсата и коррозионные повреждения; 3) жёсткое крепление обеих опор горизонтального охладителя — разрушение фундаментных болтов при тепловом расширении кожуха; 4) монтаж трубопровода с усилием (перекос фланцев) — трещины в штуцерах; 5) отсутствие фильтра-грязевика перед регулирующим клапаном — выход клапана из строя через 3–6 месяцев.
Как построить схему подключения
Для каждой стороны обозначают вход, выход, запорные устройства, место измерения температуры и давления. При переменной нагрузке добавляют байпас с регулирующим клапаном, а для обслуживания предусматривают изоляцию аппарата от системы.
Что проверить в обвязке
| Узел | Проверка |
|---|---|
| Воздушники | Верхние точки трубного и межтрубного пространств |
| Дренажи | Нижние точки, уклон сливной линии и безопасный отвод среды |
| КИП | Температура, давление, расход и перепад на проточной части |
Типовые ошибки
- жёстко закреплять обе опоры горизонтального аппарата;
- оставлять воздушные карманы без воздушников;
- подключать байпас без проверки диапазона регулирования клапана.
