Испаритель в нефтехимии: ребойлеры, TEMA, API 660
В нефтехимии испаритель чаще всего работает как ребойлер ректификационной колонны: он испаряет часть кубового продукта и возвращает пары в колонну. Тип кетл, вертикальный или горизонтальный термосифон выбирают по вязкости продукта, циркуляции, тепловому потоку, требованиям TEMA и составу агрессивной среды.
Ребойлер — сердце ректификационной колонны
Ребойлер (reboiler) — испаритель у основания дистилляционной колонны. Получает тепло от теплоносителя (пар, горячее масло, высококипящий поток), испаряет часть кубового продукта и возвращает пары в колонну. Без ребойлера ректификация невозможна — он создаёт восходящий поток паров.
В нефтепереработке и нефтехимии испарители применяются в трёх основных роллях:
Ребойлеры ректификационных колонн
- Атмосферная перегонка нефти (АТ): ребойлеры боковых стриппингов
- Вакуумная перегонка (ВТ): ребойлеры вакуумных колонн при давлении 5–15 кПа
- Газофракционирующие установки (ГФУ): ребойлеры деэтанизаторов, депропанизаторов
- Установки алкилирования, изомеризации: ребойлеры продуктовых колонн
- Производство бензола, толуола, ксилолов (BTX): многочисленные ребойлеры
Испарители технологических продуктов
- Испарители сжиженных газов: пропан, бутан, пропилен, этилен
- Испарители нефтяных растворителей (нафта, гексан, бензол)
- Ребойлеры при производстве синтетических каучуков, полиолефинов
- Испарители аминовых установок очистки газа от H₂S и CO₂
Испарители в системах хладоснабжения НПЗ
- Пропановые холодильные установки: T_кип = −40...−20°C
- Этиленовые установки (нефтехимия): T_кип = −80...−40°C
- Хладоснабжение каталитического крекинга (КК) и риформинга
Кетл-ребойлер (горизонтальный испаритель с паровым пространством)
Конструкция и принцип работы
Кетл (kettle, тип ИП по ГОСТ) — горизонтальный аппарат с расширенным кожухом. Трубный пучок затоплен жидкостью. Кипение происходит в межтрубном пространстве; пары поднимаются в паровое пространство над пучком и отводятся через верхний штуцер. Кубовый остаток переливается через переливную перегородку и выводится снизу.
- Тепловой поток: 15 000–40 000 Вт/м²
- Коэффициент теплопередачи K: 500–1200 Вт/м²·К
- Паросодержание выходящего потока: 20–30%
- Преимущества: стабильная работа, прост в управлении, нет проблем с циркуляцией
- Недостатки: большой объём аппарата, высокое время пребывания жидкости
Термосифонный вертикальный ребойлер
Принцип естественной циркуляции
Жидкость из куба колонны самотёком поступает в нижний коллектор, движется вверх по трубкам, частично испаряясь. Двухфазный поток (жидкость + пары) из верхнего коллектора возвращается в колонну. Циркуляция — за счёт разности плотностей кипящей смеси и холодной жидкости.
- Кратность циркуляции: 3–8 кг жидкости / кг пара
- Паросодержание на выходе: 10–25%
- Тепловой поток: до 50 000 Вт/м² (выше, чем у кетла)
- Преимущества: компактность, небольшое время пребывания, хороший массоперенос
- Тип по ГОСТ: ИНТ (испаритель термосифонный вертикальный)
Термосифонный горизонтальный (ИКТ)
Применяется при высокой вязкости жидкости, малой разности температур, требовании к минимальному гидравлическому сопротивлению. Жидкость движется по межтрубному пространству, теплоноситель — в трубках. Тип по ГОСТ: ИКТ.
Нефтехимия и нефтепереработка
- Наиболее строгий класс
- Коррозионный припуск: мин. 3,2 мм (1/8 дюйма)
- Минимальная толщина стенки кожуха: увеличена
- Расчёт на усталость при цикл. нагрузках
- Требования к материалам: ASTM / ГОСТ
- Документация: полный пакет Quality Plan
- NDT: 100% радиографирование сварных швов
Химическая промышленность
- Промежуточный класс
- Коррозионный припуск: мин. 1,6 мм
- Расчёт на статические нагрузки
- Умеренные требования к NDT
- Широко применяется в РФ
- Совместим с ГОСТ 14244 (категория 3)
Общее применение
- Наименее строгий класс
- Минимальные толщины стенок
- Стандартные допуски
- Применение: HVAC, водоснабжение
- Не применяется в нефтехимии РФ
- Наиболее экономичный
В России нефтехимические проекты исторически проектировались по ГОСТ 14244 и ОСТ 26 26,303. После 2014 года на крупных проектах НПЗ всё чаще применяют TEMA R как дополнительные требования к ГОСТ, что позволяет поставлять оборудование на экспорт и в рамках СРП.
API 660 (Shell-and-Tube Heat Exchangers, 9-е изд.) — стандарт Американского нефтяного института, применяемый на нефтеперерабатывающих и нефтехимических производствах. В отличие от TEMA, API 660 устанавливает требования к закупке, приёмке и документированию теплообменников.
Ключевые требования API 660
- Расчётное давление: не менее 690 кПа (100 psi) — минимальная планка
- Толщина стенки кожуха: минимум 9,5 мм для труб до DN 900
- Штуцеры: расположение и размеры строго нормированы
- Испытательное давление: 1,5 × P_расч (ASME Sect. VIII) или по договору
- Документация: материальные сертификаты, NDE-процедуры, PWHT-протоколы
- Impingement plates: защитные пластины перед штуцерами при высоких скоростях потока
- Vibration analysis: расчёт на вибрацию трубного пучка обязателен
- Маркировка: ASME/API nameplate с расчётными параметрами
| Среда / Условие | Рекомендуемый материал | H₂S | Cl⁻ | Высокая T | Стандарт |
|---|---|---|---|---|---|
| Нефтепродукты без H₂S | Сталь 20 / SA-179 | Да | Умеренно | до 400°C | TEMA R, ГОСТ |
| H₂S < 0,3 кПа, sweet service | Сталь 20 без ограничений | Да | Умеренно | до 400°C | GOST / API |
| H₂S > 0,3 кПа, sour service | Сталь 20 HB ≤ 200, PWHT обязателен | Да | Нет | до 350°C | NACE MR0175 |
| H₂S + хлориды | Duplex 2205 (UNS S32205) | Да | до 3000 мг/л | до 250°C | NACE MR0175 Pt.3 |
| Высокая конц. H₂S + CO₂ | Incoloy 825 (UNS N08825) | Да | Да | до 500°C | NACE MR0175 Pt.3 |
| Морская вода + нефть | Ti Grade 2 (UNS R50400) | Да | Морская вода | до 300°C | ASTM B338 |
| Высокотемпературная серная коррозия | 09Х17Н (AISI 430) или CR13 | Умеренно | Нет | до 600°C | API 939-C |
Основные требования NACE MR0175 к материалам испарителя
- Углеродистые и низколегированные стали: HRC ≤ 22 (HB ≤ 237); PWHT (послесварочная термообработка) обязателен для сварных конструкций
- Нержавейка аустенитная (316L, 304L): без ограничений твёрдости, но — при T < 60°C для предотвращения SCC в хлоридах
- Дуплексная нержавейка 2205: допускается в Части 3 NACE, ограничения по термообработке и хлоридам
- Никелевые сплавы (Inconel 625, Incoloy 825): наивысшая стойкость, применяются в наиболее агрессивных средах
- Крепёж (шпильки, гайки): специальные марки — B7M/2HM по ASTM A193/A194
- Документирование: Material Test Reports (MTR) с подтверждением твёрдости каждой плавки
Расчёт ребойлера сложнее, чем расчёт жидкостного теплообменника: процесс кипения нелинеен, K существенно зависит от теплового потока и паросодержания. Применяют зональный метод.
Три зоны кипения в ребойлере
- Зона 1 — подогрев (subcooled): жидкость нагревается до температуры кипения. K жидкость/теплоноситель: 300–800 Вт/м²·К. Доля площади: 5–15%.
- Зона 2 — пузырьковое кипение (nucleate boiling): основная зона теплопередачи. K = 1000–5000 Вт/м²·К. Тепловой поток q: 20 000–50 000 Вт/м². Доля площади: 60–85%.
- Зона 3 — перегрев пара (superheating): пар, уже испарившийся, нагревается выше T_насыщения. K пар/теплоноситель: 100–400 Вт/м²·К. Доля площади: 5–25%.
Критический тепловой поток (q_cr)
При превышении q_cr трубки покрываются паровой плёнкой (film boiling), K резко падает с 2000–5000 до 200–500 Вт/м²·К. Температура трубки резко растёт — риск перегрева и коксования (для углеводородов) или пережога (для металла).
Для нефтехимических ребойлеров: рабочий тепловой поток не должен превышать 70–80% от q_cr.
Типичные значения q_cr: вода при атмосферном давлении — 1 200 000 Вт/м²; углеводороды — 150 000–400 000 Вт/м².
Вибрация трубного пучка
В ребойлерах с интенсивным кипением поперечный поток жидкости вызывает вихреобразование (vortex shedding), что может привести к резонансной вибрации трубок. Расчёт по API 660 Appendix N: критическая скорость потока vs собственная частота колебаний трубки. При необходимости — установка антивибрационных планок (AVB).
| Тип | Конструкция | Диаметр кожуха, мм | Применение в нефтехимии |
|---|---|---|---|
| ИУ (U-образные трубки) | U-трубки, одна решётка, нет термокомпенсации | 325–1400 | Ребойлеры при больших ΔT, пропановые испарители |
| ИП (паровое пространство, кетл) | Расширенный кожух, переливная перегородка | 600–1600 | Ребойлеры дистилляционных колонн, испарители СУГ |
| ИХ-1 | Плавающая головка внутри кожуха (split backing ring) | 400–1200 | Ребойлеры агрессивных сред, регулярная чистка пучка |
| ИХ-2 | Плавающая головка с сальниковым уплотнением | 400–1200 | То же + требование к минимальному хладагенту |
| ИНТ | Вертикальный термосифон | 325–1000 | Термосифонные ребойлеры вертикальные |
| ИКТ | Горизонтальный термосифон | 325–800 | Термосифонные ребойлеры горизонтальные |
Нестандартные аппараты для крупных НПЗ
Крупные нефтеперерабатывающие установки (АВТ-6, КК-1 и т.д.) используют нестандартные ребойлеры диаметром 1200–2000 мм, изготовленные по индивидуальному ТЗ. Расчёт — по ASME Sect. VIII Div.1 или Div.2, дополнительно TEMA R + API 660. Срок изготовления: 4–9 месяцев.

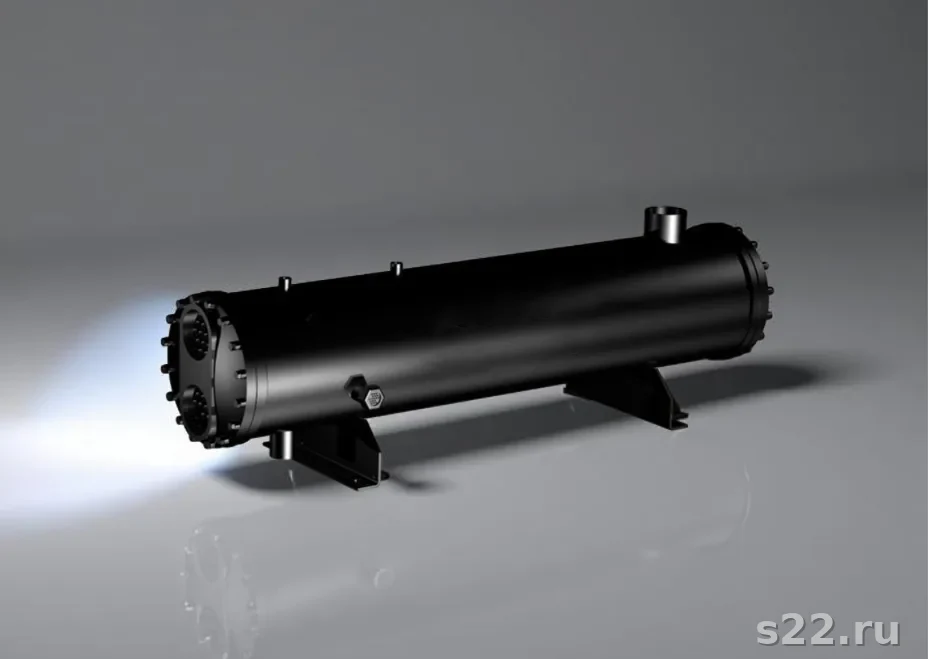

Нужен ребойлер или испаритель для нефтехимии?
Изготовим испаритель по TEMA R / API 660 / ГОСТ 14244, с материалами по NACE MR0175 и полным комплектом документации
Запросить коммерческое предложениеПодобрать теплообменник бесплатно
Укажите задачу — инженер S22 выполнит расчёт и предложит решение в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.
Основные типы ребойлеров
| Тип | Особенность | Когда удобен |
|---|---|---|
| Кетл | расширенный кожух и паровое пространство | стабильное кипение и простое управление |
| Вертикальный термосифон | естественная циркуляция вверх по трубкам | компактность и небольшой объём жидкости |
| Горизонтальный термосифон | малое гидравлическое сопротивление | вязкие продукты и небольшой температурный напор |
Что проверяют в проекте
- Класс TEMA R, C или B и применимые требования API 660.
- Состав среды: H₂S, хлориды, кислоты, нефтепродукты и рабочую температуру.
- Зональный тепловой расчёт: подогрев, пузырьковое кипение и перегрев пара.
- Вибрацию пучка, коррозионный припуск, сварные швы и пакет документации.
Ошибки подбора
- Применять класс C к нефтехимическому объекту без проверки требований проекта.
- Выбирать материал только по температуре без анализа H₂S и хлоридов.
- Игнорировать вибрацию трубного пучка при интенсивном кипении.
