Кожухотрубный или пластинчатый испаритель: полное сравнение
Кожухотрубный испаритель рассчитан на промышленную эксплуатацию и даёт доступ к трубному пучку, а паяный пластинчатый испаритель выигрывает по компактности и интенсивности теплопередачи. Выбор определяют хладагент, режим кипения, давление, чистота среды и возможность очистки.
В современных чиллерах и промышленных холодильных установках применяют три принципиально разных конструктивных типа испарителей. Выбор между ними определяет эффективность системы, стоимость эксплуатации и применимость в конкретных условиях.
Кожухотрубный испаритель
Цилиндрический кожух со стальным трубным пучком. Хладагент в межтрубном (затопленный) или в трубках (DX). Классика промышленных чиллеров и аммиачных систем.
- Диаметр кожуха: 159–1400 мм
- Типы: ИКВ, ИНВ, ИУ, ИХ (ГОСТ 14244)
- Давление хладагента: до 4,5–16 МПа
Паяный пластинчатый (BHE)
Пакет гофрированных нержавеющих пластин, пропаянных медным (CuPHE) или никелевым (NiPHE) припоем. Компактный, высокий K, не разбирается. Альтернатива полусварному.
- Пластины: нержавейка 316L
- Припой: медь (без NH₃) / никель (совместим с NH₃)
- Давление: до 3–4,5 МПа (стандарт)
Кожухопластинчатый (BPHE)
Пластинчатый теплообменный пакет в цилиндрическом кожухе. Alfa Laval (серия AC, AlfaCond), SWEP (серия BC). Хладагент — в межпластинчатом канале со стороны кожуха.
- Промежуточный вариант: компакт + разборность
- Высокое давление хладагента: до 6–9 МПа
- Разбирается для чистки
Цветовое кодирование:
- зелёный — преимущество
- жёлтый — нейтрально / ограничения
- красный — недостаток / неприменимо
| Параметр | Кожухотрубный | Паяный BHE | Кожухопластинчатый |
|---|---|---|---|
| Коэф. теплопередачи K, Вт/м²·К | 700–1800 | 2000–5000 | 1500–4000 |
| Макс. давление хладагента | до 16 МПа | 3–4,5 МПа | до 9 МПа |
| Аммиак R717 | Да (сталь) | NiPHE только | Зависит от припоя |
| CO₂ R744 (до 9 МПа) | Да | Нет (стандартный) | Да (усиленный) |
| Загрязнённые среды / накипь | Допустимо, чистится | Нет, только CIP | CIP + разборка |
| ΔT min (approach), °C | 2–4°C | 0,5–2°C | 1–3°C |
| Объём хладагента | 2–5 кг/кВт (затопл.) | 0,1–0,3 кг/кВт | 0,2–0,5 кг/кВт |
| Масса и габариты | Тяжёлый, большой | Компактный | Средний |
| Чистка / обслуживание | Механическая + химическая | Только CIP | CIP + разборка |
| Монтаж (опоры, обвязка) | Сложнее, опоры, компенсаторы | Простой, резьба | Средняя сложность |
| Стоимость аппарата (CAPEX) | Высокая | Низкая | Средняя |
| OPEX при загрязнённых средах | Низкий (чистится) | Высокий (замена) | Средний |
Главное преимущество
Кожухотрубный испаритель — единственный выбор при давлении хладагента выше 4,5 МПа, при работе на аммиаке (R717) в больших установках, а также при загрязнённых охлаждающих средах, которые требуют механической чистки трубок.
Преимущества при высоком давлении хладагента
Хладагенты R744 (CO₂) работают при давлении 4,5–9 МПа (трансритический цикл — до 12 МПа). Паяный BHE стандартного исполнения рассчитан на 3–4,5 МПа. Кожухотрубный аппарат рассчитывается индивидуально по ГОСТ Р 52857 до 16 МПа и выше — без ограничений.
Аммиак R717: только сталь
Требования при работе с NH₃
- Материал — только сталь 20 или нержавейка. Медь и медные сплавы — категорически запрещены (аммиак реагирует с Cu, образуя взрывоопасные соединения)
- Паяный BHE с медным припоем (CuBHE) — неприменим
- Кожухотрубный тип ИКВ, ИНВ, ИУ с стальным корпусом и трубками — стандартное решение
- Масловозврат: нижний штуцер для сброса масла компрессора (масло тяжелее аммиака)
- Давление: R717 при t = 0°C — давление кипения 0,43 МПа, при t = -40°C — 0,07 МПа
Загрязнённые среды и оборотные воды
Городская и промышленная оборотная вода содержит взвеси, биообрастание, накипь. В кожухотрубном испарителе трубки доступны для механической чистки ёршами через трубные крышки. Химическая CIP-промывка также применима. Стоимость чистки — 5–15 тыс. руб. за цикл против 50–150 тыс. руб. за замену BHE.
Нагрузки свыше 500 кВт
При нагрузке 500 кВт и выше стоимость паяного BHE приближается к кожухотрубному, а преимущества BHE в компактности теряют значение. Для нагрузок 1000–50000 кВт кожухотрубный испаритель остаётся стандартным промышленным решением.
Помогаем выбрать тип испарителя
Проведём технический расчёт, сравним варианты по CAPEX/OPEX и подберём оптимальный аппарат под параметры вашей системы

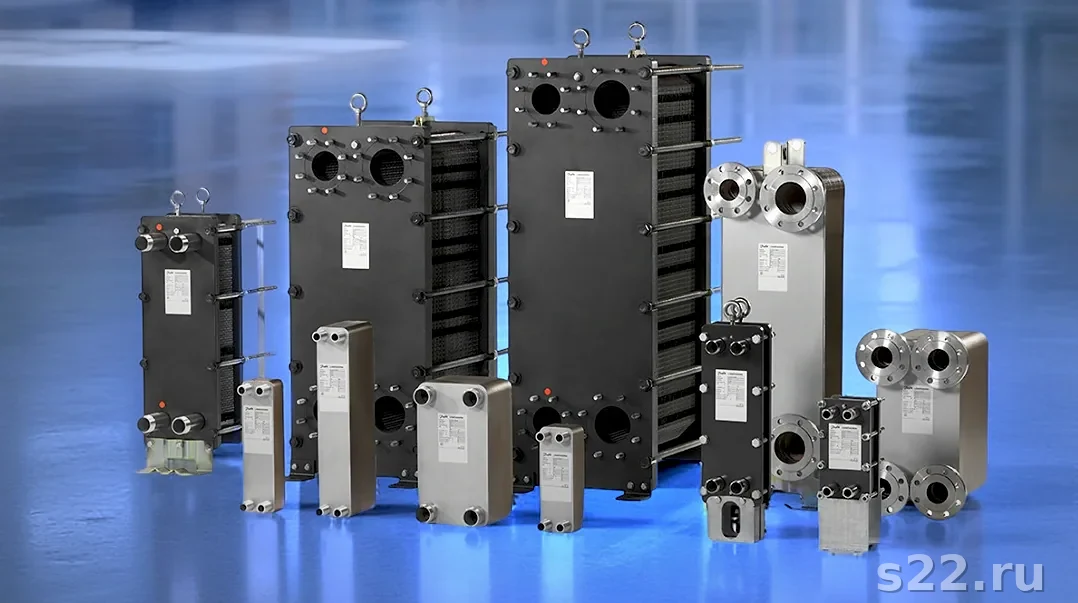

Получить расчётТипы пластинчатых испарителей
Паяный медью
Стандартный паяный BHE с медным припоем. Самый распространённый тип в чиллерах до 300 кВт. Alfa Laval серия CB, SWEP серия B.
- Не совместим с аммиаком
- Давление до 3–4,5 МПа
- Не разбирается
Паяный никелем
Паяный пластинчатый с никелевым припоем. Совместим с NH₃ при малых нагрузках. Alfa Laval AlfaNova, SWEP серия N.
- Совместим с аммиаком
- Дороже CuBHE на 30–50%
- Нагрузка до 150 кВт
Полусварной пластинчатый
Каждая вторая пластина приварена. Хладагент — в сварных каналах, жидкость — в уплотнительных. Alfa Laval серия AlfaRex, Tranter серия GPHE-H.
- Разбирается со стороны жидкости
- Допускает агрессивные хладагенты
- Нагрузка до 2000 кВт
Высокий коэффициент теплопередачи K
Гофрированные пластины BHE создают интенсивную турбулизацию потока уже при низких скоростях. Коэффициент теплоотдачи со стороны хладагента при кипении в узком канале: α = 3000–8000 Вт/м²·К (против 1500–5000 у затопленного кожухотрубного). Итоговый K = 2000–5000 Вт/м²·К — в 2–3 раза выше, чем у кожухотрубного DX.
Малый объём хладагента
BHE требует в 10–20 раз меньше хладагента, чем затопленный кожухотрубный (0,1–0,3 против 2–5 кг/кВт). При цене хладагента 400–1200 руб./кг для чиллера 300 кВт экономия заправки составляет 200–400 тыс. руб.
Минимальный подход ΔT min
BHE обеспечивает минимальный температурный напор 0,5–2°C (против 2–4°C у кожухотрубного). Это позволяет поднять температуру кипения хладагента на 1–3°C, что даёт рост COP компрессора на 3–8%.
Кожухопластинчатый испаритель (BPHE в кожухе) объединяет высокий K пластинчатых теплообменников с устойчивостью к высокому давлению и разборностью кожухотрубных. Ведущие производители: Alfa Laval (серия AC, AlfaCond, AC-T), SWEP (серия BC), WCR.
Конструктивные особенности
- Пластинчатый пакет из гофрированных листов 316L помещён в цилиндрический кожух
- Хладагент подаётся в межпластинчатое пространство через штуцеры кожуха и кипит в каналах
- Охлаждаемая среда (вода) проходит через пластинчатый пакет (патрубки торцевых крышек)
- Давление хладагента: корпус рассчитывается под требование — до 9 МПа для CO₂
- Разборка: снимается торцевая крышка, пакет промывается или заменяется
Области применения BPHE
- Чиллеры на CO₂ (R744) — давление до 9 МПа, стандартный BHE не подходит
- Тепловые насосы с аммиаком — NiPHE недостаточно мощны, кожухопластинчатый с никелевым припоем
- Промышленные чиллеры 200–2000 кВт — когда нужна компактность и разборность
- Агрессивные хладоносители (рассолы, этиленгликоль высокой концентрации)
Таблица помогает быстро определить оптимальный тип испарителя под конкретные условия проекта.
| # | Сценарий | Ключевые условия | Рекомендация | Обоснование |
|---|---|---|---|---|
| 1 | Чиллер 200 кВт, чистая вода 7/12°C | R134a, ΔP вода до 0,05 МПа, ограниченное место | Паяный BHE | Компактный, K высокий, вода чистая, цена низкая |
| 2 | Чиллер 500 кВт, городская оборотная вода | R134a или R410A, жёсткость воды 8–12 мг-экв/л, накипь | Кожухотрубный DX | Загрязнённая вода — только механическая чистка трубок |
| 3 | Аммиачная установка 1000 кВт, пищепром | NH₃ (R717), T_кип = -10°C, вода 0/8°C | Кожухотрубный затопленный | Аммиак + большая нагрузка — только кожухотрубный (сталь) |
| 4 | Нефтехимия, испаритель конденсата 300 кВт | Агрессивная среда, требования API 660, разборка | Кожухотрубный ИХ (плав. головка) | API 660, агрессивные среды, разборка для ревизии |
| 5 | Тепловой насос 150 кВт, скважинная вода | R410A, T_кип = 2°C, вода 8/4°C, малое место | Паяный BHE | Скважинная вода чистая, компактность, малый объём хладагента |
| 6 | CO₂-чиллер 400 кВт, трансритический цикл | R744, давление 8,5 МПа, антифриз | Кожухопластинчатый | CO₂ требует давления до 9 МПа, стандартный BHE не подходит |
| 7 | Малый чиллер 50 кВт для кондиционирования | R32 или R410A, чистый антифриз, ограничение бюджета | Паяный BHE | Малая нагрузка, чистые среды, минимальный CAPEX |
| 8 | Ребойлер дистилляционной колонны 800 кВт | Пар / технологический конденсат, давление до 6 МПа | Кожухотрубный ИП (kettle) | Ребойлеры — исключительно кожухотрубные типа kettle (ИП) |
| 9 | Аммиак 100 кВт, малый агрегат | NH₃, компактность важна, встроенный в агрегат | NiPHE или BPHE | Никелевый паяный или кожухопластинчатый совместим с NH₃, компактнее КТ |
| 10 | Чиллер 2000 кВт для ЦОД, антифриз 30% | R134a, чистый антифриз, постоянная нагрузка, высокая надёжность | Кожухотрубный затопленный | Большая нагрузка, максимальный ресурс, предсказуемое ТО |
Первоначальная цена аппарата — лишь часть совокупной стоимости. Для правильного выбора нужен анализ на горизонте 10–15 лет.
Кожухотрубный испаритель
- CAPEX (200 кВт): 180–350 тыс. руб.
- Монтаж: дороже — нужны опоры, компенсаторы
- Хладагент: объём 2–5 кг/кВт (затопл.) → 400–2000 тыс. руб.
- ТО при чистых водах: 10–20 тыс. руб./год
- ТО при загрязнённых водах: 5–15 тыс. руб. за чистку раз в 1–2 года
- Срок службы: 20–30 лет (возможна замена пучка)
- OPEX 10 лет (загрязнённые воды): 50–150 тыс. руб.
Паяный BHE (того же чиллера 200 кВт)
- CAPEX: 40–100 тыс. руб.
- Монтаж: дешевле — резьбовые соединения
- Хладагент: 0,1–0,3 кг/кВт → 8–60 тыс. руб.
- ТО при чистых водах: CIP раз в 2–3 года, 15–30 тыс. руб.
- ТО при загрязнённых водах: замена аппарата 50–150 тыс. руб. раз в 3–5 лет
- Срок службы: 8–15 лет при чистых водах
- OPEX 10 лет (загрязнённые воды): 200–500 тыс. руб.
Вывод по CAPEX/OPEX
При чистых средах и нагрузках до 300 кВт BHE выгоднее по совокупной стоимости. При загрязнённых средах (оборотная вода, городской водопровод жёсткость > 6 мг-экв/л) кожухотрубный дешевле на горизонте 10 лет: несмотря на высокий CAPEX, OPEX значительно ниже из-за возможности механической чистки вместо замены аппарата.
Подберём испаритель под ваши условия
Рассчитаем кожухотрубный, пластинчатый или кожухопластинчатый испаритель — с анализом CAPEX/OPEX и рекомендацией по типу
Запросить расчёт и КПЧитайте также
Подобрать теплообменник бесплатно
Укажите задачу — инженер S22 выполнит расчёт и предложит решение в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.
Критерии сравнения
Зафиксируйте хладагент, температуру кипения, холодопроизводительность, расходы вторичного теплоносителя и допустимое падение давления. Затем сопоставьте габариты, риск замерзания, качество воды и доступный способ сервиса.
Кожухотрубный и паяный испаритель
| Параметр | Кожухотрубный | Паяный пластинчатый |
|---|---|---|
| Обслуживание | Возможен осмотр и очистка пучка | Внутренние каналы доступны только через промывку |
| Компактность | Требует корпуса и зоны доступа | Занимает меньше места |
| Загрязнение | Допускает более широкий выбор режимов | Требует чистого теплоносителя |
Ошибки выбора
- не разделять затопленную и непосредственную схему кипения;
- игнорировать риск замерзания вторичной среды;
- выбирать компактность без проверки промывки и гидравлики.
