1. Что такое кожухотрубный теплообменник

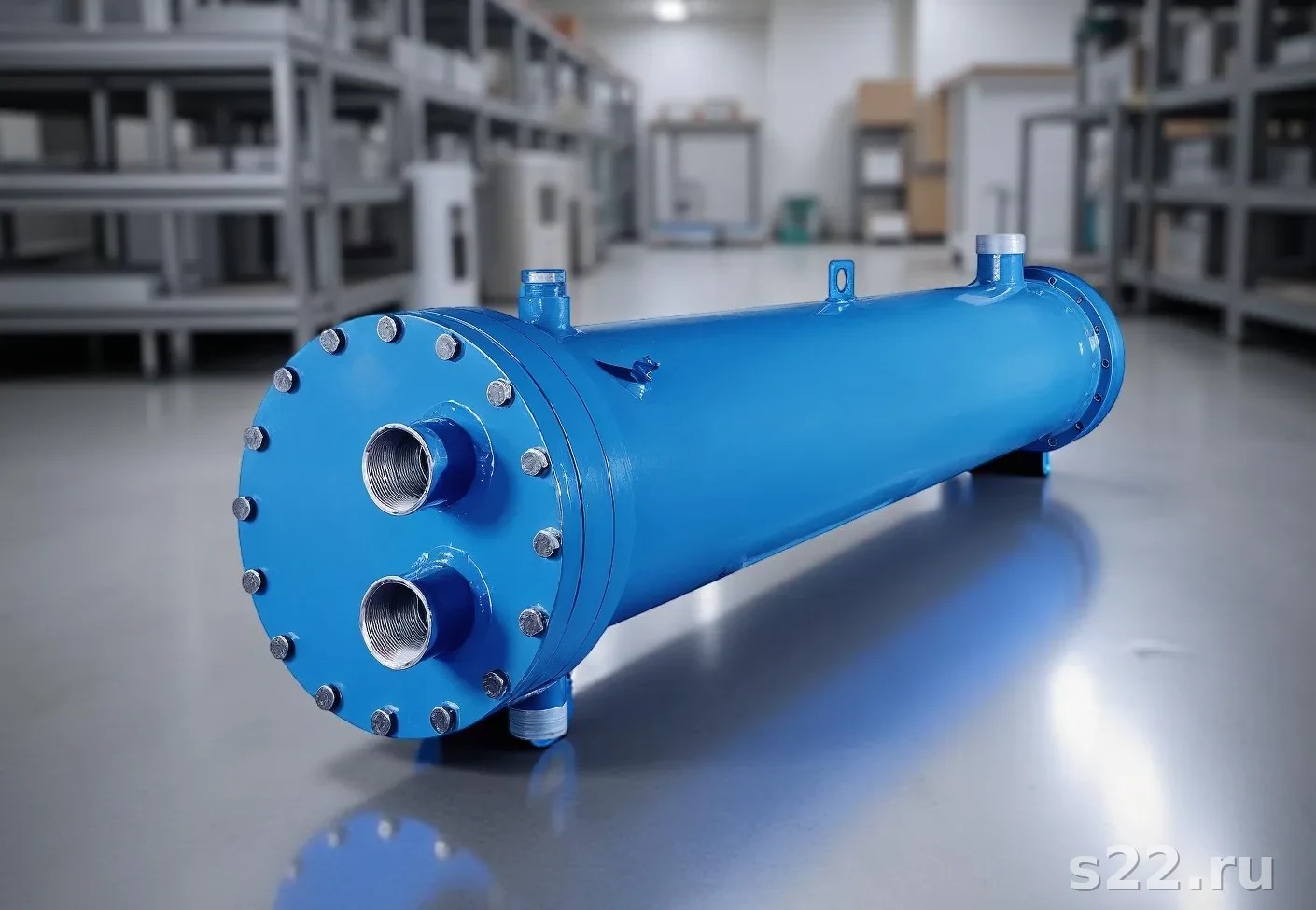

Теплообменный аппарат, в котором пучок трубок заключён в цилиндрический корпус (кожух). Один теплоноситель движется внутри трубок, второй — в межтрубном пространстве. Передача тепла происходит через стенки трубок. Принадлежит к классу рекуперативных теплообменников — оба потока разделены стенкой и не смешиваются.
Кожухотрубные теплообменники (кожухотрубчатые аппараты) — один из наиболее распространённых типов теплообменного оборудования в мире. Их доля в промышленных установках составляет около 60% всего парка теплообменной техники. Причина столь широкого применения — универсальность: КТО работают при давлениях от атмосферного до 250 бар, при температурах от −200°C до +500°C, с агрессивными, загрязнёнными и высоковязкими средами.
В отличие от пластинчатых теплообменников, кожухотрубные не имеют уплотнений, разрушаемых при высоком давлении и температуре. Это делает их незаменимыми в нефтехимии, энергетике, химической и пищевой промышленности.
2. Устройство кожухотрубного теплообменника: конструкция и узлы
Конструкция кожухотрубного теплообменника включает несколько ключевых элементов, каждый из которых выполняет строго определённую функцию:
| Элемент | Назначение | Материал |
|---|---|---|
| Кожух (корпус) | Внешний цилиндрический сосуд, создаёт межтрубное пространство | Ст20, AISI 304/316L, титан |
| Трубный пучок | Совокупность трубок — основная поверхность теплообмена | Ст20, AISI 316L, медь, титан |
| Трубные решётки | Перегородки с отверстиями для крепления трубок, разделяют трубное и межтрубное пространства | Тот же материал, что кожух |
| Перегородки (шикановые) | Направляют поток в межтрубном пространстве, увеличивают скорость и турбулизацию | Сталь, нержавеющая сталь |
| Крышки (камеры) | Распределяют поток по трубкам, образуют ходы для трубного пространства | Сталь, нержавеющая сталь |
| Штуцеры | Патрубки для подключения трубопроводов с обеих сторон | Сталь, нержавеющая сталь |
Типы трубных пучков
По конструкции трубного пучка различают три основных исполнения:
- С неподвижными трубными решётками — оба конца трубок жёстко закреплены. Самая простая и дешёвая конструкция. Применяется при небольших температурных расширениях (ΔT < 50°C между корпусом и трубками).
- С U-образными трубками — трубки согнуты дугой, оба конца крепятся к одной решётке. Допускает большие температурные расширения, но очистка внутри трубок затруднена.
- С плавающей головкой — один конец трубного пучка свободно скользит внутри кожуха, компенсируя температурные расширения. Допускает полное извлечение пучка для чистки.
Неподвижные решётки — для задач с малым перепадом температур (охлаждение воды, ГВС). U-трубки — нефтехимия, пар высокого давления. Плавающая головка — промышленные процессы с большими тепловыми расширениями и необходимостью регулярной чистки.
3. Принцип работы кожухотрубного теплообменника
Принцип работы основан на теплообмене через стенку трубки: горячий теплоноситель (например, пар или горячая вода) движется с одной стороны стенки, холодный (вода, воздух, хладагент) — с другой. Тепло передаётся от горячего потока через материал трубки к холодному.
Эффективность теплообмена определяется:
- Скоростью потоков — чем выше скорость, тем лучше турбулизация и выше коэффициент теплоотдачи
- Температурным напором — разностью температур между горячим и холодным потоком (LMTD)
- Коэффициентом теплопроводности трубок — металл проводит тепло в тысячи раз лучше, чем накипь или загрязнения
- Схемой движения потоков — противоток (контерток) эффективнее прямотока на 20–40%
Противоток и прямоток
Противоточная схема (контерток): горячий и холодный теплоносители движутся навстречу друг другу. Обеспечивает максимальный LMTD и минимальную площадь теплообмена. Применяется в большинстве кожухотрубных теплообменников.
Прямоточная схема: оба потока движутся в одном направлении. LMTD ниже, требуется большая площадь. Применяется, когда необходимо исключить перегрев теплоносителя на входе или при специальных технологических требованиях.
Поперечные перегородки в межтрубном пространстве заставляют поток огибать пучок трубок, увеличивают скорость и интенсивность теплообмена. Расстояние между перегородками (шаг) подбирается в расчёте — обычно 20–40% диаметра кожуха.
4. Типы кожухотрубчатых теплообменников по ГОСТ и TEMA
Согласно ГОСТ 15121 и ГОСТ 9929, кожухотрубчатые теплообменники делятся на типы по назначению и конструктивному исполнению. Международный стандарт TEMA (Tubular Exchanger Manufacturers Association) использует буквенные обозначения:
- первая буква — тип передней крышки
- вторая — тип кожуха (E, F, G, H, J, K, X)
- третья — задней крышки
Российская классификация (ГОСТ 15121, ГОСТ 9929) делит кожухотрубные аппараты по назначению. В международной практике используется классификация TEMA (Tubular Exchanger Manufacturers Association):
| Тип | Расшифровка | Назначение | Типичные параметры |
|---|---|---|---|
| КНГ | Кожухотрубный нагреватель горизонтальный | Нагрев воды, ГВС, технологических сред | до 16 бар, до 200°C |
| КНВ | Кожухотрубный нагреватель вертикальный | ГВС, системы отопления при ограниченном пространстве | до 16 бар, до 200°C |
| ИН | Испаритель нагревательный | Получение пара из жидкости, выпаривание | до 40 бар, до 350°C |
| ИК | Конденсатор (испарительный) | Конденсация пара, охлаждение парогазовых смесей | до 40 бар, до 300°C |
| ИУ | Утилизатор | Рекуперация тепла отходящих газов и жидкостей | до 100 бар, до 500°C |
| ИХ | Холодильник | Охлаждение технологических сред, нефтепродуктов | до 100 бар, до 400°C |
| КП | Кожухотрубный подогреватель | Подогрев нефти, мазута, технологических жидкостей | до 64 бар, до 350°C |
В международной практике TEMA-классификация обозначает тип конструкции буквой:
- AEL, BEM, CFU, NEN и т.д. Первая буква — тип передней крышки (A, B, C, N)
- вторая — тип кожуха (E, F, G, H, J, K, X)
- третья — тип задней крышки (L, M, N, P, S, T, U, W)
Конструктивные схемы: Н, К, ПК, У, КП
По конструкции трубного пучка и компенсации температурных расширений российский ГОСТ выделяет следующие исполнения:
| Схема | Конструкция | Применение | Особенности |
|---|---|---|---|
| Н (НГ/НВ) | Неподвижные трубные решётки | ГВС, отопление, ΔT < 50°C | Самая простая, низкая стоимость, нет возможности извлечь пучок |
| К (КГ/КВ) | Компенсатор на кожухе (линзовый или сальниковый) | Пар, нефтепродукты, ΔT 50–150°C | Компенсирует тепловые расширения без разборки |
| ПК (плавающая головка) | Один конец пучка свободно скользит внутри кожуха | Нефтехимия, большие ΔT, загрязнённые среды | Пучок полностью извлекается для чистки и замены |
| У (U-образные трубки) | Трубки согнуты в U, оба конца у одной решётки | Пар высокого давления, чистые среды | Допускает большие ΔT, но чистка внутри затруднена |
5. Материалы кожухотрубных теплообменников
Выбор материала — один из ключевых факторов при подборе КТО. Он определяет коррозионную стойкость, допустимое давление, температуру и стоимость аппарата:
| Материал | Типичная среда | Макс. температура | Преимущества |
|---|---|---|---|
| Углеродистая сталь (Ст3, Ст20) | Вода, пар, нефтепродукты | +450°C | Низкая стоимость, высокая прочность |
| Нержавеющая AISI 304 | Вода, слабоагрессивные среды | +450°C | Коррозионная стойкость, пищевая промышленность |
| Нержавеющая AISI 316L | Хлориды, морская вода, кислоты | +450°C | Стойкость к хлоридной коррозии, фармацевтика |
| Титан Grade 2 | Морская вода, соляная кислота, гальваника | +300°C | Максимальная коррозионная стойкость |
| Медь / латунь | Пресная вода, конденсаторы | +250°C | Высокая теплопроводность, бактериостатичность |
| CuNi 90/10, CuNi 70/30 | Морская вода, опреснение | +300°C | Стойкость к морской воде и биообрастанию |
| Хастеллой C-276 | Серная, соляная кислоты, щёлочи | +500°C | Стойкость к сильным кислотам и окислителям |
Не допускайте контакта разнородных металлов в агрессивной среде — возникает гальваническая коррозия. При хлоридах >200 мг/л нержавеющая AISI 304 подвержена питтингу — используйте 316L или титан. При морской воде температурой выше 40°C предпочтительны сплавы CuNi или титан.
6. Технические характеристики кожухотрубных теплообменников
Диапазон технических характеристик кожухотрубных теплообменников чрезвычайно широк — от компактных аппаратов для ЖКХ до многотонных реакторов для нефтехимических комплексов:
| Параметр | Стандартный диапазон | Специальные исполнения |
|---|---|---|
| Рабочее давление | до 40 бар | до 100–250 бар |
| Температура рабочей среды | −30°C … +350°C | −200°C … +500°C |
| Площадь теплообмена | 0,5 … 100 м² | до 500–2 000 м² |
| Диаметр кожуха | 150 … 1 000 мм | до 2 000–3 000 мм |
| Длина трубок | 1 500 … 6 000 мм | до 12 000 мм |
| Диаметр трубок | 16 … 38 мм | 6 … 50 мм |
| Число трубок | 7 … 1 000 | до 5 000 и более |
| Тепловая мощность | 10 кВт … 10 МВт | до 200 МВт |
Коэффициент теплопередачи кожухотрубных теплообменников — 800–2 500 Вт/(м²·°C) для жидкость-жидкость, что в 2–5 раз ниже, чем у пластинчатых (3 000–7 000 Вт/(м²·°C)). Это компенсируется большей допустимой площадью и рабочим диапазоном.
7. Применение кожухотрубных теплообменников
Кожухотрубные теплообменники используются в тех задачах, где пластинчатые неприменимы или неэффективны:
- Системы отопления и ГВС — ИТП, котельные, ЦТП. Преимущество над пластинчатыми: устойчивость к гидроударам, работа с паром 6–16 бар
- Нефтехимия и нефтепереработка — нагрев и охлаждение нефти, мазута, бензина, дизельного топлива при давлениях 25–100 бар
- Химическая промышленность — работа с кислотами, щёлочами, растворителями, агрессивными реакционными смесями
- Энергетика — пароводяные подогреватели, конденсаторы пара турбин, системы охлаждения генераторов
- Холодильная и криогенная техника — испарители и конденсаторы холодильных машин, криогенные установки
- Морское и судовое оборудование — охлаждение двигателей морской водой, опреснительные установки
- Пищевая промышленность — пастеризация, стерилизация, охлаждение продуктов при высоких давлениях
Задача: замена устаревшего кожухотрубного теплообменника советского производства. Параметры: сетевая вода 130/70°C, ГВС + отопление, давление 8 бар, загрязнённость воды повышенная (жёсткость 8 мг-экв/л).
Решение: Alfa Laval UM15 (нержавеющая сталь 316L) — устойчивость к накипи, период между промывками увеличился с 6 месяцев до 2 лет, экономия на обслуживании 180 000 руб./год.
Задача: охлаждение синтетического масла с 85°C до 45°C технической водой. Требование: давление масляного контура 25 бар, стойкость к маслу и антикоррозийным присадкам.
Решение: WTK SCE 35, материал кожуха — углеродистая сталь, трубки AISI 316L. Срок поставки со склада — 3 дня.
8. Кожухотрубный vs пластинчатый теплообменник
Выбор между кожухотрубным и пластинчатым теплообменником — один из ключевых вопросов при проектировании тепловых систем. Развёрнутое сравнение — в статье КТО против пластинчатого. Здесь — ключевые критерии:
| Критерий | Кожухотрубный | Пластинчатый |
|---|---|---|
| Максимальное давление | до 100–250 бар | до 25–40 бар |
| Максимальная температура | до 500°C | до 180–200°C |
| Коэффициент k, Вт/(м²·°C) | 800–2 500 | 3 000–7 000 |
| Компактность | В 3–5 раз крупнее | Компактные |
| Температурный перекрёст | Невозможен | Возможен |
| Загрязнённые среды | Хорошая устойчивость | Ограниченно |
| Обслуживание | Механическая чистка трубок | Разборка / химическая промывка |
| Стоимость (при одинаковой Q) | Выше на 30–60% | Ниже |
| Мин. ΔT | 5–10°C | 1–3°C |
Если давление < 16 бар, температура < 150°C и среда — чистая вода или гликоль — выбирайте пластинчатый. Если давление > 16 бар, температура > 200°C, среда загрязнена или агрессивна, нужна конденсация/испарение — выбирайте кожухотрубный.
9. Как выбрать кожухотрубный теплообменник: чек-лист
Правильный выбор КТО требует учёта 7 ключевых параметров. Используйте этот чек-лист при формировании технического задания или заполнении формы подбора:
Тип задачи
Нагрев, охлаждение, конденсация, испарение, рекуперация. От задачи зависит тип (КНГ/ИК/ИН) и схема потоков
Параметры сред
Температуры входа/выхода, расходы или мощность, состав сред (вода, пар, нефтепродукты, химикаты)
Рабочее давление
Максимальное давление в каждом контуре. Проверьте гидравлические удары и давление опрессовки
Материал
Определяется агрессивностью среды. Углеродистая сталь, AISI 316L, титан, медь — см. таблицу выше
Потери давления
Допустимый ΔP по каждому контуру. Влияет на выбор диаметра трубок и числа ходов
Габариты
Ограничения по длине, диаметру, весу. Ориентация — горизонтальная или вертикальная
Для точного подбора по вашим параметрам воспользуйтесь бесплатным расчётом КТО или общим расчётом теплообменника от инженеров s22.ru.
Decision table: какой тип и материал КТО выбрать
Быстрая шпаргалка для выбора типа и материала кожухотрубчатого теплообменника:
| Задача / условие | Рекомендуемый тип | Материал |
|---|---|---|
| ГВС и отопление, вода, P ≤ 16 бар | КНГ или КНВ, схема Н | Ст20 или AISI 316L |
| Пар 6–16 бар, конденсация | ИК (конденсатор), схема К или У | AISI 304/316L |
| Нефть / нефтепродукты, P до 40 бар | КП (плавающая головка) или ИХ | Ст20 + AISI 316L трубки |
| Морская вода, опреснение | КНГ или ИХ | CuNi 90/10 или титан Grade 2 |
| Кислоты (H₂SO₄, HCl), щёлочи | ИХ или КНГ спецматериал | Хастеллой C-276 или титан |
| Охлаждение масла/гидросистем | ИХ горизонтальный, схема Н | Ст20 + трубки AISI 316L |
| Пар высокого давления > 40 бар | ИН или КП, схема У или ПК | Ст20 + легированная сталь |
| Криогеника, −100°C и ниже | КНГ или ИН специсполнение | Аустенитная нержавеющая AISI 316L |
10. Ведущие бренды кожухотрубных теплообменников в каталоге s22.ru
В каталоге кожухотрубных теплообменников s22.ru представлены 19 ведущих брендов:
- Alfa Laval — шведский концерн, мировой лидер в теплообменном оборудовании. Серии UM, AlfaCond, AlfaRex — для ЖКХ, нефтехимии, энергетики.
- Onda — итальянский производитель. Медные и нержавеющие КТО для систем отопления, ГВС, холодильных машин. Широкий склад в России.
- WTK — немецкое качество, специализация на промышленных КТО. Высокие давления, специальные материалы, изготовление под заказ.
- KS (КС) — российское производство (43 типоразмера). Пластины AISI 304/316, цены на 25–30% ниже европейских аналогов. Срок поставки 3–10 дней.
- CIAT — французский производитель, специализируется на промышленных конденсаторах и испарителях для систем охлаждения.
- Secespol — польский производитель компактных КТО серии JT, NTT для ИТП и котельных. Широкий склад в Москве.
- GEA — немецкий концерн, промышленные КТО для пищевой, химической, нефтехимической промышленности.
Для ЖКХ и ИТП — Onda, Secespol или KS (оптимальное соотношение цена/качество). Для нефтехимии и энергетики — Alfa Laval или WTK. Для специальных сред — WTK с индивидуальным подбором материала. Полный ассортимент — в каталоге КТО.
11. Обслуживание и чистка кожухотрубных теплообменников
Кожухотрубные теплообменники более устойчивы к загрязнениям, чем пластинчатые, но и они требуют регулярного обслуживания. Основные признаки загрязнения:
- Рост перепада давления на 30–50% от начального значения
- Снижение тепловой мощности на 20% и более
- Повышение температуры на выходе горячего контура при неизменных входных параметрах
Системы с очищенной водой и антикоррозийными присадками: чистка раз в 3–5 лет. Промышленное водоснабжение: раз в 1–2 года. Морская вода и агрессивные среды: ежегодная инспекция. После каждой чистки — опрессовка 1,5×Pраб.
Методы чистки
- Химическая промывка — ингибированные кислотные растворы (10% лимонная кислота, HEDP) прокачиваются через контуры. Эффективна для растворимых отложений (карбонат кальция, железо).
- Механическая чистка трубок — ёршиком или гидроструйной установкой (200–400 бар). Применяется при плотных нерастворимых отложениях. Требует вскрытия крышек.
- Пескоструйная или дробеструйная обработка — для тяжёлых нагаров и коррозионных продуктов.
Не применяйте соляную кислоту для нержавеющих трубок — вызывает питтинговую коррозию. Не используйте механические методы для U-образных трубок без специального оборудования. После химической промывки обязательно промывайте нейтральной водой до pH 6,5–7,5 в стоке.
12. Бесплатный подбор и расчёт кожухотрубного теплообменника
Инженеры s22.ru выполняют расчёт кожухотрубного теплообменника бесплатно в течение 2–4 часов. Вы получаете:
- Конкретную модель из каталога 3 060 позиций (28 брендов)
- Площадь теплообмена, число трубок, диаметр кожуха
- Расчёт потерь давления по трубному и межтрубному пространству
- Рекомендацию по материалу с учётом ваших сред
- Стоимость оборудования и сроки поставки
Для расчёта необходимо: тип задачи, температуры на входе/выходе, расход или мощность, рабочее давление, состав сред. Заполните форму ниже — остальное сделает инженер.
