1. Что такое принцип работы кожухотрубного теплообменника
...передачи тепловой энергии от более нагретой среды к менее нагретой через разделяющую их твёрдую стенку (в данном случае — металлическую стенку трубки). Интенсивность теплопередачи определяется температурным напором, площадью поверхности и коэффициентом теплопередачи K.
Принцип работы кожухотрубного теплообменника основан на косвенном теплообмене: горячая и холодная среды разделены стенкой трубки и никогда не смешиваются. Схема: горячая среда → трубки → стенка трубки → холодная среда в межтрубном пространстве кожуха (или наоборот — в зависимости от конструкции). Кожухотрубчатые аппараты реализуют этот принцип в промышленном масштабе при давлениях до 40 МПа и температурах от −200°C до +500°C.
В основе работы — три физических процесса, происходящих последовательно: конвективный теплообмен от горячей среды к поверхности трубки; теплопроводность через металлическую стенку трубки; конвективный теплообмен от внешней поверхности трубки к холодной среде. Все три процесса описываются единым коэффициентом теплопередачи K.
Для расчёта и подбора кожухотрубного теплообменника под конкретные параметры воспользуйтесь бесплатным расчётом от инженеров s22.ru или услугой расчёта КТО — ответ за 2–4 часа.

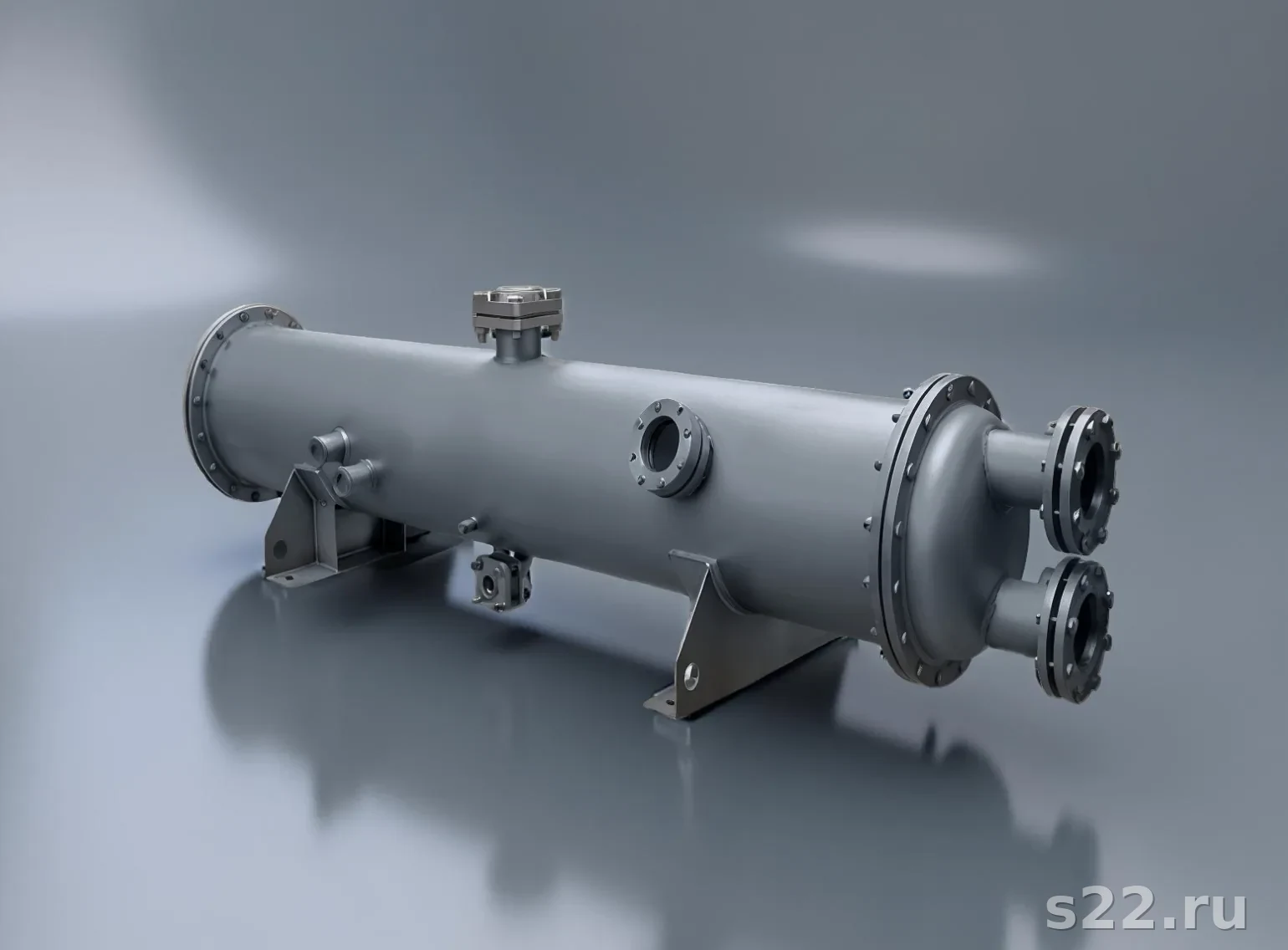

2. Конструктивная основа: как устроен теплообмен
Теплообмен в кожухотрубном аппарате происходит через поверхность трубного пучка. Конструкция включает несколько ключевых элементов, каждый из которых влияет на интенсивность теплообмена:
- Кожух (корпус) — цилиндрический сосуд, формирует межтрубное пространство и выдерживает рабочее давление межтрубной среды
- Трубный пучок — основная поверхность теплообмена; чем больше трубок и чем они длиннее, тем больше площадь F
- Трубные решётки — перегородки с отверстиями, в которые завальцованы или приварены трубки; герметично разделяют трубное и межтрубное пространства
- Перегородки (шикановые) — поперечные пластины в межтрубном пространстве; создают поперечное обтекание трубок и увеличивают скорость потока
- Крышки (распределительные камеры) — формируют ходы для трубного пространства и распределяют поток по трубкам
Комплексная характеристика, учитывающая сопротивление конвекции со стороны трубного пространства (α₁), термическое сопротивление стенки (δ/λ), сопротивление конвекции со стороны межтрубного пространства (α₂) и сопротивление загрязнений (r₁, r₂). Формула: 1/K = 1/α₁ + δ/λ + 1/α₂ + r₁ + r₂. Для жидкость-жидкость K = 800–2500 Вт/(м²·К), для пар-жидкость K = 1500–4000 Вт/(м²·К).
Тепло передаётся исключительно через стенку трубки. Чем тоньше стенка (обычно 1–2 мм) и выше теплопроводность металла, тем меньше термическое сопротивление. Сталь: λ ≈ 50 Вт/(м·К); нержавеющая сталь: λ ≈ 16 Вт/(м·К); медь: λ ≈ 380 Вт/(м·К); титан: λ ≈ 22 Вт/(м·К).
3. Противоток и прямоток: схемы движения сред
Схема движения сред — один из ключевых факторов эффективности кожухотрубного теплообменника. Существуют две основные схемы: противоток и прямоток.
| Параметр | Противоток | Прямоток |
|---|---|---|
| Среднелогарифмический ΔT (LMTD) | Максимальный — постоянный напор по всей длине | На 20–40% ниже — напор убывает от входа к выходу |
| КПД теплообмена | Выше — возможен нагрев холодной среды выше выходной температуры горячей | Ограничен — нельзя нагреть холодную среду выше температуры смешения |
| Необходимая площадь F | Меньше при той же мощности Q | На 20–40% больше при той же мощности Q |
| Сложность реализации | Стандартная — большинство КТО проектируются под противоток | Применяется в специальных случаях |
| Типовая норма минимального ΔT | 5–10°C | 15–20°C |
Для максимальной эффективности всегда задавайте противоток. Прямоток оправдан только если нужно ограничить максимальную температуру поверхности трубки (например, при термочувствительных средах) или при специальных технологических требованиях.
Decision table: какую схему выбрать
| Условие | Рекомендуемая схема | Причина |
|---|---|---|
| Нагрев воды для ГВС или отопления | Противоток | Максимальный нагрев при минимальной площади |
| Термочувствительная среда (риск перегрева) | Прямоток | Снижает пиковую температуру поверхности трубки у входа горячей среды |
| Конденсация пара | Противоток или поперечный ток | Обеспечивает равномерную конденсацию и отвод конденсата |
| Охлаждение нефтепродуктов | Противоток | Максимальное охлаждение при экономии площади |
4. Одноходовые и многоходовые схемы
...теплоносителя по трубкам от одной трубной решётки до другой. Перегородки в распределительных камерах (крышках) разделяют трубки на секции, заставляя поток делать несколько проходов. Число ходов: 1, 2, 4, 6, 8.
| Число ходов | Скорость в трубках | Когда применять |
|---|---|---|
| 1 ход | Базовая (0,5–1,5 м/с) | Большие расходы, малое допустимое гидравлическое сопротивление (ΔP менее 0,3 бар), конденсация пара |
| 2 хода | Удвоенная скорость | Средние расходы, необходимость повышения α в трубках, ΔP до 1 бар |
| 4 хода | Учетверённая скорость | Малые расходы, вязкие среды, необходимость турбулентного режима, ΔP до 2–3 бар |
При увеличении числа ходов растёт гидравлическое сопротивление в степени, пропорциональной квадрату скорости. Четырёхходовой аппарат при тех же трубках имеет ΔP в 16 раз выше одноходового. Перед выбором схемы ходов убедитесь, что насос обеспечит необходимый напор по трубному пространству.
5. Теплопередача через стенку трубки: физика процесса
K — коэффициент теплопередачи, Вт/(м²·К)
F — площадь поверхности теплообмена, м²
ΔTср — среднелогарифмический температурный напор (LMTD), °C
Коэффициент теплопередачи K — «сводное» термическое сопротивление всей системы. Формула полного сопротивления: 1/K = 1/α₁ + δ/λ + 1/α₂ + r₁ + r₂, где α₁ и α₂ — коэффициенты конвективной теплоотдачи со стороны трубного и межтрубного пространств [Вт/(м²·К)]; δ — толщина стенки трубки [м]; λ — теплопроводность металла [Вт/(м·К)]; r₁, r₂ — термическое сопротивление загрязнений [(м²·К)/Вт].
Самое слабое звено в цепи — конвективный теплообмен. Если одна из сред движется медленно (ламинарный режим, Re менее 2300), её α может упасть до 200–500 Вт/(м²·К), что снизит K в 5–10 раз по сравнению с турбулентным режимом.
Дано: расход горячей воды G = 20 м³/ч, температура входа T₁ = 90°C, температура выхода T₂ = 70°C. Найти Q.
Массовый расход: G_кг = 20 / 3,6 × 1000 = 5,56 кг/с
Тепловая мощность: Q = G_кг × Cp × ΔT = 5,56 × 4186 × (90−70) = 5,56 × 4186 × 20
Q = 465 000 Вт ≈ 465 кВт
Среднелогарифмический температурный напор при противотоке (горячая 90→70°C, холодная 50→70°C): ΔT₁ = 90−70 = 20°C; ΔT₂ = 70−50 = 20°C; LMTD = 20°C (симметричный случай). Если ΔT₁ ≠ ΔT₂: LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂).
6. Роль перегородок в межтрубном пространстве
Поперечные перегородки (шикановые перегородки, баффлы) — один из важнейших конструктивных элементов кожухотрубного теплообменника. Без перегородок поток в межтрубном пространстве движется вдоль трубок с низкой скоростью, создавая ламинарный режим и крайне низкий коэффициент теплоотдачи α₂ (200–500 Вт/(м²·К)). Перегородки принудительно создают поперечное обтекание трубок:
- Скорость потока в зазоре между трубками возрастает в 3–8 раз
- Режим течения переходит из ламинарного в турбулентный (Re более 400 для межтрубного пространства)
- Коэффициент теплоотдачи α₂ увеличивается в 2–5 раз — до 1500–4000 Вт/(м²·К)
- Снижается риск застойных зон, где могут скапливаться загрязнения
Параметры перегородок: высота вырезки (обычно 20–35% диаметра кожуха), шаг между перегородками (расстояние от перегородки до перегородки). Оптимальный шаг подбирается в тепловом расчёте.
Шаг перегородок 0,3–0,6 диаметра кожуха — оптимум для теплопередачи. При меньшем шаге резко растёт гидравлическое сопротивление в межтрубном пространстве. При большем шаге — снижается скорость и коэффициент теплоотдачи.
7. Типы кожухотрубных теплообменников по схеме работы
Различные типы кожухотрубчатых аппаратов реализуют разные принципы организации теплообмена. Подробное описание конструкции и типов — в статье «Кожухотрубный теплообменник: устройство и типы».
| Тип | Ориентация / конструкция | Схема работы | Типовое применение |
|---|---|---|---|
| КНГ | Горизонтальный, несъёмные трубные решётки | Жидкость–жидкость или пар–жидкость. Пар — в межтрубном пространстве, вода — в трубках. Противоток. | ГВС, отопление, ИТП, котельные |
| КНВ | Вертикальный, несъёмные решётки | Аналогично КНГ. Вертикальная ориентация удобна для конденсации пара — конденсат стекает вниз под действием гравитации. | ГВС при ограниченной площади, конденсаторы пара |
| ИН | Испаритель с компенсатором на кожухе | Греющий пар — в межтрубном пространстве. Испаряемая жидкость — в трубках. Компенсатор снимает температурные напряжения. | Получение пара, испарение хладагентов |
| ИК | Испаритель-конденсатор с компенсатором | Конденсация паровой фазы с одновременным испарением второй среды. Двухфазные потоки с обеих сторон. | Холодильные машины, криогеника |
| КП (плавающая головка) | Один конец пучка свободно скользит в кожухе | Допускает большие температурные расширения без дополнительных компенсаторов. Пучок полностью извлекается для чистки. | Нефтехимия, нефтепереработка, агрессивные среды |
8. Расчёт кожухотрубного теплообменника: основные формулы
Тепловой расчёт кожухотрубного теплообменника включает три этапа: расчёт тепловой мощности, расчёт LMTD и определение требуемой площади теплообмена. Для полного расчёта обращайтесь к услуге расчёта КТО или общего расчёта теплообменника.
Cp₁, Cp₂ — теплоёмкости сред (вода: 4186 Дж/(кг·°C))
ΔT₁, ΔT₂ — разности температур на входе и выходе
K — коэффициент теплопередачи, Вт/(м²·К): жидкость-жидкость 800–2500, пар-жидкость 1500–4000
ΔTср — LMTD, среднелогарифмический температурный напор, °C
d — внутренний диаметр трубки, м
ν — кинематическая вязкость среды, м²/с (вода при 70°C: 0,4×10⁻⁶ м²/с)
Re более 10 000 — развитый турбулентный режим; Re менее 2300 — ламинарный
Без расчёта Re нельзя определить правильный коэффициент теплопередачи. Ламинарный режим (Re менее 2300) снижает K в 5–10 раз по сравнению с турбулентным. Для вязких сред (масла, гликоли) обязателен расчёт Re с учётом реальной вязкости при рабочей температуре.
Дано: Q = 500 кВт, горячий теплоноситель — сетевая вода 90→70°C, холодный — водопроводная вода 10→55°C (противоток).
LMTD: ΔT₁ = 90−55 = 35°C; ΔT₂ = 70−10 = 60°C; LMTD = (60−35)/ln(60/35) = 25/0,539 ≈ 46°C
При K = 1200 Вт/(м²·К): F = 500 000 / (1200 × 46) ≈ 9,1 м²
Результат: требуется около 9–10 м² площади теплообмена с запасом 10%
Калькулятор тепловой мощности Q = G × Cp × ΔT
Быстрый расчёт мощности для воды (Cp = 4186 Дж/(кг·°C))
9. Рабочие параметры: давление, температура, скорость
Допустимые рабочие параметры кожухотрубных теплообменников определяются конструкцией и материалом. Стандартные аппараты работают при давлении до 4 МПа (40 бар). Специальные исполнения (толстостенный кожух, легированная сталь, спецсварка) — до 10 МПа и выше. Скорость в трубках 0,5–2,5 м/с, в межтрубном пространстве 0,3–1,5 м/с — компромисс между интенсивностью теплообмена и эрозионным износом.
| Материал трубок | Макс. температура | Макс. давление | Типовая среда |
|---|---|---|---|
| Углеродистая сталь Ст20 | +450°C | 40 МПа | Вода, пар, нефтепродукты |
| Нержавеющая AISI 316L | +450°C | 40 МПа | Хлориды, кислоты, морская вода |
| Титан Grade 2 | +300°C | 20 МПа | Морская вода, соляная кислота |
| Медь / латунь | +250°C | 4 МПа | Пресная вода, конденсаторы |
| Хастеллой C-276 | +500°C | 20 МПа | Серная, соляная кислоты |
10. Признаки неэффективной работы: как диагностировать
Загрязнение поверхности теплообмена — главная причина снижения эффективности кожухотрубного теплообменника в процессе эксплуатации. Слой накипи толщиной 1 мм снижает коэффициент теплопередачи K на 15–30%. Вот основные признаки неэффективной работы:
- Недогрев: выходная температура холодной среды ниже расчётной на 10°C и более при тех же входных параметрах
- Повышенный перепад давления: рост ΔP на 30–50% от начального значения при том же расходе — признак загрязнения или частичного засора трубок
- Вибрация и шум: кавитация, неправильный режим течения, разрушение крепления трубного пучка
- Утечки: смешение контуров — признак разрушения трубки или нарушения герметичности в зоне развальцовки
- Коррозия: снижение толщины стенок трубок, появление продуктов коррозии в теплоносителях
Снижение тепловой мощности более чем на 15% от расчётной (при неизменных входных параметрах) — сигнал для внеплановой промывки или чистки теплообменника. Не ждите снижения на 30–50% — это приводит к перерасходу энергии и ускоренному износу.
4 шага диагностики кожухотрубного теплообменника
Измерить температуры
Замерить входные и выходные температуры обоих контуров. Сравнить с проектными значениями. Отклонение более 10°C — повод для диагностики.
Измерить давление
Снять перепад давления ΔP по трубному и межтрубному пространству. Сравнить с начальным значением. Рост более 30% — признак загрязнения.
Проверить расходы
Убедиться, что расходы теплоносителей соответствуют проектным. Снижение расхода из-за засора фильтров имитирует неэффективность теплообменника.
Вскрытие и осмотр
При подтверждении снижения эффективности — вскрыть крышки, осмотреть трубки. Оценить отложения, ржавчину, биоплёнку. Принять решение о промывке или замене пучка.
11. Кожухотрубный vs пластинчатый: сравнение принципов работы
Принципиальное отличие кожухотрубного теплообменника от пластинчатого — в геометрии поверхности теплообмена и конструктивном исполнении. Это определяет принципиально разные рабочие диапазоны и области применения.
| Параметр | Кожухотрубный | Пластинчатый |
|---|---|---|
| Поверхность теплообмена | Трубки (цилиндрические) | Гофрированные пластины (тонкий канал) |
| Макс. рабочее давление | до 40 МПа (специальные) | до 2,5–4 МПа |
| Макс. температура | до 500°C | до 180–200°C (резина), 350°C (металл) |
| Коэффициент K | 800–2500 Вт/(м²·К) | 3000–7000 Вт/(м²·К) |
| Компактность | В 3–5 раз крупнее при той же Q | Компактный |
| Загрязнённые среды | Хорошо — трубки d от 16 мм | Ограниченно — зазор 2–5 мм засоряется |
| Температурный перекрёст | Невозможен в 1-ходовой схеме | Возможен — многоходовая схема пластин |
| Уплотнения в межтрубном | Отсутствуют — нет риска утечки через прокладки | Резиновые прокладки — риск утечки |
Для нейтрального сравнения: кожухотрубные и пластинчатые теплообменники не конкуренты — они дополняют друг друга. Пластинчатые оптимальны при умеренных параметрах и требовании компактности; кожухотрубные — при высоких давлениях, температурах, агрессивных и загрязнённых средах. Выбор определяется конкретными параметрами задачи.
Смотрите также: каталог кожухотрубных теплообменников, расчёт КТО и статью по кожухотрубным теплообменникам ГОСТ.
12. Где применяется: от ЖКХ до нефтехимии
Принцип работы кожухотрубного теплообменника позволяет применять его в самых разных отраслях — от небольших жилых домов до крупнейших нефтехимических комплексов.
- ЖКХ и тепловые пункты (ИТП, ЦТП): нагрев воды ГВС и отопления от сетевого теплоносителя. Преимущество над пластинчатыми — устойчивость к гидроударам, работа с паром 6–16 бар, долговечность при жёсткой воде
- Промышленные котельные: пароводяные подогреватели, экономайзеры, рекуператоры тепла уходящих газов
- Нефтехимия и нефтепереработка: нагрев сырой нефти, охлаждение нефтепродуктов, конденсация паров бензина, давление 25–100 бар
- Химическая промышленность: охлаждение реакционных смесей, конденсаторы паров кислот и щелочей, специальные материалы (титан, Хастеллой)
- Энергетика: маслоохладители турбин, конденсаторы пара, регенеративные подогреватели питательной воды
- Морская и судовая техника: охлаждение дизелей морской водой, опреснительные установки
Задача: замена устаревшего кожухотрубного подогревателя в центральном тепловом пункте. Параметры: сетевая вода 130/70°C, ГВС + отопление, тепловая мощность 2 МВт, давление 6 бар. Жёсткость воды 8 мг-экв/л.
Расчёт: Q = 2 000 кВт; LMTD ≈ 42°C при противотоке; K = 1100 Вт/(м²·К) с учётом загрязнений. Требуемая F = 2 000 000 / (1100 × 42) ≈ 43 м².
Результат: подобран Alfa Laval UM15 (нерж. AISI 316L, F = 47 м², запас 10%). Период между промывками увеличился с 6 до 24 месяцев.
