1. Кожухотрубные теплообменники: ГОСТ и нормативная база
ГОСТ (Государственный стандарт) — обязательный или рекомендательный нормативный документ, устанавливающий требования к продукции на территории России и стран СНГ. Для кожухотрубчатых аппаратов ГОСТы регламентируют типоразмеры, материалы, испытательные давления, маркировку и методику расчёта. Соответствие ГОСТ — необходимое условие для поставки оборудования на российские промышленные объекты и объекты ЖКХ.

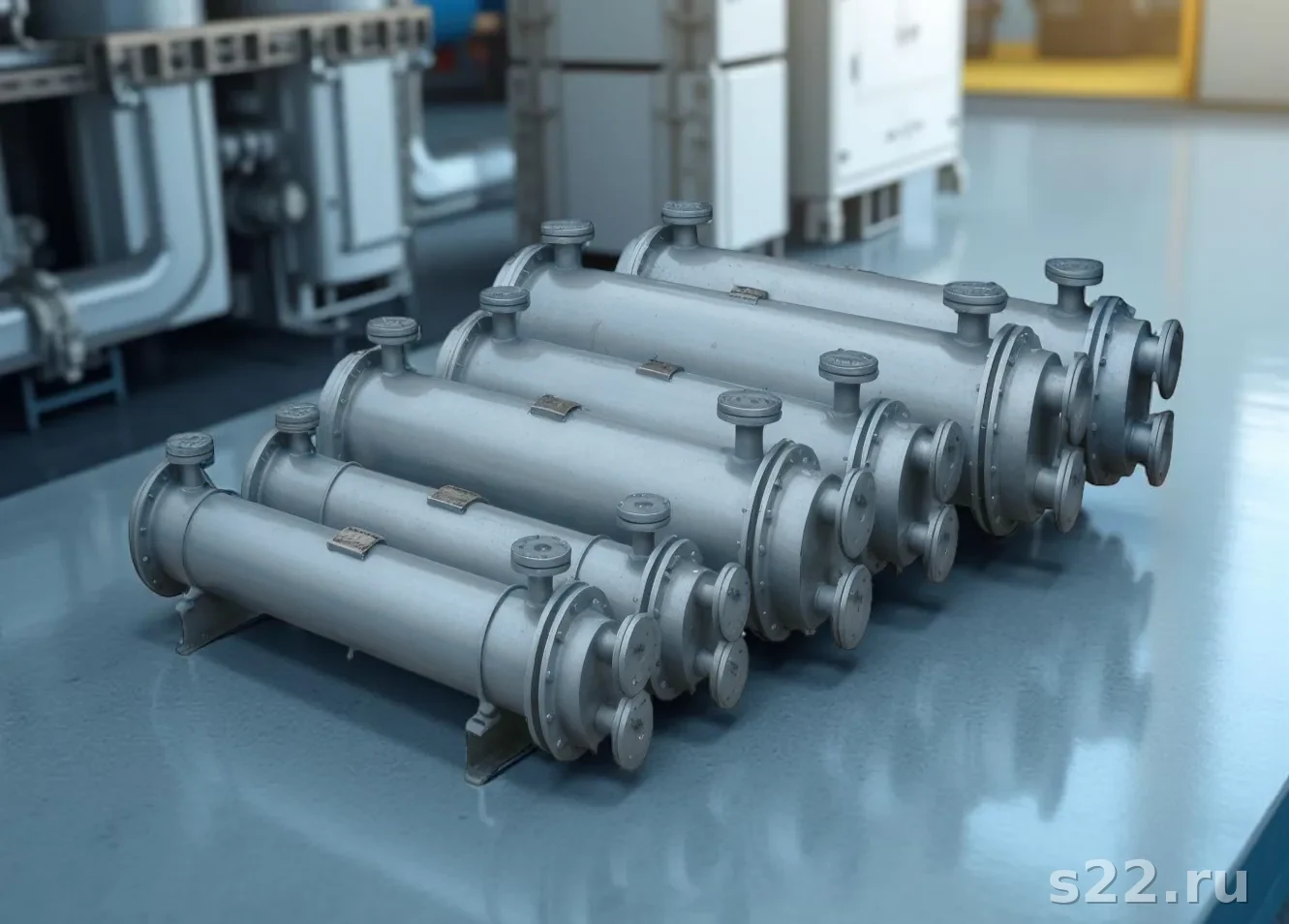

Кожухотрубные теплообменники (кожухотрубчатые аппараты) в России производятся и применяются в соответствии с целым комплексом государственных стандартов. Каждый стандарт регулирует свою область:
| ГОСТ | Название | Область применения |
|---|---|---|
| ГОСТ 15121-79 | Теплообменники кожухотрубчатые. Общие технические требования | Материалы, сварные швы, испытания, маркировка, приёмка |
| ГОСТ 15122-79 | Теплообменники кожухотрубчатые. Типы и основные размеры | Типоразмеры, диаметры кожухов, длины трубок, ходы |
| ГОСТ 9929-82 | Испарители кожухотрубчатые. Типы и основные параметры | Аппараты типов ИН, ИК, ИУ для испарения и конденсации |
| ГОСТ 15120-79 | Теплообменники кожухотрубчатые. Методы расчёта | Тепловой и гидравлический расчёт КТО |
| ГОСТ 34233 | Сосуды и аппараты. Нормы и методы расчёта на прочность | Расчёт толщины стенок, прочности при давлении |
| ГОСТ Р 52630 | Сосуды и аппараты стальные сварные. ОТТ | Требования к сварным соединениям сосудов давления |
Помимо ГОСТов, кожухотрубчатые аппараты в России подпадают под действие ТР ТС 032/2013 («О безопасности оборудования, работающего под избыточным давлением»), который является обязательным техническим регламентом Евразийского экономического союза. Все КТО с рабочим давлением выше 0,07 МПа обязаны соответствовать этому регламенту.
Для подбора аппарата с полным комплектом документов по ГОСТ воспользуйтесь услугой бесплатного расчёта и подбора или изучите каталог КТО на s22.ru.
2. ГОСТ 15121: общие технические требования к КТО
ГОСТ 15121-79 «Теплообменники кожухотрубчатые. Общие технические требования» — основополагающий стандарт, который устанавливает требования, обязательные для всех кожухотрубчатых теплообменников, независимо от типа и размера.
Основные требования ГОСТ 15121
Стандарт охватывает следующие аспекты изготовления и приёмки КТО:
- Рабочее давление: аппараты изготавливаются на условные давления от 0,6 до 10,0 МПа (6–100 бар)
- Температурный диапазон: от −40°C до +450°C для углеродистых сталей; до +600°C для аустенитных нержавеющих
- Сварные швы: выполняются по ГОСТ Р 52630, категория сварных соединений устанавливается в зависимости от давления и группы опасности среды
- Испытания давлением: каждый аппарат перед отгрузкой испытывается пробным давлением Pпр = 1,5 × Pрab гидравлически (водой) или пневматически
- Маркировка: на табличке указываются тип, диаметр, давление, температура, материал, завод-изготовитель, дата изготовления и заводской номер
- Документация: паспорт аппарата по ГОСТ 32395, включающий расчёт на прочность, акт испытаний, сертификаты на материалы
Условное давление — стандартизованное значение давления, принятое для характеристики прочностных параметров арматуры и фланцевых соединений. Для КТО Pу соответствует максимально допустимому рабочему давлению при температуре среды 20°C. При более высоких температурах допустимое давление снижается согласно таблицам ГОСТ.
Все кожухотрубные теплообменники с Pу > 0,07 МПа подпадают под ТР ТС 032/2013 о безопасности оборудования, работающего под избыточным давлением. Это означает обязательное декларирование или сертификацию, наличие паспорта и расчёта на прочность.
3. ГОСТ 15122-79: типы и основные размеры
ГОСТ 15122-79 «Теплообменники кожухотрубчатые. Типы и основные размеры» — стандарт, устанавливающий конкретные конструктивные типы и типоразмеры кожухотрубных теплообменников для общепромышленного применения.
Типы КТО по ГОСТ 15122-79
| Тип | Расшифровка | Конструктивная схема | Когда применять | Типовое давление |
|---|---|---|---|---|
| КНГ | Кожухотрубный, несъёмные решётки, горизонтальный | Трубный пучок жёстко закреплён с обоих концов | ГВС, отопление, ΔT < 50°C | до 1,6 МПа |
| КНВ | Кожухотрубный, несъёмные решётки, вертикальный | То же, вертикальная ориентация | ГВС при ограниченной площади | до 1,6 МПа |
| ккг | Кожухотрубный, компенсатор на кожухе, горизонтальный | Линзовый или волнистый компенсатор на кожухе | Пар, нефтепродукты, ΔT 50–150°C | до 2,5 МПа |
| ккв | Кожухотрубный, компенсатор, вертикальный | То же, вертикальное исполнение | Пар, химические среды | до 2,5 МПа |
| КП | Кожухотрубный, плавающая головка | Один конец пучка скользит внутри кожуха | Нефтехимия, большие ΔT, загрязнённые среды | до 6,4 МПа |
Стандартные диаметры кожухов по ГОСТ 15122-79
Стандарт устанавливает ряд номинальных диаметров кожухов: 159, 219, 273, 325, 400, 500, 600, 800, 1000, 1200 мм. Использование стандартных диаметров обеспечивает взаимозаменяемость, доступность фланцев и крышек, упрощает монтаж и ремонт.
Длины трубок по ГОСТ: 1000, 1500, 2000, 3000, 4000, 6000 мм. Диаметры трубок: 20×2, 25×2, 38×3 мм (наружный диаметр × толщина стенки).
При невозможности применения стандартного типоразмера допускается изготовление КТО по индивидуальным чертежам. В этом случае аппарат должен соответствовать требованиям ГОСТ 15121 по материалам, сварке и испытаниям, а расчёт на прочность выполняется по ГОСТ 34233.
4. ГОСТ 9929: испарители и конденсаторы
ГОСТ 9929-82 «Испарители кожухотрубчатые. Типы и основные параметры» распространяется на специализированные кожухотрубные аппараты для испарения, конденсации и охлаждения в химической, нефтехимической, холодильной и смежных отраслях.
Типы аппаратов по ГОСТ 9929-82
- ИН (Испаритель с Несъёмными трубными решётками) — базовая конструкция для испарения жидкостей. Горизонтальное или вертикальное исполнение. Применяется при относительно небольших температурных расширениях. Рабочее давление до 4,0 МПа.
- ИК (Испаритель с Компенсатором) — аппарат с компенсатором температурных расширений на кожухе. Применяется при значительных температурных нагрузках (ΔT между пучком и кожухом более 50°C). Конденсаторы пара в холодильных машинах, нефтехимические установки.
- ИУ (Испаритель с U-образными трубками) — трубки согнуты в форме буквы U, оба конца закреплены в одной трубной решётке. Позволяет свободно компенсировать тепловые расширения трубного пучка. Применяется в установках высокого давления (до 10 МПа), холодильных системах, при работе с парами и газами.
Особенности конструкции по ГОСТ 9929
Аппараты по ГОСТ 9929 конструктивно отличаются от нагревателей по ГОСТ 15122:
- Специальные патрубки для отвода паровой фазы и подвода жидкости (испарители)
- Конструкция межтрубного пространства обеспечивает равномерное распределение двухфазного потока
- Усиленные требования к герметичности соединений — недопустима утечка хладагента или технологической жидкости
- Специальные штуцеры для дренажа и продувки при пуске и останове
Задача: испарение жидкого аммиака для охлаждения технологической воды с 12°C до 4°C, мощность 500 кВт. Давление аммиачного контура — 4,5 бар изб.
Решение: горизонтальный испаритель ИН-500 по ГОСТ 9929-82, материал трубок — 12Х18Н10Т (аммиакостойкий), кожух — Ст20. Аппарат прошёл пневматические испытания давлением 1,5×Pраб = 6,75 бар.
5. Система обозначений по ГОСТ: как читать маркировку
Маркировка кожухотрубного теплообменника по ГОСТ содержит полную техническую информацию об аппарате. Рассмотрим расшифровку на конкретном примере.
Пример маркировки: КНГ-500-М-4-1 ГОСТ 15122-79
| Позиция | Значение | Расшифровка |
|---|---|---|
| К | Кожухотрубный | Тип конструкции — кожухотрубный теплообменник |
| Н | Несъёмные | Несъёмные трубные решётки (нет компенсатора и плавающей головки) |
| Г | Горизонтальный | Ориентация аппарата (Г — горизонтальный, В — вертикальный) |
| 500 | 500 мм | Номинальный внутренний диаметр кожуха |
| М | Углеродистая сталь | Материальное исполнение: М — сталь Ст20/20К; Х — нержавеющая 12Х18Н10Т; Т — титан ВТ1-0 |
| 4 | 0,4 МПа (4 бар) | Условное давление: цифра × 0,1 МПа. Для межтрубного / трубного пространства |
| 1 | 1 ход | Число ходов по трубному пространству (1, 2, 4, 6 — чётные числа) |
Коды материального исполнения
| Код | Материал кожуха и решёток | Материал трубок | Применение |
|---|---|---|---|
| М | Ст20, 20К (углеродистая) | Ст20 | Вода, пар, нефтепродукты |
| Х | 12Х18Н10Т (нержавеющая) | 12Х18Н10Т | Агрессивные среды, пищевая пром. |
| МХ | Ст20 (кожух) | 12Х18Н10Т (трубки) | Экономичный вариант при агрессивной трубной среде |
| Т | Ст20 или AISI 316 | ВТ1-0 (титан) | Морская вода, хлориды, кислоты |
| МН | Ст20 | МНЖ5-1 (Cu-Ni) | Морская вода, конденсаторы |
Маркировки от разных заводов-изготовителей могут незначительно отличаться по формату. Кодировка давления, материала и числа ходов может быть представлена в ином порядке. При заказе аппарата всегда запрашивайте чертёж КД (конструкторская документация) и паспорт для однозначной идентификации параметров.
6. Материалы по ГОСТ: сталь, нержавейка, титан, медь
ГОСТ 15121 допускает применение ограниченного перечня материалов, каждый из которых регламентируется отдельным стандартом на металл. Выбор материала определяется составом рабочей среды, температурой и давлением.
| Материал | ГОСТ на материал | Макс. температура | Макс. давление | Рабочая среда |
|---|---|---|---|---|
| Ст20 (углеродистая) | ГОСТ 1050 | +450°C | до 10 МПа | Вода, пар, нефтепродукты |
| 20К (котельная) | ГОСТ 5520 | +450°C | до 10 МПа | Пар высокого давления, котлы |
| 09Г2С | ГОСТ 19281 | −70°C … +450°C | до 10 МПа | Низкотемпературные среды |
| 12Х18Н10Т (AISI 321) | ГОСТ 5632 | +600°C | до 10 МПа | Агрессивные среды, ЖКХ, пищевая |
| 10Х17Н13М2Т (AISI 316Ti) | ГОСТ 5632 | +600°C | до 10 МПа | Хлориды, кислоты, морская вода |
| ВТ1-0 (титан) | ГОСТ 19807 | +300°C | до 6,4 МПа | Морская вода, кислоты, галогены |
| МНЖ5-1 (Cu-Ni) | ГОСТ 492 | +250°C | до 4,0 МПа | Морская вода, конденсаторы |
| Л68 (латунь) | ГОСТ 15527 | +200°C | до 2,5 МПа | Пресная вода, конденсаторы пара |
Для систем ЖКХ и ГВС применяется 12Х18Н10Т — оптимальное сочетание коррозионной стойкости и стоимости. Для морской воды и хлоридов выше 200 мг/л — ВТ1-0 (титан) или 10Х17Н13М2Т. Для низких температур (до −70°C) — 09Г2С. Применение углеродистой стали Ст20 допускается для нейтральных сред при температуре до +450°C.
7. Расчёт КТО по ГОСТ: методика и формулы
Методика теплового и гидравлического расчёта кожухотрубчатых теплообменников регламентирована ГОСТ 15120-79 «Теплообменники кожухотрубчатые. Методы расчёта». Расчёт включает три основных этапа: тепловой баланс, определение площади теплообмена и гидравлический расчёт.
Определение коэффициента теплопередачи K
Коэффициент K рассчитывается через коэффициенты теплоотдачи α для трубного (α1) и межтрубного (α2) пространств, а также термическое сопротивление стенки трубки и загрязнений:
Коэффициенты теплоотдачи α определяются через критерий Нуссельта Nu = f(Re, Pr), рассчитываемый по формулам ГОСТ для турбулентного (Re > 10 000) и переходного режимов течения.
Исходные данные: G₁ = 10 м³/ч (горячая вода), T₁ = 90°C / 70°C; G₂ = 15 м³/ч (холодная вода), T₂ = 60°C / 75°C. Схема — противоток.
Тепловой баланс: Q = 10/3,6 · 4186 · (90−70) = 232 кВт ✓
LMTD: ΔT₁ = 90−75 = 15°C, ΔT₂ = 70−60 = 10°C → ΔTср = (15−10)/ln(15/10) = 12,3°C
Площадь: при K = 2400 Вт/м²·°C (вода-вода, нерж. трубки): F = 232 000 / (2400 · 12,3) = 7,9 м²
С учётом запаса 10% на загрязнение: Fрасч = 8,7 м²
Результат: подобран аппарат КНГ-325-Х-16-2 ГОСТ 15122-79, F = 9,2 м², D = 325 мм, нержавеющая сталь 12Х18Н10Т, 2 хода, Py = 1,6 МПа.
Для профессионального расчёта с полным учётом гидравлических потерь, скоростей потоков и выбора оптимального типоразмера воспользуйтесь услугой расчёта КТО или общим расчётом теплообменника от инженеров s22.ru.
8. Конструктивные исполнения: горизонтальные и вертикальные
ГОСТ 15122-79 предусматривает оба варианта ориентации КТО. Выбор определяется условиями монтажа, характером рабочих сред и требованиями к обслуживанию.
Когда выбирать горизонтальный КТО
- Большие диаметры кожуха (от 500 мм) — устойчивость на опорах
- Необходимость дренажа трубного и межтрубного пространств при остановке
- Многоходовые схемы (4, 6 ходов) — равномерное распределение потока
- Конденсация пара в межтрубном пространстве — конденсат стекает самотёком
- Удобный доступ к крышкам для чистки и ревизии трубного пучка
Когда выбирать вертикальный КТО
- Экономия производственной площади — меньший горизонтальный габарит
- Загрязнённые среды в трубном пространстве — отложения оседают вниз, не забивая трубки полностью
- Испарение жидкостей в трубном пространстве — естественная циркуляция пара вверх
- Теплообменники с большим числом трубок малого диаметра (разрежённый пучок)
Оцените условия монтажа
Есть ли ограничения по высоте или длине помещения? Какова нагрузка на перекрытие?
Определите фазовое состояние сред
Испарение — вертикальный предпочтителен. Конденсация пара в межтрубном — горизонтальный.
Учтите требования к дренажу
Горизонтальный проще дренировать полностью. При вертикальном нужны дренажные штуцеры снизу.
Согласуйте с изготовителем
Не все типоразмеры по ГОСТ 15122 доступны в обоих исполнениях — уточните наличие.
9. КТО по ГОСТ vs TEMA: сходство и различия
Российский ГОСТ и международный стандарт TEMA (Tubular Exchanger Manufacturers Association) описывают сходные типы кожухотрубных аппаратов, однако различаются по системе классификации, расчётным методикам и требованиям к документации.
| Параметр | ГОСТ (Россия) | TEMA (США/международный) |
|---|---|---|
| Система обозначений | КНГ, КНВ, ккг, КП, ИН, ИК, ИУ | AEL, BEM, AES, CFU, NEN и др. (3 буквы) |
| Классы исполнения | Единый стандарт (с делением по давлению) | Классы R (нефтехимия), C (общепром.), B (химия) |
| Диаметры кожухов | 159–1200 мм (10 типоразмеров) | 150–3000 мм (в дюймах: 6"–120") |
| Макс. давление | до 10 МПа (100 бар) по ГОСТ | до 250+ бар (по TEMA R) |
| Расчётный стандарт | ГОСТ 15120, ГОСТ 34233 | ASME Section VIII, TEMA RGP |
| Испытания давлением | 1,5 × Pраб по ГОСТ 15121 | 1,3 × MAWP по ASME (класс R — 1,5×) |
| Обязательность в России | Обязательно (ТР ТС 032/2013) | Не является обязательным без дополн. сертификации |
| Применение | Россия, СНГ, ЕАЭС | США, Европа, международные проекты |
Оба стандарта описывают сходные типы аппаратов — с неподвижными трубными решётками, с плавающей головкой и с U-образными трубками. Конструктивные решения практически идентичны. Различия носят нормативный и документальный характер: ГОСТ требует российской разрешительной документации (ТР ТС 032/2013), TEMA — соответствия стандарту ASME.
Подробнее о классах и схемах TEMA читайте в статье Стандарт TEMA: классы и схемы кожухотрубных теплообменников.
10. Сертификация и разрешительная документация
Для применения кожухотрубных теплообменников на российских промышленных объектах требуется полный комплект разрешительной документации. Это касается как отечественных аппаратов по ГОСТ, так и импортного оборудования.
Обязательная документация при покупке КТО
- Паспорт сосуда давления (по ГОСТ 32395-2013) — основной документ на аппарат. Содержит: технические характеристики, расчёт на прочность, акт гидравлических испытаний, сертификаты на материалы, данные о сварных швах и их контроле.
- Декларация о соответствии ТР ТС 032/2013 — обязательна для аппаратов с избыточным давлением выше 0,07 МПа. Подтверждает соответствие требованиям безопасности ЕАЭС.
- Расчёт на прочность по ГОСТ 34233 — подтверждает, что стенки, фланцы и сварные швы выдерживают рабочее и пробное давление с требуемым запасом прочности.
- Акт гидравлического испытания — давлением 1,5 × Pраб, с выдержкой не менее 10 минут. Подписывается ОТК завода-изготовителя.
- Сертификаты на материалы — подтверждают марку стали (или сплава) и соответствие ГОСТ на материал.
При заказе кожухотрубного теплообменника всегда требуйте: паспорт сосуда давления, декларацию ТР ТС 032/2013, расчёт на прочность по ГОСТ 34233 и акт гидравлических испытаний. Без этих документов эксплуатация аппарата на промышленных объектах недопустима.
Категории по ТР ТС 032/2013
Технический регламент разделяет сосуды давления на 4 категории в зависимости от давления, объёма и опасности среды:
- 1 категория — наименее опасные (малые давления и объёмы). Декларирование 1-й схемы.
- 2 категория — средние параметры. Декларирование 3-й схемы с испытаниями.
- 3–4 категории — высокие давления, опасные среды. Сертификация с участием аккредитованного органа.
11. Типовые применения по ГОСТ в российской промышленности
Кожухотрубные теплообменники по ГОСТ применяются практически во всех отраслях российской промышленности. Ниже — типовые применения с указанием типа аппарата, среды и рабочих параметров.
| Отрасль | Тип по ГОСТ | Рабочие среды | Типовая температура |
|---|---|---|---|
| ЖКХ / ИТП | КНГ, КНВ (схема Н) | Сетевая вода / ГВС | 130/70°C → 60/75°C |
| Нефтехимия | КП (плавающая головка) | Нефть, мазут, бензин | до 350°C, до 4 МПа |
| Пищевая промышленность | КНГ-Х (нержавеющая) | Вода, молоко, соки | до 150°C, до 0,6 МПа |
| Энергетика / ТЭС | ИК, ИН (ГОСТ 9929) | Пар / питательная вода | до 500°C, до 10 МПа |
| Химическая промышленность | КНГ-Т (титан), ИК | Кислоты, щёлочи, растворители | до 300°C, до 4 МПа |
| Холодоснабжение | ИН, ИУ (ГОСТ 9929) | Аммиак, фреон / вода | −40°C … +60°C |
| Морская / портовая | КНГ-МН (Cu-Ni) | Морская вода / пресная | до 80°C, до 1,0 МПа |
Задача: замена 12 устаревших кожухотрубных аппаратов советского производства в системе подогрева сетевой воды. Параметры: пар 1,2 МПа, температура 190°C; сетевая вода 70/130°C; мощность одного аппарата — 8 МВт.
Решение: 12 аппаратов КНГ-800-М-16-4 ГОСТ 15122-79, кожух Ст20К, трубки 12Х18Н10Т, испытательное давление 2,4 МПа. Полный комплект документов: паспорт, декларация ТР ТС 032/2013, расчёт на прочность по ГОСТ 34233. Срок изготовления — 6 недель.
12. Подбор кожухотрубного теплообменника по ГОСТ: чек-лист
Используйте этот чек-лист при формировании технического задания на подбор КТО по ГОСТ. Восемь последовательных шагов от исходных данных до заказа.
Исходные данные
Тепловая мощность Q (кВт), расходы G1/G2 (м³/ч), температуры на входе/выходе T1вх, T1вых, T2вх, T2вых
Тип аппарата
- КНГ/КНВ — нагрев воды
- ккг/ккв — пар
- КП — нефтехим
- ИН/ИК/ИУ — испарение/конденсация
Материал
- М (Ст20) — нейтральные среды
- Х (нержавейка) — ЖКХ, пищевая
- Т (титан) — агрессивные среды
Ориентация
Г (горизонтальный) — стандартный выбор; В (вертикальный) — ограниченное пространство по длине
Число ходов
- 1 ход — простейший
- 2 хода — повышение скорости в трубах
- 4+ хода — малый расход, высокий напор
Маркировка ГОСТ
Составьте обозначение: КНГ-[D]-[матер.]-[Py×10]-[ходы] ГОСТ 15122-79 и согласуйте с поставщиком
Проверка документации
Запросите: паспорт сосуда давления, декларацию ТР ТС 032/2013, акт гидравлических испытаний
Заказ и поставка
Уточните наличие на складе, срок изготовления, комплектность документов и условия гарантии
Нужна помощь с подбором? Инженеры s22.ru выполнят расчёт КТО бесплатно за 2–4 часа. Также доступен полный справочник по кожухотрубным теплообменникам — устройство, типы и сравнение. Принцип работы подробно разобран в статье принцип работы КТО. Следующая статья в серии: ГОСТ 15122-79: подробный разбор типов и размеров.
Подобрать аппарат с полным комплектом документации можно прямо сейчас — заполните форму ниже.
