Испаритель как теплообменник: принцип работы
Испаритель — это теплообменник, в котором хладагент получает тепло и переходит из жидкого состояния в пар. Второй поток — вода, воздух или другая среда — отдаёт тепло через стенку, а конструкцию выбирают по нагрузке, давлению и фазовому режиму.

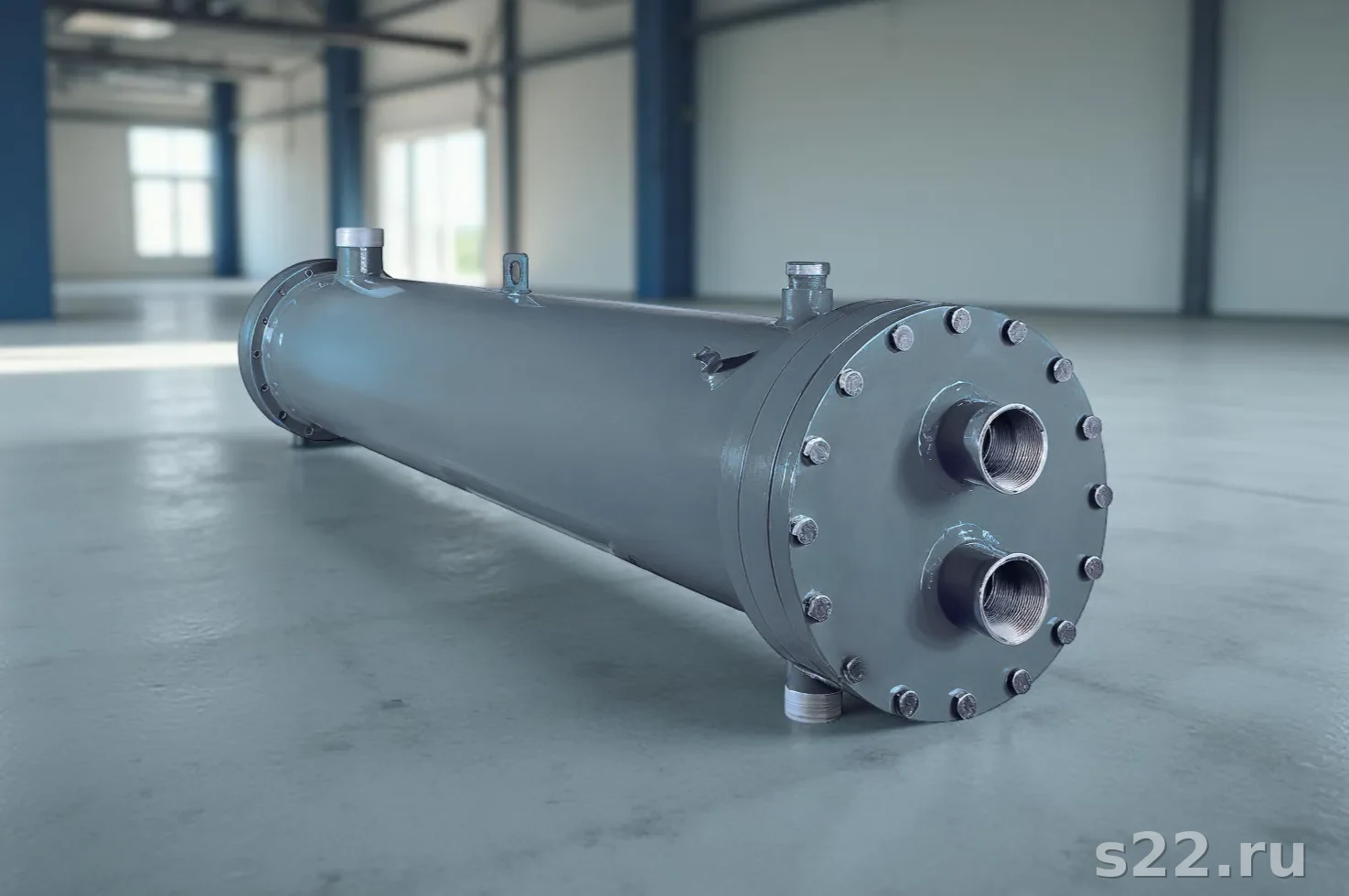

Кожухотрубный испаритель
Теплообменный аппарат, в котором жидкий хладагент кипит (испаряется), поглощая тепло от охлаждаемой среды — воды, рассола, хладоносителя. Кипение происходит при низком давлении и низкой температуре (-40…+10°C), что и обеспечивает охлаждение.
Испаритель — один из четырёх ключевых элементов холодильного цикла: компрессор → конденсатор → расширительное устройство → испаритель. Именно здесь происходит полезная работа — отбор тепла от охлаждаемого объекта.
Конструктивно испаритель аналогичен кожухотрубному охладителю. Отличие — в назначении и условиях работы хладагентного контура.
Основные элементы
- Кожух — стальной цилиндрический корпус. Работает под давлением хладагента (0,3–4 МПа в зависимости от хладагента).
- Трубный пучок — горизонтальные трубки из стали 20 или нержавейки. Диаметр 25×2 мм (стандарт).
- Трубные решётки — крепление трубок, разделяют водяной и хладагентный тракты.
- Перегородки — направляют поток охлаждаемой среды поперёк трубок.
- Уровнемер хладагента — для затопленного типа: контроль уровня жидкого хладагента в кожухе.
- Паровой коллектор — в верхней части кожуха, сбор паров хладагента для отвода к компрессору.
- Масловозврат — дренажный штуцер в нижней точке для возврата масла компрессора.
Физика процесса
При снижении давления до давления кипения хладагента он начинает кипеть при температуре на 3–8°C ниже температуры охлаждаемой воды. Тепло от воды через стенку трубки передаётся хладагенту — это и есть полезный холодильный эффект.
Теплота испарения хладагента значительно выше теплоёмкости жидкости: например, для R134a теплота испарения ≈ 200 кДж/кг (при 0°C), тогда как нагрев жидкого R134a на 1°C поглощает лишь 1,4 кДж/кг. Поэтому фазовый переход обеспечивает очень высокий теплоотбор.
Затопленный тип (flooded)
- Жидкий хладагент заполняет межтрубное пространство
- Кипит у внешней поверхности трубок
- Охлаждаемая вода — внутри трубок
- Весь пучок смочен жидким хладагентом
- K = 900–1800 Вт/м²·К
- Нужен больший объём хладагента
- Хладагент кипит внутри трубок
- Охлаждаемая вода — в межтрубном
- К выходу — полностью испарился + небольшой перегрев
- Меньше хладагента (экономия на заправке)
- K = 400–900 Вт/м²·К
- Более простая система управления
| Тип | Расшифровка | Конструкция | Применение |
|---|---|---|---|
| ИКВ | Испаритель, компенсатор, вертикальный | Линзовый компенсатор, вертикальный монтаж | Промышленные чиллеры, тепловые насосы |
| ИНВ | Испаритель, неподвижные решётки, вертикальный | Обе решётки неподвижны | Малые установки, ΔT кожух/пучок ≤ 30°C |
| ИУ | Испаритель, U-образные трубки | U-образные трубки, одна решётка | Тепловые насосы, большие перепады T |
| ИХ-1, ИХ-2 | Испаритель, плавающая головка | Разборный, плавающая головка | Нефтехимия, агрессивные среды |
| ИП | Испаритель, паровое пространство (кетл) | Расширенный кожух, паровое пространство | Испарение технологических жидкостей |
| ИНТ | Испаритель, термосифонный | Вертикальный термосифон | Ребойлеры дистилляционных колонн |
| ИКТ | Испаритель, кожухотрубный термосифонный | Горизонтальный термосифон | Испарители при малом ΔT |
Промышленные чиллеры
Основное применение. Испаритель охлаждает воду с 12°C до 7°C (стандартный чиллер) или с 15°C до 6°C (технологическое охлаждение). Хладагент — R134a, R410A, R407C. Тепловая нагрузка: 50 кВт – 10 МВт.
Тепловые насосы
Испаритель теплового насоса отбирает тепло от грунтовых вод (8–12°C), речной воды или антифриза. Температура кипения хладагента: 2–6°C. Q = 20–2000 кВт.
Аммиачные холодильные системы
Пищевая промышленность (хладобойни, рыбозаводы, молочные), химия. Хладагент — R717 (аммиак). Температура кипения: −40…−5°C. Материал: только сталь (запрет меди).
Химия и нефтехимия
Испарение технологических жидкостей в дистилляционных колоннах (ребойлеры), испарители сжиженных газов (пропан, бутан, СО₂). Требуют расчёта по API 660 и специальных материалов.
| Параметр | Типичный диапазон | Примечание |
|---|---|---|
| Тепловая нагрузка Q | 10 кВт – 50 МВт | Зависит от типоразмера |
| Температура кипения хладагента | −50…+10°C | При необходимом давлении |
| Давление хладагента | 0,1–4,5 МПа | R744 (CO₂) — до 9 МПа |
| Давление вторичного теплоносителя | 0,3–1,6 МПа | Вода, рассол |
| Диаметр кожуха | 159–1400 мм | По ГОСТ 14244 |
| Длина труб | 2000–9000 мм | Стандарт: 3000, 4500, 6000 мм |
| Коэффициент теплопередачи K | 500–1800 Вт/м²·К | Зависит от типа (затопл./DX) |
| Материал трубок | Сталь 20, 08Х18Н10Т | Для аммиака — только сталь |
| Срок службы | 15–30 лет | При надлежащем ТО |
Необходимые исходные данные
- Тепловая нагрузка Q (кВт) — основной параметр
- Хладагент: марка (R134a, R717 и т.д.), давление кипения (МПа)
- Температура кипения хладагента T_кип (°C)
- Вторичный теплоноситель: вода, рассол (марка), антифриз (концентрация)
- Расход теплоносителя (м³/ч) или температуры вход/выход
- Допустимые перепады давления ΔP по обоим трактам (МПа)
- Тип испарителя: затопленный или DX (с сухим расширением)
Ориентировочный расчёт площади
F = Q / (K × ΔTср)
Для затопленного испарителя: K ≈ 900–1200 Вт/м²·К. ΔTср ≈ T_вода_ср − T_кип.
Пример: Q = 200 кВт, T_кип = 0°C, T_вода_вх = 12°C, T_вода_вых = 7°C.
ΔTср ≈ (12−0 + 7−0)/2 = 9,5 К. K = 1000 Вт/м²·К.
F = 200 000 / (1000 × 9,5) = 21 м². С запасом 20%: F_расч ≈ 25 м².
Нужен кожухотрубный испаритель?
Рассчитаем и подберём испаритель под параметры вашей холодильной машины или теплового насоса
Запросить расчётПодобрать теплообменник бесплатно
Укажите задачу — инженер S22 выполнит расчёт и предложит решение в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.
Как работает испаритель
Хладагент поступает в испарительную часть, кипит при заданных условиях и уносит теплоту из охлаждаемого контура. Кожухотрубный вариант разделяет потоки трубным пучком, а пластинчатый использует пакет каналов.
Что важно в расчёте
- температура и давление кипения;
- расход и свойства охлаждаемой среды;
- материалы и совместимость с хладагентом;
- допустимое сопротивление и возврат масла.
