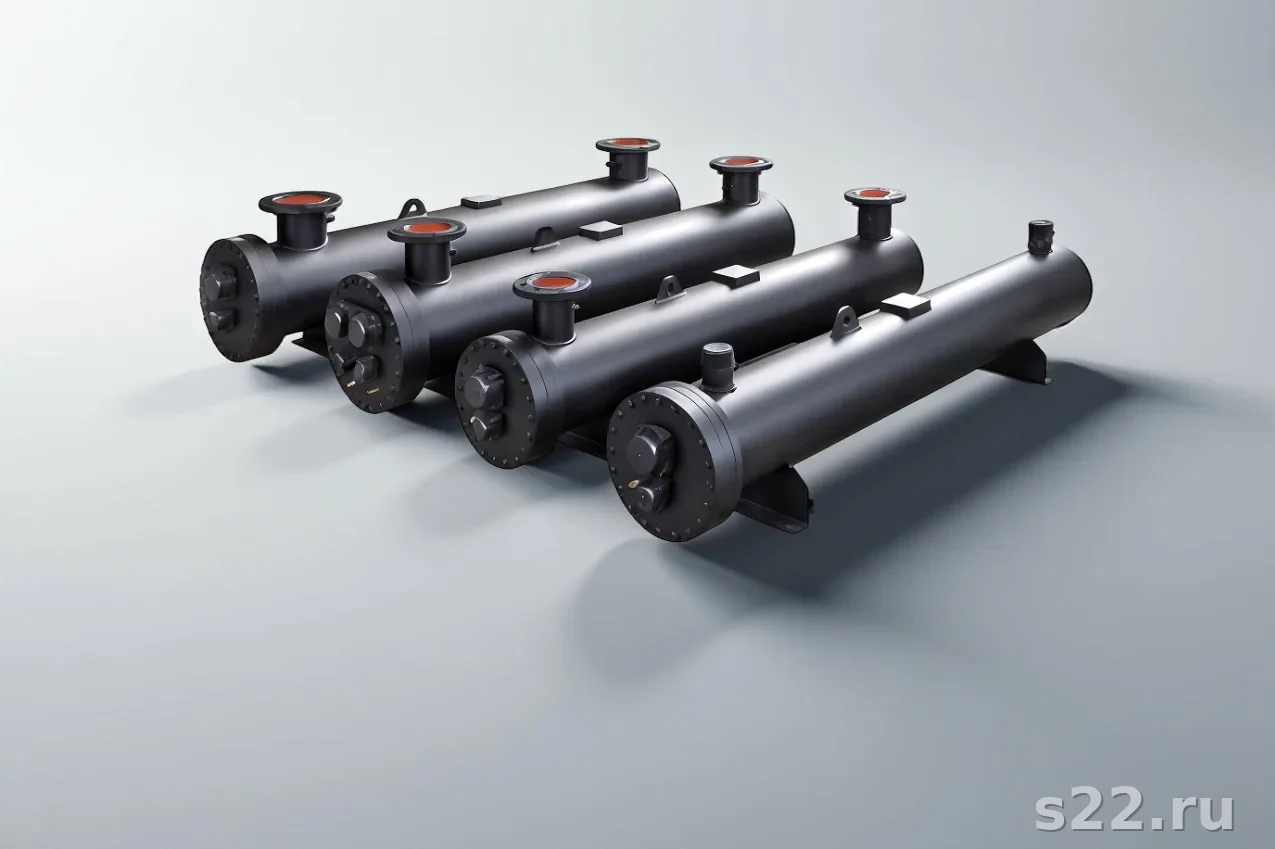

Испаритель ИК с компенсатором на кожухе

Устройство компенсатора, расчёт теплового расширения, сравнение ИН–ИК–ИУ. Когда тип ИК оптимален для чиллеров 500–2000 кВт и аммиачных систем

S22 · Теплообменное оборудование Обновлено: март 2026 Читать: 14 мин

ИКВ / ИКГвертикальный / горизонтальный

до 100°Cдопустимый ΔT кожух–пучок

до 1,6 МПарабочее давление

400–1000 ммдиаметры ИКВ

Что такое компенсатор на кожухе: принцип работы

Испаритель ИК отличается от ИН единственным, но принципиальным конструктивным элементом: линзовым или сильфонным компенсатором, вваренным в обечайку кожуха. При изменении температуры кожух незначительно изменяет длину — компенсатор деформируется, поглощая разницу в тепловом расширении кожуха и трубного пучка. Трубные решётки остаются разгруженными.

Линзовый компенсатор

Одна или несколько выпуклых линз из листовой стали толщиной 4–8 мм
Компенсация: 4–12 мм на одну линзу
Давление: до 1,6 МПа
Прост в изготовлении, дешевле сильфонного
Применяется в большинстве испарителей ИКВ/ИКГ по ГОСТ 14244

Сильфонный компенсатор

Многогофрированная оболочка из нержавейки 0,5–1,5 мм
Компенсация: до 30 мм и более
Допускает большее число циклов (до 10 000)
Лучше при вибрации и знакопеременных нагрузках
Применяется при жёстких требованиях к усталостной прочности

Физика: как компенсатор снимает термические напряжения

При нагреве стального кожуха длиной L на ΔT градусов его тепловое удлинение определяется формулой:

Расчёт теплового расширения

ΔL = α × L × ΔT

α — коэффициент линейного расширения стали

12 × 10⁻⁶ 1/К

L — длина кожуха (трубки 4 м)

4 000 мм

ΔT — разность температур

80°C (режим ИК)

ΔT — режим ИН (предел)

50°C

ΔL (ИК, ΔT=80°C) = 12×10⁻⁶ × 4000 × 80 = 3,84 мм — компенсатор поглощает полностью

Без компенсатора эти 3,84 мм превратились бы в осевую силу F = E × A × ΔL/L, вызывая напряжение σ = E × α × ΔT = 2×10⁵ × 12×10⁻⁶ × 80 = 192 МПа — выше допустимого для циклических нагрузок.

Типы ИКВ и ИКГ: вертикальный и горизонтальный

ИКВ — вертикальный

Кожух вертикален — ось трубок вертикальна
Хладагент подаётся снизу в кожух
Кипение — в нижней затопленной части
Пар поднимается вверх по кожуху
Паровое пространство — в верхней части
Отвод пара — через штуцер в верхней крышке
Компактен по занимаемой площади
Предпочтителен для чиллеров

ИКГ — горизонтальный

Кожух горизонтален — ось трубок горизонтальна
Хладагент — нижняя половина кожуха
Паровое пространство — верхняя часть
Седловые опоры под кожухом
Уклон 1:100 для дренажа хладагента
Воздушник в верхней точке кожуха
Применяют при ограничении по высоте
Требует больше площади пола

Ограничение компенсатора по давлению: до 1,6 МПа

Компенсатор на кожухе — тонкостенный гибкий элемент. Его несущая способность по давлению ограничена: стандартные линзовые компенсаторы по ГОСТ 14244 рассчитаны на рабочее давление не более 1,6 МПа. При давлениях 2,5 МПа и выше (CO₂, пропан R290) применяют ИУ с U-образными трубками — там тепловая компенсация происходит за счёт свободного перемещения самого трубного пучка.

Сравнение ИН, ИК и ИУ: таблица по 8 параметрам

Параметр	ИН (неподвижные решётки)	ИК (компенсатор)	ИУ (U-образные трубки)
Допустимый ΔT	≤ 50°C	≤ 100°C	Без ограничений
Макс. рабочее давление	1,6 МПа	1,6 МПа	до 6,3 МПа
Механическая чистка трубок	Да (прямые)	Да (прямые)	Нет (U-изгиб)
Механическая чистка кожуха	Нет	Нет	Нет
Стоимость (относит.)	1,0 (база)	1,15–1,25	1,2–1,4
Надёжность при цикл. режиме	Низкая при ΔT>40°C	Высокая	Высокая
CO₂, пропан (>2,5 МПа)	Нет	Нет	Да
Чиллеры 500–2000 кВт, HFC	При ΔT≤50°C	Оптимально	Применимо

Когда ИК предпочтительнее ИУ

Испаритель ИК выгоднее ИУ в следующих случаях:

Рабочее давление хладагента ≤ 1,6 МПа (R134a, R407C, NH₃ при невысоком давлении)
Требуется механическая чистка трубок — прямые трубки ИК доступны для ёршика и гидроструи
Бюджет ограничен: ИК дешевле ИУ на 10–20% при одинаковых рабочих условиях
ΔT в диапазоне 50–100°C — ИН уже не справляется, а переплачивать за ИУ нецелесообразно

ИУ незаменим только при давлениях более 1,6 МПа (CO₂ до 120 бар, пропан R290, нефтехимия) или при очень больших температурных перепадах свыше 100–120°C.

Применение: чиллеры 500–2000 кВт и аммиачные системы

Испарители ИКВ — стандартный выбор для промышленных чиллеров большой мощности и аммиачных холодильных систем на объектах пищевой промышленности.

Чиллеры HFC 500–2000 кВт

Хладагент: R134a, R407C, R513A
Давление кипения: 0,3–0,5 МПа
ΔT при пуске/останове: 60–80°C
Компенсатор необходим — ИН непригоден
Типоразмер: ИКВ-500, ИКВ-600
Площадь теплообмена: 80–200 м²

Аммиачные системы

Хладагент: NH₃ (R717)
Давление: 0,2–1,6 МПа (до -40°C)
Трубки и кожух: только сталь (NH₃ разрушает медь)
Стальной компенсатор — совместим с NH₃
Применение: склады заморозки, пищепром
Типоразмер: ИКВ-600 – ИКВ-1000

Типоразмеры ИКВ: диаметры 400–1000 мм

Ø400F: 60–90 м²
Q: 300–550 кВт
до 1,6 МПа

Ø500F: 90–140 м²
Q: 550–850 кВт
до 1,6 МПа

Ø600F: 130–200 м²
Q: 800–1200 кВт
до 1,6 МПа

Ø700F: 180–280 м²
Q: 1100–1700 кВт
до 1,6 МПа

Ø800F: 240–370 м²
Q: 1500–2200 кВт
до 1,6 МПа

Ø1000F: 380–580 м²
Q: 2300–3500 кВт
до 1,6 МПа

Q ориентировочная: K=1200 Вт/м²·К, LMTD≈5 К, трубки 20×2 мм, длина 4–6 м

Подбор испарителя ИК для вашего проекта

Рассчитаем площадь теплообмена, выберем тип компенсатора, подготовим КП и чертежи

Запросить КП на ИКВ/ИКГ

Часто задаваемые вопросы

Компенсатор — гибкий элемент (линзовый или сильфонный), вваренный в кожух испарителя ИК. Он позволяет кожуху незначительно изменять длину при нагреве/охлаждении, снимая термические напряжения между кожухом и трубным пучком. Это ключевое отличие ИК от ИН, где обе решётки жёстко зафиксированы.

Линзовый компенсатор — одна или несколько выпуклых линзообразных секций из листовой стали. Прост в изготовлении, дешевле, компенсирует перемещение 4–10 мм за линзу. Сильфонный — гофрированная трубка из тонкостенной нержавейки, допускает большие перемещения (до 30 мм) и циклические нагрузки. Для испарителей ИК чаще применяют однолинзовые компенсаторы.

Испаритель ИК с компенсатором допускает ΔT до 80–100°C между температурами кожуха и трубного пучка. Это вдвое больше, чем у ИН (50°C). Компенсатор воспринимает разностное тепловое удлинение ΔL = α × L × ΔT, не передавая напряжения на трубные решётки.

Компенсатор на кожухе испарителя ИК ограничен давлением до 1,6 МПа. Это связано с тем, что тонкостенная гофрированная или линзовая оболочка компенсатора не рассчитана на высокое давление. При давлениях 2,5–6,3 МПа применяют испаритель ИУ с U-образными трубками — там компенсация достигается свободным перемещением трубного пучка.

ИК предпочтителен при давлении до 1,6 МПа и ΔT 50–100°C: он дешевле ИУ на 10–20%, допускает механическую чистку прямых трубок, проще в обслуживании. ИУ нужен только при давлении более 1,6 МПа или при необходимости U-образной геометрии пучка.

Да. В испарителях ИК трубки прямые, поэтому механическая чистка ёршиком или гидроструйным оборудованием возможна после снятия крышки. Это преимущество перед ИУ, где U-изгиб не позволяет вводить инструмент через оба конца.

ИКВ — испаритель с компенсатором вертикальный: кожух расположен вертикально, хладагент подаётся снизу. ИКГ — горизонтальный вариант. В чиллерах чаще применяют ИКВ: вертикальное расположение улучшает сепарацию пара и естественную циркуляцию хладагента.

Испарители ИКВ выпускаются с диаметрами кожуха 400, 500, 600, 700, 800, 900 и 1000 мм. Площадь теплообмена — от 60 до 500 м² и более. Длина трубок — 4 или 6 м. Рабочее давление — до 1,6 МПа. Применяются в чиллерах 500–2000 кВт и аммиачных системах.

Испаритель ИК применяют в крупных промышленных чиллерах 500–2000 кВт (хладагент R134a, R407C), аммиачных холодильных системах для пищевой и химической промышленности, климатических системах ЦОД. Компенсатор необходим при значительном ΔT между режимами работы и останова.

Ориентировочная стоимость ИКВ-500 (сталь, площадь 80–120 м², давление 1,6 МПа) — 1 200 000–2 000 000 рублей. Нержавеющий вариант ИКВ-500-ХХ — от 2 000 000 рублей. Финальная цена зависит от площади, материала трубок и кожуха, типа компенсатора. Запросите КП у S22.
