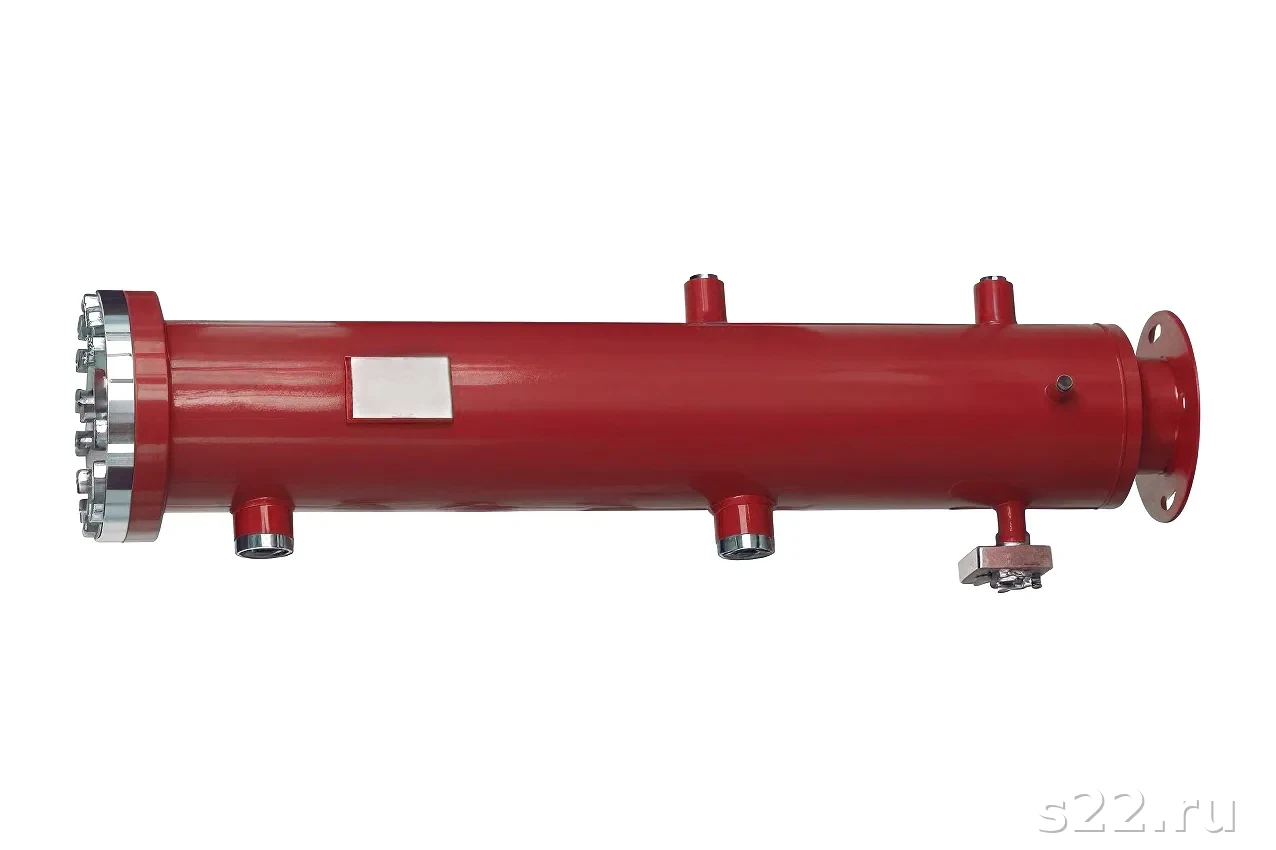

Типы кожухотрубных испарителей: ИКВ, ИНВ, ИУ, ИХ, ИНТ, ИКТ
Кожухотрубные испарители различаются назначением, расположением потоков, конструкцией трубного пучка и способом возврата хладагента. Обозначение помогает определить тип аппарата, но окончательный выбор делают по хладагенту, нагрузке, температурам, давлению, расходам и требованиям к очистке.
Расшифровка маркировки испарителей по ГОСТ 14244
Маркировка кожухотрубного испарителя строится по системе: тип + диаметр + давление + материал.
И
Испаритель — первая буква всегда И. Указывает на тип аппарата по назначению.
К / Н / У / Х / П
Конструктивное исполнение:
К — компенсатор на кожухе (для больших ΔT)
Н — неподвижные трубные решётки (простейший тип)
У — U-образные трубки (компенсация расширения без компенсатора)
Х — с паровым пространством (для больших аммиачных установок)
П — плавающая головка (для высоких ΔT и механической чистки)
К — компенсатор на кожухе (для больших ΔT)
Н — неподвижные трубные решётки (простейший тип)
У — U-образные трубки (компенсация расширения без компенсатора)
Х — с паровым пространством (для больших аммиачных установок)
П — плавающая головка (для высоких ΔT и механической чистки)
В / Г / Т
Ориентация и принцип:
В — вертикальный
Г — горизонтальный
Т — термосифонный (с естественной циркуляцией хладагента)
В — вертикальный
Г — горизонтальный
Т — термосифонный (с естественной циркуляцией хладагента)
325
Диаметр кожуха, мм — 159, 219, 273, 325, 400, 500, 600, 800, 1000, 1200
1,6
Рабочее давление, МПа — 0,6; 1,0; 1,6; 2,5; 4,0; 6,3
М / Х / Т
Материал:
М — углеродистые стали (сталь 20, 09Г2С)
Х — нержавеющие стали (304, 316L)
Т — титановые трубки
М — углеродистые стали (сталь 20, 09Г2С)
Х — нержавеющие стали (304, 316L)
Т — титановые трубки
Пример полной маркировки
ИКВ-325-1,6-МХ = Испаритель с компенсатором, Вертикальный, диаметр кожуха 325 мм, давление 1,6 МПа, трубки — сталь 20 (М), кожух — нержавейка (Х).
Описание всех типов
ИНВ / ИНГ
С неподвижными решётками, вертикальный/горизонтальный
Простейшая конструкция: трубный пучок жёстко закреплён с обеих сторон. Нет компенсации теплового расширения.
- ΔT допустимый: не более 50°C
- Давление: до 1,6 МПа
- Чистка: CIP, трудно механически
- Стоимость: наименьшая
- Применение: чиллеры HFC до 500 кВт
ИКВ / ИКГ
С компенсатором на кожухе, вертикальный/горизонтальный
Компенсатор (линзовый или сильфонный) в средней части кожуха позволяет кожуху удлиняться при нагреве независимо от трубного пучка.
- ΔT допустимый: 50–100°C и более
- Давление: до 1,6 МПа (ограничение компенсатора)
- Чистка: CIP, механически через крышки
- Стоимость: на 15–25% выше ИН
- Применение: крупные чиллеры, высокотемпературные среды
ИУ
С U-образными трубками
Трубки загнуты в U-образную форму, закреплены только с одной стороны — свободный конец компенсирует тепловое расширение без компенсатора.
- ΔT допустимый: неограничен (за счёт U-изгиба)
- Давление: до 6,3 МПа
- Чистка: CIP (механически только прямые участки)
- Стоимость: средняя
- Применение: высокое давление CO₂, пропан, нефтехимия
ИХ
С паровым пространством (горизонтальный)
Отличается развитым паровым пространством над уровнем жидкого хладагента для эффективной сепарации пара и капель жидкости.
- ΔT допустимый: до 50°C (неподвижные решётки)
- Давление: до 1,6 МПа
- Хладагент: преимущественно NH₃
- Стоимость: высокая (большой кожух)
- Применение: промышленные аммиачные системы
ИПГ / ИПВ
С плавающей головкой
Одна трубная решётка плавающая — трубный пучок свободно перемещается при тепловом расширении. Пучок полностью извлекается для механической чистки.
- ΔT допустимый: неограничен
- Давление: до 6,3 МПа
- Чистка: механическая (пучок извлекается)
- Стоимость: наибольшая
- Применение: нефтехимия, ребойлеры, высокозагрязнённые среды
ИНТ / ИКТ / ИПТ
Термосифонные
Естественная циркуляция хладагента под действием разницы плотностей. Ресивер расположен выше испарителя. Тип Т = термосифонный.
- Циркуляция: естественная (без насоса)
- Степень заполнения: 30–50% жидкостью
- Хладагент: NH₃, R22, R717
- Стоимость: средняя + ресивер
- Применение: промышленные холодильные установки
Decision table: выбор типа испарителя
| Параметр/Условие | ИНВ/ИНГ | ИКВ/ИКГ | ИУ | ИХ | ИПГ | ИНТ/ИКТ |
|---|---|---|---|---|---|---|
| ΔT кожух–пучок ≤ 50°C | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| ΔT кожух–пучок > 50°C | ✗ | ✓ | ✓ | ✗ | ✓ | ↑ |
| Давление > 2,5 МПа | ✗ | ✗ | ✓ | ✗ | ✓ | ✗ |
| Хладагент NH₃ (аммиак) | ↑ | ↑ | ↑ | ✓ | ↑ | ✓ |
| Механическая чистка пучка | ✗ | ↑ | ✗ | ✗ | ✓ | ✗ |
| Без насоса хладагента | ✗ | ✗ | ✗ | ✗ | ✗ | ✓ |
| Минимальная стоимость | ✓ | ↑ | ↑ | ✗ | ✗ | ↑ |
| Нефтехимия / ребойлер | ✗ | ↑ | ✓ | ✗ | ✓ | ✗ |
✓ — предпочтительно; ↑ — применимо при условиях; ✗ — не рекомендуется
Типоразмеры по ГОСТ 14244: справочные данные
| Тип | Диаметр кожуха, мм | Длина трубок, м | Площадь F, м² | Мощность (ориент.), кВт |
|---|---|---|---|---|
| ИНВ-219 | 219 | 2,0 / 3,0 | 5–12 | 30–80 |
| ИНВ-325 | 325 | 3,0 / 4,0 | 20–35 | 100–200 |
| ИНВ-400 | 400 | 4,0 / 6,0 | 40–70 | 200–400 |
| ИКВ-500 | 500 | 4,0 / 6,0 | 70–120 | 400–700 |
| ИКВ-600 | 600 | 4,0 / 6,0 | 100–180 | 600–1000 |
| ИКВ-800 | 800 | 6,0 | 200–350 | 1000–2000 |
| ИХ-1000 | 1000 | 6,0 | 400–600 | 2000–4000 |
Мощность ориентировочная для охлаждения воды, K=1000 Вт/м²·К, LMTD≈7 К
Подбор испарителя по типу и нагрузке
Определим тип ИН/ИК/ИУ, рассчитаем площадь, выберем типоразмер
Запросить подборЧасто задаваемые вопросы
Первая буква И — испаритель. Вторая: К — с компенсатором, Н — с неподвижными трубными решётками, У — с U-образными трубками, Х — с паровым пространством. Третья: В — вертикальный, Г — горизонтальный, Т — термосифонный. Пример: ИКВ — испаритель с компенсатором, вертикальный.
ИКВ (с компенсатором на кожухе) позволяет компенсировать тепловое расширение трубного пучка относительно кожуха — применяется при больших ΔT между трубками и кожухом (более 50°C). ИНВ (неподвижные решётки) проще и дешевле, но требует малых ΔT или одинаковых материалов кожуха и трубок.
ИУ применяют при высоких давлениях и больших температурных перепадах: нефтехимия (ребойлеры, испарители продуктов), высокое давление хладагента более 4 МПа (CO₂, пропан). U-образные трубки компенсируют тепловое расширение без компенсатора, легко извлекаются для чистки.
ИХ — испаритель с паровым пространством. В отличие от стандартного затопленного, в ИХ над уровнем жидкого хладагента сформировано паровое пространство, обеспечивающее сепарацию пара от капель жидкости. Применяется в крупных аммиачных установках.
Термосифонный испаритель работает без насоса циркуляции хладагента — циркуляция естественная за счёт разницы плотностей жидкости и паро-жидкостной смеси (термосифонный эффект). Ресивер расположен выше испарителя. ИНТ — с неподвижными решётками, ИКТ — с компенсатором, ИПТ — с плавающей головкой.
В промышленных чиллерах наиболее распространены: затопленный ИНГ/ИНВ (малые и средние чиллеры до 500 кВт на HFC), ИКВ/ИКГ (крупные чиллеры при больших ΔT), ИУ (чиллеры на R410A при высоком давлении). Аммиачные системы — ИХ или термосифонные.
Горизонтальный (ИНГ, ИКГ): хладагент заполняет нижнюю часть кожуха, естественная циркуляция затруднена — требуется насос или принудительная подача. Вертикальный (ИНВ, ИКВ): хладагент движется снизу вверх, естественная циркуляция развита, лучшее отделение пара. Для больших установок предпочтительнее вертикальный.
ИКВ — тип (испаритель с компенсатором, вертикальный); 325 — диаметр кожуха в мм; 1,6 — рабочее давление в МПа; М — материал трубок (М = углеродистая сталь); Х — материал кожуха (Х = нержавеющая сталь). Полная расшифровка всегда приведена в ГОСТ 14244.
Да, при выборе правильных материалов. Аммиак (NH₃) несовместим с медью и медьсодержащими сплавами — применяют сталь 20 или нержавейку 304/316. Давление аммиака при 0°C — 4,3 бар, при +40°C — 15,5 бар, что требует соответствующего конструктивного исполнения.
По ГОСТ 14244-79 испарители выпускаются с диаметрами кожуха: 159, 219, 273, 325, 400, 500, 600, 800, 1000, 1200 мм. Длина трубок: 1,5; 2,0; 3,0; 4,0; 6,0 м. Диаметр трубок: 20×2 мм (наиболее распространённый), 25×2, 38×2 мм.
Как читать обозначение
Сначала определяют, что аппарат работает как испаритель, затем уточняют его исполнение, ориентацию и особенности циркуляции хладагента. Буквенная маркировка полезна для первичной классификации, но её сверяют с паспортом и чертежом конкретной модели.
Критерии сравнения типов
| Критерий | Что проверить |
|---|---|
| Сторона кипения | Направление хладагента, уровень жидкости и возврат масла |
| Вторичная среда | Расход, температура, защита от замерзания и качество воды |
| Конструкция | Трубный пучок, решётки, крышки и возможность очистки |
| Режим | Нагрузка, давление, перепад температур и допустимое сопротивление |
Ошибки выбора
- считать все буквенные исполнения взаимозаменяемыми;
- выбирать аппарат по названию без проверки хладагента;
- не учитывать возврат масла и распределение жидкости;
- не проверять защиту водяной стороны от замерзания.
Вопросы и ответы
Что обозначают буквы в маркировке испарителя?
Они описывают назначение аппарата и особенности его конструктивного исполнения. Точное значение конкретной маркировки подтверждают по нормативному обозначению и документации выбранной модели.
Можно ли заменить один тип испарителя другим?
Только после проверки циркуляции хладагента, возврата масла, нагрузок, давлений, температур и присоединений. Одинаковая площадь поверхности не делает аппараты взаимозаменяемыми.
Почему для испарителя важен возврат масла?
Масло должно возвращаться в компрессор, не накапливаясь в трубном пучке. Конструкция и режим потока влияют на этот процесс, поэтому его учитывают при подборе.
Как защитить водяную сторону от замерзания?
Контролируют расход, температуру и остановку циркуляции, а в подходящих схемах используют незамерзающий теплоноситель. Выбор защиты согласуют с материалами и тепловым расчётом.
