Таблица соответствия мощностей кожухотрубных испарителей: модели, площади и кВт

Таблица мощности испарителя сопоставляет модель с расчётной тепловой нагрузкой только при заданных температурах, расходах и рабочих средах. Для выбора нужно сверить не одну цифру в киловаттах, а весь режим испарения, давление, площадь поверхности и допустимое сопротивление.

Инженеры S22 · подбор и поставка теплообменников

Соответствие типоразмеров ГОСТ 14244 и тепловых нагрузок. Поправочные коэффициенты. Как читать datasheet производителя — полный справочник.

Алексей Корнев · Инженер-теплотехникМарт 20268 мин чтения
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
ИВ
Инженер-теплотехник
Online · ответ ~1 минута
Подберите теплообменник под мою задачу
Спросить инженера
Отправляя вопрос, вы даёте согласие на обработку персональных данных — политика конфиденциальности

1. Расшифровка обозначений кожухотрубных испарителей

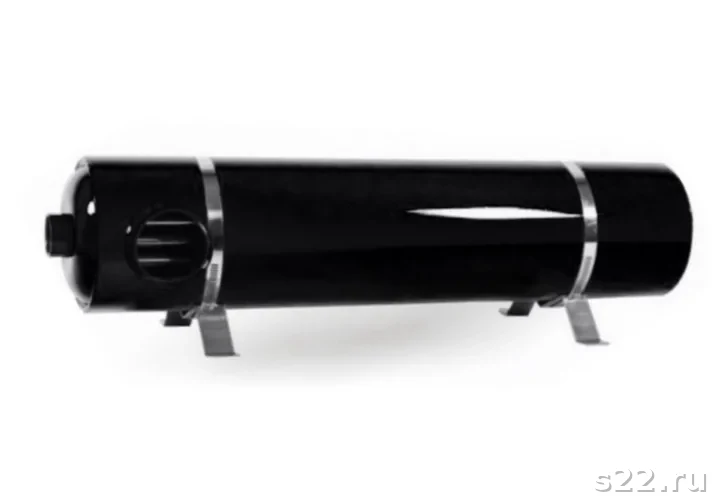

Горизонтальный чёрный цилиндрический теплообменник на металлических опорах
Горизонтальный чёрный цилиндрический теплообменник на металлических опорах

Структура обозначения по ГОСТ 14244

Формат: Тип-Площадь-Давление_корпуса/Давление_трубок-Длина трубок. Пример: ИН-50-2,5/1,6-3000. ИН = испаритель с неподвижными решётками; 50 = площадь теплообмена 50 м²; 2,5/1,6 = давление кожуха/трубок МПа; 3000 = длина трубок 3000 мм.

Буквенный кодТип конструкцииОсобенности
ИНИспаритель с неподвижными решёткамиПростая конструкция, трубки жёстко закреплены
ИКИспаритель с компенсатором на кожухеКомпенсация термических расширений
ИУИспаритель с U-образными трубкамиСвободное тепловое расширение, не извлекается пучок
ИПИспаритель кетл (паровое пространство)Расширенный кожух, нефтехимия, ребойлеры

Для кожухотрубных испарителей смотрите также: типы испарителей ИКВ, ИНВ, ИУ — отличия и выбор и что такое кожухотрубный испаритель.

2. Сводная таблица мощностей испарителей

Стандартные условия таблицы: R134a, затопленный тип, T_кип = 0°C, вода 12/7°C, v_воды = 1,5 м/с. K = 1100 Вт/м²·К. LMTD = 8,25 К.

ТипоразмерF, м²D_кожуха, ммL_трубок, ммQ_станд, кВтРасход воды, м³/ч
ИН-331591500274,7
ИН-551593000457,8
ИН-101021920009015,5
ИН-1515219300013523,3
ИН-2525273300022739,1
ИН-4040325300036362,5
ИН-5050325400045478,2
ИН-75754263000681117
ИН-1001004264000908156
ИН-15015053030001362234
ИН-20020053040001815312
ИН-30030063040002723469
ИН-50050080040004538781
Таблица приводит ориентировочные мощности! Реальная мощность зависит от хладагента, T_кип, среды и скорости воды. Применяйте поправочные коэффициенты из следующего раздела. Для точного подбора обратитесь к инженеру S22.

3. Поправочные коэффициенты к табличной мощности

ФакторУсловиеCF (множитель к Q_табл)
T_кип хладагента–5°C0,88
T_кип хладагента–3°C0,92
T_кип хладагента0°C (стандарт)1,00
T_кип хладагента+3°C1,07
Гликоль ПГ 15%вместо воды0,93
Гликоль ПГ 25%вместо воды0,87
Гликоль ПГ 35%вместо воды0,80
Хладагент R410Aвместо R134a1,06
Хладагент R717 (NH₃)вместо R134a1,35
Скорость воды 0,8 м/свместо 1,5 м/с0,87
Скорость воды 2,0 м/свместо 1,5 м/с1,08
Загрязнение (fouling)через 2 года эксплуатации0,85–0,90
Формула пересчёта реальной мощности Q_реал = Q_станд × CF_tkip × CF_glycol × CF_refrigerant × CF_velocity × CF_fouling. Пересчитайте для вашего конкретного набора условий — итоговая мощность может отличаться от табличной на 30–50%.

4. Как читать datasheet производителя испарителей

Технический лист производителя содержит: номинальную тепловую нагрузку Q при стандартных условиях, поправочные кривые (на T_кип, расход, тип среды), гидравлическое сопротивление ΔP_воды (кПа) при различных расходах, давление проверки (test pressure) — обычно 1,5× рабочее давление, материальное исполнение и коды ASME/TEMA.

Ключевые строки datasheet, которые нужно проверить

1. "Evaporating capacity at standard conditions" — табличная мощность. 2. "Correction factors" — таблица или кривые поправок. 3. "Water-side pressure drop" — ΔP при номинальном расходе. 4. "Design pressure / test pressure" — рабочее и испытательное давления. 5. "Fouling factor" — какой fouling заложен в паспорте (0,0001 или 0,00015 м²·К/Вт).

Подробнее о гидравлике: гидравлика в испарителях — скорости и потери давления. Для расчёта: расчёт кожухотрубного испарителя.

5. Примеры пересчёта табличной мощности

Пример 1: ИН-100, стандартный чиллер, R134a

Из таблицы: Q_станд = 908 кВт при T_кип = 0°C, вода 12/7°C

Реальные условия: T_кип = –2°C (CF = 0,94), гликоль 20% (CF = 0,90), fouling (CF = 0,90)

Q_реал = 908 × 0,94 × 0,90 × 0,90 = 689 кВт (–24% от табличного)

Пример 2: ИН-50, аммиачная система

Из таблицы: Q_станд = 454 кВт (R134a, стандарт)

Реальные условия: R717/NH₃ (CF = 1,35), T_кип = –5°C (CF = 0,88), рассол 20% (CF ≈ 0,85)

Q_реал = 454 × 1,35 × 0,88 × 0,85 = 458 кВт (близко к табличному — факторы компенсировали друг друга)

6. Decision table: выбор типоразмера по задаче

ЗадачаQ, кВтРекомендуемый типоразмерПримечание
Малый тепловой насос, R410A50–100ИН-10 или ИН-15DX, 1–2 хода воды
Чиллер средний, R134a, вода200–400ИН-40 или ИН-50Затопленный, ΔP = 40–60 кПа
Чиллер промышленный500–1000ИН-75 или ИН-100Затопленный, маслоотделитель обязателен
Крупный чиллер / ТЭЦ1500–3000ИН-150 или ИН-200R134a или R717
Аммиачный холодильник500–2000ИН-75 до ИН-200R717, нержавейка/сталь, RТН

Смотрите: калькулятор подбора испарителя, испаритель для чиллера и теплового насоса. Каталог: кожухотрубные теплообменники S22.

7. Стандарты и документация испарителей

СтандартЧто регулирует
ГОСТ 14244-79Типоразмерный ряд испарителей: ИН, ИК, ИУ, ИП — конструкция, размеры, рабочее давление
ГОСТ Р 52630Сосуды и аппараты стальные сварные: общие технические условия
ТР ТС 032/2013Сосуды под давлением: обязательная сертификация при P более 0,07 МПа
TEMA (EEUI)Международный стандарт: классы R, C, B для различных условий
Документация для РТН Большинство промышленных испарителей (P хладагента более 0,07 МПа, V более порогового) требуют регистрации в Ростехнадзоре. Запрашивайте у поставщика паспорт сосуда, расчёт на прочность (ПБ 03-584) и декларацию ТР ТС 032. Без этих документов эксплуатация незаконна.

Почему выбирают S22 для поставки испарителей

Полный пакет документов, расчёт по ГОСТ, поставка за 2–6 недель.

19
Брендов в каталоге
10 323
Типоразмеров в базе
ГОСТ 14244
Все типы документации
РТН
Паспорт сосуда
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: подбор испарителей по стандартам ГОСТ, ASME, TEMA

Расширенные таблицы мощностей испарителей

Мощности при R410A (сравнение с R134a)

R410A имеет более высокий коэффициент теплоотдачи при кипении, чем R134a. Для того же типоразмера испарителя мощность при R410A на 10–18% выше при прочих равных условиях.

ТипоразмерF, м²Q (R134a), кВтQ (R410A), кВтРазница, %
ИН-101090102–106+13–18%
ИН-2525225254–270+13–20%
ИН-5050450508–540+13–20%
ИН-1001009101028–1092+13–20%
ИН-20020018202056–2184+13–20%

Мощности при аммиаке R717

Аммиак — наилучший хладагент по теплофизическим свойствам. Коэффициент теплоотдачи при кипении аммиака в 3–5 раз выше R134a. Испаритель на NH3 при той же площади даёт мощность на 40–60% больше.

ТипоразмерF, м²Q (R134a), кВтQ (NH3), кВтМатериал трубок
ИН-5050450630–720Нержавейка AISI 316L
ИН-1001009101274–1456Нержавейка AISI 316L
ИН-20020018202548–2912Нержавейка AISI 316L

Таблица поправочных коэффициентов — полная версия

Применяйте все поправки последовательно. Итоговый коэффициент = произведение всех применимых CF.

ФакторУсловиеCFПримечание
T_кипения −10°C (вместо 0°C)ΔT_ср уменьшается0,78–0,84При той же воде 12/7°C
T_кипения −5°CΔT_ср уменьшается0,89–0,92Часто встречаемый режим
T_кипения +3°CΔT_ср увеличивается1,05–1,08Для тепловых насосов
Гликоль 20% (пропилен)Вязкость растёт0,90Снижение теплоотдачи
Гликоль 30% (пропилен)Вязкость растёт0,83До −15°C защита от замерзания
Гликоль 40% (пропилен)Высокая вязкость0,74До −23°C защита
Скорость воды 0,8 м/сНиже оптимальной0,88–0,92Снижение Nu числа
Скорость воды 2,0 м/сВыше оптимальной1,05–1,10Рост K, но рост ΔP
Загрязнение трубок (3 года)Fouling factor0,88–0,92По TEMA: Rf=0,0001
Пример расчёта с поправками

ИН-50, Q_табл = 450 кВт (R134a, T_кип = 0°C, вода 12/7°C). Ваши условия: T_кип = −5°C, гликоль 30%, загрязнение 3 года.
Q_реал = 450 × 0,90 × 0,83 × 0,90 = 450 × 0,672 = 302 кВт. Потери 33% от табличного значения — критически важно учитывать при выборе.

Таблица по стандарту DX vs затопленный испаритель

ПараметрDX (прямоточный)Затопленный
K_среднее, Вт/(м²·К)600–9001000–1500
Табличная мощность ИН-50270–360 кВт450–550 кВт
Преимущество затопленного—+40–60% мощности
МасловозвратАвтоматическийТребует маслоотделителя
Заправка хладагентаМеньше (нет резервуара)Больше (резервуар жидкости)
ПрименениеДо 500 кВтБолее 300 кВт

Подробный расчёт с LMTD и K смотрите в статье расчёт кожухотрубного испарителя. Для выбора оптимального типоразмера воспользуйтесь калькулятором подбора испарителя. О правилах монтажа после выбора — в статье монтаж и обвязка испарителя.

Часто задаваемые вопросы

Как читать таблицу мощностей испарителей из datasheet?-

Таблица даёт Q при стандартных условиях (T_кип = 0°C, вода 12/7°C, R134a). Реальная Q = Q_табл × CF_tkip × CF_glycol × CF_velocity × CF_fouling. Все поправочные коэффициенты перемножаются.

Что означает индекс в обозначении испарителя ИН-50?+

ИН = испаритель с неподвижными решётками. 50 = площадь теплообмена 50 м². Далее могут идти: давление кожуха/трубок (МПа), длина трубок (мм).

Какая мощность у испарителя ИН-100?+

ИН-100 (F = 100 м²): при стандартных условиях Q ≈ 900–910 кВт. При гликоле 30% и T_кип = –2°C: Q ≈ 680–700 кВт. Всегда уточняйте у поставщика по вашим конкретным условиям.

Как применять поправки к таблице мощностей?+

Q_реал = Q_табл × CF1 × CF2 × ... Поправки перемножаются. Пример: Q_табл = 500 кВт, гликоль 30% (×0,80), T_кип = –3°C (×0,92), fouling (×0,90): Q_реал = 500 × 0,80 × 0,92 × 0,90 = 331 кВт (–34%).

Какой испаритель выбрать для чиллера 1000 кВт?+

Ориентировочно: F = 1000000/(1100×8,25) = 110 м² × 1,20 = 132 м². Выбираем ИН-150 (F = 150 м²). Проверьте ΔP и скорость воды — при необходимости увеличьте или уменьшите число ходов.

Подобрать испаритель по мощности и параметрам

Укажите нагрузку, хладагент и температуры — получите типоразмер, мощность с поправками и стоимость

Влияние температуры кипения на мощность испарителя

Температура кипения — ключевой параметр, определяющий реальную холодопроизводительность аппарата. Снижение t₀ на 5 К уменьшает Q примерно на 10–15% для большинства хладагентов. Зависимость для R134a:

t₀ кипения Xоладопроизводительность Q, % от номинала Примечание
+5 °C130%Тепловые насосы, высокотемпературные чиллеры
0 °C115%Чиллер для 12/7 °C воды
−5 °C100% (номинал)Стандартный режим чиллера
−10 °C86%Гликолевые системы
−15 °C73%Низкотемпературные процессы
−25 °C52%Заморозка, криогенные применения

Масштабирование мощности: от типоразмера к типоразмеру

При необходимости увеличить мощность уже выбранного типоразмера инженер может применить следующие методы:

  • Увеличение длины пучка — при той же конструкции площадь растёт пропорционально, Q растёт линейно (при неизменном K и LMTD).
  • Увеличение числа ходов — повышает скорость теплоносителя, улучшает α воды, но растёт ΔP. Типовой рост K: +5–15%.
  • Замена трубок на рифлёные (enhanced tubes) — коэффициент теплоотдачи α внутри трубок вырастает в 1,5–2 раза, K увеличивается на 20–40%.
  • Параллельное включение двух аппаратов — удвоение площади при сохранении гидравлического сопротивления.

Расчёт экономии электроэнергии при оптимальном подборе испарителя

Недостаточная площадь испарителя снижает температуру кипения, что ухудшает COP компрессора. Пример:

  • При t₀ = −5 °C и t конд. = +40 °C: COP ≈ 3,5, потребление 100 кВт/ч на 350 кВт холода.
  • При t₀ = −10 °C (из-за малой площади испарителя): COP ≈ 2,9, потребление 121 кВт/ч на тот же холод.
  • Разница: +21% энергопотребления. При 5000 часов/год и тарифе 6 руб/кВт·ч → перерасход ≈ 630 000 руб/год на каждые 350 кВт мощности чиллера.

Правильный подбор площади испарителя (с запасом 15–20%) окупается в первые 1–2 года эксплуатации за счёт экономии электроэнергии.

Таблица мощностей испарителей S22: стандартная линейка

Компания S22 поставляет кожухотрубные испарители серий ИКВ и ИНВ в следующих типоразмерах. Мощность указана для хладагента R134a, t₀ = −5 °C, теплоноситель — вода +12/+7 °C:

Модель Площадь, м² Q, кВт (R134a) Q, кВт (R410A) Q, кВт (R407C)
ИКВ-0.80,814–1816–2113–17
ИКВ-2.02,035–4540–5233–42
ИКВ-5.05,088–112100–13082–105
ИКВ-1010175–225200–260163–210
ИКВ-2020350–450400–520325–420
ИКВ-4040700–900800–1040650–840
ИНВ-80801400–18001600–20801300–1680

Точные характеристики зависят от числа ходов и условий эксплуатации. Для нестандартных условий запросите расчёт у инженеров S22.

Поправочные коэффициенты для различных хладагентов

Холодопроизводительность испарителя зависит от теплофизических свойств хладагента. Поправочные коэффициенты относительно R134a при t₀ = −5 °C:

Хладагент Группа безопасности (ASHRAE) Коэф. Q (vs R134a) Рабочее давление при t₀=−5°C
R134aA1 (безопасный)1,002,43 бар
R410AA1 (безопасный)1,157,55 бар
R407CA1 (безопасный)0,934,56 бар
R717 (NH₃)B2L (токсичный)1,453,56 бар
R744 (CO₂)A1 (безопасный)1,6028,7 бар
R32A2L (слабогорючий)1,288,52 бар
R290 (пропан)A3 (горючий)1,104,71 бар

Рабочее давление определяет требования к прочности корпуса и труб. Для CO₂ необходимо специальное исполнение аппарата с PS ≥ 40 бар.

Соответствие мощности испарителя и мощности компрессора

Испаритель и компрессор работают как единая система. Несоответствие их характеристик — частая причина неэффективной работы. Правила подбора пары:

  • Холодопроизводительность испарителя Q_исп ≥ холодопроизводительность компрессора Q_comp при расчётных условиях. Обычно Q_исп = 1,1–1,2 × Q_comp для создания запаса.
  • Затопленные испарители обеспечивают лучший теплообмен, но требуют точной заправки хладагентом и правильного маслосепаратора.
  • DX-испарители проще в обвязке, но перегрев хладагента на выходе снижает объёмный КПД компрессора. Оптимальный SH = 5–8 К.
  • Тепловой баланс системы: Q_исп = Q_comp + Q_эл.мотора (при герметичном компрессоре), Q_конд = Q_исп + W_comp (при полугерметичном).

Межсезонная работа и частичная нагрузка

Холодильные системы редко работают в номинальном режиме круглый год. Испаритель должен обеспечивать устойчивую работу при частичных нагрузках. Характерные особенности:

  • При снижении нагрузки до 50% температура кипения в испарителе растёт, LMTD уменьшается — Q снижается меньше, чем пропорционально (выгодная нелинейность).
  • Для регулируемых систем (VFD компрессор + VFD насос) испаритель должен сохранять Re теплоносителя >3000 даже при минимальном расходе.
  • Минимальная нагрузка для устойчивого кипения в трубках: 20–25% от номинального расхода хладагента.
  • При межсезонном режиме рекомендуется поднять уставку температуры кипения на 2–3 К — это снижает энергопотребление без потери производительности при сниженной нагрузке.

Смежные материалы

Калькулятор подбора испарителя

Пошаговый алгоритм и онлайн-инструмент

Расчёт кожухотрубного испарителя

LMTD, K, пример расчёта 500 кВт

Испаритель для чиллера и ТН

Затопленный vs DX, хладагенты

Типы испарителей по ГОСТ

ИКВ, ИНВ, ИУ — различия и выбор

Каталог кожухотрубных ТО

28 брендов, испарители, подбор

Кожухотрубный ТО: справочник

Устройство, ГОСТ, расчёт

Таблица соответствия площадей испарителя и диаметров корпуса

Для кожухотрубных испарителей стандартных размеров существует соответствие между площадью теплообмена и диаметром корпуса (ГОСТ 15118). Ориентировочные данные для трубок d = 20 мм, L = 3000 мм:

Диаметр корпуса D, мм Число трубок N Площадь F, м² (L=3000) Q ориентировочно, кВт
159193,628–45
219377,054–88
2736111,588–144
3259718,3140–230
42616931,9245–400
53027151,1390–640
63039774,8575–940
720541102780–1280

Влияние длины трубного пучка на характеристики испарителя

При фиксированном диаметре корпуса изменение длины пучка L позволяет регулировать площадь и характеристики аппарата:

Длина L Площадь F (D=325, N=97) ΔP теплоносителя (1 ход) Масса аппарата (ориент.)
1500 мм9,1 м²10–18 кПа≈280 кг
3000 мм18,3 м²20–35 кПа≈480 кг
4500 мм27,4 м²30–52 кПа≈670 кг
6000 мм36,6 м²40–68 кПа≈860 кг

Увеличение L в 2 раза удваивает площадь, но потери давления растут линейно. При малом ΔP допустимом в проекте предпочтительнее большой D и короткий L, а не малый D и длинный L.

Конверсия мощности при замене хладагента

При переходе на новые хладагенты (напр., замена R22 на R407C или R32) мощность существующего испарителя изменяется. Пересчёт:

  • R22 → R407C: Q_407C ≈ 0,95 × Q_R22 (небольшое снижение из-за глайда температуры).
  • R22 → R134a: Q_134a ≈ 0,78 × Q_R22 (значительное снижение, нужна большая площадь).
  • R22 → R32: Q_R32 ≈ 1,12 × Q_R22, но давление выше — проверить PS аппарата.
  • R134a → R1234yf (замена HFO): Q_1234yf ≈ 0,96 × Q_134a при тех же условиях.

При замене хладагента обязательно пересчитайте: давление кипения (соответствие PS), объёмный расход (размер трубопроводов), маслосмесимость (тип масла), совместимость уплотнений. В ряде случаев замена хладагента требует модернизации или замены испарителя.

Часто задаваемые вопросы по таблице мощностей

Можно ли использовать испаритель на меньшей мощности, чем указано в таблице?
Да, испаритель работает при частичных нагрузках. Главное — поддерживать минимальный расход теплоносителя (Re > 3000) и следить за устойчивым кипением хладагента. При нагрузке менее 20% от номинала возможна нестабильная работа (флаттер уровня жидкости в затопленном испарителе).

Как таблица учитывает многолетнюю эксплуатацию?
Табличные значения — для чистого нового аппарата. Через 3–5 лет без промывки коэффициент теплопередачи снижается на 15–25%. Рекомендуем при проектировании брать аппарат с запасом мощности 20%, который «съедается» загрязнением за первые 5 лет — до следующей плановой промывки.

Применимы ли данные таблицы для аммиачных испарителей?
Аммиачные испарители конструктивно отличаются (стальные трубки, другой тип кипения). Коэффициент теплоотдачи NH₃ в 2–3 раза выше R134a, поэтому площадь для той же мощности будет меньше. Используйте специализированный расчёт или обратитесь к инженерам S22.

Нормативные таблицы: коэффициенты загрязнения по TEMA

Стандарт TEMA (Tubular Exchanger Manufacturers Association) задаёт нормативные коэффициенты загрязнения Rf для расчёта требуемого запаса площади. При проектировании коэффициент K приводят к загрязнённому состоянию: 1/K_загр = 1/K_чист + Rf_масло + Rf_вода. Основные значения Rf по TEMA RGP-T-2.4:

Среда Rf, м²·К/Вт Запас площади, %
Речная вода (фильтрованная)0,000212–18%
Питьевая вода (жёсткость <3)0,00017610–16%
Морская вода0,0000885–8%
Этиленгликоль 30%0,00017610–16%
Охлаждающая вода (оборотная)0,000420–30%
Масло гидравлическое0,00017610–16%
Хладагент (кипящий)0,0000885–8%

Сравнение кожухотрубных и пластинчатых испарителей по мощности

Пластинчатые теплообменники (ПТО) часто конкурируют с кожухотрубными при мощностях до 500 кВт. Сравнение по ключевым параметрам:

Параметр Кожухотрубный Пластинчатый
Удельная мощность (кВт/м³ объёма)50–100200–600
Допустимое давление, МПадо 15 МПадо 4 МПа (обычно)
Допустимая температура−80 … +450 °C−40 … +180 °C
Обслуживание трубок/пластинМеханическая очистка ершомРазборка и промывка пластин
Устойчивость к загрязнениюВысокая (зазор >15 мм)Ниже (зазор 2–5 мм)
Аммиак NH₃Отлично подходитОграниченно (пайка Cu запрещена)
Цена за единицу площадиНиже при больших площадяхНиже при малых площадях

Для чиллеров до 200 кВт в коммерческом сегменте пластинчатые испарители (паяные) доминируют благодаря компактности и цене. Для промышленных систем >300 кВт, аммиачных и CO₂ установок, а также при наличии загрязнённых теплоносителей — кожухотрубные испарители предпочтительны.

Базы данных испарителей и SEER/EER рейтинги чиллеров

Производители чиллеров публикуют характеристики испарителей в составе полных данных по оборудованию. Основные ресурсы для инженеров:

  • AHRI Directory (ahridirectory.org) — база сертифицированных чиллеров AHRI 550/590. Содержит Q_чиллера, EER, параметры испарителя и конденсатора.
  • Eurovent Certita (eurovent-certita.com) — европейский аналог, сертификация EN 14511. Данные по испарителям чиллеров ведущих производителей.
  • Каталоги S22 на s22.ru — технические данные кожухотрубных испарителей для чиллеров российских производителей.
  • программа Selection (Trane, Carrier, York) — подбор чиллеров с детальными данными по испарителю под конкретные условия.

Итоги: как использовать таблицы мощностей на практике

Таблицы мощностей испарителей — вспомогательный инструмент первичной ориентации. Правильная последовательность работы:

  1. Определить реальную Q_исп через тепловой баланс системы (не принимать Q из проспекта компрессора!).
  2. Уточнить хладагент и режимные параметры (t₀, t конденсации, перегрев).
  3. По таблице найти ориентировочную площадь и типоразмер аппарата.
  4. Уточнить площадь через полный тепловой расчёт с учётом LMTD, K и поправок на гликоль/загрязнение.
  5. Выбрать ближайший больший типоразмер из каталога.
  6. Проверить гидравлику обеих сторон.
  7. Оформить заявку к поставщику с полным набором технических требований.

Не экономьте время на этапах 4–6: небольшая задержка в расчётной фазе окупается годами безотказной работы испарителя. Используйте таблицы S22 как отправную точку, а не как окончательный ответ.

Глоссарий терминов таблиц мощностей испарителей

При работе с техническими таблицами испарителей и чиллеров важно знать значение основных терминов:

Таблицы поправочных коэффициентов на гликоль

При работе с гликолевыми теплоносителями необходимо учитывать снижение коэффициента теплопередачи из-за более высокой вязкости и меньшей теплопроводности гликоля по сравнению с водой. Точные поправки для этиленгликоля при t = 5 °C:

Конц. ЭГ, % t замерзания λ теплопр., Вт/(м·К) μ вязкость, мПа·с Поправка K
0% (вода)0 °C0,5741,501,00
15%−6 °C0,5112,140,93
25%−12 °C0,4722,880,87
35%−18 °C0,4254,100,80
45%−27 °C0,3876,300,72

Для пропиленгликоля (ПГ) — пищевой, менее токсичный — поправки более агрессивны: при 30% ПГ коэффициент 0,78 (против 0,87 для ЭГ). Это связано с более высокой вязкостью пропиленгликоля.

Мировые производители испарителей и их линейки

Ориентируйтесь на следующих производителей при поиске нестандартных типоразмеров или специальных материалов:

Таблицы KPI и ключевые показатели эффективности испарителя

Для оценки фактической эффективности испарителя в процессе эксплуатации инженеры применяют KPI (Key Performance Indicators):

KPI Формула Норма для нового аппарата Сигнал к обслуживанию
Тепловая эффективность UAQ / LMTD [Вт/К]Паспортное значениеСнижение >15%
Удельная нагрузка qQ / F [кВт/м²]7–12 кВт/м² (вода)Снижение >20%
Гидравлическое сопротивление ΔPМанометр [кПа]Паспортное ±10%Рост >30%
Перегрев хладагента SHT_пар − T_насыщ [К]5–8 К (DX)>12 К или <3 К
COP системыQ / W_компрессораПо AHRI/EUROVENTСнижение >10%

Паспортные данные испарителя: что должно быть указано

Технический паспорт (data sheet) кожухотрубного испарителя должен содержать следующие данные для правильного выбора и эксплуатации:

Паспорт без части этих данных указывает на недостаточную инженерную проработку или производителя с неполной технической документацией. При закупке требуйте полный data sheet до подписания договора.

Заключение: работа с таблицами мощностей испарителей

Таблицы мощностей — это систематизированный опыт инженеров-теплотехников, преобразованный в удобный справочный инструмент. Их правильное использование позволяет:

Компания S22 предоставляет детальные технические таблицы для всей линейки выпускаемых испарителей, а также бесплатный инженерный расчёт для нестандартных применений. Обратитесь к нашим специалистам — получите ответ в течение 2 рабочих часов.

Дополнительные таблицы: удельные характеристики испарителей

Инженеры используют удельные показатели для быстрой оценки и сравнения проектных решений. Типовые значения удельных характеристик кожухотрубных испарителей:

Показатель Единица измерения Типовой диапазон Лучший класс
Удельная нагрузка q = Q/FкВт/м²5–15>12 кВт/м²
Масса на единицу площади G/Fкг/м²20–60<30 кг/м²
Объём хладагента на кВтл/кВт0,5–2,5<1,0 л/кВт
Объём теплоносителя на кВтл/кВт3–12<5 л/кВт
Падение давления на кВт мощностикПа/кВт0,05–0,3<0,1 кПа/кВт

Меньшее отношение G/F означает меньший вес и стоимость монтажа. Меньший объём хладагента на кВт — меньший заправочный объём, что критично для дорогих хладагентов (R32, CO₂) и аммиачных систем с ограничениями по норме заправки.

Перспективы: новые хладагенты и их влияние на таблицы мощностей

Переход на низкогвармирующие хладагенты (Low-GWP) — тенденция ближайших 10–15 лет в ЕС и мире (Регламент ЕС F-Gas 2024, Кигалийская поправка к Монреальскому протоколу). Как это влияет на выбор испарителей:

Для систем, проектируемых сегодня на горизонт 15+ лет, рекомендуется выбирать испарители с запасом PS под возможные новые хладагенты и уточнять совместимость материалов уплотнений с хладагентами следующего поколения.

Как заказать таблицы характеристик испарителей S22

Для получения полных технических таблиц по кожухотрубным испарителям серий ИКВ и ИНВ выполните одно из действий:

Все таблицы предоставляются бесплатно. При необходимости нестандартных параметров (специальные материалы, особые давления, нетипичные размеры) — S22 выполняет изготовление по техническому заданию. Производство расположено в России, что обеспечивает независимость от импортных поставок и быстрое исполнение заказов.

Связанные статьи блога s22.ru

Для глубокого понимания выбора и применения испарителей читайте смежные материалы:

Компания S22 — один из ведущих российских поставщиков кожухотрубных испарителей для чиллеров, тепловых насосов и промышленных холодильных систем. 200+ типоразмеров в наличии, изготовление нестандартных аппаратов, полный пакет документов ТР ТС 032/2013. Заказывайте на s22.ru или звоните: 8 800 302-58-17.

Заключение

В конечном счёте, грамотное использование таблиц мощностей — это экономия времени без потери точности. Опытный инженер использует таблицу как стартовую точку, затем уточняет расчёт с учётом специфики конкретного объекта (состав теплоносителя, режим работы, требования к документации), и только потом делает финальный выбор. Такой подход минимизирует и риск недостаточной мощности, и ненужного завышения с напрасной переплатой за лишние квадратные метры теплообменной поверхности.

Важно помнить и о временном факторе: новый испаритель работает на паспортной мощности, но через 3–5 лет эксплуатации без промывки его реальная холодопроизводительность может упасть на 15–20%. Таблицы задают характеристики для нового аппарата — запас мощности является необходимым отступлением от «идеальных» паспортных условий в сторону реальной эксплуатации.

Правильная работа с таблицами мощностей — это искусство превращения физики теплообмена в инженерное решение. Чем точнее исходные данные (Q, условия, теплоноситель, чистота воды), тем точнее результат. И наоборот: мусор на входе даёт мусор на выходе — пусть даже через красивую формулу. Всегда проверяйте качество исходных данных прежде чем доверять результатам таблицы или калькулятора.

Ещё одна практическая рекомендация: при проектировании крупных объектов (мощность >1 МВт) имеет смысл заказать тепловые испытания выбранного испарителя у производителя. Это занимает 1–2 дня и обходится в 50–100 тыс. руб., но даёт точные паспортные данные именно для ваших условий — без допущений из справочных таблиц.

Для многих инженеров работа с таблицами мощностей — это баланс между теорией и практикой. Таблица говорит: «нужно 30 м²». Практика поправляет: «в этом регионе вода жёсткая, реальный K через 3 года будет на 20% ниже — бери 37 м²». Это и есть инженерное суждение, которое нельзя заложить в формулу, но можно наработать опытом или заимствовать у S22 в виде бесплатной консультации.

Использование таблиц мощностей вместе с тепловым расчётом (LMTD, K) позволяет не только выбрать правильный типоразмер, но и обосновать выбор перед заказчиком, управляющим объектом или технадзором. Цифры из паспорта производителя и из расчёта должны сходиться — это проверка качества проектного решения. Расхождение более 15% — повод пересмотреть исходные данные или методику расчёта.

Таблица соответствия мощностей испарителей — это незаменимый инженерный инструмент на стадии выбора оборудования. Вместе с тепловым расчётом (LMTD и K) и гидравлической проверкой она образует полный цикл проектирования испарителя. Используйте материалы S22 для всех этапов этого цикла и не стесняйтесь обращаться к нашим инженерам за бесплатной консультацией. Правильно выбранный испаритель — это сниженные счета за электричество, отсутствие аварийных простоев и гарантированный ресурс всей холодильной системы.

Следующие шаги после работы с данной статьёй: используйте онлайн-калькулятор для первичного расчёта площади, затем перейдите к методике теплового расчёта для уточнения, а после — к гидравлическому расчёту. Три этих инструмента вместе дадут полную картину для обоснованного выбора испарителя под ваш конкретный объект.

Если после изучения всех материалов у вас остались вопросы или ваш случай нетипичен — просто позвоните нам. Инженеры S22 готовы разобраться в любой нестандартной ситуации: необычный хладагент, агрессивный теплоноситель, особые требования по давлению или документации. Звонок бесплатный: 8 800 302-58-17.

Как правильно читать таблицу соответствия мощностей

Таблица соответствия — это инструмент предварительного выбора, а не окончательного. Её цель — сузить круг кандидатов с сотен моделей до 2–5 подходящих. Финальный выбор всегда требует теплового расчёта с реальными параметрами процесса.

Обратите внимание на граничные строки таблицы. Если ваша мощность попадает на границу двух типоразмеров — выбирайте больший. Небольшой запас площади поверхности обходится значительно дешевле, чем ситуация, когда испаритель не справляется с нагрузкой и холодильная машина работает на пределе возможностей.

Для объектов с переменной нагрузкой (торговые центры, отели, производства с посменным режимом) проверяйте соответствие не только при пиковой мощности, но и при минимальной (30–40% от расчётной). Некоторые испарители плохо работают при малых расходах теплоносителя — это нужно уточнить у производителя.

Источник данных для таблицы всегда должен соответствовать типу вашего оборудования. Таблица для кожухотрубных испарителей неприменима для пластинчатых, и наоборот. Разные конструкции — разные коэффициенты теплопередачи, разные удельные площади на единицу мощности.

Компания S22 предоставляет полную техническую документацию на все модели испарителей из своего каталога, включая детальные таблицы мощностей в расширенном диапазоне температурных условий. Запросите технический паспорт интересующей модели — это лучший источник данных для вашего конкретного проекта.

Помните: таблица соответствия мощностей — начало пути к правильному выбору, а не его конец. Вооружитесь ей, затем переходите к тепловому расчёту, гидравлике и анализу материалов. Этот комплексный подход гарантирует, что испаритель прослужит расчётный срок и не создаст проблем при эксплуатации. S22 помогает на каждом из этих этапов.

Для быстрого доступа к связанным инструментам: онлайн-калькулятор — первичный выбор площади; тепловой расчёт — уточнение LMTD и K; гидравлический расчёт — выбор насоса и диаметров; материалы — защита от коррозии. Все эти инструменты вместе дают полную картину для обоснованного выбора.

Как читать таблицу

Сначала найдите строку с нужной моделью, затем проверьте условия, при которых указана её мощность: хладагент, температуру кипения, температуру вторичной среды и расходы. Если условия отличаются, значение из таблицы нельзя переносить напрямую.

Какие графы сопоставлять

ПараметрЧто показывает
Тепловая нагрузкаКоличество тепла, которое аппарат должен отвести от вторичной среды
Площадь поверхностиЗапас поверхности для передачи тепла в выбранной конструкции
Потери давленияСопротивление хода хладагента и вторичной среды
ИсполнениеСовместимость с направлением потоков, материалами и обслуживанием

Типичные ошибки сопоставления

Вопросы и ответы

Почему мощность одной модели меняется в разных таблицах?
Производители используют разные хладагенты, температуры кипения, расходы и допуски. Сравнивать строки можно только после приведения исходных условий к одной схеме.
Достаточно ли знать требуемые киловатты?
Нет. Нужны также хладагент, температуры обеих сред, расходы, давление и допустимые потери. Без них таблица даёт лишь предварительное направление выбора.
Как учесть запас по поверхности?
Запас задают после оценки загрязнения, нестабильности режима и точности исходных сведений. Слишком большой аппарат проверяют по минимальной скорости и регулированию.
Когда табличного подбора недостаточно?
Если режимы меняются, среда нестандартна или важны ограничения по маслу и сопротивлению, нужен расчёт конкретного аппарата. После него проверяют компоновку и работу системы в переходных режимах.
