Когда возникает выбор: КТО или ПТО?
Вопрос «кожухотрубный или пластинчатый теплообменник?» возникает практически на каждом объекте промышленного строительства, модернизации тепловых пунктов и проектировании технологических установок. Оба типа решают одну задачу — передачу тепла между двумя потоками, но делают это принципиально разными способами.
Правильный выбор снижает капитальные затраты, уменьшает эксплуатационные расходы и обеспечивает надёжность на весь расчётный срок службы. Ошибочный выбор — остановки, аварии, досрочный выход из строя. В этой статье — исчерпывающее сравнение по 12 параметрам, decision table для 8 типовых задач и алгоритм выбора за 5 шагов.

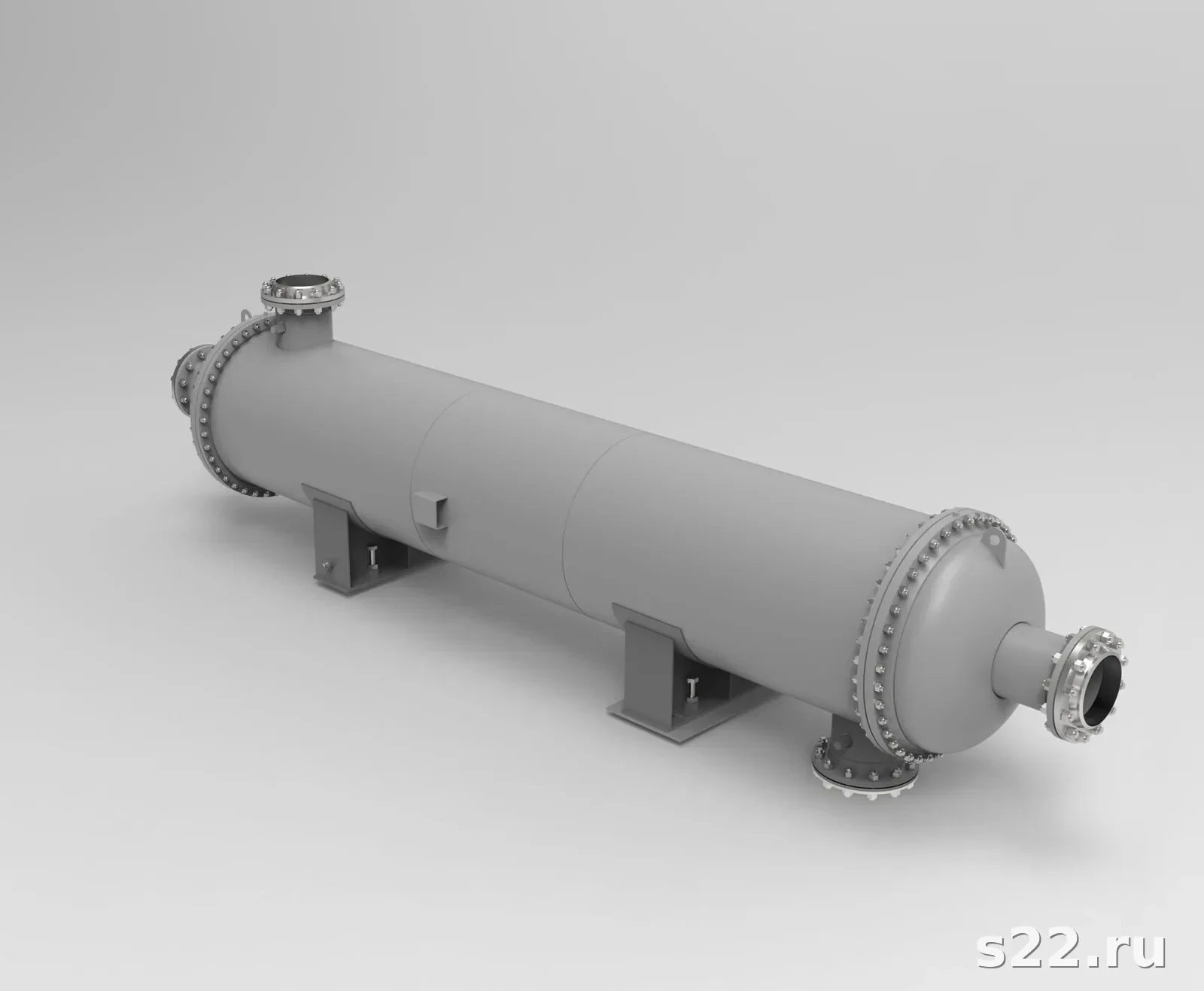

Устройство КТО: кожух, трубки, перегородки
Теплообменный аппарат, в котором один теплоноситель движется внутри пучка трубок, закреплённых в трубных решётках, а второй — в межтрубном пространстве внутри цилиндрического корпуса (кожуха). Теплообмен происходит через стенку трубок. Перегородки в межтрубном пространстве обеспечивают поперечное омывание трубного пучка и повышают турбулентность.
Основные конструктивные элементы кожухотрубного теплообменника: цилиндрический кожух (обечайка), трубный пучок (трубки диаметром 6–50 мм), трубные решётки, поперечные перегородки, крышки и патрубки. Конструкция с неподвижными трубными решётками (типы КНГ, КНВ по ГОСТ 15122-79) — наиболее распространена в ЖКХ и промышленности.
Аппараты с U-образными трубками и с плавающей головкой (тип КП) допускают тепловое расширение трубок — применяются при больших перепадах температур (>50–80°C). Подробнее о конструкциях — в статье «Кожухотрубный теплообменник: устройство, принцип работы».
В КТО нет уплотнений в зоне межтрубного пространства — это ключевое преимущество при работе с опасными и взрывоопасными средами. Единственные уплотнения — фланцевые соединения штуцеров.

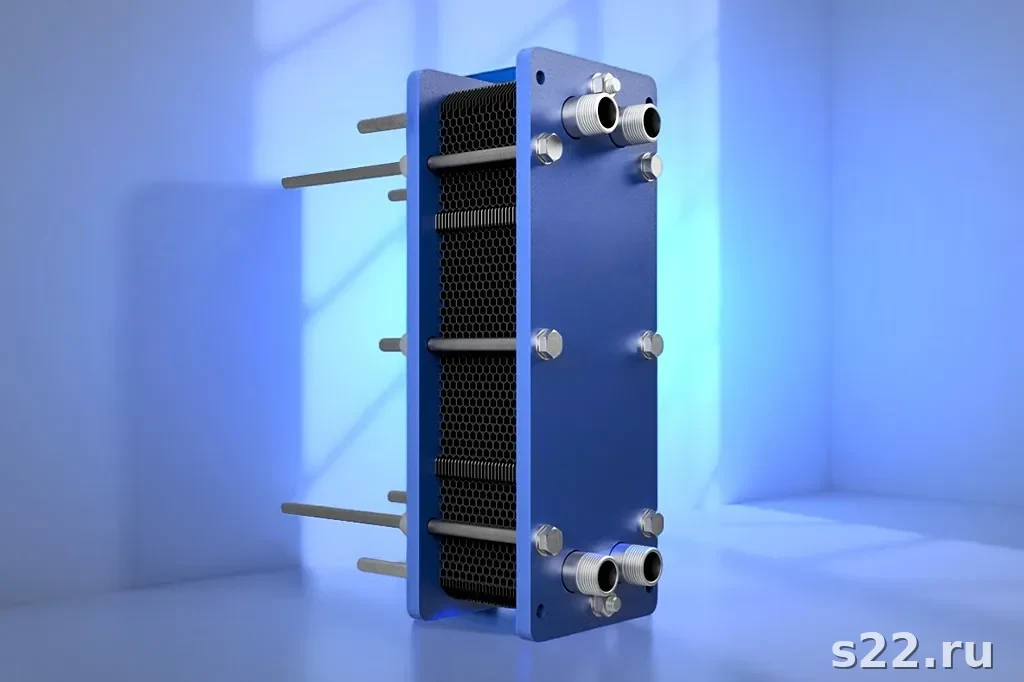

Устройство ПТО: пластины, уплотнения, рама
Теплообменный аппарат, в котором теплообмен происходит через тонкие гофрированные металлические пластины, собранные в пакет на раме. Потоки чередуются в каналах между соседними пластинами. Гофрирование создаёт высокую турбулентность и обеспечивает высокий коэффициент теплопередачи. Разборные ПТО имеют уплотнения (прокладки) по периметру каждой пластины.
Основные компоненты разборного ПТО: рама (неподвижная и подвижная плиты, стяжные болты), пакет гофрированных пластин (AISI 316L, Ti, Ni), прокладки (EPDM, NBR, FKM). Паяные ПТО (BPHE) выполняются без прокладок — пластины соединены пайкой медью или никелем, не разбираются, но выдерживают более высокое давление.
Каталог пластинчатых теплообменников s22.ru включает модели Alfa Laval, SWEP, Ридан, GEA и других ведущих производителей.
Угол гофрирования 30–65° создаёт сложный турбулентный поток при малых скоростях. Гидравлический диаметр канала 2–4 мм обеспечивает Re > 200 уже при скорости 0,05–0,1 м/с — в 10–15 раз эффективнее трубок КТО.
Сравнение КТО и ПТО по ключевым параметрам
Ключевые технические и эксплуатационные параметры обоих типов теплообменников — в единой таблице:
| Параметр | КТО (кожухотрубный) | ПТО (пластинчатый) |
|---|---|---|
| Рабочее давление | до 100+ бар ✓ | до 25–40 бар |
| Рабочая температура | до 500°C ✓ | до 180–200°C |
| Коэффициент теплопередачи | 200–2 500 Вт/м²·°C | 2 000–7 000 Вт/м²·°C ✓ |
| Компактность | низкая (удельная масса 50–200 кг/м²) | высокая (10–30 кг/м²) ✓ |
| Загрязнённые среды | пригоден ✓ (трубки d=12–50 мм) | ограниченно (каналы 2–4 мм) |
| Температурный перекрёст | ограниченно (1 ход — нет) | возможен ✓ (чистый противоток) |
| Первоначальная стоимость | выше на 20–50% | ниже ✓ |
| Обслуживание | промывка трубок (без разборки) | разборка пакета, мойка пластин |
| Ремонт | заглушение или замена трубок | замена уплотнений, пластин |
| Срок службы | 15–25 лет ✓ | 10–15 лет (уплотнения 5–8 лет) |
| Работа с паром | пар до 500°C ✓ | ограниченно (до 180°C, 10 бар) |
| Взрывоопасные среды | применяется ✓ | нет (уплотнения) |
Таблица отражает типичные диапазоны серийных аппаратов. Специальные исполнения КТО работают при давлении до 250 бар, паяные ПТО — до 45 бар и температуры до 225°C. Уточняйте параметры у поставщика.
Когда выбирать кожухотрубный теплообменник
Кожухотрубный теплообменник — оптимальный выбор в следующих случаях:
- Давление выше 25–40 бар — хладагенты, сжатые газы, высоконапорный пар
- Температура выше 180–200°C — перегретый пар, термальные масла, пиролизные газы
- Загрязнённые среды — речная вода, техническая вода с взвесью, нефтяные эмульсии
- Агрессивные среды — кислоты, щёлочи, морская вода (подбор материала: Ti, Хастеллой)
- Взрывоопасные и токсичные среды — отсутствие эластомерных уплотнений критично
- Большие площади теплообмена — от 50–500 м² в одном аппарате
- Высокая надёжность при минимальном обслуживании — без регулярной замены прокладок
- Паровые подогреватели и конденсаторы высокого давления — ЦТП, котельные, НПЗ
Если хотя бы один из параметров: давление > 25 бар, температура > 200°C, среда взрывоопасна или содержит значительные загрязнения — рассматривайте только КТО. Инженер s22.ru подтвердит выбор и подберёт модель.
Когда выбирать пластинчатый теплообменник
Пластинчатый теплообменник предпочтителен при следующих условиях:
- Давление до 16–25 бар — системы отопления, ГВС, чиллеры при умеренном давлении
- Температура до 130–160°C — стандартные задачи ИТП и ЦТП
- Чистые среды — подготовленная вода, гликолевые растворы, пиво, молоко
- Необходима компактность — ограниченное место в ИТП, технологических блоках
- Необходим температурный перекрёст — утилизация тепла с малым перепадом температур
- Высокие требования к гигиене — пищевая промышленность, фармацевтика (CIP-мойка)
- Приоритет — низкая первоначальная стоимость — при ограниченном бюджете ИТП
Паяные пластинчатые теплообменники (Alfa Laval CB, SWEP серии B) работают при давлении до 45 бар и температуре до 225°C — занимают нишу между разборными ПТО и КТО. Применяются как испарители и конденсаторы чиллеров при небольших мощностях (до 200–300 кВт).
Decision table: задача → тип → почему
Таблица решений для 8 типовых инженерных задач:
| Задача | Рекомендация | Обоснование |
|---|---|---|
| ИТП жилого дома, мощность 0,3–0,5 МВт, давление сети 8–12 бар | ПТО | Компактность, низкая цена, параметры в пределах ПТО |
| Конденсатор чиллера, 600–800 кВт, хладагент R134a, 30 бар | КТО или BPHE | Давление хладагента превышает лимит разборных ПТО |
| Нефтехимия, охлаждение нефтяного конденсата, 70 бар | КТО (Ст20/316L) | Высокое давление, загрязнённая среда, агрессивные примеси |
| Пищевое производство, пастеризация молока, ГВС | ПТО (316L) | CIP-мойка, гигиена, разборность для санитарного контроля |
| ЦТП, подогреватель ГВС, перегретый пар 150°C / 6 бар | КТО или ПТО | Пар 6 бар — оба пригодны; ПТО компактнее, КТО надёжнее при конденсации |
| Компрессорная станция, маслоохладитель, давление масла 40 бар | КТО | Давление масла выше лимита стандартных ПТО |
| Бассейн, теплообменник для морской воды, 8 бар | ПТО (Ti) или КТО (Ti) | Материал Ti определяет выбор; при давлении до 16 бар — ПТО Ti дешевле |
| Котельная ГВС, 2 МВт, давление 16 бар, вода с умеренными загрязнениями | КТО или ПТО | Оба применимы; если загрязнения выше нормы — КТО; если чистая вода — ПТО |
Стоимость: цена покупки и стоимость владения
Первоначальная стоимость — не единственный критерий. Важна общая стоимость владения (TCO) за расчётный срок службы.
ПТО Alfa Laval M10-FG: ~180 000 руб. (покупка) + 40 000 руб. (замена прокладок через 6 лет) + 10 000 руб./год (обслуживание) × 15 лет = ~370 000 руб. / 15 лет
КТО КНГ 1-100-У: ~280 000 руб. (покупка) + 10 000 руб./год (обслуживание) × 15 лет = ~430 000 руб. / 15 лет
Вывод: при стандартных параметрах ИТП ПТО экономичнее на горизонте 15 лет.
КТО специального исполнения: ~1 500 000 руб. (покупка) + 80 000 руб./год = ~2 700 000 руб. / 15 лет
ПТО высокого давления: технически неприменим при давлении 60 бар.
Вывод: при параметрах выше лимита ПТО — сравнение цен не имеет смысла, КТО безальтернативен.
Обслуживание и ремонт: сравнение трудоёмкости
Регулярное обслуживание — важный фактор TCO. Различия между КТО и ПТО существенны.
Обслуживание КТО
- Химическая промывка трубного пространства — раз в 1–3 года, 4–8 часов, без разборки
- Гидроструйная очистка трубок (d≥20 мм) при механических отложениях
- Контроль коррозии: ультразвуковое измерение толщины стенок трубок
- Замена пакета трубок через 10–20 лет при критическом износе
- Опрессовка 1,5×P_раб после каждого ремонта
Обслуживание ПТО
- Полная разборка пакета — бригада 2 чел., 3–6 часов
- Промывка пластин: CIP (циркуляционная) или ручная мойка каждой пластины
- Замена уплотнений EPDM/NBR каждые 5–8 лет (стоимость комплекта — 20–40% от стоимости аппарата)
- Проверка и правка деформированных пластин
КТО: плановое ТО раз в 2–3 года при нормальном качестве воды. ПТО: разборка и замена прокладок раз в 5–7 лет. При повышенном содержании солей жёсткости — удвоить частоту для обоих типов.
Алгоритм выбора за 5 шагов
Используйте этот алгоритм при выборе типа теплообменника для вашей задачи:
- Давление: если рабочее давление любого из потоков превышает 25 бар — выбирайте КТО. Если оба потока ниже 25 бар — оба варианта возможны, переходите к шагу 2.
- Температура: если максимальная температура превышает 180°C — выбирайте КТО. Для пара при давлении выше 10 бар — КТО. Иначе — переходите к шагу 3.
- Среда: загрязнённая (взвеси, волокна), агрессивная или взрывоопасная — КТО. Чистая, пищевая — ПТО. Морская вода — оба, выбор зависит от давления.
- Пространство: жёсткие ограничения по габаритам — ПТО компактнее в 3–5 раз. Достаточно места — рассматривайте оба варианта.
- TCO: сравните полную стоимость владения с учётом срока службы, частоты ТО и стоимости запасных частей. Закажите технико-экономическое сравнение у инженера s22.ru — бесплатно.
Итоговые рекомендации
Нет универсального ответа на вопрос «КТО или ПТО лучше» — всё определяется параметрами конкретной задачи. Приведём практическое резюме:
- КТО безальтернативен при давлении >25 бар, температуре >200°C, взрывоопасных или сильно загрязнённых средах
- ПТО предпочтителен при стандартных параметрах ИТП/ЦТП — он компактнее, дешевле первоначально и обеспечивает высокий КТП
- Паяные ПТО (BPHE) занимают нишу холодильного оборудования: давление до 45 бар, мощность до 200–300 кВт
- TCO важнее цены покупки: КТО выгоднее на горизонте 20+ лет при интенсивной эксплуатации
Нужна помощь с выбором? Инженеры s22.ru рассмотрят ваше техническое задание, сравнят оба варианта по параметрам и предложат оптимальное решение. Оставьте заявку — подбор бесплатный, расчёт готов за 2 часа.
