1. Что такое производство кожухотрубного теплообменника

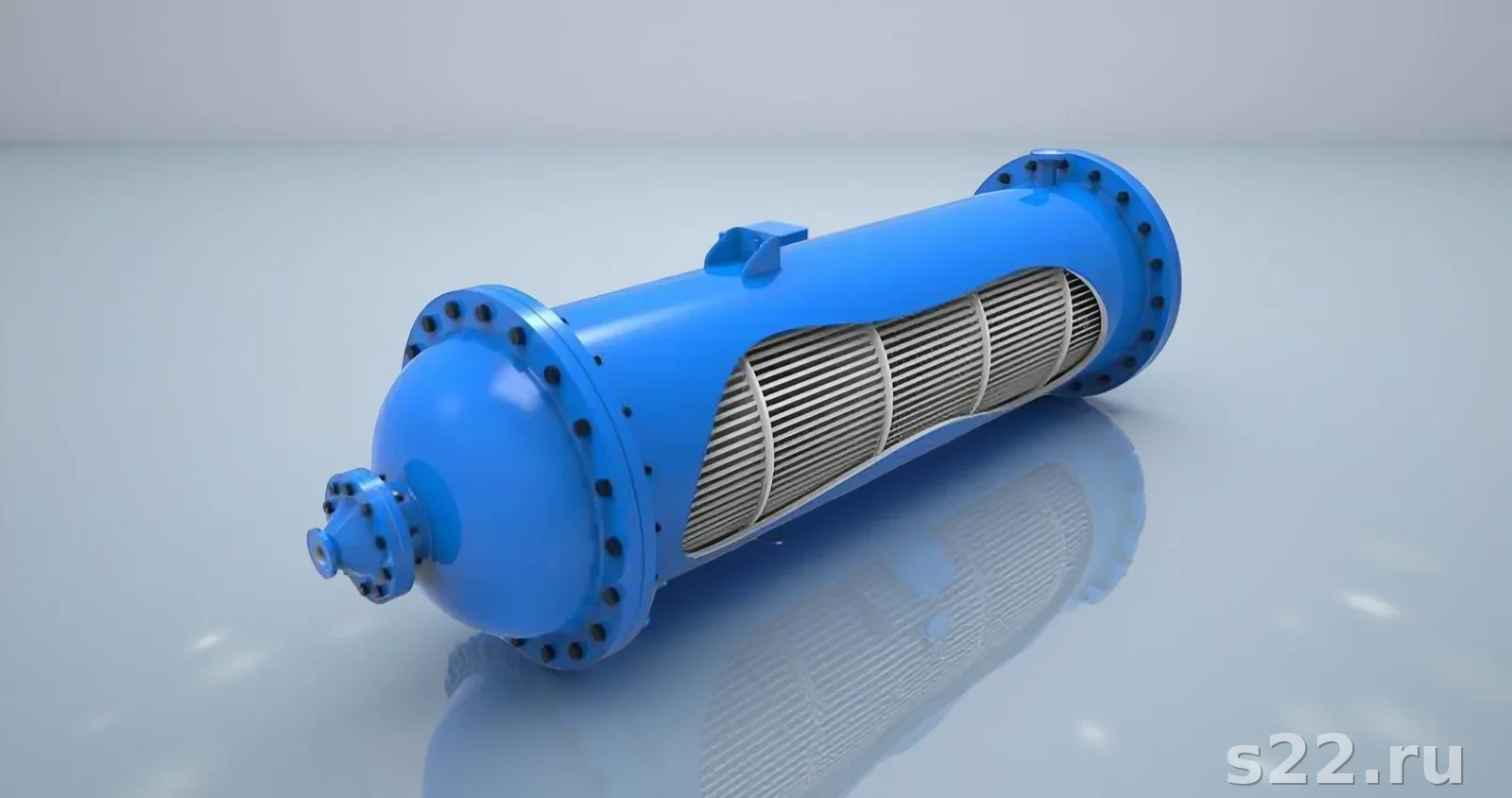

Кожухотрубный теплообменник — промышленный аппарат для передачи тепла между двумя рабочими средами без их смешения. Конструктивно состоит из стального цилиндрического корпуса (кожуха), внутри которого расположен трубный пучок. Один теплоноситель движется по трубкам (трубное пространство), второй — вокруг трубок в межтрубном пространстве. КТО применяются в теплоснабжении, нефтехимии, энергетике, химической промышленности.
Изготовление кожухотрубного теплообменника — это сложный многоэтапный производственный процесс, включающий проектирование, выбор материалов, механическую обработку, сварку, сборку и испытания. В отличие от пластинчатых теплообменников, которые собираются из готовых штампованных пластин, КТО производятся преимущественно из листового металлопроката и труб методом сварки и вальцовки.
Производство КТО в России регламентируется комплексом нормативных документов: ГОСТ 15121-79, ГОСТ 15122-79, ГОСТ 34233 и техническим регламентом ТР ТС 032/2013. Каждый изготовленный аппарат должен иметь паспорт сосуда давления и пройти гидравлические испытания.
КТО производится методом сварки и не разбирается в процессе эксплуатации (если только не тип с плавающей головкой). Пластинчатые ТО разборные, но ограничены давлением 2,5 МПа. КТО допускает давления до 10 МПа и температуры до 450°C.
Для изучения полной конструкции и принципа работы аппарата читайте статью «Кожухотрубный теплообменник: устройство и типы». Если вам уже нужен расчёт — оставьте заявку и инженер свяжется в течение 2 часов.
2. Конструктивные типы и их производственные особенности
Тип конструкции КТО напрямую определяет технологию изготовления, сложность производства и итоговую стоимость. По ГОСТ 15122-79 выделяют несколько основных конструктивных типов.
| Тип по ГОСТ | Конструктивная схема | Особенности производства | Рабочее давление | Применение |
|---|---|---|---|---|
| КНГ / КНВ | Несъёмные трубные решётки, горизонтальный/вертикальный | Трубки приварены к двум решёткам. Простая и дешёвая конструкция, но трубки нельзя извлечь без разрезки | до 2,5 МПа | ГВС, отопление, промышленные системы с ΔT < 50°C |
| ккг / ккв | Компенсатор на кожухе (линзовый или сильфонный) | Сложнее КНГ — требуется изготовление компенсирующего элемента. Компенсирует тепловое расширение при ΔT = 50–150°C | до 2,5 МПа | Пар, нефтепродукты, горячее масло |
| КП (плавающая головка) | Один конец трубного пучка подвижен внутри кожуха | Наиболее сложная конструкция: требует точной механической обработки плавающей крышки и уплотнений. Трубный пучок извлекаем | до 6,4 МПа | Нефтехимия, загрязнённые среды, нужна механическая очистка |
| КУ (U-образные трубки) | Трубки согнуты в U-форму, одна трубная решётка | Нет второй решётки — проще. Требуется гибка трубок. Нельзя механически чистить внутри трубок | до 10 МПа | Чистые среды, высокое давление, энергетика |
| ИН / ИК / ИУ | Испарители по ГОСТ 9929-82 | Специальные конструкции для испарения/конденсации. Усиленные решётки, распределительные камеры | до 4,0 МПа | Холодильная техника, химия, парогенераторы |
Подробную классификацию и систему обозначений типов по ГОСТ читайте в статье «ГОСТ 15122-79: типовые обозначения КТО».
Задача: нагрев воды в системе ГВС, Q = 2,8 МВт, Рраб = 1,0 МПа, ΔT = 30°C между контурами.
Решение: тип КНГ-500 из стали 12Х18Н10Т, длина трубок 4000 мм, 1 ход по трубному пространству.
Результат: срок изготовления 4 недели, стоимость 380 000 руб., ресурс 15+ лет без ремонта.
3. Этапы изготовления КТО: от ТЗ до испытаний
Производство кожухотрубного теплообменника включает восемь последовательных этапов. Каждый этап регламентирован технологической документацией и требованиями ГОСТ.
Техническое задание
Согласование параметров: среды, температуры, давления, расходы, материал, ориентация, подключение. Составляется опросный лист. Срок: 1–2 дня.
Тепловой и прочностной расчёт
Определение площади теплообмена F = Q/(K×ΔTср), диаметра и числа трубок, толщины стенок по ГОСТ 34233. Срок: 1–3 дня.
Разработка КД и закупка материалов
Чертежи деталей и сборочный чертёж. Заказ труб, листовой стали, фланцев, прокладок с сертификатами. Срок: 1–2 недели.
Заготовительные операции
Резка труб в размер, токарная обработка трубных решёток и крышек, вальцовка (гибка) кожуха из листа, изготовление перегородок. Срок: 3–7 дней.
Сборка трубного пучка
Установка трубок в решётки с фиксацией перегородками. Развальцовка или прихватка трубок. Проверка шага и соосности. Срок: 2–5 дней.
Сварка и сборка корпуса
Приварка трубных решёток к кожуху, сварка продольных и кольцевых швов кожуха, установка штуцеров и опор. ВИК и НК сварных швов. Срок: 3–7 дней.
Гидравлические испытания
Испытание давлением Рпр = 1,5×Рраб в течение 10 минут. Проверка на отсутствие течей, «потения» металла. Срок: 1 день.
Оформление документации и отгрузка
Составление паспорта по ГОСТ 32395, акта испытаний, упаковка. Оформление декларации ТР ТС 032 (при необходимости). Срок: 2–3 дня.
Суммарный срок для типового КТО по ГОСТ (из наличия материалов): 3–6 недель. Для нестандартных аппаратов или при заказе редкого металлопроката (нержавейка, титан): 6–16 недель. Уточняйте сроки при оформлении заявки — мы поддерживаем складской запас основных марок металла.
4. Расчёт перед производством: площадь, диаметры, число трубок
Перед началом изготовления инженер-теплотехник выполняет тепловой и гидравлический расчёт аппарата. Цель расчёта — определить площадь теплообменной поверхности, диаметр кожуха и число трубок, обеспечивающие требуемую тепловую мощность.
Теплопередающая поверхность — суммарная площадь внешней поверхности всех трубок трубного пучка. Именно через эту поверхность происходит передача тепла от горячего теплоносителя к холодному. Размерность: м². Обозначается F. Определяется из основного уравнения теплопередачи: F = Q / (K × ΔTср).
K — коэффициент теплопередачи, Вт/(м²·°C);
F — площадь теплообменной поверхности, м²;
ΔTср — среднелогарифмический температурный напор, °C
Среднелогарифмический температурный напор
Тх1, Тх2 — температуры холодного теплоносителя на входе/выходе
Ориентировочные значения коэффициента теплопередачи K
| Пара теплоносителей | K, Вт/(м²·°C) | Примечание |
|---|---|---|
| Вода — вода | 600–1200 | Нагрев/охлаждение воды, ГВС, системы охлаждения |
| Пар водяной — вода | 1500–3000 | Подогрев воды паром, бойлеры ЦТП |
| Масло — вода | 100–300 | Системы охлаждения масла компрессоров, редукторов |
| Газ — вода | 20–80 | Охлаждение воздуха, газа (теплоноситель низкой плотности) |
| Вода — органический растворитель | 200–600 | Химические производства |
| Пар — нефтепродукт | 100–400 | Нефтепереработка, нагрев мазута, битума |
Расчёт числа трубок и диаметра кожуха
После определения площади F рассчитывается количество трубок:
L — длина трубок (1000–6000 мм по ГОСТ 15122-79);
t — шаг расположения трубок (t = 1,25×d для шахматного расположения)
Для точного расчёта воспользуйтесь онлайн-сервисом расчёта теплообменника или отправьте заявку — инженер выполнит полный тепловой и гидравлический расчёт с подбором типоразмера по ГОСТ.
5. Выбор материалов: трубки, кожух, решётки, уплотнения
Правильный выбор материала — критически важный этап при изготовлении КТО. Ошибка в выборе материала приводит к коррозионному разрушению, межконтурным перетокам и аварийному выходу аппарата из строя.
Трубный пучок — совокупность теплопередающих трубок, закреплённых в двух (или одной, при U-образном исполнении) трубных решётках и разделённых промежуточными перегородками. Является основным функциональным элементом КТО, через поверхность которого осуществляется теплопередача. Может быть несъёмным (КНГ/КНВ) или извлекаемым (КП, КУ).
| Материал трубок | Марка стали / сплава | Т, °C | Рабочие среды | Особенности |
|---|---|---|---|---|
| Углеродистая сталь | Ст.20 (ГОСТ 8732) | −40…+450 | Вода, пар, нейтральные среды | Самый доступный материал. Коррозионная защита необходима в агрессивных средах |
| Нержавеющая сталь | 12Х18Н10Т (AISI 321), 10Х17Н13М2Т (AISI 316Ti) | −196…+600 | Вода, пар, кислоты, пищевые среды | Высокая коррозионная стойкость. Применяется в ЖКХ, пищевой и химической промышленности |
| Титан | ВТ1-0 (ГОСТ 22897) | −60…+300 | Морская вода, хлориды, кислоты | Исключительная коррозионная стойкость в хлорсодержащих средах. Высокая стоимость |
| Медно-никелевый сплав | МНЖ5-1 (Cu-Ni) | −40…+200 | Морская вода, соленые растворы | Традиционный материал для судовых теплообменников. Хорошая теплопроводность |
| Низколегированная сталь | 09Г2С (ГОСТ 5520) | −70…+425 | Нефтепродукты, газ, хладагенты | Используется при низких температурах. Хладостойкость до −70°C |
Материалы кожуха, трубных решёток и крышек
Кожух и трубные решётки, как правило, изготавливаются из той же группы материалов, что и трубки, или из более экономичного материала при условии совместимости сред:
- Кожух — обычно углеродистая сталь 20, 09Г2С или нержавеющая 12Х18Н10Т (листовой прокат ГОСТ 5520, ГОСТ 7350)
- Трубные решётки — толщина 14–80 мм в зависимости от давления и диаметра. Материал должен быть совместим с трубками и средой
- Крышки и распределительные камеры — кованые или штампованные, из той же стали
- Фланцы — по ГОСТ 33259 или ГОСТ 12820, материал и PN (условное давление) — по рабочим параметрам
Уплотнительные материалы
- Паронит ПОН-Б — вода, пар до 450°C, давление до 4 МПа
- Фторопласт (PTFE) — агрессивные кислоты и щёлочи, температура до 200°C
- Спирально-навитые прокладки (СНП) — высокое давление (до 10 МПа), пар, нефтепродукты
- Резина ТМКЩ — вода, слабые растворы, температура до 90°C
При использовании разнородных металлов (например, стальной кожух + медные трубки) возникает гальваническая коррозия в зоне контакта. Для предотвращения применяют изолирующие прокладки или полностью однородный материал конструкции.
6. Технология сварки и крепления трубного пучка
Сварочные работы — ключевой технологический процесс при изготовлении КТО. Качество сварных швов напрямую определяет герметичность, прочность и ресурс аппарата.
Способы крепления трубок в трубных решётках
Выбор способа крепления зависит от рабочего давления, температуры и требований к герметичности:
- Развальцовка (вальцовка) — наиболее распространённый способ. Конец трубки пластически деформируется специальным инструментом (вальцовкой), создавая плотный контакт с решёткой. Применяется при давлениях до 2,5 МПа.
- Сварка + вальцовка (комбинированное крепление) — трубка сначала приваривается к решётке угловым швом, затем развальцовывается. Обеспечивает максимальную герметичность. Применяется при Рраб > 2,5 МПа.
- Только сварка — применяется для нержавеющих и титановых трубок, а также при давлениях выше 6,4 МПа. Требует точного позиционирования и контроля сварного шва.
Основные сварные швы при изготовлении КТО
| Сварной шов | Тип соединения | Метод сварки | Требования контроля |
|---|---|---|---|
| Приварка трубных решёток к кожуху | Угловой, стыковой | РДС, МАГ, ТИГ | ВИК + УЗК 100% |
| Продольный шов кожуха | Стыковой | Автоматическая сварка под флюсом | РК или УЗК 100% |
| Кольцевые швы кожуха | Стыковой | РДС, МАГ, авт. под флюсом | УЗК не менее 25% |
| Трубки в решётке (сварка) | Угловой (нахлесточный) | ТИГ (аргонодуговая) | ВИК 100%, опрессовка |
| Штуцеры, опоры, люки | Угловой, нахлесточный | РДС, МАГ | ВИК 100% |
Перегородки в межтрубном пространстве
Поперечные и продольные перегородки устанавливаются для обеспечения заданного направления потока в межтрубном пространстве, повышения скорости теплоносителя и улучшения теплообмена. Перегородки изготавливаются из листовой стали и крепятся на стяжных шпильках.
Задача: охлаждение технологического конденсата, Q = 4,2 МВт, Рраб = 4,0 МПа, Т = 220°C, среда — конденсат с примесями H₂S.
Решение: тип КП-600 (плавающая головка), трубки 25×2 из 10Х17Н13М2Т (AISI 316Ti), кожух из 09Г2С, крепление трубок — сварка + вальцовка, прокладки СНП.
Результат: 7 недель изготовления, полный пакет документов ТР ТС 032 категория III, эксплуатируется 4 года без замечаний.
7. Испытания: гидравлические, пневматические, приёмка по ГОСТ
Испытания — обязательный этап производства каждого кожухотрубного теплообменника. Согласно ГОСТ 15121-79 и ТР ТС 032/2013, без успешного прохождения испытаний аппарат не может быть отгружен заказчику.
Гидравлическое испытание — проверка прочности и герметичности сосуда давления путём заполнения водой под давлением, превышающим рабочее. Пробное давление: Рпр = 1,5 × Рраб (но не менее Рраб + 0,3 МПа). Выдержка — 10 минут. Считается успешным, если не обнаружено течей, «потения» металла и остаточной деформации.
Схема проведения испытаний
| Вид испытания | Пробное давление | Выдержка | Критерий приёмки | Нормативный документ |
|---|---|---|---|---|
| Гидравлическое (трубное пространство) | 1,5 × Рраб (min 0,2 МПа) | 10 мин | Нет течей, «потения», деформаций | ГОСТ 15121, ТР ТС 032 |
| Гидравлическое (межтрубное пространство) | 1,5 × Рраб межтрубного | 10 мин | Нет течей, «потения», деформаций | ГОСТ 15121, ТР ТС 032 |
| Пневматическое (на плотность) | 1,1 × Рраб | 15–30 мин | Нет падения давления по манометру | ГОСТ Р 52630 |
| Испытание на герметичность (межконтурное) | 0,05–0,2 МПа воздухом | 5–10 мин | Нет перетока между контурами | ТУ изготовителя |
Пневматические испытания вместо гидравлических допускаются только в случаях, когда гидравлические испытания невозможны по конструктивным или технологическим причинам (например, вес воды недопустим для опор). В этом случае требуется специальное обоснование и повышенные меры безопасности.
После успешных испытаний составляется Акт гидравлических (пневматических) испытаний, который включается в комплект паспорта аппарата.
8. Документация: паспорт, ГОСТ, ТУ, ТР ТС 032
Полный комплект документации — обязательное требование при поставке КТО в России. Без паспорта и разрешительных документов аппарат не допускается к эксплуатации на объектах, подконтрольных Ростехнадзору.
Состав документации на КТО
- Паспорт сосуда давления по ГОСТ 32395 — основной документ, содержащий данные об аппарате: конструкция, материалы, расчётные параметры, результаты испытаний, сведения о ремонтах и освидетельствованиях.
- Расчёт на прочность по ГОСТ 34233 — подтверждает, что стенки кожуха, трубных решёток и трубок выдерживают рабочее давление с учётом прибавки на коррозию.
- Сертификаты на материалы — заводские сертификаты (mill certificates) на трубы, листовой прокат, поковки с указанием химического состава и механических свойств.
- Протоколы НК сварных швов — результаты ультразвукового (УЗК) или радиографического (РК) контроля швов категории А и В.
- Акт гидравлических испытаний — подтверждение успешного испытания давлением.
- Декларация соответствия ТР ТС 032/2013 — для аппаратов с Рраб > 0,07 МПа (I–II категория) или Сертификат соответствия (III–IV категория).
- Руководство по эксплуатации — инструкция по монтажу, пуску, техническому обслуживанию и ремонту.
Аппараты III и IV категории по ТР ТС 032 подлежат техническому освидетельствованию Ростехнадзором перед пуском в эксплуатацию. S22 обеспечивает полный пакет документов для регистрации и освидетельствования, включая расчёт на прочность, сертификат сварщиков и схемы контроля швов.
Подробнее о нормативной базе читайте в статьях «КТО по ГОСТ: требования и обозначения» и «ГОСТ 15122-79: подробный разбор».
9. Типичные дефекты производства и контроль качества
Производственные дефекты КТО могут привести к аварийной ситуации при эксплуатации. Знание типичных дефектов помогает выстроить эффективную систему технического контроля.
Межконтурный переток — нарушение герметичности трубок или их крепления в решётках. Приводит к смешению теплоносителей, что особенно критично при пищевых, химических и токсичных средах.
Трещины в сварных швах — чаще всего возникают в зоне термического влияния при неправильных режимах сварки или нарушении технологии термообработки нержавеющих сталей.
| Дефект | Причина | Метод обнаружения | Предупреждение |
|---|---|---|---|
| Течь в трубках | Коррозия, гидроудар, усталость металла | Опрессовка отдельных трубок, тепловизор | Правильный выбор материала, контроль качества воды |
| Неплотность развальцовки | Недостаточное усилие вальцовки, дефект поверхности решётки | Гидравлическое испытание, МПД | Контроль усилия вальцовки, шероховатости поверхности отверстий |
| Трещины в швах кожуха | Нарушение режима сварки, водород, неправильная разделка кромок | УЗК, РК, ВИК | Аттестованные сварщики, пооперационный контроль |
| Деформация трубных решёток | Недостаточная толщина, перегрев при сварке | Измерение плоскостности, ВИК | Расчёт по ГОСТ 34233, контроль отпуска после сварки |
| Биметаллическая коррозия | Сочетание несовместимых металлов (медь + сталь) | Осмотр при ТО | Правильный выбор пары материалов, изолирующие прокладки |
| Вибрационный износ трубок | Нерасчётные скорости потока, резонанс | Осмотр при ТО, шум при работе | Расчёт собственных частот трубного пучка, установка демпферных перегородок |
Система технического контроля при производстве
- Входной контроль — проверка сертификатов, визуальный осмотр и измерения поступающего металлопроката, твёрдость, химический анализ (при необходимости)
- Пооперационный контроль — ВИК (визуально-измерительный контроль) размеров деталей, качества подготовки кромок, прихваток и швов
- УЗК / РК швов — ультразвуковой или радиографический контроль продольных и кольцевых швов кожуха (категория А, В)
- Контроль развальцовки — проверка твёрдости вальцовочного соединения, микрометраж степени вальцовки
- Приёмочные испытания — гидравлические испытания трубного и межтрубного пространств в присутствии представителя заказчика (ОТК или независимый инспектор)
10. Отечественные производители кожухотрубных теплообменников
В России сформирован значительный сектор производства КТО. Ключевые предприятия специализируются как на серийных аппаратах по ГОСТ, так и на нестандартном оборудовании для нефтехимии и энергетики.
| Предприятие | Специализация | Типовые диаметры | Особенности |
|---|---|---|---|
| ОАО «Уралхиммаш» (Екатеринбург) | Нефтехимия, нефтепереработка | 400–2000 мм | Тяжёлые аппараты, давление до 70 МПа |
| АО «Красный котельщик» (Таганрог) | Энергетика, ЖКХ, тепловые станции | 325–1400 мм | Серийное производство по ГОСТ, большие партии |
| ООО «Теплообменное оборудование» (Подольск) | ЖКХ, промышленное теплоснабжение | 159–800 мм | КНГ/КНВ из нержавейки для ЦТП |
| АО «КазАзот» и смежные (Казахстан/Россия) | Химическая промышленность | 300–1000 мм | Стойкие к агрессивным средам |
| S22.ru | ЖКХ, промышленность, нестандартные заказы | 159–1200 мм | Полный расчёт, документация ГОСТ и ТР ТС, сроки от 3 недель |
Также широко применяются кожухотрубные теплообменники Alfa Laval и другие импортные производители, которые, однако, требуют адаптации документации под российские нормы ТР ТС 032 при использовании на объектах, подконтрольных Ростехнадзору.
Ознакомьтесь с каталогом кожухотрубных теплообменников серии КС — надёжные аппараты для ЖКХ и промышленности с полным комплектом российской документации.
11. Задача → тип КТО → материал → производитель
Используйте эту таблицу для первичного выбора типа аппарата и материала в зависимости от вашей технологической задачи:
| Задача / условия | Рекомендуемый тип | Материал трубок | Давление | Следующий шаг |
|---|---|---|---|---|
| ГВС / отопление, чистая вода, ΔT < 50°C | КНГ / КНВ | 12Х18Н10Т или ст.20 | до 1,6 МПа | Каталог КТО |
| Нагрев паром, ΔT = 80–150°C | ккг (с компенсатором) | 12Х18Н10Т | до 2,5 МПа | Заявка на расчёт |
| Нефтепродукты, масло, загрязнённые среды | КП (плавающая головка) | ст.20 или 10Х17Н13М2Т | до 6,4 МПа | Заявка на расчёт |
| Высокое давление, чистые среды, энергетика | КУ (U-образные трубки) | 12Х18Н10Т или ст.20 | до 10 МПа | Заявка на расчёт |
| Морская вода, хлоридные среды | КНГ или КУ | Титан ВТ1-0 | до 4 МПа | Заявка на расчёт |
| Испарение / конденсация, холодильная техника | ИН / ИК / ИУ | 12Х18Н10Т или медные сплавы | до 4 МПа | Заявка на расчёт |
| Кислоты, агрессивные среды | КНГ или КУ | Хастеллой С276 или титан | до 6,4 МПа | Заявка на расчёт |
12. Как заказать изготовление КТО: ТЗ и сроки
Для оформления заказа на изготовление кожухотрубного теплообменника необходимо передать техническое задание. Чем полнее ТЗ, тем быстрее инженер подготовит технико-коммерческое предложение (ТКП).
Минимальный состав технического задания
- Тип задачи: нагрев, охлаждение, конденсация, испарение
- Теплоносители: наименование, концентрация (для растворов), pH
- Расходы: м³/ч или кг/с для каждого контура
- Температуры: вход/выход для каждого контура, °C
- Давление: рабочее давление в каждом контуре, МПа
- Мощность: требуемая тепловая мощность, кВт (если известна)
- Ориентация: горизонтальный или вертикальный монтаж
- Требования к документации: ГОСТ, ТР ТС 032, категория по ТР ТС
ТЗ: пастеризация молока паром, Q = 800 кВт, Тмолоко 8→75°C, Тпар 110→100°C, Рраб = 0,6 МПа, исполнение по нормам пищевой промышленности.
Решение S22: КНГ-325 из 12Х18Н10Т (AISI 321), Ra ≤ 0,8 мкм на поверхностях, контакт с молоком — только пищевые марки нержавейки, прокладки PTFE.
Результат: ТКП за 4 часа, изготовление 5 недель, все документы пищевого производства. Аппарат эксплуатируется 3 года.
