Испаритель в пищевой промышленности: аммиак, HACCP, материалы 316L
Испаритель для пищевого производства должен сочетать совместимость с аммиаком или выбранным хладагентом, санитарную конструкцию и возможность контролируемой CIP-очистки. Для контактирующих с пищевой средой поверхностей в статье выделена нержавеющая сталь 316L, а режим выбирают по продукту, температуре кипения и требованиям HACCP.
Главное отличие
Оборудование пищевых производств работает в условиях жёстких санитарных требований: регулярная мойка и дезинфекция агрессивными реагентами, риск микробного загрязнения продукта, обязательная документация всех процессов. Испаритель — сосуд под давлением в зоне с особыми требованиями к гигиене.
Нормативная база пищевых производств в России: ТР ТС 021/2011 «О безопасности пищевой продукции», ТР ТС 022/2011 (маркировка), СанПиН 2.3.2.1324, ПБ 09-595 (аммиачные установки). Система HACCP (Hazard Analysis and Critical Control Points) — международный стандарт управления безопасностью пищевых продуктов, обязательный для большинства производств.
Аммиак (R717) применяется в пищевой промышленности уже более 150 лет. По данным IIAR (International Institute of Ammonia Refrigeration), аммиак занимает доминирующее положение в промышленном холодоснабжении пищевых производств во всём мире.
Типичные потребители аммиачных установок
- Мясокомбинаты: охлаждение туш (+2...+4°C), камеры заморозки (−18...−25°C), шоковые туннели (−35...−40°C)
- Молочные заводы: охлаждение молока (+4°C), мороженое (−30...−35°C), сыродельни (+8...+12°C)
- Рыбные производства: охлаждение уловов (−2...0°C), заморозка (−18...−30°C), ледогенераторы
- Фруктово-овощные хранилища: охлаждение 0...+4°C, ULO-камеры (Ultra Low Oxygen)
- Складские холодильные комплексы: многотемпературные секции −18...+4°C
- Пивоваренные заводы: брожение (+8...+12°C), дображивание (+1...+4°C), пастеризация
Преимущества аммиака для пищепрома
- GWP = 0 — нет ограничений по ФГ (фторированные газы)
- ODP = 0 — не разрушает озоновый слой
- Стоимость хладагента: аммиак ≈ 50 руб/кг vs R404A ≈ 1200–1500 руб/кг
- Высокая холодопроизводительность: объёмная холодопроизводительность R717 в 6–8 раз выше R134a
- Утечка обнаруживается по запаху при концентрации 5–30 ppm (порог ощущения)
- Не горит (при концентрации менее 15% в воздухе)
Требования к материалам для аммиака
Аммиак реагирует с медью, цинком, их сплавами (латунь, бронза). Все элементы, контактирующие с аммиаком, должны быть из стали: корпус, трубный пучок, арматура, трубопроводы. Прокладки: паронит марки ПМБ или PTFE.
Ключевые требования HACCP к испарителю
- Материалы, контактирующие с пищевым продуктом или в пищевой зоне: инертные, нетоксичные, не сорбирующие загрязнения
- Поверхности трубок и кожуха в пищевых зонах: нержавейка 316L, шероховатость Ra ≤ 0,8 мкм
- Конструкция без застойных зон, щелей, резьбовых соединений в пищевой зоне
- Возможность полной санитарной обработки без разборки (CIP-совместимость)
- Документирование: паспорт материалов, подтверждение сертификации, процедуры CIP
- Аудит поставщика: подтверждение соответствия ТР ТС 021/2011
- Периодичность санитарной обработки: по программе предварительных требований (ПП HACCP)
Для получения сертификата HACCP предприятие должно разработать и внедрить систему менеджмента безопасности пищевых продуктов. Поставщик оборудования предоставляет: декларацию о соответствии ТР ТС, данные по материалам, процедуры CIP, рекомендации по техническому обслуживанию.
| Элемент | Материал | Пищевая зона | Аммиак | Моющие р-ры | Примечание |
|---|---|---|---|---|---|
| Трубки пучка | AISI 316Ti (08Х17Н13М2Т) | Да | Да | Да | Стандарт для пищепрома |
| Трубки пучка | AISI 304 (08Х18Н10) | Да | Да | Ограниченно | При Cl⁻ < 50 мг/л в моющем р-ре |
| Кожух | Сталь 20 (углеродистая) | Нет | Да | Нет | Только хладагентная сторона |
| Прокладки (водяной тракт) | PTFE пищевой | Да | Да | Да | FDA-одобренный PTFE |
| Прокладки (хладагентный) | Паронит ПМБ или PTFE | Нет | Да | — | Запрет резиновых прокладок с аммиаком |
| Трубные решётки | AISI 316L | Да | Да | Да | Сварка с трубками — орбитальная или ТИГ |
| Крышки (водяные) | AISI 316L или AISI 304 | Да | — | Да | Электрополировка Ra ≤ 0,8 мкм |
CIP — химическая мойка без разборки оборудования. Реагенты прокачиваются через трубный тракт испарителя, растворяя отложения и уничтожая микроорганизмы. Ключевое требование для пищевых предприятий: минимальное время простоя линии.
Предварительная промывка водой
Тёплая вода 40–50°C, 5–10 мин. Удаление остатков продукта и крупных загрязнений. Расход: 1,5–2 скорости рабочего потока.
Щелочная мойка (NaOH)
NaOH 1–2% при 65–80°C, 20–30 мин. Удаление белков, жиров, биоплёнок. При биофаулинге добавляют биоцид (хлор 50–200 ppm или четвертичные амины).
Промежуточная промывка водой
Тёплая вода, 5–10 мин до нейтрального pH в стоке. Предотвращает нейтрализацию кислотного реагента.
Кислотная мойка
Азотная кислота 0,5–1% или лимонная 1–2% при 50–65°C, 15–20 мин. Удаление накипи (CaCO₃, CaSOₓ), минеральных отложений. Пассивация нержавейки.
Финальная промывка
Холодная вода (питьевого качества), до нейтрального pH и прозрачного стока. Проверка кондуктометром.
Дезинфекция
Горячая вода 85°C 15 мин или хлорсодержащий агент 100–200 ppm активного хлора. Документирование в журнале санитарной обработки.
| Процесс | T продукта / воздуха | T_кип аммиака | Зона системы |
|---|---|---|---|
| Шоковое замораживание | −35...−40°C (воздух) | −40...−45°C | Низкое давление (НД) |
| Хранение замороженных | −18...−25°C (воздух) | −28...−30°C | НД или среднее давление |
| Охлаждение мяса/рыбы | 0...+4°C (продукт) | −8...−5°C | Среднее давление (СД) |
| Охлаждение молока | +4°C (продукт) | −5...−2°C | Среднее давление |
| Пивное брожение | +8...+12°C (среда) | 0...+4°C | Высокое давление (ВД) |
| Охлаждение воды (чиллер) | +6...+8°C (вода) | 0...+2°C | ВД или чиллер с фреоном |
| Мороженое (морозильный цилиндр) | −5...−8°C (продукт) | −15...−12°C | Среднее давление |
Обязательные документы на испаритель для пищепрома
- Паспорт сосуда под давлением — по ТР ТС 032/2013; регистрационный номер РТН
- Декларация о соответствии ТР ТС 032/2013 — обязательно для сосудов под давлением
- Декларация ТР ТС 021/2011 — если оборудование контактирует с пищевым продуктом
- Сертификаты на материалы — нержавейка 316L с химсоставом и механическими свойствами
- Протокол гидравлических испытаний — P_исп = 1,5 × P_расч согласно ТР ТС 032
- Акт приёмочных испытаний — заводские испытания перед отгрузкой
- Руководство по эксплуатации — включая процедуры CIP и ТО
При поставке в страны ЕС дополнительно требуется: PED 2014/68/EU (Pressure Equipment Directive), CE-маркировка, Declaration of Conformity EU. Для работы с аммиаком: ATEX — при наличии взрывоопасных зон.
Двухступенчатое сжатие
При T_кип ниже −30°C (шоковые камеры) применяют двухступенчатую компрессорную схему с промежуточным охладителем. Преимущество: снижение температуры нагнетания, рост КПД компрессора на 15–25%, снижение маслоуноса.
Типичная двухтемпературная схема мясокомбината
- Зона I — шоковое замораживание: T_кип = −40°C, компрессор НД, испаритель ИХ-2 или ИНТ
- Зона II — хранение −18°C: T_кип = −28°C, двухступенчатый компрессор, испаритель ИХ-1
- Промохладитель: ИКВ или ИНВ (вода от испарителя кипит при промежуточном давлении)
- Зона III — охлаждение +2...+4°C: T_кип = −5°C, испаритель ИНВ или кожухотрубный чиллер
- Конденсатор: ИКГ или ИКВ с испарительным охлаждением
| Критерий | Аммиак (R717) | Фреон (R507A, R449A) |
|---|---|---|
| GWP | 0 | R507A: 3985 / R449A: 1397 |
| Стоимость хладагента | 50–80 руб/кг | 1000–2500 руб/кг |
| КПД системы (COP) | Выше на 5–15% | Базовый |
| Материалы | Только сталь (без меди) | Сталь, медь, алюминий |
| Токсичность | ПДК 20 мг/м³ (ОБУВ) | Не токсичен |
| Нормативы | ПБ 09-595, категория ОПО | ТР ТС 032, нет ОПО |
| Заправка < 10 т | Уведомление в РТН | Не требуется |
| Масса заправки | Меньше (высокая теплота исп.) | В 5–10 раз больше |
| Применение в РФ | Все крупные производства | Малые предприятия |

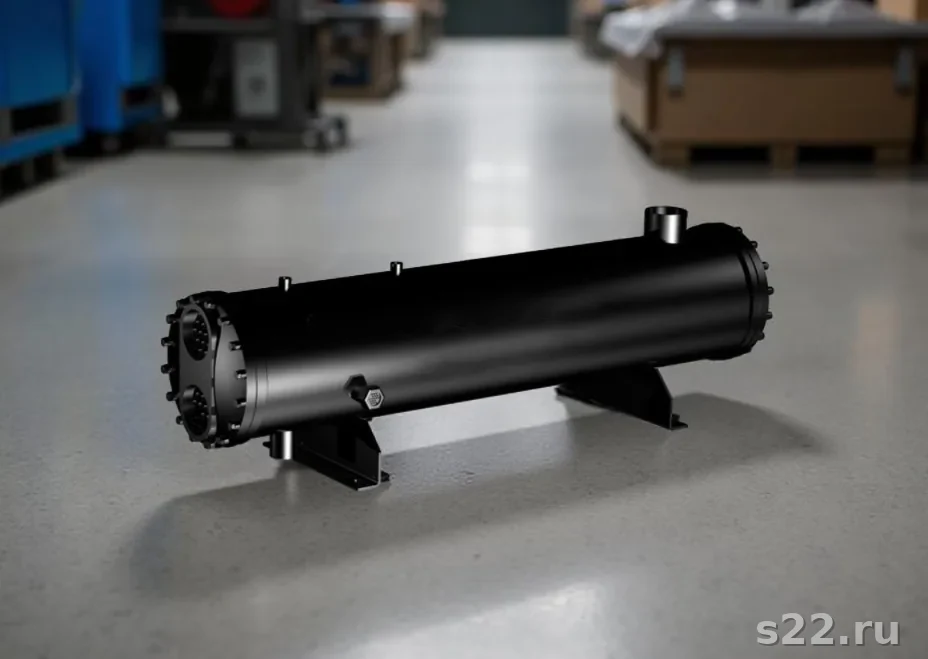

Нужен испаритель для пищевого производства?
Поставим аппарат с нержавейкой 316L, CIP-совместимостью и полным пакетом документов HACCP и ТР ТС 032
Запросить коммерческое предложениеПодобрать теплообменник бесплатно
Укажите задачу — инженер S22 выполнит расчёт и предложит решение в течение 2 часов.
Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.
Критерии пищевого испарителя
- Материал поверхностей, контактирующих с продуктом или санитарным контуром.
- Отсутствие зон застоя и возможность полного дренажа.
- Совместимость с моющими и дезинфицирующими растворами.
- Документы на сосуд под давлением, материалы и испытания.
Аммиак и материалы
Аммиак не совместим с медью, цинком, латунью и бронзой, поэтому корпус, трубный пучок, арматуру и трубопроводы для R717 выполняют из стали или нержавейки. Для прокладок статья указывает паронит ПМБ или PTFE; конкретный состав проверяют по температуре и среде.
Как организовать CIP
- Слить продукт и отделить аппарат от контура.
- Промыть остатки среды и подать совместимый моющий раствор.
- Проконтролировать температуру, концентрацию и время цикла.
- Проверить отсутствие следов реагента и документировать обработку.
