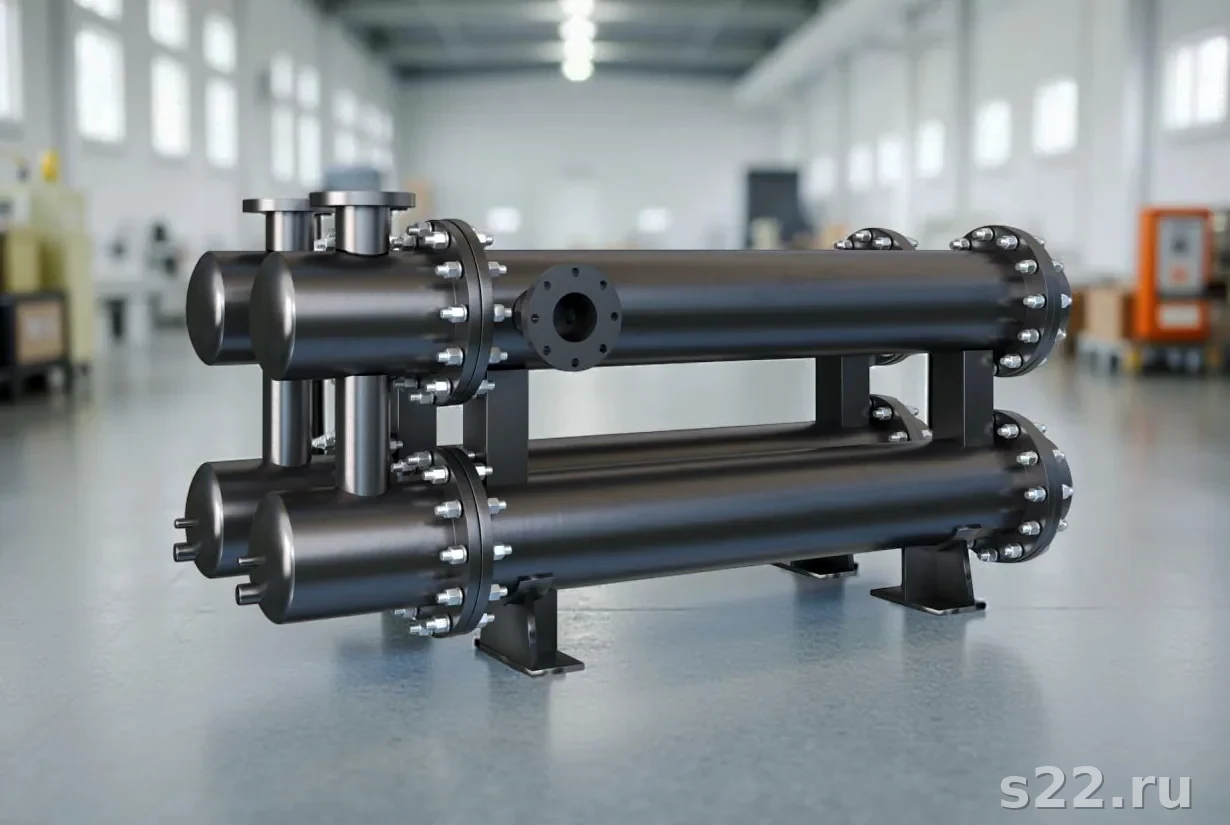

1. Что такое монтаж и обвязка конденсатора
Монтаж кожухотрубного конденсатора -- это комплекс работ по установке аппарата на проектную отметку: доставка, разгрузка, установка на фундамент, выверка положения и закрепление. Обвязка -- подключение всех трубопроводов, арматуры, КИП и вспомогательного оборудования (конденсатоотводчики, фильтры, компенсаторы). Вместе они определяют, будет ли кожухотрубный конденсатор работать на проектную мощность или терять 10-30% из-за ошибок подключения.
Установка аппарата на опорную конструкцию (фундамент, раму, этажерку) с выверкой горизонтальности/вертикальности, закреплением анкерными болтами и обеспечением проектного уклона. Регламентируется СП 70.13330 и паспортом аппарата.
Совокупность трубопроводов, арматуры (запорной, регулирующей, предохранительной), КИП и вспомогательного оборудования, обеспечивающих подвод/отвод рабочих сред, регулирование, защиту и контроль параметров. Проектируется по ГОСТ 34233, СП 36.13330 и нормам производителя.
Основные этапы
Подготовка площадки
Фундамент, закладные, проверка отметок и допусков
Установка на опоры
Разгрузка, строповка, посадка на седловые опоры или стойки
Выверка и крепление
Выверка уклона, горизонтальности, затяжка анкеров
Обвязка трубопроводами
Подключение паровой, конденсатной и водяной линий
Монтаж КИП и арматуры
Датчики, манометры, предохранительные клапаны, дренажи
Испытания и пуск
Опрессовка, промывка, пробный пуск, выход на режим
Качество монтажа напрямую влияет на срок эксплуатации и безопасность. По статистике, 40-60% внеплановых остановок конденсаторов в первый год связаны с ошибками монтажа и обвязки, а не с дефектами самого аппарата.
Перед началом монтажа проверьте комплектность поставки по паспорту: кожух, трубный пучок, крышки, прокладки, крепёж, опоры. Отсутствие одной прокладки может задержать пуск на недели.
2. Подготовка площадки: фундамент, опоры, допуски
Фундамент под кожухотрубный конденсатор рассчитывают на полную массу аппарата с водой (при гидроиспытании масса максимальна), динамические нагрузки от пульсации потока и ветровые нагрузки (для открытых площадок).
Требования к фундаменту
- Бетон: класс B20 (М250) и выше для стационарных установок; допускается металлическая рама для аппаратов до 2 тонн
- Глубина заложения: ниже глубины промерзания грунта (для открытых площадок -- от 1,2 м в средней полосе России)
- Горизонтальность: допуск не более 1 мм на 1 метр длины
- Анкерные колодцы: закладываются до заливки бетона, шаг -- по чертежу опор
- Выдержка: бетон набирает 70% прочности за 7 суток, 100% -- за 28 суток; монтаж допускается при 70%
| Масса аппарата с водой | Тип фундамента | Анкеры | Класс бетона |
|---|---|---|---|
| до 500 кг | Металлическая рама | М12-М16 | -- |
| 500 кг -- 2 т | Рама или столбчатый | М16-М20 | B15 |
| 2-10 т | Ленточный / плитный | М20-М24 | B20 |
| 10-50 т | Плитный | М24-М30 | B25 |
| более 50 т | Свайный / плитный | М30-М36 | B30 |
Не монтируйте конденсатор на фундамент, не набравший проектную прочность. Просадка фундамента под нагрузкой приводит к перекосу аппарата, деформации патрубков и разгерметизации фланцевых соединений.
3. Горизонтальный монтаж: седловые опоры, уклоны, зазоры
Горизонтальная установка -- наиболее распространённая для кожухотрубных конденсаторов мощностью до 5 МВт. Аппарат устанавливается на две седловые (сёдельные) опоры, одна из которых неподвижная, вторая -- скользящая.
Опора в форме полуцилиндрического ложемента (седла) с углом охвата 120 градусов, распределяющая нагрузку от кожуха на фундамент. Неподвижная опора фиксирует аппарат в осевом направлении. Скользящая -- допускает перемещение кожуха при температурном расширении (до 10-15 мм для аппаратов длиной 3-6 м).
Правила установки
- Расстояние между опорами: 0,6-0,7 длины кожуха (по ГОСТ 34233)
- Неподвижная опора: со стороны неподвижной трубной решётки (обычно у входа воды)
- Скользящая опора: со стороны плавающей головки или противоположного конца
- Уклон: 3-5 мм на 1 метр в сторону отвода конденсата (для дренирования)
- Зазоры: минимум 600 мм от стены для обслуживания крышек; 800 мм для извлечения трубного пучка
- Подкладки: между опорой и кожухом -- стальные подкладки для точной выверки; не допускается клиновая подбивка
При монтаже конденсатора длиной более 4 метров используйте нивелир для контроля уклона. Визуально определить 3 мм/м невозможно, а ошибка в направлении уклона приведёт к скоплению конденсата и гидроударам при каждом пуске.
Для аппаратов массой более 5 тонн разрабатывают проект производства работ (ППР) с указанием грузоподъёмного оборудования, схемы строповки и последовательности операций. Строповка -- за кожух с помощью мягких стропов (капроновых или текстильных), не за патрубки и не за опоры.
↑ К оглавлению4. Вертикальный монтаж: стойки, анкера, ветровая нагрузка
Вертикальные кожухотрубные конденсаторы применяют при ограниченной площади, в составе ректификационных колонн и при необходимости самотёчного дренирования конденсата. Монтаж сложнее горизонтального из-за ветровой нагрузки и высоты подъёма.
Ключевые требования
- Опорная обечайка (юбка): приваривается к нижнему днищу, передаёт нагрузку на фундамент; толщина стенки -- не менее толщины кожуха
- Анкерные болты: минимум 4 шт., М24-М36, равномерно по окружности; длина заделки в бетон -- не менее 20 диаметров болта
- Ветровая нагрузка: расчёт по СП 20.13330 для ветрового района площадки; критичен изгибающий момент у основания
- Сейсмика: для районов с сейсмичностью 7 баллов и выше -- дополнительный расчёт по СП 14.13330
- Площадка обслуживания: на уровне верхней крышки (для ревизии трубного пучка), с лестницей и ограждением высотой 1,1 м
Вертикальный конденсатор массой более 3 тонн монтируют краном. Подъём за патрубки запрещён -- только за штатные монтажные уши (цапфы). Если цапфы не предусмотрены конструкцией -- используйте обхватывающие стропы с траверсой.
| Параметр | Горизонтальный | Вертикальный |
|---|---|---|
| Занимаемая площадь | Больше (длина кожуха) | Меньше (диаметр кожуха) |
| Ветровая нагрузка | Умеренная | Критичная (расчёт по СП 20) |
| Дренирование | Требует уклона | Самотёчное |
| Обслуживание крышки | На уровне земли | Нужна площадка |
| Стоимость монтажа | Ниже на 20-30% | Выше (кран, площадка) |
| Извлечение пучка | Горизонтально (проще) | Вертикально (кран) |
5. Схемы обвязки: конденсатоотводчик, байпас, регулятор
Схема обвязки конденсатора определяет эффективность теплообмена, безопасность и удобство обслуживания. Типовая обвязка включает паровую линию (вход), конденсатную линию (выход), линию охлаждающей воды (вход/выход) и вспомогательные элементы.
Паровая сторона (межтрубное пространство)
- Запорная арматура (задвижка или шаровой кран) на входе пара -- для отключения конденсатора
- Конденсатоотводчик (КО) на выходе конденсата -- автоматический отвод жидкости без пропуска пара
- Байпас вокруг КО -- для промывки и аварийного дренирования
- Обратный клапан после КО -- предотвращает обратный ток при колебаниях давления
- Предохранительный клапан -- на кожухе между аппаратом и запорной арматурой
Водяная сторона (трубное пространство)
- Запорная арматура на входе и выходе воды
- Байпас (перемычка) между входом и выходом -- для регулирования расхода и обхода при ТО
- Фильтр-грязевик на входе воды -- защита трубок от механических частиц
- Регулирующий клапан на выходе воды (или на байпасе) -- управление температурой конденсации
Автоматическое устройство, пропускающее конденсат и задерживающее пар. Для конденсаторов рекомендуются поплавковые КО (непрерывный отвод, большая пропускная способность). Термодинамические КО допустимы при малых расходах конденсата. КО устанавливают ниже уровня выхода конденсата (минимум на 300 мм) -- иначе затопление конденсатом неизбежно.
Всегда устанавливайте сетчатый фильтр (грязевик) перед конденсатоотводчиком. Окалина и частицы из трубопроводов забивают седло КО, и он начинает пропускать пар -- потери пара могут достигать 5-10% от общего расхода.
6. Трубопроводная обвязка: диаметры, материалы, компенсаторы
Диаметры подводящих трубопроводов должны соответствовать диаметрам штуцеров конденсатора (или быть больше). Заужение трубопровода относительно штуцера создаёт дополнительное сопротивление и снижает производительность. Для расчёта диаметров используют допустимые скорости потока.
| Среда | Рекомендуемая скорость | Материал трубопровода | Типичный Ду |
|---|---|---|---|
| Пар (насыщенный) | 20-40 м/с | 09Г2С, 12Х18Н10Т | Ду100-Ду300 |
| Конденсат (напорный) | 1,0-2,0 м/с | 09Г2С, 12Х18Н10Т | Ду50-Ду100 |
| Конденсат (самотёчный) | 0,3-0,5 м/с | 09Г2С | Ду80-Ду150 |
| Охлаждающая вода | 1,5-3,0 м/с | Ст20, ПП (до 70 град) | Ду80-Ду200 |
Компенсация температурных расширений
Температурное расширение стального трубопровода составляет примерно 1,2 мм на 1 метр при нагреве на 100 градусов. Для паропровода длиной 10 м при перепаде температур 150 градусов расширение составит около 18 мм -- без компенсатора эта нагрузка передаётся на штуцер конденсатора.
- П-образные компенсаторы -- из того же материала, что и трубопровод; наиболее надёжны, не требуют обслуживания
- Лирообразные -- компактнее П-образных при тех же перемещениях
- Сильфонные -- для малых Ду (до 100 мм), перемещения до 50 мм; требуют направляющих
- Линзовые -- для осевых перемещений до 20 мм; применяют на газоходах и паропроводах низкого давления
Все фланцевые соединения -- по ГОСТ 33259. Прокладки: паронит ПОН-Б для воды и пара до 200 градусов; спирально-навитые (СНП) с графитовым наполнителем для пара выше 200 градусов и агрессивных сред.
↑ К оглавлениюНужен проект обвязки конденсатора?
Инженер подготовит схему, спецификацию арматуры и КИП за 2-4 часа
Оставить заявку7. КИП и автоматика: датчики T, P, расходомеры
Контрольно-измерительные приборы обеспечивают мониторинг работы конденсатора, диагностику отклонений и управление процессом. Минимальный набор КИП для диагностики состояния аппарата:
Обязательные точки измерения
- Температура воды на входе (T1) -- термометр или датчик Pt100 в гильзе
- Температура воды на выходе (T2) -- для расчёта тепловой мощности Q = G * Cp * (T2 - T1)
- Температура пара на входе (T3) -- контроль перегрева пара
- Температура конденсата на выходе (T4) -- контроль переохлаждения конденсата
- Давление пара (P1) -- пружинный или электронный манометр
- Давление конденсата (P2) -- для контроля работы конденсатоотводчика
- Давление воды вход/выход (P3, P4) -- перепад давления = индикатор загрязнения трубок
Расширенный набор (рекомендуется)
- Расходомер воды -- ультразвуковой или электромагнитный, для точного контроля мощности
- Уровнемер конденсата -- в нижней части кожуха, для управления КО или насосом
- Датчик вибрации -- на корпусе, для раннего обнаружения разрушения трубок или ослабления крепления
- Дифманометр -- на трубном пространстве (вход-выход воды), онлайн-индикатор загрязнения
Рост перепада давления на водяной стороне на 30-50% от начального значения -- сигнал к очистке трубок. Рост температуры конденсации на 2-3 градуса при тех же расходах -- сигнал к проверке загрязнения со стороны пара (масло, неконденсируемые газы).
8. Дренажи, воздушники, предохранительные клапаны
Вспомогательная арматура обеспечивает безопасность, полное опорожнение при ТО и удаление неконденсируемых газов, которые снижают теплообмен.
Дренажи
- Дренаж трубного пространства -- в нижней точке (или через нижний штуцер водяной крышки); Ду25-Ду50
- Дренаж межтрубного пространства -- в нижней точке кожуха; через конденсатоотводчик или отдельный штуцер
- Дренажные трубопроводы прокладывают с уклоном не менее 5 мм/м к сборной ёмкости
Воздушники (вантузы)
- Воздушник трубного пространства -- в верхней точке (верхний штуцер крышки); для удаления воздуха при заполнении
- Воздушник межтрубного пространства -- в верхней части кожуха; обязателен для удаления неконденсируемых газов (воздух, CO2)
- Наличие даже 1% воздуха в паровом пространстве снижает коэффициент теплоотдачи при конденсации на 10-15%
Предохранительные клапаны (ПК)
- ПК на межтрубном пространстве -- между аппаратом и ближайшей запорной арматурой; давление срабатывания 1,1 Рраб
- ПК на трубном пространстве -- если возможен нагрев воды выше 100 градусов при аварии (разрыв трубки)
- Сброс от ПК -- в безопасную зону или дренажную ёмкость, не на проходы и площадки обслуживания
Между конденсатором и предохранительным клапаном не должно быть запорной арматуры (ГОСТ 12.2.085). Установка задвижки между аппаратом и ПК -- грубое нарушение, которое выявляется при регистрации в Ростехнадзоре и влечёт запрет эксплуатации.
9. Типичные ошибки монтажа: 10 кейсов
Анализ аварий и внеплановых остановок показывает повторяющиеся ошибки. Знание этих кейсов экономит месяцы простоя и миллионы рублей на ремонт.
- Обе опоры закреплены жёстко -- температурное расширение кожуха деформирует патрубки, появляются трещины на сварных швах. Решение: одна опора всегда скользящая.
- Нет уклона для дренажа конденсата -- скопление конденсата, гидроудары при пуске. Решение: уклон 3-5 мм/м, контроль нивелиром.
- Трубопроводы подключены с усилием -- перекос фланцев, утечка прокладок, деформация штуцеров. Решение: трубопроводы должны стыковаться со штуцерами свободно, без натяга; использовать компенсаторы.
- Нет компенсаторов на паропроводе -- усилия от расширения передаются на аппарат (до 50 кН). Решение: П-образные или сильфонные компенсаторы по расчёту.
- Конденсатоотводчик установлен выше выхода конденсата -- КО не работает, конденсат затапливает нижние ряды трубок. Решение: КО минимум на 300 мм ниже штуцера.
- Нет фильтра перед КО -- окалина забивает седло, КО пропускает пар. Решение: сетчатый фильтр Ду = Ду КО, ячейка 0,5-1,0 мм.
- Воздушник не подключён или заглушён -- скопление неконденсируемых газов, падение мощности на 10-20%. Решение: воздушник с ручным или автоматическим клапаном.
- ПК установлен после задвижки -- нарушение ГОСТ, запрет Ростехнадзора. Решение: ПК всегда между аппаратом и первой запорной арматурой.
- Недостаточный зазор для извлечения пучка -- невозможность ТО без демонтажа трубопроводов. Решение: зазор со стороны крышки равен длине трубного пучка + 500 мм.
- Отсутствие виброизоляции при высоких расходах -- резонансная вибрация разрушает трубки и ослабляет крепёж. Решение: виброизолирующие прокладки под опоры, проверка скоростей потока.
10. Пусконаладка и испытания: опрессовка, промывка
После завершения монтажа и обвязки конденсатор проходит цикл испытаний перед вводом в эксплуатацию. Порядок регламентируется паспортом аппарата, ГОСТ 34347 и проектной документацией.
Визуальный осмотр
Проверка сварных швов, фланцевых соединений, затяжки крепежа, положения арматуры
Гидроиспытание
Опрессовка водой: Рисп = 1,25 Рраб (но не менее Рраб + 0,3 МПа). Выдержка 10 мин, осмотр
Пневмоиспытание
При невозможности гидро (вес, мороз): воздух или азот, Рисп = 1,1 Рраб. Обмыливание стыков
Промывка
Водой со скоростью 1,5-2,0 м/с до прозрачности на выходе. Удаление окалины и мусора
Пробный пуск
Заполнение водой, плавная подача пара (10-20% расхода), контроль герметичности и КИП
Выход на режим
Постепенное увеличение нагрузки до 100%. Фиксация параметров в протоколе пусконаладки
Гидроиспытание проводят при температуре воды не ниже +5 градусов (для углеродистой стали) и не ниже +15 градусов (для аустенитной нержавеющей стали). Испытание при минусовых температурах -- риск хрупкого разрушения.
По результатам испытаний составляют акт: дата, давление, время выдержки, результаты осмотра. Акт подписывают представители монтажной организации, заказчика и (при необходимости) Ростехнадзора. Без акта испытаний эксплуатация не допускается.
↑ К оглавлению11. Кейсы: 3 примера монтажа
Задача: установка горизонтального конденсатора (масса 3,2 т, длина 4,5 м) в существующем машинном зале с ограниченным пространством. Расстояние до стены -- 1,2 м.
Решение: уменьшение зазора со стороны глухой крышки до 400 мм (пучок извлекается с другой стороны). Установка сильфонных компенсаторов на паропроводе и водяной линии вместо П-образных (экономия места). Байпас водяной линии -- под потолком.
Результат: монтаж за 5 дней, пуск с первой попытки. Отклонение мощности от проектной -- менее 3%.
Задача: монтаж вертикального конденсатора КНГ массой 8,5 т на открытой этажерке высотой 12 м. Ветровой район III (нормативное давление 0,38 кПа).
Решение: усиление анкерной группы (8 болтов М30 вместо стандартных 4 М24). Установка оттяжек на период монтажа. Площадка обслуживания из просечного листа с перилами 1,2 м.
Результат: конденсатор работает 4 года без замечаний. Вибрация корпуса -- менее 2 мм/с (норма -- до 4,5 мм/с).
Задача: замена изношенного конденсатора на фармацевтическом заводе. Старая обвязка: без КИП, без конденсатоотводчика, ручной дренаж, ПК после задвижки.
Решение: полная реконструкция обвязки: поплавковый КО с фильтром, 8 точек КИП (4xT, 4xP), дифманометр на водяной стороне, ПК перенесён до задвижки, добавлены воздушники и автоматический байпас с регулятором температуры.
Результат: мощность конденсатора выросла на 18% (за счёт отвода неконденсируемых газов и стабильного уровня конденсата). Потери пара снизились с 8% до 0,5%. Окупаемость модернизации -- 9 месяцев.
12. Чек-лист монтажа конденсатора
Используйте этот чек-лист при приёмке монтажных работ. Каждый пункт -- потенциальный источник аварии при невыполнении.
Фундамент и опоры
- Бетон набрал проектную прочность (акт)
- Горизонтальность -- не более 1 мм/м
- Одна опора неподвижная, вторая скользящая
- Уклон 3-5 мм/м в сторону дренажа
- Анкерные болты затянуты по моменту
Трубопроводы и арматура
- Трубопроводы стыкуются со штуцерами без натяга
- Компенсаторы установлены на паровой и конденсатной линиях
- Запорная арматура -- на всех подводах
- КО ниже выхода конденсата минимум на 300 мм
- Фильтр перед КО установлен
- ПК между аппаратом и запорной арматурой (без задвижки между ПК и аппаратом)
- Дренажи и воздушники подключены
КИП и испытания
- Минимум 4 точки температуры, 4 точки давления
- Гидроиспытание проведено (1,25 Рраб, 10 мин, акт)
- Промывка до прозрачности выполнена
- Пробный пуск проведён, параметры зафиксированы
- Зазор для извлечения пучка обеспечен
Для профессионального монтажа и обвязки кожухотрубного конденсатора с гарантией -- оставьте заявку. Инженеры S22 подготовят проект обвязки, спецификацию арматуры и КИП, а также шеф-монтаж на вашей площадке.
