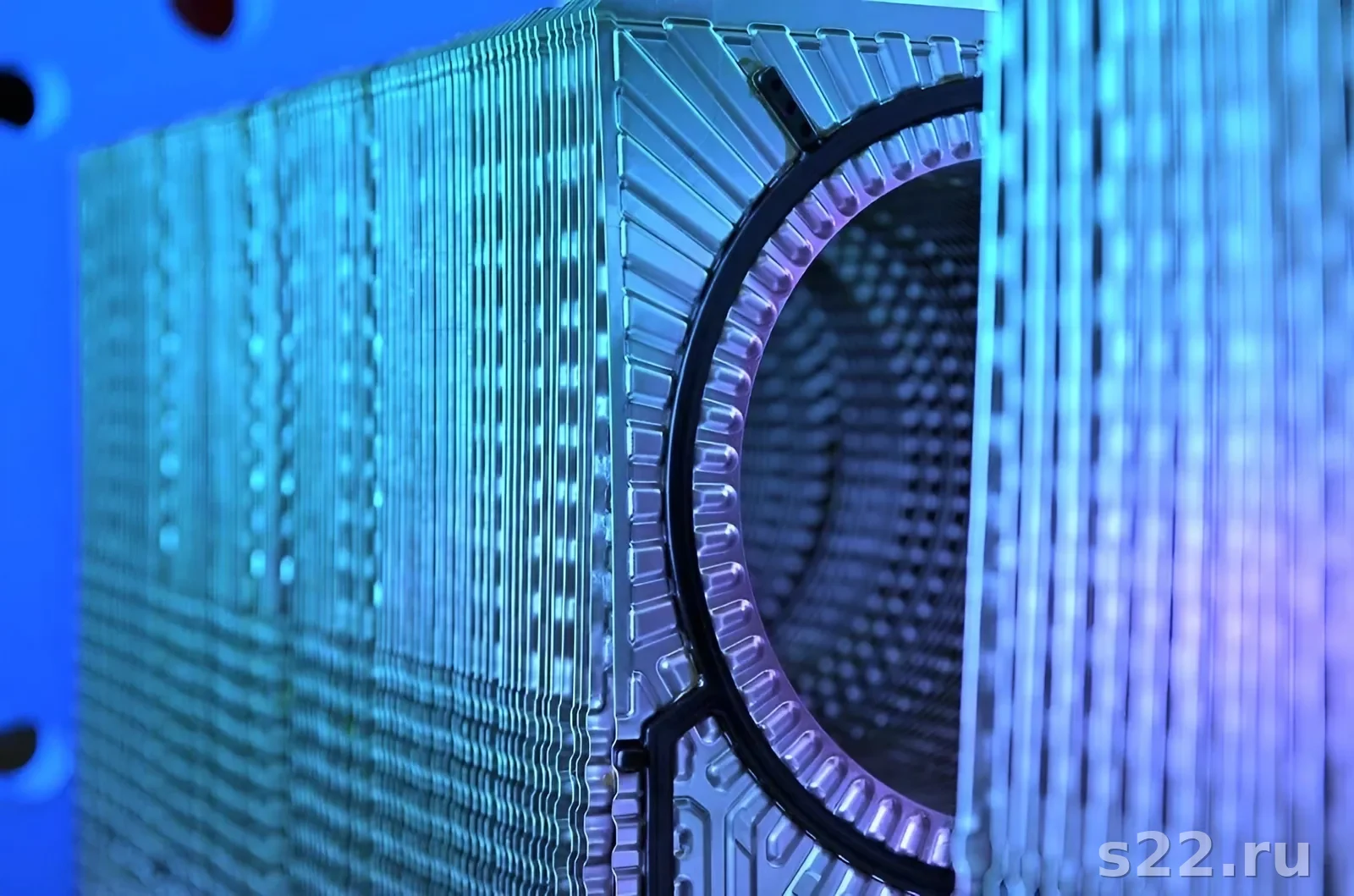

Зачем нужны free-flow пластины
Стандартные шевронные пластины имеют межпластинный зазор 2–4 мм. При движении среды через узкие каналы даже мелкие загрязнения приводят к:
- Засорению каналов частицами размером 0,5 мм и крупнее
- Накоплению волокон (пивная дробина, целлюлоза) на входных распределительных зонах
- Пристеночной кристаллизации при охлаждении пересыщенных растворов
- Высокому ΔP при вязкости среды выше 50–100 мПа·с
Free-flow пластины решают эту задачу: зазор 5–20 мм позволяет частицам свободно проходить через канал, не создавая пробок. Турбулизация обеспечивается либо точечными выступами (dimple), либо редкой широкой гофровкой (wide-gap), либо отсутствует вовсе (open-flow).
Подробнее о широких каналах пластин и критериях выбора читайте в отдельной статье.
Тип 1: Dimple plate (точечная гофровка)
Dimple plate — наиболее распространённый free-flow тип. Поверхность пластины покрыта симметричными полусферическими или цилиндрическими выступами диаметром 8–15 мм, разнесёнными по квадратной или треугольной сетке с шагом 15–35 мм.
Характеристики dimple plate
- Зазор канала: 5–8 мм (против 2–4 мм у стандартных)
- Коэффициент теплопередачи K: 1 500–3 500 Вт/(м²·К) при воде/воде
- Гидравлическое сопротивление: в 2–4 раза ниже, чем у high-theta шеврона
- Допустимый размер частиц: до 4–5 мм
- Допустимая вязкость: до 1 000 мПа·с
- Рабочая температура: до 180°С (зависит от прокладки)
Точечные выступы dimple plate сохраняют достаточную турбулентность даже на режимах с Re = 50–200, что важно при работе с вязкими продуктами. Профиль выступа создаёт вихревые дорожки, интенсифицирующие конвективный перенос тепла без значительного роста ΔP.
Сравнение с классическими типами пластинчатых теплообменников показывает: dimple plate занимает нишу между стандартным low-theta шевроном и полностью открытым каналом.
Тип 2: Open-flow (полностью открытый канал)
Open-flow пластины не имеют гофровки на рабочей поверхности. Межпластинный зазор обеспечивается только дистанционными элементами по периметру (бортиками или прокладкой). Поток движется в практически плоском канале.
Характеристики open-flow
- Зазор канала: 10–20 мм
- Коэффициент теплопередачи K: 800–2 000 Вт/(м²·К) — наименьший из free-flow типов
- Гидравлическое сопротивление: минимальное, ΔP снижен в 5–10 раз против стандарта
- Допустимый размер частиц: до 10–15 мм
- Допустимая вязкость: практически без ограничений, применим для пастообразных сред
Низкий коэффициент теплопередачи компенсируется увеличенной площадью: при проектировании теплообменника на open-flow пластинах площадь поверхности назначают в 1,5–2,5 раза большей, чем при использовании стандартных пластин. Это увеличивает габариты и стоимость, но полностью исключает засорение.
Применение: бумажная масса ЦБК (волокна 5–15 мм), шламы горнодобывающих предприятий, жидкие кормовые смеси с грубой клетчаткой, сточные воды с взвесями.
Тип 3: Wide-gap corrugated (гофровка с широким шагом)
Wide-gap corrugated сохраняет классическую шевронную или волнообразную гофровку, но с шагом гофры 20–40 мм вместо стандартных 5–10 мм. Угол шеврона, как правило, минимален — 25–35° (low-theta).
Характеристики wide-gap corrugated
- Зазор канала: 8–12 мм
- Коэффициент теплопередачи K: 2 000–4 000 Вт/(м²·К) — лучший показатель среди free-flow
- Гидравлическое сопротивление: умеренное, в 2–3 раза ниже high-theta
- Допустимый размер частиц: до 6–8 мм
- Допустимая вязкость: до 5 000 мПа·с
Редкая гофровка обеспечивает лучшую турбулизацию потока по сравнению с dimple plate и open-flow, что даёт более высокий K при сопоставимых размерах частиц. Wide-gap corrugated — компромисс между теплопередачей и пропускной способностью по загрязнениям.
Типичные применения: крахмальные суспензии, концентраты томатной пасты, загущённые пищевые продукты, полимерные дисперсии, ферментационные бульоны в фармацевтике.
О принципах работы пластинчатых теплообменников и роли геометрии пластины читайте в статье принцип работы пластинчатого теплообменника.
Сравнение типов free-flow пластин
| Параметр | Dimple plate | Open-flow | Wide-gap corrugated | Стандарт (шеврон) |
|---|---|---|---|---|
| Зазор канала, мм | 5–8 | 10–20 | 8–12 | 2–4 |
| K, Вт/(м²·К) | 1 500–3 500 | 800–2 000 | 2 000–4 000 | 3 000–7 000 |
| ΔP (отн. стандарта) | 0,3–0,5× | 0,1–0,2× | 0,3–0,5× | 1,0× |
| Макс. частицы, мм | до 4–5 | до 15 | до 6–8 | до 0,5–1 |
| Макс. вязкость, мПа·с | 1 000 | без огр. | 5 000 | 50–100 |
| Загрязняемость | низкая | минимальная | низкая | высокая |
| Цена (отн. стандарта) | +40–60% | +80–120% | +50–70% | 1,0× |
Из таблицы видно: стандартный шеврон даёт наилучший K, но непригоден для загрязнённых и вязких сред. Open-flow — абсолютный максимум по допустимым загрязнениям, но за счёт наименьшего K и наибольшей площади. Wide-gap corrugated занимает нишу оптимального баланса для умеренно загрязнённых вязких продуктов.
Подробнее о разборных пластинчатых теплообменниках и возможностях замены пластин.
Гидравлические характеристики
Для всех типов пластинчатых теплообменников коэффициент гидравлического трения λ зависит от числа Рейнольдса Re по степенному закону:
λ = A · Re−n
Для стандартного high-theta шеврона: A = 0,8–1,2, n = 0,3–0,4. Для free-flow типов параметры существенно иные:
- Dimple plate: A = 0,4–0,6, n = 0,25–0,35 — более пологая зависимость, λ мало изменяется с Re
- Open-flow: A = 0,15–0,25, n = 0,15–0,25 — близко к плоскому каналу, ламинарный режим доминирует при Re ниже 500
- Wide-gap corrugated: A = 0,35–0,55, n = 0,25–0,35 — промежуточное положение
Практическое следствие: при падении расхода (режим частичной нагрузки) dimple plate и wide-gap corrugated значительно меньше теряют в теплоотдаче, чем стандартный шеврон, где λ резко растёт в ламинарной зоне.
Расчёт λ = f(Re) для конкретного типа пластины выполняется итерационно с учётом вязкостного поправочного множителя (μ/μ)0,14. Подробнее методика описана в статье КПД пластинчатого теплообменника: формулы и расчёт.
Материалы free-flow пластин
Выбор материала определяется агрессивностью среды, рабочей температурой и санитарными требованиями.
Нержавеющая сталь 316L
Основной материал для пищевой промышленности и большинства химических применений. Содержание молибдена 2–3% обеспечивает устойчивость к питтинговой коррозии при Cl⁻ до 200 мг/л. Шероховатость Ra ниже 0,8 мкм (электрополировка) — требование при работе с пищевыми продуктами.
- Температура: до 180°С (с EPDM прокладкой)
- Применение: пивзаводы, молочные предприятия, соковые линии, ферментеры
Титан Grade 1 и Grade 2
Абсолютная стойкость к хлоридам и морской воде. Коррозионная стойкость в широком диапазоне pH 2–12. Дороже 316L в 4–6 раз, но незаменим при Cl⁻ выше 500 мг/л.
- Температура: до 180°С
- Применение: опреснительные установки, рыбопереработка, охлаждение морской водой
Никелевые сплавы (Hastelloy C276, Inconel 625)
Устойчивость к концентрированным кислотам (HNO₃, HCl, H₂SO₄) и щелочам при высоких температурах. Применяются в химической и нефтехимической отрасли.
Прокладки для free-flow пластин: NBR (нитрильный каучук) до 120°С, EPDM (этиленпропилендиеновый) до 160°С, PTFE (тефлон) до 180°С для агрессивных химикатов.
О материалах и коррозии в пластинчатых теплообменниках подробно написано в статье классификация пластинчатых теплообменников по материалам.
Применение free-flow пластин по отраслям
Пивоварение и безалкогольные напитки
Охлаждение сусла с дробиной (ячменная шелуха, хмелевые гранулы) — классическое применение dimple plate. Вязкость сусла 2–15 мПа·с, взвеси 1–4 мм. Без free-flow пластин теплообменник засоряется после каждой варки.
При охлаждении тёмного пива с высокой плотностью начального сусла (свыше 18°P) вязкость продукта повышается до 40–80 мПа·с — дополнительный аргумент в пользу wide-gap corrugated.
Молочная промышленность
Пастеризация йогурта, ряженки и сметаны со структурированной консистенцией. Вязкость 100–5 000 мПа·с. Dimple plate с поверхностью 316L и Ra ниже 0,8 мкм: мойка CIP при 85°С, стерилизация паром до 140°С.
Замена стандартных пластин на dimple plate 316L в теплообменнике пастеризации йогурта: межпромывочный интервал вырос с 4 до 36 часов. Экономия на CIP-реагентах — 180 000 руб./год. Окупаемость доплаты за dimple plate — 14 месяцев.
Целлюлозно-бумажная промышленность
Бумажная масса (целлюлозная суспензия 1–5% сухого вещества) содержит волокна длиной 2–8 мм. Стандартные пластины засоряются немедленно. Единственный выбор — open-flow с зазором 12–20 мм. КПД теплопередачи ниже, но теплообменник работает непрерывно без остановок на промывку.
ЦБК установил open-flow теплообменник для охлаждения белой воды (бумажная масса после сеточной части). Площадь пластин увеличена в 2 раза против расчёта на стандартных пластинах, но теплообменник работает 8 760 ч/год без одного незапланированного останова за первые 18 месяцев эксплуатации.
Горнодобывающая отрасль
Охлаждение шламов (пульпа, флотационная пена) с содержанием твёрдых частиц 15–40% и размерами зёрен до 10 мм. Open-flow либо wide-gap corrugated с зазором 10–15 мм и износостойкими пластинами из дуплексной стали или титана.
Фармацевтика
Ферментационные бульоны с биомассой: вязкость 100–2 000 мПа·с, клетки и агрегаты 0,5–3 мм. Wide-gap corrugated с пластинами 316L, сварной или полусварной конструкции для обеспечения стерильности. Исключается применение разборных прокладочных теплообменников при работе с ферментационными продуктами для парентерального применения.
О полусварных пластинчатых теплообменниках для стерильных производств читайте в отдельном материале.
