1. Что влияет на срок службы теплообменника
Основные факторы, определяющие ресурс теплообменника:
- Качество теплоносителя — жёсткость, pH, содержание кислорода, хлоридов, взвешенных частиц
- Режим эксплуатации — температурные перепады, гидроудары, частота пусков/остановов
- Качество монтажа — перекосы рамы, неправильная обвязка, отсутствие компенсаторов
- Регулярность ТО — периодичность и качество промывок, своевременная замена уплотнений
- Материал пластин — AISI 316L значительно устойчивее 304 при наличии хлоридов
Посмотрите на полное руководство по промывке теплообменников — промывка является ключевым элементом продления ресурса.
2. Метод 1: Водоподготовка — основа долгой службы
Качество теплоносителя — главный фактор, определяющий реальный ресурс теплообменника. Жёсткая вода образует карбонатную накипь, железистая — ржавые отложения, хлорированная — питтинговую коррозию нержавеющих пластин.
| Параметр воды | Норма для ПТО | Критическое значение | Метод коррекции |
|---|---|---|---|
| Жёсткость, мг-экв/л | менее 2 | более 4 | Умягчение Na-катионит |
| pH | 7.5–9.0 | менее 7 или более 10 | Нейтрализация, дозирование NaOH |
| Хлориды, мг/л | менее 50 (AISI 304) | более 100 (AISI 304) | Смена на AISI 316L или Ti |
| O2 растворённый, мг/л | менее 0.1 | более 0.5 | Деаэрация, ингибиторы |
| Взвешенные частицы, мг/л | менее 5 | более 20 | Механические фильтры 200 мкм |
| Железо, мг/л | менее 0.3 | более 1.0 | Обезжелезивание |
Для ЖКХ-систем рекомендуется установка Na-катионитового умягчителя на подпитку. Инвестиция 30 000–80 000 руб. окупается за 2–3 года за счёт снижения частоты промывок и продления ресурса теплообменника.
Подробнее о химии для промывки и водоподготовке в специализированной статье.
3. Метод 2: Регулярная промывка до образования плотных отложений
Промывка — самый важный элемент планового ТО теплообменника. Ключевой принцип: промывать до того, как накипь стала плотной и труднорастворимой, а не после того, как аппарат перестал справляться с нагрузкой.
При разборной промывке обязательно осматривайте пластины на предмет: питтинговой коррозии, трещин в штамповке, деформации. Единичный питтинг — продолжить эксплуатацию с мониторингом. Множественный — замена пластин экономически выгоднее нового аппарата (стоимость пластин 30–60% от нового ТО).
Полная инструкция по разборной и безразборной промывке теплообменников.
4. Метод 3: Защита от коррозии
Коррозия — основная причина преждевременного выхода теплообменника из строя. Для пластинчатых ТО наиболее опасны питтинговая коррозия (точечная) под влиянием хлоридов и коррозия под отложениями.
Ингибиторы коррозии для замкнутых контуров
В замкнутых системах отопления (вторичный контур ИТП) можно применять ингибиторы коррозии:
- Молибдат натрия — 50–100 мг/л, для нержавеющих и медных пластин, безопасен, легальный метод водоподготовки
- Нитрит натрия — 500–1000 мг/л, высокоэффективен для стали, нельзя при наличии меди
- Бензотриазол — специфически для меди, 5–10 мг/л
- Полифосфаты — одновременно антинакипные и ингибирующие свойства, 1–3 мг/л

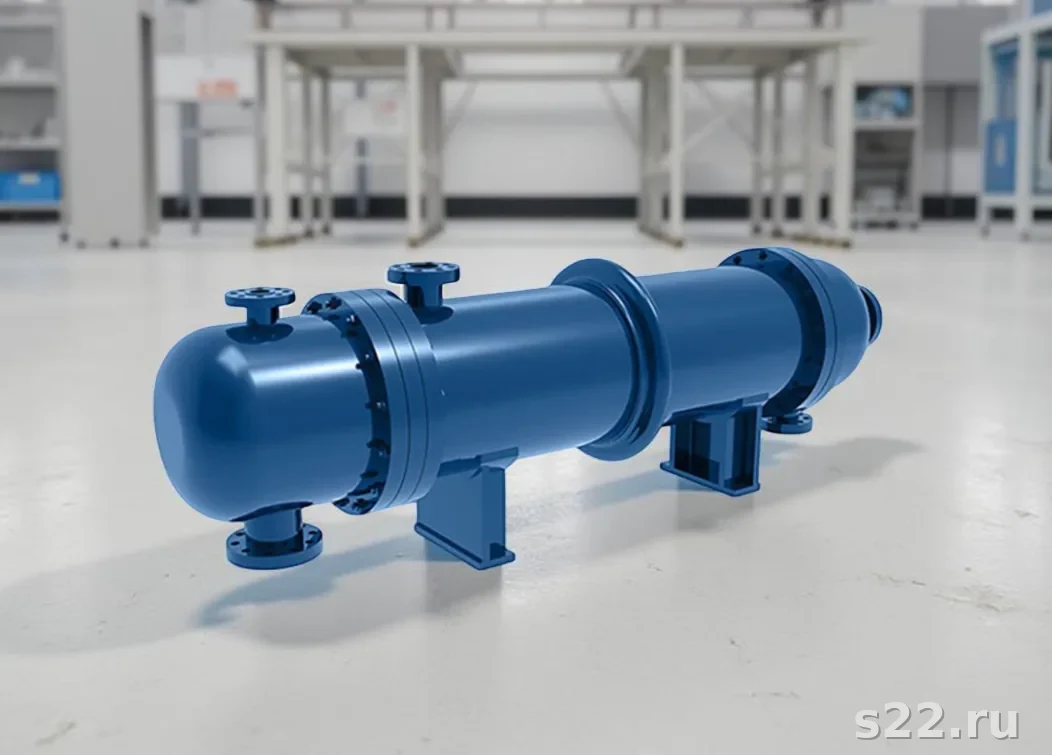

Катодная защита для кожухотрубных аппаратов
Для кожухотрубных теплообменников с углеродистой сталью эффективна катодная защита протекторными анодами из цинка или магния. Один анод диаметром 50×200 мм защищает 2–5 м² стальной поверхности. Анод заменяют при износе 75%, обычно раз в 2–3 года.
5. Метод 4: Правильная эксплуатация
Режим работы теплообменника напрямую влияет на усталостный ресурс пластин и уплотнений. Главные враги — гидроудары, резкие температурные перепады и работа вне расчётных параметров.
Правила пуска и останова
- Скорость набора давления — не более 0.5 бар/мин при холодном пуске
- Сначала подавайте холодный теплоноситель, затем горячий — для равномерного прогрева рамы
- При останове: сначала закрыть горячий контур, затем холодный — через 5–10 минут
- После длительного простоя — плавный пуск с частичной нагрузкой 50% в течение 30 минут
Допустимые температурные параметры
| Материал уплотнений | Макс. температура | Рабочий диапазон | Применение |
|---|---|---|---|
| NBR (нитрил) | 120°C | -20…110°C | Вода, масло, ГВС |
| EPDM | 150°C | -40…140°C | Пар, горячая вода, агрессивные среды |
| Viton (FKM) | 200°C | -20…180°C | Кислоты, растворители, высокие T |
6. Метод 5: Монтаж и правильная обвязка
Ошибки при монтаже сокращают ресурс теплообменника в 2–3 раза. Наиболее критичные: неправильное натяжение пакета пластин, жёсткое крепление трубопроводов без компенсаторов и отсутствие грязевика перед ТО.
Обязательные элементы обвязки для долгой службы
- Грязевой фильтр — перед каждым штуцером, 200–500 мкм, с краном для промывки
- Компенсаторы вибрации — гибкие вставки EPDM на подводящих трубопроводах предотвращают передачу вибраций насоса на пластины
- Отсечные клапаны — с нормируемым временем закрытия более 5 с
- Манометры — на входе и выходе каждого контура для мониторинга Δp
- Термометры — аналоговые карманные или термопары на всех четырёх штуцерах
Подробнее о правильной обвязке — в статье обвязка теплообменника: схемы и элементы.
7. Метод 6: Регулярный контроль параметров
Систематический мониторинг работы теплообменника позволяет заблаговременно выявить ухудшение состояния до возникновения аварии. Достаточно 15 минут в месяц на снятие показаний.
| Параметр | Периодичность | Норма | Действие при отклонении |
|---|---|---|---|
| Δp (перепад давления) | Ежемесячно | Паспортное ± 20% | Рост +25% — планировать CIP |
| Температура на выходе | Ежемесячно | Расчётная ± 3°C | Снижение — загрязнение, промывка |
| pH теплоносителя | Ежеквартально | 7.5–9.0 | Коррекция pH-реагентами |
| Жёсткость воды | Ежеквартально | менее 2 мг-экв/л | Регенерация или замена смолы |
| Хлориды | 2 раза в год | менее 50 мг/л (304) | Смена материала или очистка воды |
| Визуальный осмотр | Ежеквартально | Нет течей, ржавых потёков | Немедленная остановка и ремонт |
Журнал эксплуатации теплообменника — простой документ: дата, показания манометров, температуры, результат осмотра. За 5–10 минут ведения обеспечивает полную историю работы аппарата.
8. Метод 7: Консервация при простое
Если теплообменник простаивает более 1 месяца (межсезонье, плановый ремонт), обязательна консервация. Стоячая вода без движения и ингибиторов создаёт идеальные условия для питтинга, биообрастания и сульфатредуцирующих бактерий.
9. Метод 8: Своевременная замена ЗИП
Уплотнения — расходный материал теплообменника. Своевременная замена предотвращает аварийные течи и позволяет при плановой замене осмотреть состояние пластин.
Пример: ИТП жилого дома, 500 квартир, ПТО 1 МВт
Номенклатура ЗИП для теплообменника: уплотнения по конфигурации пластин (заказывать с запасом 10%), одна запасная пластина на случай питтинга, комплект болтов и гаек. Хранить в тёмном сухом месте при температуре 5–25°C вне зоны ультрафиолета.
Подробнее о подборе уплотнений — замена уплотнений теплообменника: сроки и порядок работ.
10. Сводная таблица: 8 методов продления ресурса
| Метод | Трудозатраты | Стоимость/год | Эффект |
|---|---|---|---|
| 1. Водоподготовка | Низкие (после установки) | 15 000–40 000 руб. | Снижение скорости накипи в 8–12 раз |
| 2. CIP-промывка | Средние (1 раз/год) | 20 000–50 000 руб. | Восстановление КПД, предотвращение коррозии |
| 3. Ингибиторы коррозии | Низкие | 10 000–25 000 руб. | Защита металла, -30% на коррозию |
| 4. Правильная эксплуатация | Минимальные | 0 руб. | Устранение гидроударов и температурных шоков |
| 5. Монтаж с компенсаторами | Разовые | 5 000–15 000 руб. (разово) | Снятие вибрационных нагрузок с пластин |
| 6. Контроль параметров | 15 мин/месяц | 0 руб. | Раннее обнаружение проблем |
| 7. Консервация | 2–4 часа/сезон | 3 000–8 000 руб. | Предотвращение межсезонной коррозии |
| 8. Своевременный ЗИП | Плановые работы | 10 000–30 000 руб. | Предотвращение аварийных остановов |
Комплексное применение всех восьми методов обходится в 60 000–170 000 руб./год для стандартного ИТП. При стоимости нового теплообменника 300 000–1 500 000 руб. окупаемость правильного ТО составляет 2–5 лет.
Подробнее о промывке теплообменников — в базовом руководстве по промывке теплообменников.
Если теплообменник уже требует замены — посмотрите актуальные цены на теплообменное оборудование или закажите расчёт нового аппарата.
