Как заменить уплотнитель теплообменника: порядок работ
Замена прокладки теплообменника нужна при течи, затвердевании, деформации или потере эластичности уплотнения. На разборном аппарате пакет открывают, очищают посадочные канавки, устанавливают совместимые прокладки по схеме и проверяют герметичность после сборки.
Когда нужна замена уплотнений пластинчатого теплообменника, как определить признаки износа и провести монтаж правильно — пошаговое руководство с подбором материала прокладок и типичными ошибками.
Инженеры S22 · подбор и поставка теплообменников
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
NBR и EPDM — плановая замена каждые 5–7 лет, Viton — каждые 7–10 лет при нормальных условиях
Признаки срочной замены: видимая течь, рост dP более 15%, снижение тепловой мощности
Ключевой параметр сборки — зажимной размер L из паспорта. Отклонение более 2% = течь
Превентивная замена при разборке для чистки дешевле аварийного обслуживания в 5–10 раз
Затяжка болтов — крест-накрест в 3–4 прохода. Не перетягивать и не допускать перекос плит
🔍
Признаки износа
Визуальные и инструментальные методы диагностики состояния прокладок
📅
Плановые сроки
Регламент замены по материалу прокладки и условиям эксплуатации
🔧
Пошаговая инструкция
Порядок демонтажа, очистки, монтажа и испытания после замены
📦
КП за минуту
Склад в Москве. Прокладки для Alfa Laval, Sondex, GEA, РИДАН и других брендов
1. Уплотнения ПТО: назначение и конструкция

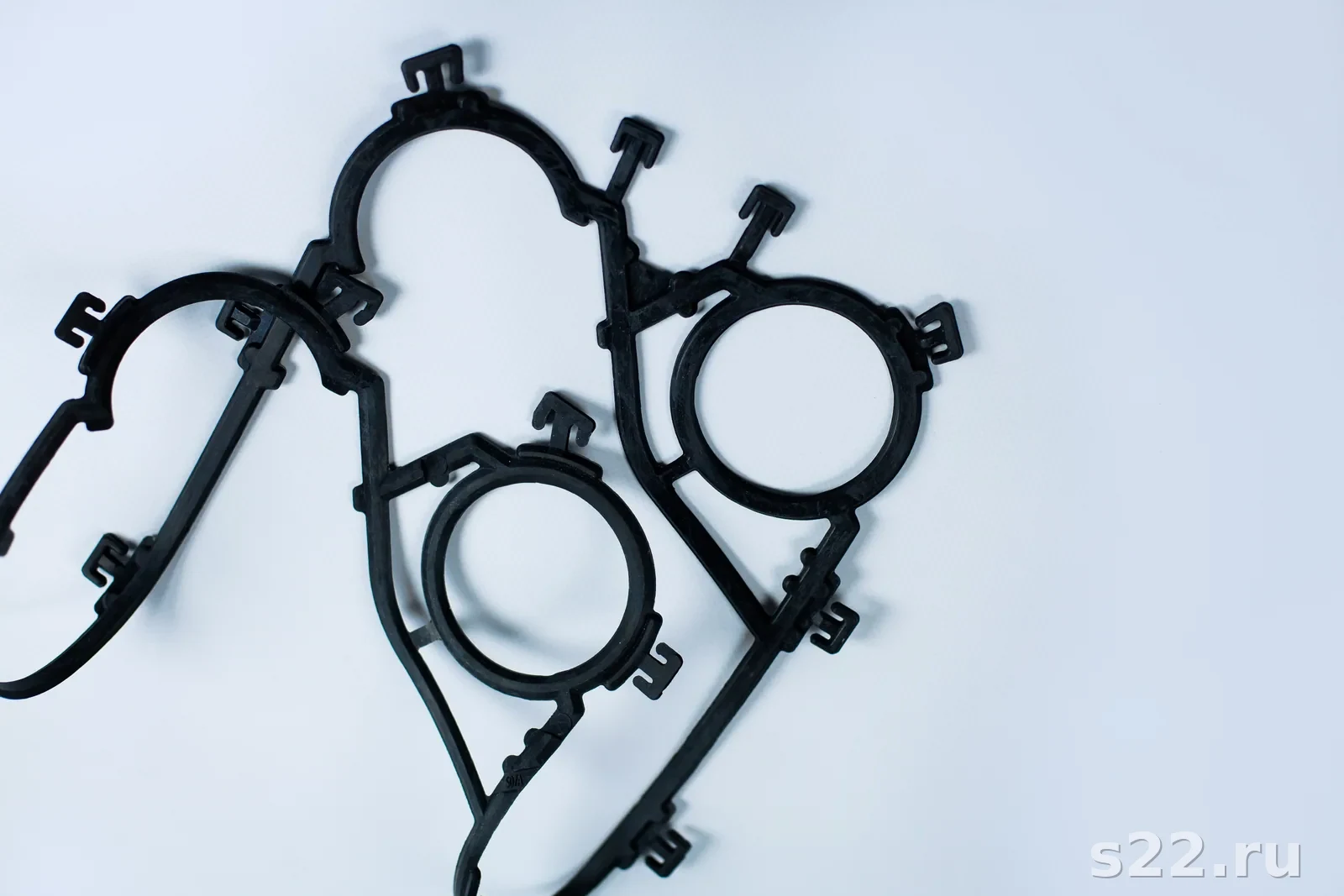

Черное резиновое уплотнение с двумя круглыми отверстиями и выступами
Прокладка ПТО
Эластомерный элемент в пазу пластины, разделяющий горячий и холодный контуры и обеспечивающий герметичность при давлении до 25 бар и температуре до 200°C. Материал определяет совместимость с рабочей средой.
Зажимной размер L
Расстояние между прижимными плитами при собранном пакете. Указан в паспорте на теплообменник. Обеспечивает нужную степень сжатия прокладок: при L меньше нормы — перетяжка, больше нормы — недотяжка.
Твёрдость по Шору (Shore A)
Параметр жёсткости эластомера. Для прокладок ПТО стандартна твёрдость 55–65 Shore A. Более мягкие прокладки (45 Shore) сжимаются сильнее при том же усилии — важно при подборе аналогов.
Уплотнения для теплообменников — единственный подвижный барьер между горячим и холодным контурами. В отличие от металлических пластин, срок службы которых составляет 20–30 лет, эластомерные прокладки стареют под воздействием температуры, давления и рабочей среды. Своевременная замена предотвращает аварийные остановки и смешение сред.
Если нужен быстрый подбор прокладок по модели вашего теплообменника — оставьте заявку, и мы пришлём КП с ценой и сроками за минуту.
Капельные течи или влажные следы по периметру пакета пластин
Солевые отложения (белые разводы) по контуру пакета — следы высохших капель
Рост перепада давления на аппарате более 15% от нормы (при неизменных расходах)
Снижение тепловой мощности при неизменных параметрах потоков
Признаки при плановой разборке
Набухание: прокладка увеличилась в толщину на 10% и более — материал несовместим со средой или перегрелся
Трещины и расслоение: видны в паз и на уплотняющей поверхности — материал деградировал
Усадка: прокладка стала короче или уже паза — потеряла пластичность
Твёрдость: прокладка при изгибе не восстанавливает форму или трескается — характерно для состаренного NBR при >7 лет
Байпасная течь (смешение горячего и холодного контуров) не всегда видна снаружи. Диагностируют по изменению кондуктивности или температуры выходящих потоков. Если теплоноситель в холодном контуре нагрелся до температуры горячего — пробой пластины или прокладки, срочная разборка.
Согласно рекомендациям производителей ПТО и ГОСТ 32682, плановая замена прокладок проводится в зависимости от материала и условий эксплуатации.
Материал
Нормальные условия
Агрессивные условия
Повышенная T
NBR
5–7 лет
2–3 года
2–4 года (>100°C)
EPDM
5–7 лет
3–4 года
3–5 лет (до 150°C)
HNBR
6–8 лет
3–4 года
4–6 лет (до 150°C)
Viton (FKM)
7–10 лет
4–5 лет
5–8 лет (до 200°C)
PTFE
10–15 лет
7–10 лет
8–12 лет (до 260°C)
Превентивная замена: при разборке для плановой чистки химическими реагентами рекомендуется замена прокладок, если им более 3–4 лет — стоимость прокладок всегда ниже стоимости внеплановой остановки и аварийного монтажа.
Материал прокладки определяется рабочей средой и максимальной температурой. Ошибка в выборе материала — наиболее частая причина течи после замены. Подробнее о подборе уплотнений по среде и температуре — в нашей отдельной статье.
Задача / условие
Рекомендуемый материал
Обоснование
Горячее водоснабжение и отопление (T до 95°C)
EPDM
Устойчивость к воде и конденсату, долгий ресурс
Пар низкого давления (T до 130°C)
EPDM или HNBR
NBR разрушается в паре при T > 120°C
Масляные системы, нефтепродукты
NBR
Стандарт для углеводородных сред
Агрессивная химия, растворители
Viton (FKM)
Максимальная химстойкость
Пищевые среды (молоко, пиво, соки)
EPDM FDA или PTFE
Пищевой класс, без запаха и вкуса
Концентрированные кислоты и щёлочи
PTFE
Химически инертен, не взаимодействует ни с чем
5. Подготовка к замене: инструмент и материалы
Перед началом работ необходимо подготовить весь инструмент и расходные материалы. Работа без нужного инструмента приведёт к нарушению технологии и течи.
I
Документация
Паспорт ТО с зажимным размером L, схема расположения пластин, момент затяжки болтов.
Закрыть запорную арматуру обоих контуров. Дождаться охлаждения до T менее 40°C. Сбросить давление.
02
Ослабление болтов
Ослаблять болты равномерно крест-накрест, по 2–3 оборота за проход. Не снимать болты полностью до полного ослабления.
03
Разборка пакета
Вынуть пластины одну за одной. Промаркировать порядок и ориентацию каждой пластины.
04
Снятие прокладок
Использовать пластиковый шпатель. Не применять металл — царапает нержавейку.
05
Очистка пазов
Мягкая щётка, изопропиловый спирт для остатков клея. Промыть водой, высушить. Осмотреть пазы на коррозию.
06
Установка прокладок
Силиконовая смазка — только на боковые поверхности. Защёлкнуть клипсы по всей длине, проверить ориентацию.
07
Сборка и затяжка
Собрать пакет в исходном порядке. Зажимать болты крест-накрест в 3–4 прохода до размера L. Контроль штангенциркулем.
08
Испытание
Гидравлическое испытание при 1,25×Pрабочее, выдержка 30 минут. Визуальный осмотр всех зон.
Недопустимо: затягивать болты с одной стороны до упора — это перекашивает прижимные плиты. Разница размера L по двум сторонам аппарата не должна превышать 2 мм.
Гидравлические испытания — обязательный этап после замены уплотнений. Согласно ГОСТ 24751, пластинчатые теплообменники испытывают при давлении 1,25×Pрабочее с выдержкой не менее 30 минут.
Порядок испытания: заполнить оба контура холодной водой, вытеснив воздух через воздушники. Постепенно поднять давление до испытательного за 2–3 ступени. При появлении течи — немедленно снизить давление и найти место. После успешного испытания — постепенный выход на рабочий режим.
Совет: первые 2–4 часа после выхода на рабочий режим наблюдайте за аппаратом. При тепловом расширении прокладки «усаживаются» — иногда требуется незначительная дотяжка болтов до 0,5–1 мм по размеру L.
8. Превентивная замена: экономика и польза
Превентивная (плановая) замена прокладок при плановой разборке ПТО для чистки теплообменника — наиболее экономичная стратегия обслуживания.
Экономика превентивной vs аварийной замены
Превентивная замена (ПТО Alfa Laval M6, 40 пластин):
— Комплект EPDM прокладок: ~18 000 руб. | Монтаж плановый: ~6 000 руб. | Итого: ~24 000 руб.
Аварийная замена (та же модель, срочно):
— Комплект прокладок: ~18 000 руб. | Срочный монтаж: ~15 000 руб. | Простой производства 8 ч: ~120 000 руб. | Итого: ~153 000 руб.
Экономия от превентивной стратегии: ~129 000 руб. на одном аппарате.
9. Примеры из практики
Кейс 1: ПТО Funke FP10, система горячего водоснабжения
Исходные данные: 30 пластин, T = 90/60°C, прокладки EPDM, возраст 6 лет.
Ситуация: плановое ТО с разборкой для чистки. Прокладки визуально целые, но жёсткость повышена — при изгибе трескались поверхностные слои.
Решение: полная замена комплекта на EPDM. После сборки зажимной размер L = 184 мм (паспортный 182 мм), дотяжка. Система работает без течей 3 года.
Кейс 2: ПТО Sondex S18, химическое производство
Исходные данные: 24 пластины, рабочая среда — 15% H2SO4 при T = 60°C, прокладки Viton, возраст 4 года.
Ситуация: внезапная течь по 3 пластинам. При разборке — набухание прокладок на 12%. Выяснилось, что в одну из партий Viton по ошибке попали EPDM.
Решение: замена всего пакета на Viton с документами COA. Поставщик сменён. Результат: аппарат работает без нарушений 2 года.
NBR, EPDM, Viton, HNBR, PTFE — для любой рабочей среды и температуры.
Документы
COA (сертификат анализа состава) на каждую партию. Только ISO 9001 производители.
Быстро
Стандартные типоразмеры в наличии на складе в Москве. Отгрузка за 1–2 дня.
Консультация
Инженер поможет подобрать материал по маркировке старой прокладки или паспорту ТО.
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: обслуживание и ремонт пластинчатых теплообменников
Частые вопросы о замене уплотнений
Как понять что уплотнения теплообменника нужно заменить? +
Основные признаки: видимые капельные течи по периметру пакета, рост перепада давления более 15% от нормы, снижение тепловой мощности. При плановом осмотре: набухание, трещины, усадка прокладок более 15% — признаки необходимой замены. NBR и EPDM меняют каждые 5–7 лет, Viton — каждые 7–10 лет.
Сколько стоит замена уплотнений теплообменника? +
Стоимость зависит от модели и количества пластин. Комплект EPDM для ПТО на 20–40 пластин — от 8 000 до 35 000 рублей. Viton — в 3–5 раз дороже. Монтажные работы — от 5 000 рублей. Точный расчёт бесплатно по заявке на s22.ru.
Можно ли самостоятельно заменить прокладки в теплообменнике? +
Да, при наличии паспорта ТО, динамометрического ключа и правильного комплекта прокладок. Ключевые требования: соблюдение зажимного размера L, затяжка крест-накрест в 3–4 прохода, чистота пазов пластин.
Как часто нужно менять уплотнения в пластинчатом теплообменнике? +
NBR и EPDM — каждые 5–7 лет при нормальных условиях, Viton — каждые 7–10 лет. При агрессивных средах или высоких температурах срок сокращается до 2–3 лет. Рекомендуется превентивная замена при каждой плановой разборке для чистки.
Нужно ли останавливать всю систему для замены прокладок? +
Да, необходимо: закрыть запорную арматуру, дождаться охлаждения до T менее 40°C, сбросить давление. Работа под давлением или при высокой температуре опасна и запрещена.
Что такое превентивная замена уплотнений? +
Плановая замена прокладок до появления течи. Рекомендована при каждой разборке для чистки, если прокладкам более 3–4 лет. Экономия по сравнению с аварийным обслуживанием — в 5–10 раз.
Как проверить теплообменник после замены прокладок? +
Гидравлические испытания при давлении 1,25×Pрабочее с выдержкой 30 минут. Визуальный осмотр всех зон. Постепенный выход на рабочее давление с контролем перепада.
Можно ли заменить приклеенные прокладки на клипсовые? +
Зависит от конструкции паза пластины. Большинство современных ПТО рассчитаны только на один тип крепления. Уточните у производителя или поставщика прокладок перед заменой типа крепления.
Где заказать уплотнения для пластинчатого теплообменника в Москве? +
S22.ru поставляет уплотнения для Alfa Laval, Sondex, GEA, Funke, РИДАН, Danfoss и других брендов. Склад в Москве — отгрузка за 1–2 дня. Бесплатная консультация по подбору.
Какие инструменты нужны для замены уплотнений теплообменника? +
Обязательны: динамометрический ключ, торцовые ключи, штангенциркуль для контроля размера L, пластиковый шпатель, силиконовая смазка. Плюс паспорт теплообменника с размером L и моментом затяжки.
Заказать прокладки для замены уплотнений
Укажите модель теплообменника и количество пластин — инженер подберёт комплект прокладок и пришлёт КП с ценой и сроком поставки за минуту.
Новая прокладка должна совпадать с профилем, материалом и рабочими средами аппарата. Перед установкой удаляют остатки старого клея и загрязнения, не растягивают уплотнение и контролируют ориентацию в канавке.
сфотографируйте укладку до разборки;
не смешивайте прокладки разных материалов в одном пакете без расчёта;
после сборки проводите проверку постепенно, без резкого подъёма давления.
Подготовка к замене уплотнений
Перед разборкой фиксируют порядок пластин, маркировку пакета и причину протечки. Новое уплотнение выбирают по профилю, материалу, рабочей среде и температуре, а канавки очищают без повреждения поверхности.
Сборка пакета
Пластины устанавливают в исходной последовательности, уплотнения не перекручивают, затем равномерно стягивают раму. После сборки аппарат проверяют на герметичность и правильность потоков.
Вопросы и ответы
Как понять, что прокладку пора менять?
Признаки — течь, трещины, потеря эластичности, выдавливание из канавки и повторное нарушение герметичности.
Как поменять прокладку теплообменника?
Изолировать и слить аппарат, разобрать пакет, очистить канавки, уложить подходящее уплотнение и собрать раму по схеме.
Какие прокладки нужны для замены?
Точно такие, которые соответствуют модели, профилю, материалу, средам и температурному режиму аппарата.
Почему новая прокладка течёт?
Причиной могут быть грязная канавка, неверная ориентация, повреждение пластины, неравномерная стяжка или неподходящий материал.
Когда менять уплотнения?
При трещинах, потере эластичности, протечке или повреждении после разборки.
Можно ли заменить часть прокладок?
Да, если остальные детали сохранены и новая прокладка полностью совместима с пакетом.
Почему появляется протечка после ремонта?
Проверяют профиль, посадку, перекос пластин, равномерность стяжки и состояние канавок.
