1. Почему загрязняется пластинчатый теплообменник
Загрязнение пластинчатого теплообменника — неизбежный процесс при эксплуатации. Главный индикатор — снижение тепловой мощности и рост перепада давления. Обратитесь к нашим инженерам для подбора реагентов под ваши условия.
2. Признаки загрязнения: когда нужна чистка
Необходимость чистки определяется по следующим признакам:
- Рост перепада давления более 20% от нормы (измеряется по штатным манометрам на входе и выходе).
- Снижение тепловой мощности более 15% при тех же расходах и входных температурах.
- Температура на выходе горячего контура выше расчётной при той же нагрузке системы.
- Плановый срок по регламенту ТО.
3. Виды чистки: CIP и механическая
| Метод | Описание | Эффективность | Когда применять |
|---|---|---|---|
| CIP (химическая без разборки) | Реагент циркулирует через аппарат | Хорошая (мягкие отложения) | Текущее обслуживание |
| Механическая (при разборке) | Ручная чистка каждой пластины | Отличная | Плотные отложения, плановый ремонт |
| Гидроструйная | Давление воды 20–60 бар | Отличная | После CIP не помогла |
| Ультразвуковая | Кавитация в ванне с реагентом | Отличная | Сложные отложения, дорогостоящее оборудование |
4. CIP-промывка: порядок и схема
CIP (Cleaning In Place) — химическая промывка без разборки теплообменника. Реагент подаётся насосом через один из контуров при закрытом другом.
5. Реагенты: кислотные и щелочные
| Реагент | Тип отложений | Концентрация | Температура | Совместимость |
|---|---|---|---|---|
| Лимонная кислота | Карбонаты (накипь), ржавчина | 5–10% | 40–60°C | AISI 304/316L, EPDM, NBR, Viton |
| Фосфорная кислота | Карбонаты, железистые отложения | 3–5% | 40–50°C | AISI 316L (без длительного контакта) |
| NaOH (каустик) | Жиры, белки, органика | 1–3% | 60–80°C | AISI 316L, Ti. Нельзя для паяных ТО (медь) |
| Специальный CIP-кислотный | Комплексные неорганические | По инструкции | 40–60°C | Все типы ТО (проверить у производителя) |
| Соляная кислота HCl | Накипь — растворяет быстро | Не применять! | — | Разрушает нержавейку и прокладки |
6. Механическая чистка при разборке

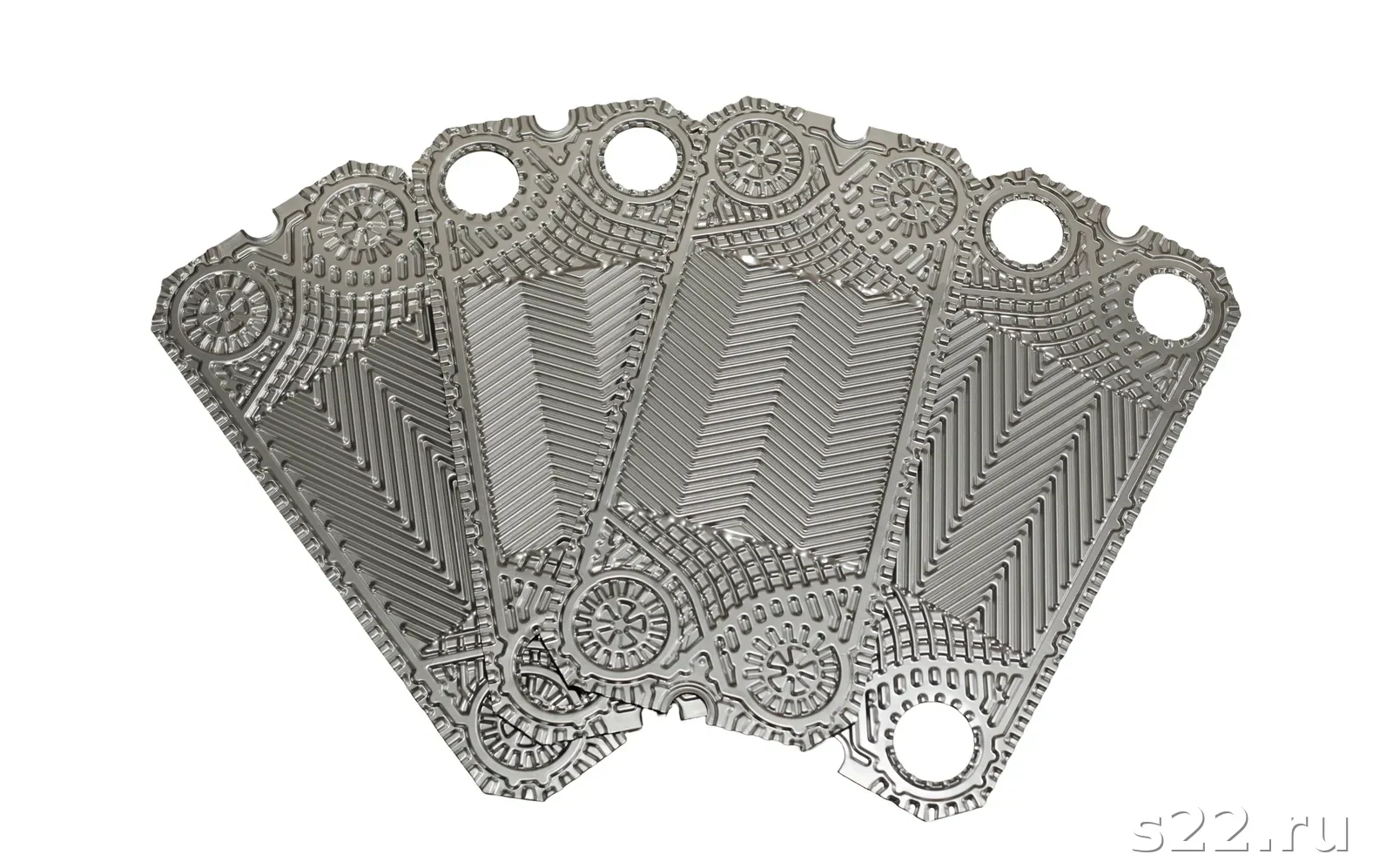

При плановой разборке пластины чистят механически. Порядок:
- Снять прокладки (если менялись — уже снятые). Сложить отдельно.
- Промыть пластины тёплой водой (30–40°C) для размягчения отложений.
- Погрузить в раствор лимонной кислоты 5% на 30–60 мин (для карбонатов). Для жировых — NaOH 1% при 50°C.
- Вычистить мягкими щётками (нейлон, пластик) по направлению гофровки. Не поперёк гофров — царапины.
- Промыть чистой водой до нейтрального pH.
- Визуальный осмотр — чистая поверхность без отложений, блеск металла. Признаки питтинга — см. пробой пластины.
7. Что запрещено при чистке
- Металлические скребки и металлические щётки — царапают поверхность, удаляют пассивную плёнку, создают очаги питтинга.
- Соляная кислота (HCl) — вызывает питтинговую коррозию нержавейки.
- Высококонцентрированные кислоты (свыше 15%) — риск повреждения прокладок и металла.
- Температура реагента выше 80°C — разрушает прокладки NBR и EPDM.
- Механический удар по пластинам — деформирует тонкий металл (0,4–0,6 мм).
- Паровая струя под давлением прямо на прокладки — перегрев эластомера.
8. Периодичность чистки по типу воды
| Качество воды | Жёсткость | CIP | Механическая чистка |
|---|---|---|---|
| Мягкая (деминерализованная) | < 1 мг-экв/л | Раз в 5–7 лет | При плановом ремонте |
| Нормальная водопроводная | 3–5 мг-экв/л | Раз в 2–3 года | Раз в 5–7 лет |
| Жёсткая | 5–10 мг-экв/л | Ежегодно | Раз в 2–3 года |
| Очень жёсткая | > 10 мг-экв/л | 2 раза в год | Ежегодно |
| Оборотная вода (охлаждение) | Переменная | Раз в год | Раз в 2–3 года |
9. Таблица: отложение → реагент → метод
| Тип отложения | Реагент | Концентрация / t | Метод |
|---|---|---|---|
| Карбонат кальция (накипь) | Лимонная кислота | 5–10% / 50°C | CIP или механическая |
| Железистые отложения | Лимонная + фосфорная кислота | 5% / 50°C | CIP |
| Биологическая плёнка | NaOH + дезинфектант | 1% / 60°C | CIP (2 цикла) |
| Жиры, белки | NaOH или специальный щелочной | 2% / 70°C | CIP + механическая |
| Нефтепродукты | Щелочной детергент | 2–3% / 60°C | CIP + механическая |
| Полимерные отложения | Органический растворитель + механическая | Спец. реагент | Только механическая |
10. Кейсы из практики
Ситуация: Теплообменник системы ГВС. Вода жёсткостью 8 мг-экв/л, CIP не проводилась 4 года. Мощность снизилась на 25%, ΔP вырос с 0,06 до 0,11 МПа.
Чистка: CIP лимонной кислотой 8% при 55°C, рециркуляция 45 мин, промывка. После первого цикла мощность восстановилась на 80%. Второй цикл — восстановление до 97% от расчётной.
Итог: Без разборки, за 3 часа. Стоимость реагентов — 1 200 руб.
Ситуация: Теплообменник нагрева воды для мытья оборудования. Запах воды, снижение мощности. Вода питьевая (мягкая), загрязнение — биологическое.
Чистка: Двойной CIP: 1-й цикл — щелочной (NaOH 1%, 70°C, 30 мин), промывка; 2-й цикл — кислотный (лимонная 5%, 50°C, 20 мин), промывка. Дезинфекция паром.
Итог: Запах устранён, мощность восстановлена. Введён ежегодный CIP-регламент.
Ситуация: Охладитель масла гидростанции. Масляные отложения + СОЖ. CIP щелочным реагентом не давала полного результата.
Чистка: Разборка пакета + погружение пластин в ванну со щелочным детергентом (2%, 65°C, 40 мин) + гидроструйная чистка 40 бар. Все пластины до блеска.
Итог: ΔP снизился в 2,1 раза. Мощность восстановлена до расчётной.
11. Профилактика загрязнений
Снизить частоту чистки помогут:
- Умягчение воды — ионообменный фильтр снижает жёсткость до 0,1 мг-экв/л, накипь не образуется.
- Химическое дозирование ингибиторов — в закрытых системах отопления предотвращают карбонатные отложения.
- Фильтры грубой очистки — перед теплообменником для задержания взвесей (>1 мм).
- Поддержание скорости потока 0,2–0,5 м/с — достаточно для самоочистки каналов при нормальных условиях.
Подробнее о ремонте пластинчатых теплообменников, продлении срока службы. Расчёт теплообменника после чистки: расчёт пластинчатого теплообменника.
