1. Что такое безразборная промывка теплообменника (CIP)
В пластинчатом теплообменнике каналы между гофрированными пластинами имеют зазор всего 2–5 мм — именно здесь накапливаются карбонатная накипь (CaCO₃), биопленки и взвешенные частицы, снижающие коэффициент теплопередачи с исходных 3000–5000 Вт/(м²·К) до 1500–2000 Вт/(м²·К). CIP позволяет промыть теплообменник прямо в системе, не прерывая работу всего объекта на длительное время.
По сравнению с разборной промывкой CIP занимает меньше времени (5–8 ч против 1–2 рабочих дней), не требует специальных площадей для раскладки пластин и уменьшает риск повреждения прокладок при сборке. Подробное сравнение разборного и безразборного методов смотрите в отдельной статье. Составьте заявку на регламент промывки для вашего объекта.
2. Когда нужна CIP-промывка: признаки загрязнения
Определить необходимость промывки можно по трём группам показателей: гидравлическим, тепловым и визуальным. Ожидать аварии не стоит — при 20% снижении КПД теплообменник начинает «воровать» теплоснабжение, что особенно критично в отопительный сезон.
| Показатель | Норма | Плановая промывка | Срочная промывка |
|---|---|---|---|
| Рост Δp (дифф. давление) | 100% от паспорта | +25–40% | +60%+ |
| Снижение Q (теплообмен) | 100% | –15–20% | –30%+ |
| Разница температур ΔT | По проекту | ±15% от проекта | ±25%+ |
| Плановый интервал (ЖКХ) | — | 1 раз в год | — |
3. Этап 1: Диагностика и подготовка к промывке
Перед началом CIP-промывки необходимо собрать исходные данные: тип отложений, степень загрязнения, материал пластин и прокладок. От этих данных зависит выбор химреагента и режимов промывки. Неправильный реагент может повредить оборудование без нужного эффекта очистки.
4. Этап 2: Предварительная промывка чистой водой
Предварительная промывка нужна для удаления незакреплённых отложений, остатков рабочей среды (масло, гликоль, теплоноситель), а также для оценки начального состояния аппарата. Используют горячую воду 40–50°C, расход — 1,5–2× номинального.
Промывку ведут до просветления сливной воды. Если вода остаётся мутной более 30 минут — высокая степень засорения, увеличьте время предпромывки или перейдите к щелочной стадии. На этом этапе уходит 20–40% легких органических загрязнений.
5. Этап 3: Щелочная предочистка (биопленки и органика)
Щелочной этап обязателен при наличии биопленок, масляных загрязнений и органических отложений. Применяют 1–2% раствор NaOH или специализированные щелочные CIP-препараты с ПАВ при температуре 40–50°C. Длительность: 1–2 часа циркуляции.
| Тип загрязнения | Реагент | Конц-ция | Темп. | Время |
|---|---|---|---|---|
| Биопленки | NaOH + ПАВ | 1–2% | 45–50°C | 1–2 ч |
| Масло, жиры | Щелочной CIP | 2–3% | 50–55°C | 2–3 ч |
| Полимеры, смолы | Na₂CO₃ + NaOH | 3–5% | 50–60°C | 2–4 ч |
6. Этап 4: Кислотная промывка (основной этап)
Кислотная промывка удаляет карбонатную накипь (CaCO₃, CaSO₄), ржавчину (Fe₂O₃) и другие неорганические отложения. Это ключевой этап CIP — именно он восстанавливает гидравлику и теплопередачу. Для пластинчатых теплообменников из AISI 316L применяют специализированные ингибированные кислоты.
Режим промывки: насос подаёт раствор через нижний штуцер на выход через верхний, скорость потока — 0,2–0,5 м/с (ниже рабочей для предотвращения эрозии). pH раствора контролируют каждые 30 мин: рост pH на 0,5–1 ед. указывает на растворение накипи. Промывку заканчивают при стабилизации pH (реакция завершена).
Кейс: ИТП жилого дома, Москва, 2025
Оборудование: Alfa Laval M10-BFM, 40 пластин, мощность 280 кВт
Исходное состояние: Δp вырос с 0,05 до 0,14 МПа (рост 180%). Тепловая мощность упала до 180 кВт.
CIP-промывка: 5% лимонная кислота, 50°C, 4 часа циркуляции. Потребовалось 2 цикла с заменой раствора.
Результат: Δp снизился до 0,06 МПа. Мощность восстановлена до 265 кВт (95% от проекта). Сэкономлено 3 ч на разборную промывку.
7. Этап 5: Нейтрализация и пассивация
После кислотной промывки металлическая поверхность пластин активна и склонна к ускоренной коррозии. Нейтрализация восстанавливает пассивный оксидный слой на нержавеющей стали и возвращает pH теплоносителя в безопасный диапазон 6,5–8,0.
Процедура: слейте кислотный раствор, промойте чистой водой (10–15 мин), прокачайте 0,5–1% раствор NaOH в течение 20–30 минут до достижения pH 7–8 на сливе. Финальная промывка технической водой до нейтрального pH на выходе.
8. Этап 6: Контроль результата и ввод в работу
После финальной промывки и нейтрализации выполняют контрольные измерения, которые документируют в акте промывки. Замер дифференциального давления — основной критерий эффективности: снижение Δp на 60–80% от исходного после промывки соответствует хорошему результату.
| Параметр | Измерение | Ожидаемый результат |
|---|---|---|
| Дифференциальное давление Δp | Манометр на входе/выходе | –60–80% от Δp до промывки |
| pH сливной воды | pH-метр | 6,5–8,0 |
| Тепловая мощность Q | Теплосчётчик (через 24 ч) | 85–100% от проектной |
| Визуальный осмотр | Через смотровые люки/съём пластины | Чистая поверхность без налёта |
После успешной промывки подключите аппарат к системе, медленно поднимайте давление (ступенями по 0,1 МПа) для проверки плотности соединений. При обнаружении течей — немедленная остановка и разборная инспекция прокладок.
9. Химия и реагенты для безразборной промывки
Выбор реагента определяется типом отложений и материалом теплообменника. Для пластинчатых ТО из AISI 316L и нитрильных (NBR) прокладок подходит большинство ингибированных кислот. Для паяных теплообменников с медной пайкой — только реагенты без хлоридов и аммония (они растворяют медь).
| Реагент | Тип отложений | Конц-ция | Темп. | Совмест. с AISI 316L |
|---|---|---|---|---|
| Лимонная к-та | Карбонатная накипь | 3–8% | 45–55°C | Да (ингибир.) |
| Сульфаминовая к-та | Карбонаты, ржавчина | 3–6% | 40–60°C | Да |
| ЭДТА (натриевая соль) | Силикаты, Fe, Mn | 5–10% | 60–80°C | Да |
| HNO₃ 10% | Ржавчина, оксиды | 5–10% | 25–40°C | Да, без Cu |
| NaOH 1–2% | Биопленки, жиры | 1–3% | 40–55°C | Да |
10. Промывочное оборудование: насосные станции CIP
Для CIP-промывки пластинчатых теплообменников используют передвижные промывочные станции: бак 50–200 л, центробежный или шестерёнчатый насос 1–5 кВт, нагревательный элемент, pH-метр, термометр и манометр. Производительность насоса — 2–5 м³/ч при давлении 1,5–3 бар.
Выбор насоса для CIP
Малые ТО (до 10 пластин): Насос 0,5–1 кВт, Q = 0,5–1 м³/ч — бытовые промывочные установки.
Средние ТО (10–80 пластин): Насос 1,5–3 кВт, Q = 2–4 м³/ч — профессиональные мобильные станции.
Крупные ТО (80+ пластин): Насос 3–7,5 кВт, Q = 5–10 м³/ч — стационарные CIP-системы в котельных.
Материал бака и насоса должен быть стойким к применяемым кислотам и щелочам: нержавеющая сталь AISI 316L или полипропилен для кислот, нержавейка или высокоплотный полиэтилен HDPE для щелочей. Шланги — армированные EPDM или PTFE, устойчивые к кислотам при 60°C.
11. Типичные ошибки при безразборной промывке
Неправильная CIP-промывка может нанести больше вреда, чем пользы. Разберём наиболее частые ошибки, встречающиеся на практике:
- Слишком высокая концентрация кислоты (более 10%) — ускоренная деградация прокладок; концентрация более 15% — риск коррозии пластин при превышении температуры
- Отсутствие нейтрализации — кислый теплоноситель в системе → питтинговая коррозия в течение нескольких недель
- Неправильное направление потока — промывка только «по штатной» схеме; реверс в 2–3 раза эффективнее
- Слишком высокая скорость потока (более 1 м/с) — эрозия пластин, особенно у паяных ТО
- Игнорирование щелочного этапа при наличии биопленок — кислота реагирует с органикой, расходуется быстрее, накипь остаётся
- Неконтролируемый pH — промывку прекращают по времени, а не по стабилизации pH → неполная очистка
12. CIP vs разборная промывка: когда что выбрать
Выбор метода промывки зависит от степени и типа загрязнений, а также от необходимости замены прокладок. Подробный анализ — в статье разборный и безразборный методы промывки.
| Критерий | CIP (безразборная) | Разборная |
|---|---|---|
| Накипь до 2 мм | Да | Да |
| Накипь более 3 мм плотная | Нет | Да |
| Износ/замена прокладок | Нет | Да |
| Время | 5–8 ч | 1–2 рабочих дня |
| Стоимость | 15–40 тыс. руб. | 40–150 тыс. руб. |
| Риск повреждения прокладок | Низкий | Средний (при сборке) |

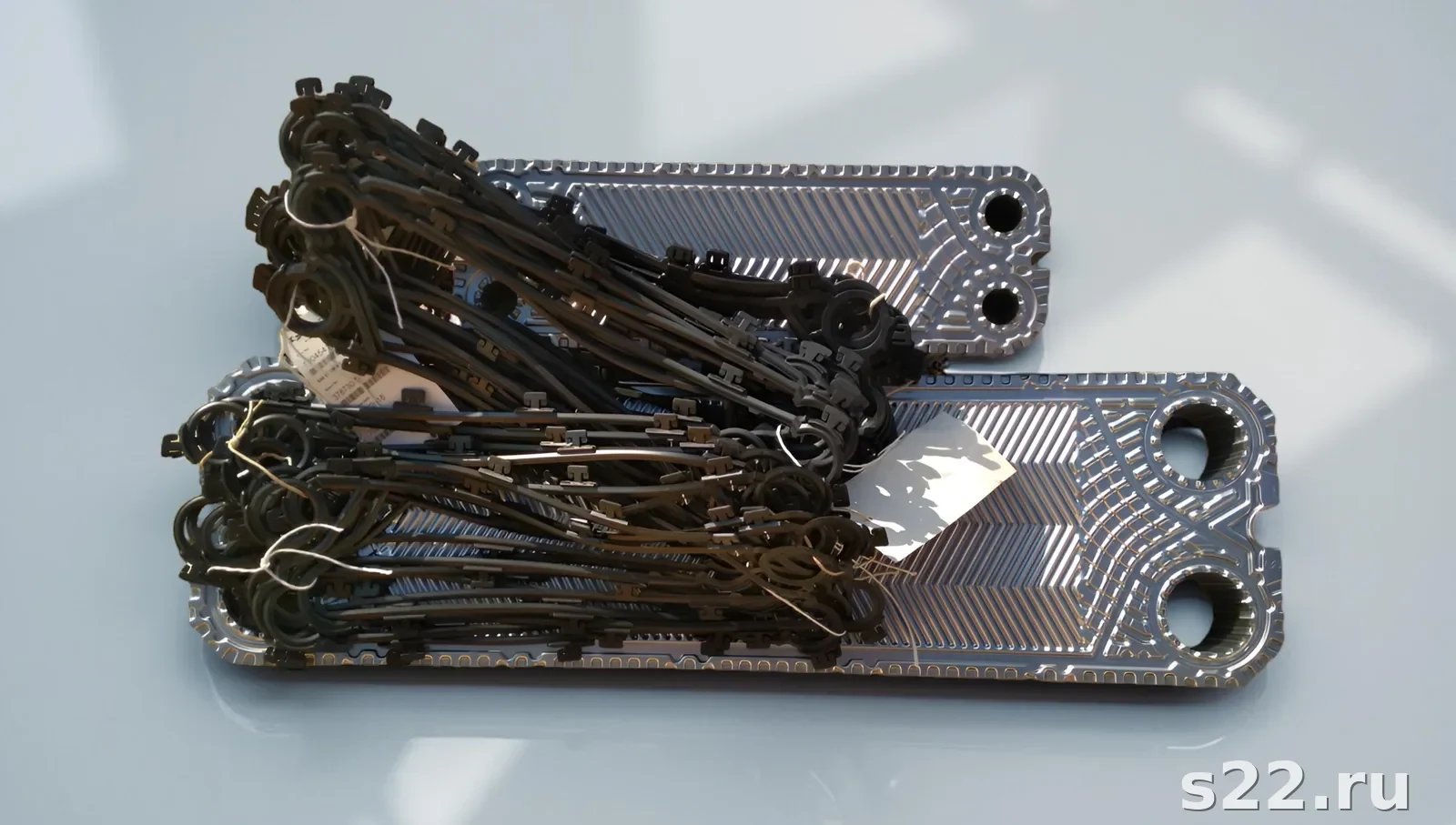

Для пластинчатых теплообменников в ЖКХ рекомендуется ежегодная плановая CIP и разборная раз в 3–5 лет с заменой прокладок. При каталожном заказе ЗИП — пластины и прокладки под конкретную модель — обратитесь к специалистам S22.
