1. Когда говорят о замене теплообменника
Под «заменой теплообменника» на практике понимают разные операции. Чаще всего речь идёт о замене ЗИП — прокладок и отдельных пластин. Реже — о замене всего аппарата, когда износ носит системный характер или аппарат морально устарел. Важно определить причину неисправности до начала работ, иначе новый комплект ЗИП прослужит не дольше старого.
Обратитесь к инженерам S22 за бесплатной консультацией по диагностике — определим причину и подберём оптимальное решение. Также читайте: полное руководство по замене теплообменника.
2. Восемь основных причин замены
EPDM, NBR, Viton затвердевают при постоянном термоциклировании. Потеря эластичности — главная причина течей по прокладочному стыку.
Питтинговая коррозия нержавейки при высоком содержании хлоридов. Межкристаллитная коррозия в зоне сварки. Щелевая коррозия под прокладкой.
Карбонат кальция, сульфат кальция, оксид железа забивают каналы и снижают коэффициент теплопередачи. При жёсткости выше 6 мг-экв/л — критичный рост за год.
Трещина в пластине приводит к смешению сред. В системах ГВС-отопление — недопустимо, требует немедленной остановки и замены.
При гидроударах или превышении давления пластины деформируются. Нарушается равномерность потока, снижается КПД, растёт перепад давления.
При скоростях потока выше 2,5 м/с и местном снижении давления — схлопывание пузырьков разрушает поверхность пластин и торцы трубок КТО.
Посторонние предметы (ржавчина, окалина, шлак) блокируют узкие каналы гофрированных пластин. Требуется разборка и очистка, иногда — замена деформированных пластин.
Аппарат 1980–90-х гг. с устаревшей геометрией пластин потребляет на 20–40% больше энергии. Замена окупается за 2–4 года экономией на теплоносителе и насосах.
3. Коррозия пластин: виды и последствия
Коррозия — наиболее трудоёмкая причина замены. В отличие от загрязнений, которые устраняются промывкой, корродировавшие пластины восстановлению не подлежат. Различают три типа.
| Тип коррозии | Условия возникновения | Визуальный признак | Меры защиты |
|---|---|---|---|
| Питтинговая | Cl>200 мг/л, T>60 °C, pH<7 | Точечные язвы, насквозь за 1–2 года | 316L, 254 SMO или Ti |
| Щелевая | Под прокладкой, застойные зоны | Полоса коррозии по контуру прокладки | Правильная затяжка, Viton |
| Межкристаллитная | Зона термического влияния сварки | Трещины по шву, особенно в КТО | 316L стабилизированная |
| Эрозионная | Скорость выше 2 м/с, взвесь | Истирание на входных патрубках | Скорость <1,5 м/с, фильтр 100 мкм |
4. Накипь и загрязнения каналов
Накипь в каналах пластинчатого теплообменника — самая частая причина снижения КПД. Механизм: при нагреве выше 50 °C растворимость CaCO3 падает, кальцит осаждается на горячей поверхности пластины.
| Тип отложения | Условия | Теплопроводность, Вт/(м·К) | Метод удаления |
|---|---|---|---|
| Кальцит (CaCO3) | T>50 °C, жёсткость >3 мг-экв/л | 2,2–2,9 | 10% HCl или лимонная к-та |
| Сульфат кальция | T>80 °C, сульфат >400 мг/л | 1,3–2,3 | Щелочная промывка, слабо поддаётся |
| Оксид железа | Старые трубы, pH > 8 | 0,5–1,2 | Кислотная промывка + ингибитор |
| Биоплёнка | T <50 °C, застой, органика | 0,5–0,8 | Щёлочь + биоцид |
Пластинчатый ТО АСТЕРА А-40 на ГВС. Жёсткость воды — 8,5 мг-экв/л. После 3 лет работы без промывки: перепад давления вырос с 0,4 до 1,8 бар, температура ГВС упала с 65 до 52 °C. Разборка показала: накипь CaCO3 толщиной 5–7 мм. После CIP-промывки 10% HCl в течение 4 ч восстановлены расчётные параметры, прокладки не менялись — ещё живые (материал EPDM, 2021 г.). Рекомендован регламент: промывка 1 раз в год + умягчитель воды.
5. Износ прокладок и уплотнений
Прокладки — расходный элемент с ограниченным ресурсом. Их замена проводится без замены пластин, если сами пластины целы. Это наиболее частая операция с ЗИП.
| Материал | Tmax, °C | Среда | Ресурс, лет |
|---|---|---|---|
| EPDM | 150 | Вода, пар, щёлочи | 5–8 |
| NBR | 120 | Нефтепродукты, масла | 3–5 |
| HNBR | 150 | Нефтепродукты при высокой T | 5–7 |
| Viton (FKM) | 180 | Агрессивные среды, кислоты | 8–12 |
6. Диагностика неисправности
Правильная диагностика экономит деньги: она определяет, нужна ли замена ЗИП или достаточно промывки. Начинать нужно с анализа рабочих параметров — до разборки аппарата.
Рост dP в 1,5–2 раза от расчётного при неизменном расходе — загрязнение каналов. Рост dP при снижении расхода — деформация пластин.
Недогрев выше 10 °C от расчётного — потеря теплопередачи. Вычислите коэффициент теплопередачи U и сравните с паспортным.
Пластины с питтингом, трещинами гофра, следами смешения сред — маркируют и откладывают для замены. Целые пластины очищают и возвращают.
Подозрительную пластину зажимают между двумя прокладками и опрессовывают воздухом 2 бар под водой. Пузырьки — пробой.

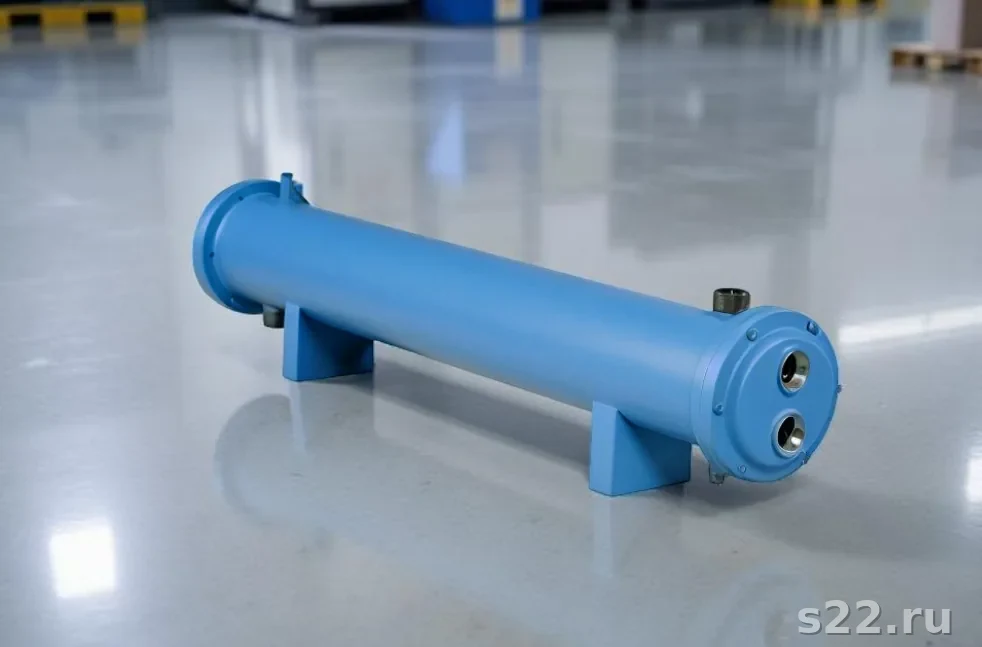

Кожухотрубный теплообменник КНГ 2-65-М-2/25Г-2-2. После 12 лет эксплуатации на воде с хлоридами 350 мг/л: падение производительности на 35%, запах хлора в охлаждающей воде (признак пробоя трубок). УЗТ (ультразвуковая толщинометрия) выявила 3 трубки с утонением стенки до 0,2 мм (расчётная 2 мм). Трубки заглушены, производительность снизилась на 8%, но аппарат работает до плановой замены через полгода. Параллельно подобран аналог из 316L.
7. Ремонт или замена: как решить
Ключевой вопрос при любой неисправности. Используйте простой алгоритм принятия решения.
| Ситуация | Решение | Обоснование |
|---|---|---|
| Течь по прокладкам, пластины целые | Замена прокладок (ЗИП) | 10–20% стоимости нового аппарата |
| 1–3 пробитые пластины из 40+ | Замена повреждённых пластин | Экономия 80% vs полная замена |
| Более 20% пластин с коррозией | Замена пакета пластин | Точечная замена нецелесообразна |
| Аппарат старше 20 лет, рама изношена | Новый аппарат | Новая геометрия = +30–40% КПД |
| Накипь без коррозии | CIP-промывка | Восстанавливает до 95% КПД |
| Пробой трубки в КТО | Заглушка трубки | До 5% трубок — допустимо |
8. Выбор материалов при замене
Замена — хороший момент улучшить материал пластин под реальные условия эксплуатации. Часто исходный аппарат был подобран под паспортную воду, а реальная жёсткость или содержание хлоридов оказалось выше. Читайте подробнее: как подобрать материалы пластин и прокладок, а также теплообменники из нержавеющей стали.
| Задача / среда | Материал пластин | Материал прокладок |
|---|---|---|
| ЦО/ГВС, вода до 120 °C | AISI 316L | EPDM |
| Нефтепродукты, масла | AISI 316L | NBR / HNBR |
| Морская вода, хлориды >500 мг/л | Титан Grade 2 | EPDM / Viton |
| Кислоты, щёлочи | 254 SMO / Hastelloy C-276 | Viton (FKM) |
| Пар до 180 °C | AISI 316L | EPDM-Peroxide / Viton |
Для выбора каталожных позиций ЗИП перейдите в раздел ЗИП: пластины и прокладки. Подберём аналог под ваш серийный номер аппарата за 30–60 минут.
9. Профилактика и продление ресурса
Правильное обслуживание удваивает срок службы ЗИП и снижает вероятность аварийных остановок.
Пластинчатый ТО Sondex S37 на системе кондиционирования. Введён в 2012 г. В 2020 г. первая плановая замена прокладок (EPDM, 8 лет). Одновременно промывка, 5 пластин с питтингом заменены на AISI 316L. В 2024 г. второй осмотр: все параметры в норме, прокладки в хорошем состоянии. Ожидаемая замена — 2028 г. Итого: 16 лет работы без замены самого аппарата при правильном обслуживании.
- Ежемесячно: фиксировать dP и температуры (отклонение от расчётного)
- Раз в год: CIP-промывка при жёсткости воды выше 3 мг-экв/л
- Раз в 2 года: визуальный осмотр при частичной разборке
- Раз в 5–7 лет: полная замена прокладок независимо от состояния
- По показаниям: ультразвуковая толщинометрия пластин
Больше о ЗИП и сервисе читайте на странице замена теплообменника, а также в материалах о пластинчатых теплообменниках.
