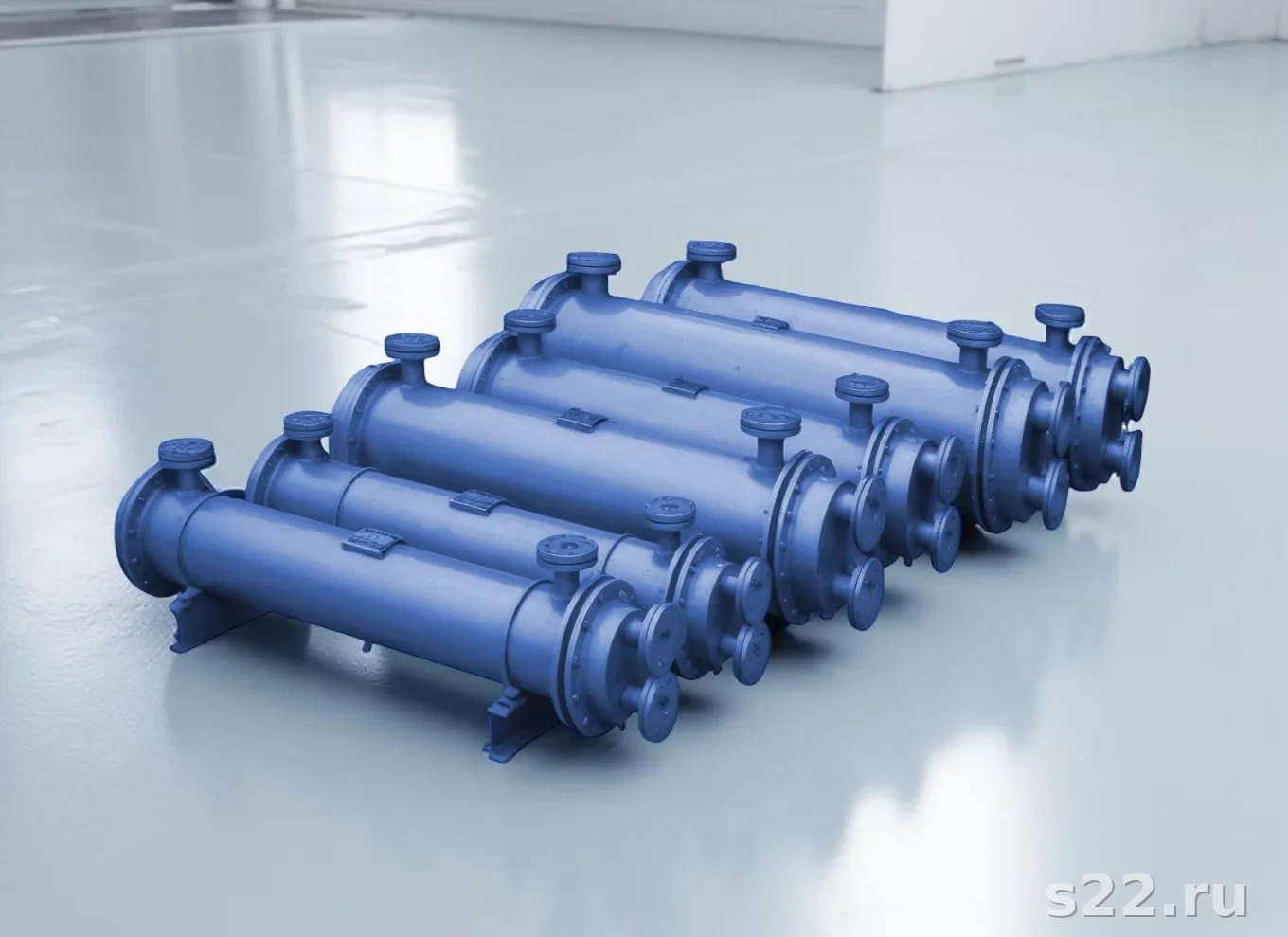

1. Что такое КНГ: расшифровка и конструкция
Кожухотрубный конденсатор с жёстко закреплёнными (неподвижными) трубными решётками и горизонтальным расположением оси аппарата. Обе решётки приварены к кожуху — трубный пучок образует единую жёсткую конструкцию без возможности осевого перемещения.
По ГОСТ 15122-79 обозначение строится из трёх позиций: первая буква — тип аппарата (К = конденсатор), вторая — способ компенсации температурных расширений (Н = неподвижные решётки, без компенсатора), третья — ориентация (Г = горизонтальный). Подробнее о системе обозначений — в статье ГОСТ 15122-79 кожухотрубные теплообменники.
Конструктивные элементы КНГ
КНГ состоит из следующих основных узлов:
- Кожух — цилиндрический сварной корпус, к торцам которого приварены трубные решётки. Материал: сталь 09Г2С, 20К или нержавеющая сталь в зависимости от исполнения.
- Трубный пучок — набор теплообменных трубок (d = 20×2 или 25×2 мм по ГОСТ), развальцованных или приваренных в трубных решётках. Трубки расположены по шахматной или коридорной схеме.
- Трубные решётки — стальные диски с отверстиями для трубок. В КНГ обе решётки неподвижны — это принципиальное конструктивное отличие от ккг (где есть компенсатор) и КП (плавающая решётка).
- Перегородки межтрубного пространства — поперечные сегментные перегородки, направляющие поток пара поперёк трубок. Увеличивают скорость потока и коэффициент теплоотдачи.
- Распределительные камеры — крышки с патрубками для ввода/отвода охлаждающей воды. Число ходов воды (1, 2, 4, 6) задаётся перегородками в камере.
- Штуцеры — для ввода пара (сверху или сбоку), отвода конденсата (снизу), воздушников и дренажей.
Жёсткое крепление решёток упрощает конструкцию, снижает стоимость и обеспечивает надёжность. Но при разных температурах кожуха и трубок (ΔT > 50 °C) возникают осевые напряжения — термическая нагрузка на сварные швы и трубки. Для ΔT в пределах нормы КНГ — идеальное решение.
Горизонтальное исполнение Г означает, что ось аппарата горизонтальна. Пар поступает в межтрубное пространство через верхний или боковой штуцер, конденсат собирается в нижней части кожуха и отводится через нижний штуцер. В отличие от вертикального конденсатора КНВ, горизонтальное исполнение удобнее для обслуживания и допускает большие площади теплообмена без повышенных требований к высоте помещения.
2. Размерный ряд КНГ: диаметры 159–1600 мм, площади теплообмена
По ГОСТ 15122-79 и ГОСТ Р 52630 конденсаторы КНГ выпускаются в широком размерном ряду. Ниже приведены типовые параметры для основных типоразмеров.
| Диаметр кожуха, мм | Число трубок (typ.) | Длина трубок, мм | Площадь теплообмена, м² | Типичное применение |
|---|---|---|---|---|
| 159 | 7–19 | 1500–3000 | 1–5 | Лабораторные, малые технологические установки |
| 219 | 19–37 | 1500–4000 | 2–10 | Малые конденсаторы пара, кондиционирование |
| 273 | 37–61 | 2000–6000 | 5–20 | Технологические конденсаторы, холодильные установки до 100 кВт |
| 325 | 61–91 | 2000–6000 | 10–40 | Промышленные конденсаторы пара, ХУ 100–500 кВт |
| 426 | 91–151 | 3000–9000 | 20–100 | Конденсаторы пара 0.5–2 МПа, аммиачные ХУ |
| 530 | 151–253 | 3000–9000 | 50–200 | Технологические конденсаторы, нефтехимия |
| 630 | 253–397 | 4000–9000 | 80–300 | Крупные промышленные конденсаторы |
| 720–820 | 397–631 | 6000–9000 | 150–500 | Конденсаторы ТЭЦ-блоков, крупные ХУ |
| 1020–1200 | 631–1261 | 6000–9000 | 300–1200 | Большие энергетические конденсаторы |
| 1400–1600 | 1261–2000+ | 9000–12000 | 800–3000 | ТЭЦ, мощные аммиачные установки |
Диаметр определяется тепловой нагрузкой Q и скоростью пара в межтрубном пространстве. При конденсации водяного пара скорость пара у входного штуцера: 15–30 м/с (рекомендуется). Слишком высокая скорость вызывает захват конденсата паровым потоком (занос). Для предварительного выбора: Q (кВт) / 50 ≈ минимальная площадь F (м²), затем по таблице — диаметр.
Трубки в КНГ стандартно: d_нар = 20 мм, толщина стенки δ = 2 мм, длина 3000–9000 мм. Расположение: треугольное (шахматное, шаг t = 26 мм) или квадратное (t = 26 мм). Треугольное расположение даёт большую компактность (больше трубок в том же диаметре кожуха), квадратное — лучшую очистку межтрубного пространства.
3. Когда выбирать КНГ: основные сценарии
КНГ — базовый тип конденсатора, оптимальный при умеренных условиях. Вот ключевые сценарии, где КНГ является правильным выбором.
3.1 Конденсация водяного пара при умеренных давлениях
КНГ идеален для конденсации насыщенного водяного пара давлением 0.1–1.6 МПа (температура насыщения 100–201 °C) при охлаждении технической водой 15–40 °C. При этих условиях разность температур между кожухом (горячий пар, ~150 °C) и трубками (средняя температура воды ~30 °C) составляет ~120 °C — однако именно разность температур металла кожуха и трубок в рабочем режиме определяет термические напряжения. При нормальном рабочем режиме конденсации (пар стационарно конденсируется) ΔT_металлов обычно не превышает 40–50 °C, что допускает применение КНГ.
3.2 Аммиачные и фреоновые холодильные установки
В холодильных установках с водяным охлаждением КНГ — стандартный выбор для конденсаторов аммиака (R717) и фреонов. Аммиак конденсируется в межтрубном пространстве при давлении 1.0–1.7 МПа, вода протекает в трубках. Термические напряжения при этом минимальны (температуры относительно близки), поэтому КНГ работает надёжно.
При использовании аммиака R717 трубки и все детали, контактирующие с хладагентом, должны быть из стали. Медь и медные сплавы (бронза, латунь) категорически запрещены — аммиак вступает с ними в химическую реакцию, разрушая уплотнения и трубки.
3.3 Конденсаторы химических производств
В химической промышленности КНГ применяется для конденсации паров растворителей, кислот, органических соединений — при условии, что материалы подобраны по стойкости к конденсату. При агрессивных средах выбирают исполнения Х (нержавеющая сталь) или Т (титан/хастеллой). Температурные условия в большинстве химических конденсаторов не выходят за пределы допустимых для КНГ.
3.4 Небольшие и средние теплоснабжающие системы
КНГ применяется в системах теплоснабжения в качестве конденсаторов пара для контуров ГВС и отопления. При давлениях пара 0.3–1.0 МПа и воде 60–90 °C термические напряжения незначительны, и простой КНГ обеспечивает долгую надёжную работу без обслуживания компенсатора.
4. КНГ vs ккг (с компенсатором): в чём разница
КНГ и ккг — близкие по конструкции горизонтальные конденсаторы, и главный вопрос при проектировании: нужен ли компенсатор? Разберём детально.
| Параметр | КНГ | ккг |
|---|---|---|
| Компенсация ΔT кожух/трубки | Нет (жёсткие решётки) | Линзовый или сильфонный компенсатор на кожухе |
| Допустимый ΔT металлов | До 50–60 °C | 50–100 °C (линзовый) / до 120 °C (сильфонный) |
| Стоимость | Базовая | +10–25% за компенсатор |
| Сложность конструкции | Минимальная | Средняя |
| Обслуживание компенсатора | Не требуется | Периодический осмотр на трещины, потёртости |
| Применение при пуске/останове | Осторожно при быстром нагреве | Допускает более резкие термоудары |
| Давление в кожухе | Обычно не ограничено компенсатором | Компенсатор снижает допустимое давление в точке установки |
Основной критерий выбора: расчётный ΔT между металлом кожуха и металлом трубок в рабочем состоянии. Если при стационарной работе конденсатора температура кожуха T_к = 150 °C (пар 1 МПа, Tнас = 180 °C, но кожух немного холоднее из-за стенки) и средняя температура трубок T_тр = 110 °C (вода 20→60 °C, среднее 40 °C + температурный перепад на трубке), то ΔT_металлов ≈ 40 °C — допускает КНГ.
α — коэффициент линейного расширения, ≈ 12·10⁻⁶ 1/°C
ΔT_металлов — разница температур кожуха и трубок, °C
ν — коэффициент Пуассона стали, ≈ 0.3
При ΔT = 50 °C: σ ≈ 200000 · 12e-6 · 50 / 0.7 ≈ 171 МПа — уже значительное напряжение
Практическое правило: если технолог не уверен в расчёте ΔT_металлов — выбирайте ккг. Доплата 10–25% за компенсатор несоизмерима с риском аварийного останова и замены трубного пучка. Подробный анализ — в нашей статье Компенсатор или плавающая головка: когда что применять.
5. КНГ vs КНВ (вертикальный): когда горизонталь лучше
КНВ — аналог КНГ в вертикальном исполнении. При одинаковой площади теплообмена выбор ориентации зависит от условий монтажа, особенностей конденсации и требований к обслуживанию.
| Критерий | КНГ (горизонтальный) | КНВ (вертикальный) |
|---|---|---|
| Дренаж конденсата | Самотёк по нижней образующей — требует уклон 1/100–1/200 | Самодренаж по трубкам — более полный и быстрый |
| Площадь в плане | Большая (длина аппарата по горизонтали) | Малая (только диаметр кожуха) |
| Высота помещения | Без требований к высоте | Требует высоты L_труб + 1–2 м для извлечения пучка |
| Монтаж и обслуживание | Проще: пучок извлекается горизонтально | Сложнее: нужен кран или монтажный люк |
| Эффективность при малых нагрузках | Снижается из-за затопления нижних трубок конденсатом | Стабильная, конденсат быстро уходит |
| Диапазон типоразмеров | 159–1600 мм, крупные типоразмеры распространены | Обычно до 820 мм, редко крупнее |
| Очистка межтрубного пространства | Гидрохимическая или механическая с горизонтальным вводом | Промывка снизу вверх — эффективнее удаление осадка |
Рекомендации по выбору: КНГ предпочтителен при большой площади теплообмена (F > 50 м²), ограниченной высоте здания, рефрижераторных системах с необходимостью быстрого доступа к трубному пучку. КНВ — при ограниченной площади пола, конденсаторах охладителей дренажа, когда важна полнота самодренажа. Для сравнения вертикальных и горизонтальных аппаратов — читайте как выбрать ориентацию теплообменника.
6. КНГ vs КП (плавающая головка): доступность vs стоимость
КП (конденсатор с плавающей головкой) — принципиально другая конструктивная схема: одна трубная решётка жёстко закреплена в кожухе, вторая — «плавает», позволяя трубному пучку свободно удлиняться.
| Параметр | КНГ | КП |
|---|---|---|
| Компенсация ΔT | Нет (до 50–60 °C) | Полная (без ограничений по ΔT) |
| Допустимое давление | До 10–16 МПа (в зависимости от типоразмера) | До 40–100 бар (высокое давление) |
| Стоимость | Базовая | +30–60% к стоимости |
| Конструктивная сложность | Простая | Высокая (плавающая головка, доп. уплотнения) |
| Очистка межтрубного пространства | Только химическая (пучок не извлекается без разборки) | Пучок извлекается полностью — удобная механическая очистка |
| Применение в нефтехимии | Редко, только при малых ΔT | Стандарт для нефтепереработки, нефтехимии |
| Монтаж | Простой | Сложнее: разборка плавающей головки при обслуживании |
Главный аргумент в пользу КП: возможность полного извлечения трубного пучка для механической очистки. Это критично при загрязнённых средах (нефтепродукты, полимерные растворы), где химическая очистка не эффективна. В паровых конденсаторах с чистыми средами это преимущество менее существенно, поэтому КНГ остаётся предпочтительным выбором по экономическим соображениям.
7. Decision table: КНГ/ккг/КНВ/КП — критерии выбора
Ниже приведена сводная таблица для выбора типа конденсатора по 8 ключевым критериям.
| Критерий | КНГ | ккг | КНВ | КП |
|---|---|---|---|---|
| ΔT металлов кожух/трубки | до 50 °C | до 100 °C | до 50 °C | любой ΔT |
| Рабочее давление | до 10 МПа | огранич. компенсатором | до 10 МПа | до 40–100 бар |
| Ориентация | Горизонталь | Горизонталь | Вертикаль | Горизонталь |
| Площадь в плане | Большая | Большая | Минимальная | Большая |
| Дренаж конденсата | С уклоном | С уклоном | Самодренаж | С уклоном |
| Механическая очистка пучка | Не извлекается | Не извлекается | Не извлекается | Полное извлечение |
| Стоимость | Минимальная | +10–25% | Как КНГ | +30–60% |
| Нефтехимия, T > 200 °C | Нет | Пограничный случай | Нет | Стандарт |
Шаг 1: Если T > 200 °C или ΔT_металлов > 100 °C → КП (нефтехимия, нефтепереработка).
Шаг 2: Если ΔT_металлов = 50–100 °C → ккг (линзовый компенсатор). Если ΔT < 50 °C → идём дальше.
Шаг 3: Если ограниченная площадь пола, нужен самодренаж → КНВ. В остальных случаях → КНГ (минимальная стоимость).
8. Материалы КНГ по ГОСТ: М/Х/Т (углеродистая/нерж./Хастеллой)
По ГОСТ 15122-79 и стандартам предприятий конденсаторы КНГ выпускаются в нескольких исполнениях по материалам. Буква материального исполнения добавляется в обозначение после размерных характеристик.
| Исполнение | Материал трубок | Материал кожуха/решёток | Применение | Ограничения |
|---|---|---|---|---|
| М (углеродистая) | Сталь 20, 09Г2С | Сталь 09Г2С, 16ГС | Водяной пар, техническая вода, аммиак, нейтральные среды | Нельзя: кислоты, хлориды, морская вода |
| Х (нержавеющая) | 08Х18Н10Т, 12Х18Н10Т | 08Х18Н10Т или углеродистая с SS трубками | Агрессивные среды, пищевая промышленность, высокое давление | Нельзя: хлорсодержащие среды (питтинг) |
| Т (титан) | Титан Grade 2 (ВТ1-0) | Углеродистая или нерж. с титановыми трубками | Морская вода, хлорсодержащие, высококислотные среды | Дорого, особые требования к сварке |
| CuNi | МНЖМц 30-1-1 или CuNi 70/30 | Углеродистая сталь | Морская вода охлаждение, судовые конденсаторы | Нельзя: аммиак |
| C-276 (Хастеллой) | Хастеллой C-276 | По заказу | Серная, соляная кислоты, хлорные среды при высоких T | Очень высокая стоимость |
Для стандартных применений (водяной пар + техническая вода охлаждения) — исполнение М (углеродистая сталь) полностью достаточно при наличии нормальной водоподготовки. При жёсткой или загрязнённой охлаждающей воде рекомендуется нержавеющая сталь для трубок (экономичный вариант: кожух — углеродистая, трубки и решётки — нержавеющая). Для специфики материалов см. также нашу статью о материалах для кожухотрубных аппаратов.
9. Присоединительные размеры и фланцы
Штуцеры КНГ стандартизированы по ГОСТ 12820 (плоские приварные фланцы) или ГОСТ 12821 (приварные встык). Типовые присоединительные размеры:
- Штуцер ввода пара (кожух, верх): DN 100–600 мм, PN 1.6–4.0 МПа, зависит от паровой нагрузки. Скорость пара во входном штуцере: 20–40 м/с.
- Штуцер отвода конденсата (кожух, низ): DN 50–200 мм, PN 1.6–4.0 МПа.
- Штуцеры охлаждающей воды (камеры): DN 50–500 мм, PN 1.0–2.5 МПа. Скорость воды в штуцере: 1.5–3.5 м/с.
- Дренажи и воздушники: DN 15–25 мм (обычно 3/4" или 1" резьба по ГОСТ 6211).
При горизонтальном исполнении КНГ паровой штуцер рекомендуется размещать в верхней части кожуха или сбоку (под углом 30–45° от вертикали). Нижнее расположение парового штуцера нежелательно — пар будет подниматься через слой конденсата, повышая гидравлическое сопротивление и снижая эффективность.
Стыковка с трубопроводами: фланцы по ГОСТ совместимы со стандартными трубопроводными фланцами. При импортных фланцах (DIN, ASME) необходимо уточнять переходные комплекты или сразу заказывать нестандартные фланцы на заводе-изготовителе.
10. Монтаж КНГ: опоры, уклон, обвязка
Правильный монтаж КНГ критически важен для его эффективной работы и долговечности. Ошибки монтажа — одна из наиболее частых причин проблем при эксплуатации.
Тип и расположение опор
КНГ монтируется на двух седловых опорах (по ГОСТ 26-02-903). Одна опора — неподвижная (фиксирующая, крепится к фундаменту жёстко), вторая — скользящая (допускает осевое перемещение кожуха при тепловом расширении). Неподвижная опора обычно располагается со стороны неподвижной трубной решётки (у распределительной камеры). Скользящая — на противоположном конце.
Фундамент и опоры
Выровнять опоры по горизонтали (отклонение не более 1 мм/м). Закрепить неподвижную опору, скользящую — с допуском ±10–30 мм осевого хода.
Уклон
Выставить уклон 1/100–1/200 (10–5 мм на метр длины) в сторону штуцера отвода конденсата. Проверить уровнемером.
Подключение трубопроводов
Не допускать монтажных усилий на штуцеры! Трубопроводы должны иметь компенсаторы. Первый фланец — не далее 1.5 Dу от штуцера.
Обвязка
Предусмотреть: байпас для регулирования нагрузки, конденсатоотводчик на линии конденсата, воздушник в верхней точке водяного контура.
Обвязка паровой стороны
На линии подачи пара: запорная арматура + регулирующий клапан (для регулирования нагрева). На линии отвода конденсата: конденсатоотводчик (термодинамический или поплавковый) + запорная арматура + манометр. Важно: конденсатоотводчик должен быть подобран на рабочее давление пара и расчётный расход конденсата. Неправильный конденсатоотводчик — частая причина гидроударов и вибрации аппарата.
Обвязка водяной стороны
На линиях охлаждающей воды (вход и выход): запорная арматура, манометры, термометры. Воздушник — в верхней точке водяного тракта (обычно в распределительной камере). Дренажный вентиль — в нижней точке. При вертикальной компоновке труб — предусмотреть обратный клапан для предотвращения дренажа системы через конденсатор при останове.
11. Типичные проблемы КНГ: температурные напряжения, когда нужен переход на ккг
Эксплуатация КНГ выявляет несколько характерных проблем, большинство из которых связаны с температурными режимами.
Проблема 1: Течь вальцовочных соединений трубок
Причина: многократные пуски/остановы с резкими изменениями температуры (термоудары). Кожух и трубки расширяются по-разному, вальцованные соединения трубок в решётках теряют плотность. Решение при единичных случаях: подвальцовка трубок. При массовой течи — признак чрезмерных ΔT металлов → необходимо перейти на ккг или КП. Профилактика: предусмотреть медленный прогрев аппарата при пуске (скорость роста температуры < 5 °C/мин).
Проблема 2: Трещины сварных швов трубных решёток
Причина: постоянные циклические термические напряжения при работе в режиме ΔT > 50 °C. Кожух «тянет» решётки в одну сторону, трубки — в другую. После нескольких тысяч циклов пуск/останов — усталостная трещина. Решение: если ΔT металлов превышает 50–60 °C в эксплуатации — КНГ неправильно подобран. Требуется замена на ккг с компенсатором или КП.
Если наблюдается: 1) регулярная течь вальцовочных соединений (чаще 1 раза в год); 2) трещины в зоне приварки решёток к кожуху; 3) расчётный ΔT металлов превышает 50 °C — необходимо немедленно пересмотреть выбор типа конденсатора.
Проблема 3: Затопление нижних рядов трубок конденсатом
Причина: недостаточный уклон при монтаже или засорение конденсатоотводчика. Нижние ряды трубок погружены в конденсат, который не участвует в теплообмене → снижение эффективной площади теплообмена на 10–30%. Решение: проверить уклон аппарата (должен быть 1/100 минимум), промыть или заменить конденсатоотводчик.
Проблема 4: Неконденсируемые газы в пространстве пара
Воздух и другие неконденсируемые газы накапливаются в застойных зонах межтрубного пространства, образуя «воздушные подушки» с нулевым коэффициентом теплопередачи. Эффект: снижение теплообмена и колебания давления в системе. Решение: обеспечить постоянную продувку воздушника из верхней точки межтрубного пространства — маленький дренажный кран, открытый на 1/4 оборота в работе.
12. 3 кейса применения: нефтехимия / теплоснабжение / холодильная установка
Задача: конденсировать пары бензола G = 500 кг/ч при P = 0.12 МПа, Tнас = 82 °C. Охлаждение оборотной водой t₁ = 25 °C → t₂ = 45 °C.
Почему выбрали КНГ (а не ккг/КП): ΔT металлов = 82 − 35 = 47 °C (вода средняя 35 °C) — в пределах нормы для КНГ. Давление низкое, загрязнений мало, механическая очистка не нужна.
Подобранный типоразмер: КНГ 426×4000-М (кожух 426 мм, длина 4000 мм, углеродистая сталь), F = 50 м². Трубки 20×2 мм, треугольное расположение, 2 хода воды.
Результат: аппарат работает 7 лет без ремонта, ΔT подтверждён замером в первый год эксплуатации (46 °C).
Задача: конденсировать пар P = 0.4 МПа (T_нас = 143 °C), G = 1500 кг/ч. Нагрев воды ГВС от 15 °C до 60 °C. Ограниченная площадь — требуется горизонтальный аппарат, высота зала 5 м.
Выбор типа: ΔT металлов: кожух ≈ 140 °C (пар), трубки средн. ≈ 37 °C (вода) → ΔT ≈ 103 °C. Это превышает лимит для КНГ! Выбран ккг (горизонтальный с линзовым компенсатором).
Важный момент: при первоначальном проектировании был заложен КНГ, но теплотехнический расчёт ΔT_металлов выявил необходимость замены на ккг. Экономия на замене типа аппарата: 0. Дополнительная стоимость компенсатора: +18%. Это типичный пример, когда расчёт ΔT обязателен.
Результат: ккг 325×3000 с линзовым компенсатором, работа 5 лет без дефектов вальцовочных соединений.
Задача: конденсировать аммиак R717, P_конд = 1.4 МПа (T_конд = 36 °C), тепловая нагрузка Q = 1 200 кВт. Охлаждение оборотной водой t₁ = 22 °C → t₂ = 32 °C.
Почему КНГ (а не КП): аммиак при 36 °C, вода средняя 27 °C → ΔT металлов = 36 − 27 = 9 °C — минимальное напряжение. Давление 1.4 МПа — в рамках допустимого для КНГ. Среда (аммиак) — чистая, механическая очистка не нужна.
Особенности: трубки — сталь 20 (медь запрещена!), уплотнения — паронит. Расчётная поверхность: F = Q / (K·LMTD) = 1 200 000 / (900 × 9.7) = 137 м². Подобран КНГ 630×6000-М (150 м², с запасом 10%).
Результат: аппарат в эксплуатации 4 года, проблем нет. Коэффициент теплопередачи замерен при пуске: K = 870 Вт/(м²·К) — соответствует расчёту.
