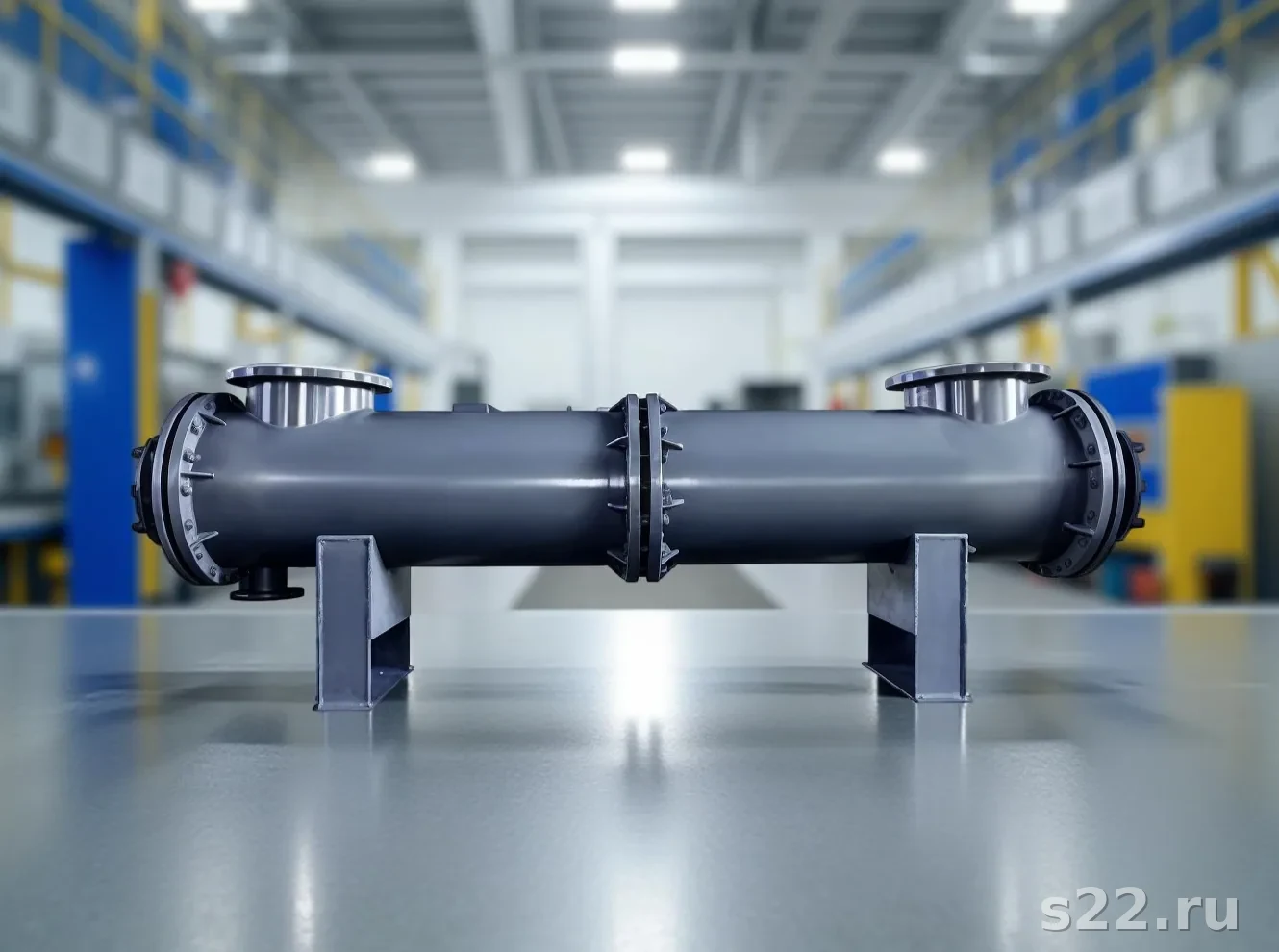

1. Зачем вообще нужна термокомпенсация в КТО
В кожухотрубном теплообменнике горячий и холодный теплоносители разделены трубками: один идёт внутри трубок, второй — в межтрубном пространстве между трубками и кожухом. При работе трубки нагреваются сильнее (или слабее), чем кожух — в зависимости от того, где горячий поток. Металл расширяется пропорционально температуре: коэффициент линейного расширения углеродистой стали — около 12·10⁻⁶ °C⁻¹.
При длине аппарата 4 м и разнице температур между трубками и кожухом 100°C абсолютное расхождение составит: ΔL = 4000 мм × 12×10⁻⁶ × 100 = 4,8 мм. Это немного, но при жёстком закреплении обеих трубных решёток (как в КНГ) такое расхождение создаёт осевые напряжения в трубках и решётках, достигающие сотен МПа. Результат — деформация, трещины в сварных швах, течи.
Существуют три конструктивных решения: 1) оставить пучок жёстким (КНГ/КНВ) при малых ΔT до 40–50°C; 2) поставить компенсатор на кожух (ккг/ккв); 3) сделать одну решётку плавающей (КП). О выборе между решениями 2 и 3 — вся эта статья. Подробная карта всех типов КТО: «Карта сущностей и типов теплообменников».
Если ΔT < 40–50°C — рассмотрите КНГ (без компенсатора и без плавающей головки): самый простой и дешёвый тип. Компенсатор и плавающая головка нужны только при реальном риске термических напряжений. Подробнее о выборе типа: «15 ошибок выбора КТО».
2. Компенсатор на кожухе (ккг/ккв): как работает
В теплообменниках типа ккг (горизонтальный) и ккв (вертикальный) трубный пучок, как и в КНГ, жёстко закреплён с обеих сторон трубными решётками, приваренными к кожуху. Отличие — в кожухе встроен один или несколько линзовых компенсаторов: кольцевых гофрированных элементов из тонкой стали, способных упруго сжиматься или растягиваться в осевом направлении.
Упругий кольцевой элемент (одна или несколько «линз»-полуторов), сваренный в стенку кожуха. При тепловом расширении кожух или трубки изменяют длину — линза деформируется, поглощая это изменение без передачи напряжений на трубные решётки. Обычно 1–3 линзы, компенсируют ΔL до 10–20 мм, что соответствует ΔT между пучком и кожухом 80–120°C для аппаратов длиной 4–6 м.
По ГОСТ 15122-79 обозначения: ккг — компенсатор кожуховый горизонтальный; ккв — то же, вертикальный. В зарубежных стандартах TEMA ближайший аналог — тип BEW (Fixed Tubesheet with Expansion Joint). Подробно об обозначениях читайте в статье «Обозначения и синонимы КНГ, КВГ, ккг, КВК».
Ключевые характеристики ккг: трубный пучок не извлекается из кожуха без разрушения сварных швов; межтрубное пространство доступно только через химическую промывку; стоимость и габариты близки к КНГ; рабочее давление — до 1,6–4 МПа в зависимости от типоразмера.
Задача: Подогрев ГВС от сетевой воды 90/70°C до 60°C. ΔT между потоками: ~50–70°C. Расход ГВС: 4 м³/ч.
Решение: Аппарат ккг 500-4,0-М1-6/25Г-4-1 (диаметр 500 мм, F = 4 м², кожух Ст20, трубки нержавеющая 316L для питьевой воды). Линзовый компенсатор компенсирует тепловое расширение при циклах нагрева/охлаждения.
Результат: Аппарат работает 8 лет без замены пучка, обслуживание — раз в 2 года химпромывка трубного пространства.
3. Плавающая головка (КП): конструкция и принцип
В теплообменнике типа КП одна трубная решётка (передняя, стационарная) жёстко приварена к кожуху — к ней подключаются трубные штуцеры. Вторая решётка (задняя, «плавающая») не закреплена: она свободно скользит в осевом направлении внутри специальной задней крышки увеличенного диаметра или удерживается разъёмным затворным кольцом.
Конструктивный узел кожухотрубного теплообменника, в котором задняя трубная решётка не закреплена жёстко к кожуху и может свободно перемещаться в осевом направлении. Трубный пучок при тепловом расширении удлиняется на любую величину без возникновения термических напряжений. Аппарат полностью разборен: трубный пучок извлекается для механической чистки и инспекции.
Стандарт ГОСТ 15122-79 обозначает такие аппараты буквой КП. В TEMA — типы AES и BES (буква S — Split Backing Ring Floating Head, плавающая головка с разборным опорным кольцом). Именно AES/BES — самые распространённые типы в нефтепереработке и химической промышленности.
Ключевые характеристики КП: трубный пучок полностью извлекается через заднюю крышку; доступна механическая очистка трубок и межтрубного пространства; нет ограничений на тепловое расширение; сложнее конструкция — есть зона сальникового или разборного уплотнения плавающей головки; стоимость на 30–60% выше КНГ/ккг аналогичной площади.
Задача: Охлаждение горячего нефтяного конденсата 260°C до 80°C. ΔT = 180°C. Среда содержит механические примеси и смолы — требуется регулярная мехочистка межтрубного пространства.
Решение: КП 800-16,0-М2-16/25Г-2-2 (диаметр 800 мм, F = 16 м², материал — нержавеющая сталь AISI 316L). Плавающая головка снимает термические напряжения при ΔT 180°C; ежеквартально извлекается трубный пучок для струйной очистки.
Результат: Стабильная мощность теплообмена 3 года без переборки, снижение времени ТО на 40% по сравнению с предыдущим ккг (у которого пучок не извлекался).
4. Детальное сравнение: 12 критериев
Ниже — систематическое сравнение компенсаторного теплообменника (ккг/ккв) и теплообменника с плавающей головкой (КП) по 12 ключевым критериям. Для каждого критерия указан победитель.
| Критерий | ккг (компенсатор на кожухе) | КП (плавающая головка) |
|---|---|---|
| Допустимый ΔT | До ~100°C (1–3 линзы) | До 400–500°C, практически неограниченно |
| Тепловое удлинение пучка | Ограничено упругостью компенсатора | Неограниченное, пучок свободно скользит |
| Разборность пучка | Нет (приварен к кожуху) | Да, пучок полностью извлекается |
| Механическая очистка трубок | Только со стороны крышек; межтрубное — нет | Механическая + химическая, трубки и межтрубное |
| Загрязнённые среды | Нет (межтрубное не чистится механически) | Да, для загрязнённых сред оптимален |
| Стоимость | Ниже (~100% базы) | Выше (~130–160% от стоимости ккг) |
| Сложность конструкции | Ниже (нет плавающего узла) | Выше (плавающая решётка, затворное кольцо) |
| Обслуживание | Проще (только химпромывка) | Сложнее (разборка затвора при каждой ревизии) |
| Риск утечки | Низкий (нет разборных соединений внутри кожуха) | Есть зона уплотнения плавающей головки |
| Стандарт ГОСТ | ккг / ккв (ГОСТ 15122-79) | КП (ГОСТ 15122-79) |
| Аналог TEMA | BEW (с компенсатором на кожухе) | AES / BES (плавающая головка) |
| Габариты (при одинаковой F) | Меньше (нет задней крышки большого диаметра) | Больше (задняя крышка увеличенного диаметра) |
ккг выигрывает там, где важны цена, простота и достаточен умеренный ΔT. КП выигрывает там, где высокий ΔT, загрязнённые среды или обязательна периодическая механическая чистка пучка. По остальным критериям — компромисс в пользу конкретных условий задачи.
5. Когда выбирать ккг: условия и ограничения
Компенсаторный теплообменник ккг/ккв — правильный выбор, если одновременно выполняются следующие условия:
- Разность средних температур потоков не превышает 80–100°C (для стандартных 1–3-линзовых компенсаторов)
- Теплоносители чистые или слабозагрязнённые (нет взвеси, смол, волокон, которые потребуют механической чистки межтрубного пространства)
- Химическая промывка достаточна для поддержания чистоты межтрубного пространства
- Рабочее давление до 1,6–4,0 МПа (зависит от типоразмера)
- Важна экономия: бюджет ограничен, ΔT не требует КП
Типичные применения ккг: горизонтальные и вертикальные ИТП/ЦТП жилых домов и офисных зданий; системы ГВС с сетевым теплоносителем 70–130°C; промышленные охладители чистой воды; паровые подогреватели при давлении пара до 1,2 МПа и температуре до 190°C.
Не применяйте ккг при ΔT > 100°C — линзовый компенсатор не рассчитан на такое расширение и может разрушиться (усталостное разрушение металла линзы). Также не применяйте ккг при среде с механическими загрязнениями в межтрубном пространстве: промыть его без извлечения пучка невозможно. Типичная ошибка разобрана в статье «15 ошибок выбора КТО».
6. Когда выбирать КП: условия и ограничения
Теплообменник с плавающей головкой КП необходим при хотя бы одном из следующих условий:
- ΔT между горячим и холодным потоком превышает 100°C — деформация при жёстком или компенсаторном закреплении пучка недопустима
- Среда содержит загрязнения, которые требуют механической очистки межтрубного пространства (нефтепродукты, шлам, взвесь, волокна)
- Технологический регламент предписывает регулярную ревизию трубного пучка с его извлечением (нефтеперерабатывающие заводы, химические производства, пищевая промышленность)
- Рабочая температура горячего потока выше 200°C (пар высокого давления, горячие углеводороды)
- Планируется замена трубного пучка без замены кожуха — только в КП пучок сменяется как сборочная единица
Типичные применения КП: нефтепереработка (охладители и конденсаторы углеводородов); химические производства (кислоты, растворители); пищевая промышленность (пастеризаторы при регулярной стерилизации); энергетика (паровые конденсаторы при Т > 200°C); установки с пиковым паром. Связанные материалы: каталог КТО Alfa Laval с типами плавающей головки.
7. Обслуживание и ремонт: ккг vs КП
Различие в конструкции прямо влияет на трудоёмкость технического обслуживания.
Обслуживание ккг
- Снятие крышек (распределительных камер) с обоих торцов — доступ к торцам трубок
- Промывка трубного пространства ёршиком или гидроструйным методом через торцы
- Химическая промывка межтрубного пространства циркуляцией реагента
- Гидравлическое испытание после сборки
- Трудоёмкость на одну ревизию: 4–8 человеко-часов при диаметре до 600 мм
Обслуживание КП
- Снятие задней крышки увеличенного диаметра (болтовой фланец)
- Разборка затворного кольца плавающей головки
- Извлечение трубного пучка (требуется длина свободного пространства ≥ длины аппарата)
- Механическая чистка трубок и межтрубного пространства
- Замена уплотнений плавающей головки (при необходимости)
- Сборка в обратном порядке; гидравлическое испытание обоих пространств
- Трудоёмкость: 8–24 человеко-часа при диаметре 500–800 мм, требуется кран или стропальщик
Таким образом, ккг проще в обслуживании при условии, что среда не требует мехочистки. КП — трудоёмче, но при регулярной необходимости чистки пучка это единственный реальный вариант. Подробнее о числе ходов и их влиянии на обслуживание: «Сколько ходов: когда увеличивать».
8. Стоимость: ккг дешевле, КП разборнее
Ориентировочное соотношение стоимости при одинаковой площади теплообмена и материале:
| Тип | Относительная стоимость | Основные статьи удорожания |
|---|---|---|
| КНГ (без компенсатора) | 100% (база) | — |
| ккг (компенсатор на кожухе) | 110–120% | Изготовление линзового компенсатора |
| КП (плавающая головка) | 130–160% | Плавающая решётка, задняя крышка большого диаметра, затворное кольцо, дополнительные уплотнения |
При выборе «ккг или КП» нужно учитывать не только первоначальную стоимость, но и стоимость жизненного цикла: если при использовании ккг потребуется химическая промывка 4 раза в год вместо одной механической чистки пучка в КП — суммарные затраты за 10 лет могут оказаться в пользу КП. Для расчёта TCO обращайтесь к нам: бесплатный расчёт теплообменника.
Для сравнения с пластинчатым теплообменником (особенно в ИТП) — см. статью «КТО против ПТО»: пластинчатые аппараты при мощности до 300–500 кВт и чистых средах зачастую дешевле обоих вариантов КТО.
9. Decision table: задача → выбор
Используйте эту таблицу для быстрого предварительного выбора. Если условие выполняется — следуйте рекомендации. При нескольких условиях выбирайте по самому жёсткому.
| Условие задачи | Рекомендация | Обоснование |
|---|---|---|
| ΔT < 50°C, чистые среды | КНГ (без компенсатора) | Нет риска термических напряжений, компенсатор излишен |
| 50°C < ΔT < 100°C, чистые среды | ккг | Линзовый компенсатор справляется; дешевле КП |
| ΔT > 100°C | КП | Компенсатор не рассчитан на такое расширение |
| Загрязнённая среда (нефть, шлам, взвесь), нужна мехочистка | КП | Только КП допускает извлечение пучка для мехочистки |
| Нефтехимия, высокая температура (> 200°C) | КП (Ti или AISI 316L) | ΔT и среда требуют разборной конструкции |
| ИТП/ЦТП, чистая сетевая вода, ΔT < 80°C | ккг (или ПТО при F < 5 м²) | ккг оптимален; ПТО — если мощность < 300 кВт |
| Бюджетное решение при умеренном ΔT | ккг | На 30–50% дешевле КП при равной F |
| Пар высокого давления > 150°C в межтрубном | КП | ΔT между паром и холодным теплоносителем обычно > 100°C |
10. Алгоритм выбора + чек-лист
Последовательность шагов для выбора между ккг и КП для конкретной задачи:
- Определите ΔT — разницу между средней температурой горячего и холодного потоков. Если > 100°C — только КП.
- Оцените загрязнённость сред — есть ли в межтрубном пространстве загрязнения, требующие мехочистки? Если да — только КП.
- Проверьте технологический регламент — обязательна ли периодическая ревизия пучка? Если да — только КП.
- Если ΔT < 100°C и среды чистые — выбирайте ккг. Сэкономите 30–50% от стоимости КП.
- Проверьте ΔT < 50°C — если так, рассмотрите КНГ (ещё дешевле, без компенсатора).
- Для мощности < 300 кВт при чистых средах сравните с пластинчатым ТО — ПТО зачастую дешевле.
- Уточните материал: трубки ккг и КП доступны в Ст20, AISI 304, AISI 316L, Ti Grade 2 — выбор по химическому составу среды.
Чек-лист перед заказом
- Измерена / рассчитана разность температур ΔT (горячий поток − холодный поток)
- Проведён химический анализ теплоносителей (pH, хлориды, жёсткость, механические примеси)
- Определена необходимость механической чистки межтрубного пространства
- Проверен технологический регламент на обязательность ревизии пучка
- Оценены рабочее давление и температура в каждом пространстве
- Выбран тип: КНГ / ккг / КП — с обоснованием по ΔT и загрязнённости
- Выбран материал трубок и кожуха по составу среды
- Сравнена стоимость жизненного цикла (не только CAPEX, но и OPEX — обслуживание)
- Запрошен расчёт площади теплообмена и подбор типоразмера по ГОСТ 15122-79
- Проверена наличие аппарата на складе или срок изготовления
Бесплатный расчёт и подбор конкретного типоразмера — на странице расчёт теплообменника или оставьте заявку в форме ниже. Также полезно ознакомиться с расширенной картой типов: «Кожухотрубный теплообменник: типы, устройство, применение».
