1. Что определяет выбор материала охладителя

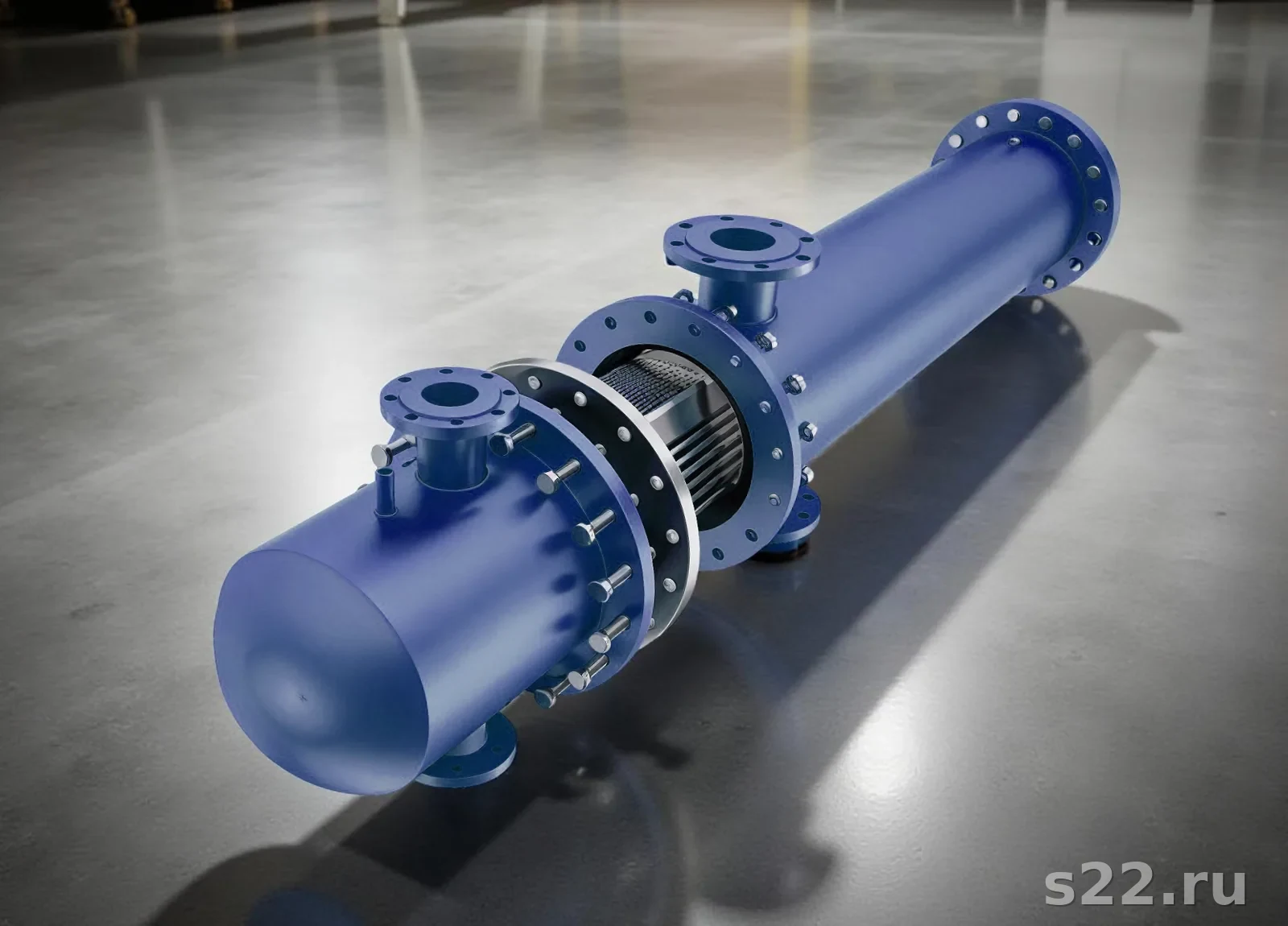

Материал трубок кожухотрубного охладителя определяет 70–80% его эксплуатационного ресурса. Кожух и трубные решётки чаще изготавливают из углеродистой стали — агрессивная среда контактирует преимущественно с внутренней поверхностью трубок. Поэтому именно материал трубок задаёт стоимость и ресурс аппарата.
Рабочая среда — жидкость или газ, проходящий через трубки охладителя. Характеризуется тремя ключевыми параметрами: концентрация хлоридов (мг/л Cl⁻), pH и рабочая температура.
Коррозионная агрессивность среды определяет минимально допустимый класс материала. Недооценка агрессивности — главная причина досрочных коррозионных отказов охладителей на промышленных объектах.
При выборе материала учитывают следующие факторы:
- Концентрация хлоридов — основной фактор для нержавеющих сталей: при превышении порогового значения развивается питтинговая коррозия
- pH среды — кислые среды (pH < 5) ускоряют общую коррозию, щелочные (pH > 10) опасны для алюминиевых и медных сплавов
- Температура — повышение T на каждые 10°C ускоряет коррозию в 1,5–2 раза (правило Вант-Гоффа)
- Скорость потока — высокая скорость провоцирует эрозионную коррозию, особенно для CuNi-сплавов
- Наличие H2S, CO2, O2 — растворённые газы резко повышают коррозионную активность
- Совместимость материалов — контакт разных металлов приводит к гальванической коррозии
Питтинговая коррозия — локальное точечное разрушение пассивного оксидного слоя на поверхности металла. Хлорид-ионы Cl⁻ пробивают пассивный слой в дефектных точках, образуя питты (язвы) глубиной 0,1–2 мм при ничтожной общей коррозии.
Опасность: питтинг развивается незаметно, визуально трубка выглядит целой, но сквозное разрушение происходит неожиданно. Характерна для аустенитных нержавеющих сталей при наличии хлоридов и кислорода.
PREN (Pitting Resistance Equivalent Number) — расчётный показатель для сравнения питтинговой стойкости нержавеющих сталей.
Формула: PREN = %Cr + 3,3 × %Mo + 16 × %N
AISI 304: Cr≈18%, Mo≈0% → PREN ≈ 18–20. AISI 316L: Cr≈17%, Mo≈2,5% → PREN ≈ 24–26. Практическое правило: PREN > 40 — стойкость в морской воде; PREN 25–40 — хлориды до 1000 мг/л.
2. Углеродистая сталь 20 и 09Г2С: когда применима
Углеродистые стали — наиболее распространённый материал кожухов и трубных решёток охладителей. В качестве материала трубок применяются при строго ограниченных условиях. По ГОСТ 8734 трубки из стали 20 производятся в широком диапазоне диаметров (16–57 мм), что обеспечивает доступность и низкую стоимость.
Сталь 20: область применения
Сталь 20 (аналог C22 по DIN) применяют для охлаждения масла, конденсата, нейтральных жидкостей и газов при следующих условиях: рабочая температура до +475°C, давление до 16 МПа, содержание хлоридов не более 50 мг/л, pH 6,5–9,0. Скорость общей коррозии в обессоленной воде — 0,03–0,08 мм/год, срок службы трубок при деаэрации воды — 8–12 лет.
Сталь 09Г2С: преимущества перед сталью 20
Сталь 09Г2С содержит 1–2% марганца, что обеспечивает повышенную ударную вязкость при низких температурах (до -70°C). Применяется в охладителях для крайнего климата, сжиженного газа и криогенных установок. По коррозионной стойкости 09Г2С практически не отличается от стали 20 — те же ограничения по хлоридам и pH.
Углеродистая сталь в воде с содержанием O2 > 0,1 мг/л без ингибиторов корродирует со скоростью 0,1–0,3 мм/год. При Cl⁻ > 100 мг/л и нейтральном pH скорость коррозии возрастает до 0,5–1,0 мм/год — трубки с толщиной стенки 2 мм выйдут из строя через 2–4 года.
Обязательные условия применения стальных трубок в системах водяного охлаждения: деаэрация или ингибирование коррозии (анодные или катодные ингибиторы), контроль pH и жёсткости воды.
Для охлаждения масла (маслоохладители компрессоров, турбин, редукторов) сталь 20 остаётся оптимальным выбором: масло не агрессивно к углеродистой стали, стоимость аппарата минимальна. Подробнее о кожухотрубных теплообменниках — конструктивных типах и применении.
↑ К оглавлению3. Нержавеющая AISI 304: преимущества и ограничения
AISI 304 (отечественный аналог — 08Х18Н10 по ГОСТ) — наиболее распространённая нержавеющая сталь для теплообменного оборудования. Содержит 18% хрома и 10% никеля, без молибдена. Пассивный оксидный слой (Cr2O3) обеспечивает высокую стойкость к общей коррозии в нейтральных и слабокислых средах.
Область надёжного применения AISI 304
- Пресная вода с Cl⁻ < 150 мг/л и pH 6–10 при T < 40°C
- Пищевые продукты, молоко, соки, пиво — нейтральные органические среды
- Разбавленные неокисляющие кислоты при T < 30°C
- Азотная кислота (HNO3) до 65% концентрации
- Масла и нефтепродукты без хлорорганических примесей
- Газы (воздух, N2, CO2) без H2S и хлора
При концентрации Cl⁻ 200–500 мг/л и температуре выше 40°C питтинговая коррозия на AISI 304 развивается за 3–12 месяцев. Питты проникают через стенку трубки (1,5–2 мм) за 6–18 месяцев, после чего охладитель начинает течь. Внешне трубка остаётся блестящей — визуальная диагностика до пробоя практически невозможна.
При хлоридах 500–1000 мг/л и T > 50°C питтинг возможен даже при кратковременных нарушениях водоподготовки. AISI 304 — не подходит для охлаждения морской водой, рассолами и хлорированной водой бассейнов.
При выборе между 304 и более стойкими материалами руководствуются анализом воды: если Cl⁻ < 100 мг/л и температура ниже 35°C — 304 даёт хороший ресурс 15–20 лет. Сравнение материалов по применению и стойкости см. в статье материалы по типам: 316L, CuNi, Ti.
↑ К оглавлению4. Нержавеющая AISI 316L: расширенная стойкость
AISI 316L (08Х17Н13М2 по ГОСТ) отличается от 304 добавкой 2–3% молибдена. Молибден стабилизирует пассивный слой в присутствии хлоридов и повышает потенциал питтинга на 200–300 мВ. Суффикс «L» (Low carbon) означает пониженное содержание углерода (< 0,03%), что предотвращает сенсибилизацию — выпадение карбидов хрома по границам зёрен при сварке.
Практические преимущества 316L перед 304
- Допустимые хлориды: до 1000 мг/л Cl⁻ при T < 50°C (против 200 мг/л для 304)
- Стойкость в слабых кислотах: H2SO4 до 5%, H3PO4 до 10%, уксусная кислота
- Отсутствие межкристаллитной коррозии в зонах сварки (благодаря L-grade)
- Стойкость к морской воде при T < 30°C и умеренных скоростях потока
- Применение в фармацевтике, пищевой промышленности, химии
При хлоридах 300–800 мг/л и температуре 40–60°C 316L остаётся надёжным материалом при условии: скорость потока в трубках 1–2,5 м/с (промывает отложения), pH 7–9, отсутствие застойных зон. Застойные зоны при тех же хлоридах провоцируют щелевую коррозию.
Для водооборотных систем промышленных предприятий с подпиткой городской водопроводной водой (Cl⁻ обычно 100–250 мг/л) — 316L является оптимальным и экономически обоснованным выбором.
Стоимость 316L выше стоимости 304 на 30–50%. При этом разница в цене охладителя в целом составляет 15–25%, поскольку остальные элементы (кожух, крышки, фланцы) остаются стальными. Сравнение охладителей для конденсаторов по материалам — в статье материалы и коррозия для конденсаторов.
Нужен подбор материала под вашу среду? Укажем конкретный сплав с обоснованием.
Получить рекомендацию5. Медно-никелевые сплавы CuNi 90/10 и 70/30
Медно-никелевые сплавы (купроникель) используются в судостроении и морской промышленности с 1960-х годов. Два основных состава: CuNi 90/10 (10% Ni) и CuNi 70/30 (30% Ni). Оба сплава образуют на поверхности плотную оксидно-гидроксидную плёнку Cu2O, устойчивую в морской воде.
CuNi 90/10 (Cu-10Ni)
Наиболее распространён благодаря оптимальному соотношению цена/стойкость. Допустимая концентрация хлоридов — до 2000 мг/л Cl⁻; максимальная скорость потока — 2 м/с (выше — эрозионная коррозия). Ресурс в морской воде при нормальных скоростях — 15–20 лет. Применяется в охладителях судовых дизелей, компрессоров на прибрежных объектах.
CuNi 70/30 (Cu-30Ni)
Повышенное содержание никеля (30%) обеспечивает лучшую стойкость к питтингу и эрозии. Допустимые хлориды — до 3000 мг/л, максимальная скорость — 3 м/с, ресурс в морской воде — 20–25 лет. Предпочтителен для высокоскоростных потоков и особо агрессивных морских сред (тропический климат, загрязнённая морская вода).
Аммиак (NH3) и аммиачные растворы вызывают коррозионное растрескивание под напряжением (SCC) всех медных сплавов. При концентрации NH3 > 0,5 мг/л разрушение трубок возможно за несколько суток. Это относится к CuNi 90/10, CuNi 70/30, латуни и бронзе.
Для охладителей аммиачных компрессоров (холодильные установки, хладобойни, химические производства) применяют исключительно сталь 20 или AISI 316L. Проверьте: нет ли аммиака в охлаждаемой среде или в охлаждающей воде (аммиак используется как ингибитор коррозии в некоторых системах водоподготовки).
В первые 2–3 недели эксплуатации на поверхности CuNi формируется защитная плёнка. В этот период необходимо выдерживать скорость потока в пределах 0,5–1 м/с. Пуск на полной скорости разрушает формирующийся защитный слой и сокращает ресурс аппарата в 2–3 раза.
CuNi нельзя применять в одной цепи с алюминием без изоляции — возникает гальваническая пара с разностью потенциалов 0,6–0,8 В, что ускоряет коррозию алюминия. Подробнее о качестве охлаждающей воды и совместимости материалов — в статье качество воды для конденсаторов.
↑ К оглавлению6. Титан Grade 2: максимальная стойкость
Титан Grade 2 (ASTM B338, ВТ1-0 по ГОСТ) — непревзойдённый материал для охладителей в агрессивных средах. Оксидный слой TiO2 исключительно стоек к хлоридам, морской воде, большинству кислот и окислителей. Скорость коррозии в морской воде — менее 0,002 мм/год, что соответствует ресурсу более 1000 лет для трубки 1 мм.
Области применения титана в охладителях
- Морская вода — при любых концентрациях хлоридов и температурах до +120°C
- Рассолы и технологические растворы с высоким содержанием Cl⁻
- Хлорная вода, хлорированные растворы — стоек при T < 130°C
- Азотная кислота (HNO3) всех концентраций, в том числе дымящая
- Хромовая кислота, перекись водорода
- Производство хлора и каустической соды (электролизные производства)
- Нефтехимия: охладители гидрокрекинга и риформинга при наличии хлоридов
При стоимости трубного пучка из CuNi 70/30 условно 400 000 руб. и ресурсе 18 лет против пучка из титана за 750 000 руб. и ресурсом 35 лет — за 35 лет CuNi потребует 2 замены (800 000 руб.), титан — 0. Экономия на дистанции — 50 000 руб., не считая остановок производства для замены.
Дополнительный аргумент: при агрессивной среде надёжность работы критичнее экономии на металле. Аварийная остановка производства на 2–3 суток для замены пучка обходится дороже разницы в стоимости материалов.
Ограничения титана
Титан не стоек к концентрированной серной кислоте (> 5%), плавиковой кислоте (HF) и щелочным растворам при T > 80°C. При наличии H2 в кислых средах возможно водородное охрупчивание, хотя для охладителей это редкая ситуация. Высокая стоимость материала (в 5–8 раз дороже 316L) ограничивает применение — экономически оправдан только при подтверждённой агрессивности среды.
Заказать расчёт охладителя с указанием материала трубок можно через сервис расчёт кожухотрубного теплообменника — указываем состав среды, получаем рекомендацию по материалу и предварительную стоимость.
↑ К оглавлению7. Decision table: среда — материал — ограничения
Практическая таблица для первичного выбора материала трубок охладителя. Окончательный выбор требует полного анализа состава среды, включая растворённые газы, примеси и температурный профиль. Смотрите также обзорную таблицу по материалам конденсаторов — принципы выбора аналогичны.
| Рабочая среда | Рекомендуемый материал | Ресурс | Ключевые ограничения |
|---|---|---|---|
| Масло техническое, конденсат нейтральный | Сталь 20 / 09Г2С | 8–12 лет | pH 6,5–9; Cl⁻ < 50 мг/л; деаэрация |
| Пресная вода, Cl⁻ < 150 мг/л, T < 40°C | AISI 304 | 15–20 лет | Не допускать Cl⁻ > 200 мг/л при нагреве |
| Вода оборотная, Cl⁻ 150–800 мг/л, T до 60°C | AISI 316L | 15–20 лет | pH 7–9; нет застойных зон; v > 0,8 м/с |
| Морская вода, Cl⁻ до 2000 мг/л | CuNi 90/10 | 15–20 лет | v < 2 м/с; нет NH3; нет сульфидов |
| Морская вода загрязнённая, Cl⁻ до 3000 мг/л | CuNi 70/30 | 20–25 лет | v < 3 м/с; нет NH3; нет сульфидов |
| Морская вода, кислоты, хлоррастворы | Титан Grade 2 | 30–40 лет | Нет HF; H2SO4 < 5%; нет щёлочи при T > 80°C |
| Аммиак, аммиачные растворы | НЕ CuNi, НЕ латунь | — | Сталь 20 или 316L; SCC медных сплавов |
| H2SO4 < 5%, T < 30°C | AISI 316L | 10–15 лет | Строгий контроль концентрации и T |
| HNO3 любая концентрация | Титан Grade 2 или 316L | 20–35 лет | 304 — только для HNO3 до 65%; Ti — все концентрации |
| Рассолы, хлорид натрия > 1% | Титан Grade 2 | 30+ лет | Единственный надёжный вариант |
При промежуточных значениях хлоридов и неопределённом составе среды принимают более стойкий материал: стоимость апгрейда несопоставима со стоимостью внеплановой остановки и замены оборудования. Для уточнённого выбора по вашим конкретным параметрам — обратитесь к нашим инженерам.
↑ К оглавлению8. Типы коррозии в охладителях
В кожухотрубных охладителях встречаются четыре основных типа коррозии. Каждый требует собственных мер защиты — важно правильно диагностировать тип повреждения при осмотре аппарата. Методы диагностики и замены трубок описаны в разделе конструкция и обслуживание охладителей.
- Питтинговая коррозия Локальные точечные язвы на нержавейке при наличии Cl⁻ и O2. Внешне незаметна, разрушает трубку насквозь за 6–18 месяцев. Характерна для AISI 304 при Cl⁻ > 200 мг/л и T > 40°C.
- Щелевая коррозия Развивается в зазорах: под прокладками, в зоне трубка-решётка, под отложениями. В щели накапливаются Cl⁻ и падает pH. Начинается при вдвое меньших хлоридах, чем питтинг. Профилактика: нет застойных зон, регулярная промывка.
- Эрозионная коррозия Совместное действие механического износа (высокая скорость, турбулентность) и коррозии. Характерные зоны: первые 100–200 мм трубок от входа. Критична для CuNi при v > 2 м/с (90/10) или v > 3 м/с (70/30).
- Межкристаллитная коррозия Разрушение по границам зёрен стали в зонах сварки — результат сенсибилизации при T 450–850°C (выпадение карбидов хрома). Предотвращается применением L-grade сталей (316L, 304L) или стабилизированных марок (321, 347).
При контакте двух разных металлов в электролите (вода) образуется гальваническая пара. Менее благородный металл (анод) корродирует ускоренно. Примеры опасных пар: сталь + медь (разность потенциалов 0,4–0,5 В), алюминий + CuNi (0,6–0,8 В), сталь + нержавейка в солёной воде.
Защита: не допускать прямого контакта разных металлов через диэлектрические прокладки, применять протекторную защиту (цинковые аноды) в трубных решётках из бронзы или нержавейки при стальном кожухе.
9. Как хлориды разрушают нержавейку: пороги и скорости
Хлорид-ионы — главный враг аустенитных нержавеющих сталей. Механизм атаки: Cl⁻ проникают через дефекты пассивного слоя и вытесняют кислород из зоны коррозии, препятствуя репассивации. В образовавшемся питте формируется кислая среда (pH 2–3), которая ещё быстрее растворяет металл.
| Материал | Cl⁻, мг/л | T, °C | Результат | Время до отказа |
|---|---|---|---|---|
| AISI 304 | < 100 | любая | Стоек, ресурс 15–20 лет | — |
| AISI 304 | 100–200 | < 40°C | Допустимо с мониторингом | 15–20 лет |
| AISI 304 | 200–500 | > 40°C | Питтинг | 3–12 месяцев |
| AISI 304 | > 500 | > 40°C | Быстрый питтинг | 1–4 месяца |
| AISI 316L | < 500 | < 50°C | Стоек, ресурс 15–20 лет | — |
| AISI 316L | 500–1000 | < 60°C | Риск щелевой коррозии | 5–15 лет |
| AISI 316L | > 1500 | > 60°C | Питтинг, щелевая коррозия | 1–3 года |
| CuNi 90/10 | до 2000 | до 50°C | Стоек при v < 2 м/с | — |
| CuNi 70/30 | до 3000 | до 60°C | Стоек при v < 3 м/с | — |
| Титан Grade 2 | любая | до 120°C | Стоек без ограничений по Cl⁻ | — |
В системах водоснабжения периодически происходят залповые увеличения хлорирования воды (профилактика бактерий). Концентрация Cl⁻ может кратковременно вырастать в 3–5 раз. Если охладитель работает в режиме, близком к пороговому значению для 316L, такой залп может инициировать питты, которые затем развиваются при нормальных концентрациях.
Решение: при нестабильном качестве воды закладывайте двукратный запас по допустимым хлоридам или устанавливайте мониторинг хлоридов на входе в охладитель.
Для контроля состояния трубок применяют вихретоковый контроль (ВТК) — метод неразрушающего контроля, позволяющий обнаружить питты глубиной от 0,3 мм без демонтажа пучка. Рекомендуемая периодичность ВТК для охладителей в зонах риска — 1 раз в 2 года.
↑ К оглавлению10. Кейс 1: подбор материала для охладителя морской воды
Объект: Газовая платформа, охладитель газа компрессора ДКС, охлаждение морской водой.
Параметры среды: Морская вода Cl⁻ = 19 000–21 000 мг/л, T морской воды 12–28°C (сезонно), скорость в трубках 1,8 м/с, Q охлаждения = 1200 кВт.
Требования: Ресурс минимум 20 лет без замены трубного пучка, работа в вахтовом режиме (минимум обслуживания).
Рассматриваемые варианты:
- CuNi 90/10: Cl⁻ = 19 000–21 000 мг/л >> 2000 мг/л — не соответствует
- CuNi 70/30: Cl⁻ = 19 000–21 000 мг/л >> 3000 мг/л — не соответствует
- AISI 316L: PREN 24–26, для морской воды (Cl⁻ > 5000 мг/л) при T > 20°C — риск питтинга в любой застойной зоне
- Титан Grade 2: стоек при любых хлоридах, T до 120°C, v до 10 м/с
Решение: Трубки — Титан Grade 2, трубные решётки — Titan Grade 2, кожух — сталь 09Г2С с антикоррозионным покрытием эпоксидной смолой.
Стоимость: Охладитель с титановыми трубками (F = 180 м², 1152 трубки ∅19×1 мм, L = 3000 мм) — 4,8 млн руб. Аналогичный с CuNi 70/30 — 2,1 млн руб. (при технически возможном применении). Разница 2,7 млн руб.
Результат: Выбран титан. Срок окупаемости разницы в стоимости vs CuNi при морской воде с Cl⁻ > 15 000 мг/л — не рассчитывается, т.к. CuNi технически неприменим. Ресурс аппарата 30+ лет, первый ВТК-контроль через 10 лет — по результатам: без повреждений.
11. Кейс 2: замена стального охладителя на 316L после коррозионного отказа
Объект: Нефтехимический завод, охладитель конденсата парового риформинга, охлаждение технической водой из реки.
Параметры исходного аппарата: Трубки сталь 20, F = 85 м², Q = 420 кВт, T конденсата на входе 95°C / выходе 40°C.
История отказов: 3 пробоя трубок за 5 лет (примерно каждые 18 месяцев). Каждый раз — аварийная остановка на 4–7 суток, замена 20–40 трубок, стоимость простоя ~1,2 млн руб./сутки.
Анализ воды: Речная вода после очистки: Cl⁻ = 180–280 мг/л (сезонные колебания), pH 7,2–8,1, O2 = 3–6 мг/л (без деаэрации). Температура конденсата на стороне трубок — до 95°C.
Диагностика: Осмотр извлечённых трубок: язвенная коррозия (питтинг) на внешней поверхности трубок (со стороны охлаждающей воды), концентрация в зоне входа воды. Кислородная коррозия + хлоридный питтинг в зоне высоких температур (конденсат 95°C через стенку нагревал воду до 55–60°C в приводной зоне).
Принятые меры:
- Замена материала трубок: сталь 20 → AISI 316L (PREN 24–26)
- Установка деаэрационного модуля на линии подачи воды (O2 снижен до 0,05 мг/л)
- Перекомпоновка: горячий конденсат теперь входит с противоположной стороны, снижение T воды в приводной зоне до 35°C
- Дополнительно: переход на ингибитор коррозии ОЭДФ (2–4 мг/л)
Стоимость замены: Новый охладитель с трубками 316L — 1,85 млн руб. (против 0,92 млн руб. для стального). Переплата 0,93 млн руб. при предотвращённых потерях от 1 аварийной остановки — 5–8 млн руб.
Результат: Охладитель 316L работает 4 года без отказов. Коррозионный мониторинг через 2 года — глубина питтов на контрольных образцах: 0,02 мм (не критично). Расчётный ресурс аппарата 18–22 года.
