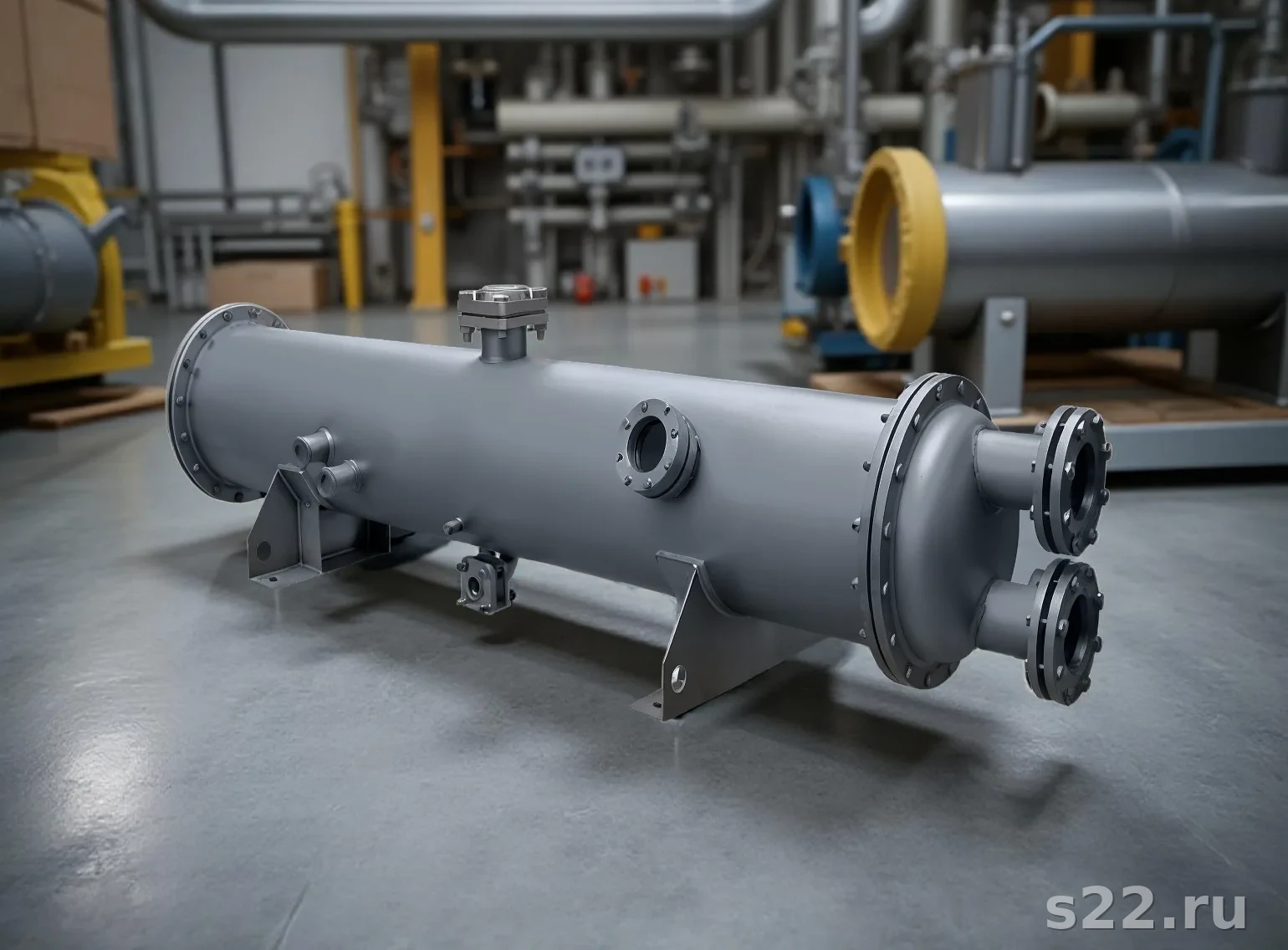

1. Типы КТО в тепловых схемах ТЭС
Тепловая схема паросиловой электростанции представляет собой замкнутый паро-водяной цикл Ренкина. Кожухотрубные теплообменники выполняют ключевые функции на каждом этапе цикла.
Давление: 0,003–0,1 бар
Расположение: горизонтальное
Трубки: латунь, титан
T воды: 30–130 °C
Пар из отборов турбины
Тип: КНВ, КНГ
T воды: 130–270 °C
Кожух: легированная сталь
Тип: КНВ с плав. головкой
T масла: 55–65 °C → 45 °C
Тип: ТСМ, ХНГ
Норматив: ГОСТ 24556
Субохлаждение: 10–20 °C
Предотвращение вскипания
Утилизация теплоты
Конденсация и возврат
Небольшие габариты
Снижение потерь пара
2. Конденсатор пара паровой турбины
Главный конденсатор паровой турбины — горизонтальный кожухотрубный теплообменник, в котором отработавший пар конденсируется на наружной поверхности трубок с охлаждающей водой. Создание вакуума на выхлопе турбины увеличивает мощность и КПД станции.
Конденсатор пара — крупнейший теплообменник на ТЭС. Его габариты определяются мощностью турбины: для блока 200 МВт площадь теплообмена составляет 6000–10 000 м², для блока 800 МВт — до 30 000 м². Конструктивно конденсатор разделён на несколько секций для возможности ремонта без останова турбины.
Параметры главного конденсатора
| Параметр | Значение | Примечание |
|---|---|---|
| Давление пара (абс.) | 0,003–0,1 бар | Глубокий вакуум |
| Температура насыщения | 24–46 °C | При P = 0,004–0,1 бар |
| Диаметр кожуха | 3000–6000 мм | Одна секция |
| Площадь одной секции | 500–3000 м² | 2–4 секции на турбину |
| Диаметр трубок | 18–25 мм | Толщина стенки 0,5–1,0 мм |
| Материал трубок (пресная вода) | ЛМцА 57-3-1 | ГОСТ 15527 |
| Материал трубок (морская вода) | МНЖ5-1, ВТ1-0 | Cu-Ni или титан |
| K теплопередачи | 3000–5000 Вт/м²·К | Конденсация пара/вода |
Падение вакуума в конденсаторе на 0,01 бар снижает мощность паровой турбины на 0,5–1% и увеличивает удельный расход тепла на 0,3–0,6%. Для блока 500 МВт это потеря 2,5–5 МВт мощности. Поддержание проектного вакуума — первостепенная задача эксплуатации.
Материалы трубок и охлаждающая вода
Выбор материала трубок конденсатора определяется составом охлаждающей воды:
- Латунь ЛМцА 57-3-1 — речная вода умеренной жёсткости, хлориды < 50 мг/л. Теплопроводность 100 Вт/м·К. Наиболее распространённый вариант для ТЭС России.
- Мельхиор МНЖ5-1 (Cu-Ni 90/10) — солоноватая и морская вода, хлориды до 20 000 мг/л. Высокая стойкость к питтинговой коррозии.
- Титан ВТ1-0 — морская вода, загрязнённые промышленные стоки, высокие хлориды. Максимальная коррозионная стойкость, нулевая скорость коррозии.
- Нержавеющая сталь 08Х18Н10Т — при агрессивной речной воде с повышенным содержанием хлоридов. Применяется в новых проектах как замена латуни.
3. Регенеративные подогреватели ПВД и ПНД
Регенерация тепла — ключевой способ повышения КПД паросиловых установок. Пар из промежуточных отборов турбины конденсируется в подогревателях, нагревая питательную воду перед подачей в котёл. Это снижает потребление тепла в котле на 10–15%.
Принципиальные отличия ПВД и ПНД
| Характеристика | ПНД (низкое давление) | ПВД (высокое давление) |
|---|---|---|
| Давление пара | 0,1–0,5 МПа | 1–8 МПа |
| Давление воды | 0,5–1,5 МПа | 15–30 МПа |
| Температура воды на выходе | 80–130 °C | 200–270 °C |
| Материал кожуха | Сталь 20 | 20К, 12ХМ, 15ГС |
| Компенсация температурных расширений | Неподвижные решётки | Плавающая головка |
| Вертикальная/горизонтальная | Горизонтальная (КНГ) | Вертикальная (КНВ) |
ПВД работают под давлением питательной воды 15–30 МПа. При разрыве трубки горячая вода под высоким давлением поступает в паровое пространство конденсатора пара. Поэтому ПВД оснащаются аварийными обводными линиями (байпасами) с автоматическим переключением при аварии.
4. Маслоохладители турбогенераторов
Турбинное масло марки Тп-22с (ISO VG 22) выполняет в турбогенераторе две функции: смазка подшипников и уплотнение вала генератора (при работе с водородным охлаждением). Нормальная температура масла на входе в подшипники — не выше 50 °C.
Маслоохладители выполняются по ГОСТ 24556 и ОСТ 108.271.18. Типовая схема: масло — в межтрубном пространстве, охлаждающая вода — в трубках (исполнение ТСМ). Это снижает гидравлическое сопротивление масляного тракта и облегчает замену трубного пучка.
Маслоохладитель турбогенератора 200 МВт
Два маслоохладителя включаются параллельно с возможностью переключения под нагрузкой через трёхходовой вентиль. Переключение на резервный аппарат производится при повышении температуры масла выше 55 °C или росте перепада давления на трубках более чем в 1,5 раза от номинала.
5. Теплообменники АЭС: особые требования
На атомных электростанциях к теплообменному оборудованию предъявляются принципиально более жёсткие требования по надёжности и герметичности. Нарушение герметичности может привести к радиоактивному загрязнению охлаждающей воды.
Ключевые конструктивные особенности КТО АЭС
- Двойные трубные решётки с контролируемой межрешёточной полостью — утечка из любого пространства немедленно фиксируется системой индикации
- Материалы: нержавеющая сталь 12Х18Н10Т или титан ВТ1-0 для трубок, аустенитная сталь для корпусных элементов
- Сварные соединения: 100% контроль радиографией или ультразвуком, категория I по НП-045
- Документация: паспорт, карты контроля, сертификаты материалов по НП-045-03 Ростехнадзора
- Трубки Вентури или ультразвуковой контроль целостности трубного пучка во время эксплуатации
Конденсаторы турбин на АЭС конструктивно аналогичны ТЭС, но по условиям безопасности трассировка трубопроводов охлаждающей воды не должна создавать путей распространения радиоактивного пара. Применяются двойные трубные решётки с индикацией утечки.
6. Типоразмеры и водоохлаждение
Конденсаторы паровых турбин на ТЭС России охлаждаются речной водой (большинство станций). Расход охлаждающей воды огромен: для блока 300 МВт — 30 000–50 000 м³/ч. Водохранилища-охладители или градирни обеспечивают рециркуляцию воды.
| Тип теплообменника ТЭС | Диаметр кожуха, мм | Площадь F, м² | Стандарт |
|---|---|---|---|
| Главный конденсатор (1 секция) | 3000–6000 | 500–3000 | ОСТ 34.10.752 |
| ПНД (подогреватель низкого давления) | 400–1000 | 50–500 | ОСТ 34.10.752 |
| ПВД (подогреватель высокого давления) | 600–1200 | 100–800 | ОСТ 34.10.752 |
| Маслоохладитель ТГ (ТСМ) | 400–800 | 50–400 | ГОСТ 24556 |
| Охладитель дренажа (ОД) | 200–500 | 10–100 | ОСТ 34.10.752 |
Нужен теплообменник для энергетики?
Подбор и поставка КТО для ТЭС, АЭС и промышленной энергетики. Работаем по ГОСТ, ОСТ и требованиям Ростехнадзора.
Получить расчёт Каталог7. Нормативная база
Производство и эксплуатация теплообменников для энергетики регулируется обширной нормативной базой:
- ОСТ 34.10.752 — технические условия на теплообменные аппараты ТЭС и АЭС
- ГОСТ 15527-2004 — медно-цинковые сплавы (латуни) для трубок конденсаторов
- ГОСТ 24556-81 — маслоохладители паровых турбин, технические условия
- ОСТ 108.271.18-78 — охладители масла для турбогенераторов
- НП-045-03 — правила устройства и безопасной эксплуатации оборудования АЭС
- ТР ТС 032/2013 — технический регламент ТС о безопасности оборудования под давлением
- СТО ГЭС — стандарт организации по требованиям к охлаждающей воде
