КПД пластинчатого теплообменника: расчёт и повышение
Формула эффективности ε, связь КПД с числом NTU, типичные значения для разных типов ТО, причины снижения и проверенные способы повышения — с примером расчёта для ИТП 500 кВт.
КПД (эффективность ε) пластинчатого теплообменника — это отношение фактически переданного тепла к максимально возможному. Для разборных ПТО типичные значения ε = 85–95%, паяных — до 97%. Эффективность падает при загрязнении пластин, неправильном подборе и деградации прокладок. Восстановить КПД позволяет CIP-промывка (прирост 5–15%) и нормализация качества воды. Связь ε с числом NTU описывается аналитической формулой: для противотока при NTU = 3 достигается ε = 0,75–0,95 в зависимости от C*.
Отношение фактически переданной тепловой мощности Q к максимально возможной Q_max при тех же входных условиях. Учитывает все потери, включая утечки тепла в окружающую среду (обычно <1%).
Эффективность ε (NTU-метод)
Термодинамический показатель ε = Q_факт / Q_max = (T₁вх - T₁вых) / (T₁вх - T₂вх). Не зависит от потерь в среду — только от температур четырёх точек. Для исправного ПТО численно близка к КПД.
Степень рекуперации
Доля тепловой энергии отходящего потока, возвращённая в систему. В контексте ПТО для вентиляции и ВИЭ — синоним эффективности ε. Для рекуперативных ПТО достигает 80–90%.
1. Формула эффективности ε и порядок расчёта
Базовая формула КПД (эффективности) пластинчатого теплообменника выводится из определения максимально возможного теплового потока:
T₁вх, T₁вых — температуры горячего контура на входе и выходе; T₂вх — температура холодного входа
Альтернативная формулировка через нагреваемый контур
ε = (T₂вых - T₂вх) / (T₁вх - T₂вх)
Применяется, когда C_min соответствует холодному контуру (нагреваемой воде). Результат должен совпадать с расчётом по горячему контуру.
Важно: Если расчёты ε по горячему и холодному контурам дают существенно разные результаты (разница более 3–5%), это сигнал о перетечке между контурами через повреждённые прокладки или нарушении теплового баланса (неизолированный аппарат). Проверьте монтаж и состояние разборного пластинчатого теплообменника.
2. Связь ε с числом NTU: таблица для противотока
Эффективность ε однозначно определяется двумя безразмерными параметрами: числом единиц переноса тепла NTU и отношением тепловых ёмкостей C* = C_min / C_max. Для противоточной схемы (стандарт для пластинчатых ТО):
Таблица эффективности ε для противотока в зависимости от NTU и C*:
NTU
C* = 0 (пар)
C* = 0,5
C* = 1,0
Применение
0,5
0,394
0,370
0,333
Малые ТО, мало пластин
1,0
0,632
0,585
0,500
Начало рабочего диапазона
1,5
0,777
0,713
0,600
Экономный режим
2,0
0,865
0,794
0,667
Типовое ИТП (вода-вода)
2,5
0,918
0,843
0,714
Промышленный ПТО
3,0
0,950
0,879
0,750
Высокоэффективный ПТО
4,0
0,982
0,924
0,800
Рекуперативные системы
5,0
0,993
0,949
0,833
Паяные ПТО, ВИЭ
Практика проектирования: Для ИТП (отопление, вода-вода, C* близко к 1) проектируют NTU = 2,5–3,5. Для ГВС (пар → вода, C* ≈ 0) достаточно NTU = 2–2,5 для достижения ε = 0,87–0,92. Превышение NTU выше 4–5 экономически нецелесообразно — каждый следующий процент ε требует непропорционально большей площади.
3. Типичные значения КПД: пластинчатые vs кожухотрубные
Пластинчатые теплообменники существенно превосходят кожухотрубные по тепловой эффективности. Это обусловлено более высоким коэффициентом теплопередачи k (3 000–6 000 Вт/м²·К против 800–2 000 Вт/м²·К) и чистой противоточной схемой потоков. Подробнее о классификации пластинчатых теплообменников.
Тип теплообменника
Типичная ε
NTU при ε = 0,85
k, Вт/м²·К
Разборный пластинчатый (вода-вода)
0,85–0,95
2,5–3,5
3 000–5 000
Паяный пластинчатый
0,90–0,97
3,5–5,0
4 000–7 000
Кожухотрубный (1 ход)
0,60–0,75
1,5–2,5
800–1 500
Кожухотрубный (4 хода)
0,70–0,82
2,0–3,0
1 200–2 000
Спиральный теплообменник
0,88–0,95
3,0–4,5
2 000–4 000
Важно при выборе: Если для разборного теплообменника указан КПД ниже 85% в паспортных условиях — это либо намеренно заниженный подбор (низкая цена), либо ошибка расчёта. При выдаче ТЗ обязательно указывайте требуемую ε или выходную температуру — это однозначно определяет необходимую площадь пластин.
4. Почему падает КПД: причины и диагностика
Загрязнение пластин (основная причина)
Накипь, биообрастание, продукты коррозии и масляные плёнки увеличивают термическое сопротивление поверхности. Согласно формуле 1/k = 1/α₁ + Rf₁ + δ/λ + Rf₂ + 1/α₂, рост суммарного Rf = 0,0004 м²·К/Вт снижает k на 20–30% и, соответственно, NTU и ε. Слой накипи толщиной 0,5 мм (λ = 1 Вт/м·К) добавляет Rf = 0,0005 м²·К/Вт — это эквивалентно снижению k вдвое при исходном k = 4 000 Вт/м²·К.
Неправильный подбор аппарата
Недостаточное количество пластин означает низкое NTU. Это приводит к систематически пониженной ε независимо от состояния оборудования. Такой ПТО никогда не выдаст проектную мощность даже в идеальном состоянии. Для правильного подбора необходим полный расчёт теплообменника с учётом всех четырёх температур и расходов.

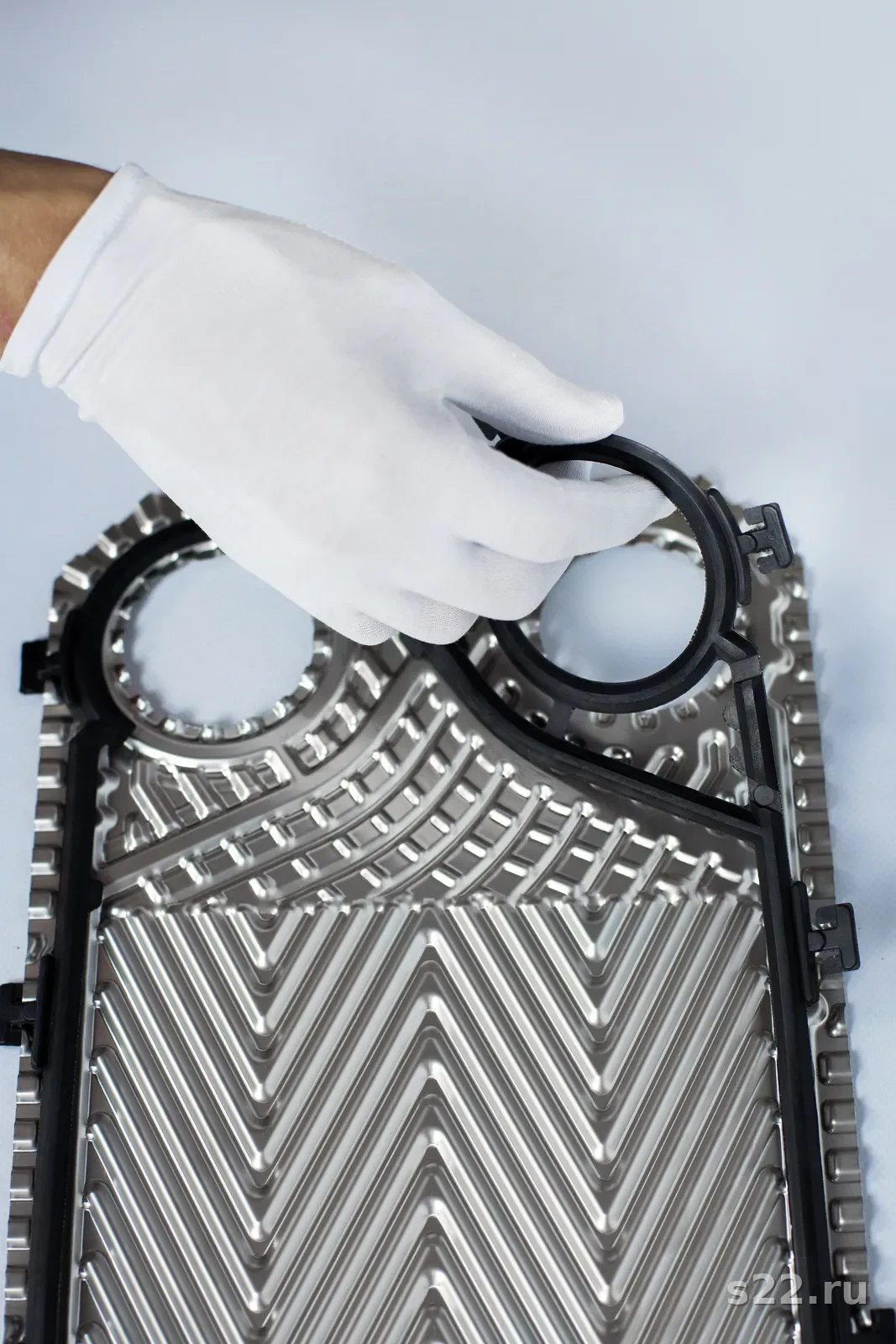

Деградация уплотнительных прокладок
Изношенные или разрушенные прокладки допускают перетечки горячего теплоносителя в холодный контур. Это снижает «чистоту» противотока и уменьшает эффективную площадь теплообмена. Симптом: разный тепловой баланс в двух контурах при замере четырёх температур. Решение — плановая замена прокладок каждые 5–8 лет в зависимости от условий работы.
Работа вне проектного режима
При сниженных расходах (например, в межсезонье) скорость в каналах падает ниже 0,1 м/с — режим течения переходит в ламинарный, число Нуссельта Nu резко снижается, α уменьшается в 3–5 раз. Это снижает k и NTU при неизменной площади. Если реальный расход систематически ниже проектного — аппарат нужно было выбирать с другими характеристиками каналов.
Диагностика в процессе эксплуатации: Отслеживайте два параметра: ε (по четырём температурам) и перепады давления ΔP на входе-выходе каждого контура. Рост ΔP на 20–30% при неизменных расходах — первый признак начала загрязнения, обычно опережающий заметное снижение ε. Снижение ε на 10% и более — основание для внеплановой промывки.
Нужно рассчитать КПД или подобрать пластинчатый теплообменник с заданной эффективностью? Инженеры S22 выполнят расчёт и подберут оптимальный аппарат.
Сравнить ε₁ и ε₂ — разница не должна превышать 5% (иначе — перетечки или потери)
Внимание на расходы: Формулы выше справедливы, если C_min = C обоих контуров, то есть G₁·cp₁ ≈ G₂·cp₂. При существенно разных расходах ε рассчитывают только по потоку с меньшим G·cp. Если расходы не измеряются, используют среднее арифметическое ε₁ и ε₂ как приближение.
6. Способы повышения КПД без замены аппарата
CIP-промывка (Chemical In-Place)
Циркуляция химического реагента через теплообменник без разборки. Для карбонатной накипи применяют 5–10% раствор лимонной кислоты или ингибированный раствор HCl. Температура раствора 40–50 °C, время циркуляции 1–4 часа. Прирост ε после промывки: 5–15% при умеренном загрязнении, до 20% при значительном. Периодичность: 1–2 раза в год при жёсткой воде, раз в 2–3 года при умягчённой. Подробнее об обслуживании — в статье обслуживание и чистка теплообменников.
Механическая чистка пластин
При твёрдых отложениях, которые не растворяет кислота (силикаты, биоплёнка после сушки), требуется разборка аппарата и механическая чистка щётками или мягким скребком. Не используйте абразивные материалы — они нарушают полировку пластины и ускоряют последующее накипеобразование. После чистки обязательно дефектуйте прокладки.
Нормализация качества воды
Установка фильтров перед пластинчатыми теплообменниками и умягчение воды — лучший способ сохранить КПД на проектном уровне долгосрочно. Целевые параметры: pH 7–9, карбонатная жёсткость до 3 мг-экв/л, взвешенные вещества до 50 мг/л, отсутствие масел и ПАВ. При правильной водоподготовке интервал между промывками увеличивается с 6 месяцев до 3–5 лет.
Увеличение числа пластин (реконфигурация)
Если аппарат изначально был подобран с недостаточным запасом, можно добавить пластины в существующую раму (если предусмотрено конструкцией). Добавление 10% пластин увеличивает NTU примерно на 10% и ε на 3–8% (зависит от исходного NTU). Это дешевле полной замены аппарата. Возможно только для разборных пластинчатых теплообменников с резервом в раме.
Оптимизация режима работы
Поддержание проектных расходов теплоносителей — необходимое условие сохранения высокого КПД. При снижении расхода вдвое NTU практически не меняется, но k снижается на 20–35% (турбулентный режим → переходный), что снижает ε. Балансировочные клапаны на контурах ПТО обязательны для корректной работы.
7. Пример расчёта КПД: ИТП 500 кВт
Рассмотрим типовой тепловой пункт с пластинчатым теплообменником системы отопления. Исходные данные:
Тепловая мощность Q = 500 кВт
Горячий контур (теплосеть): T₁вх = 90 °C, T₁вых = 70 °C
Холодный контур (система отопления): T₂вх = 60 °C, T₂вых = 80 °C
Результаты совпадают — тепловой баланс соблюдён, перетечек нет
Шаг 3: Вывод и интерпретация
Эффективность ε = 0,667 (66,7%) — это умеренно низкое значение для пластинчатого ТО. Причина: температурный напор ΔT_max = 30 °C, а фактический перепад всего 20 °C — аппарат работает в режиме малого температурного подъёма на холодном контуре. Если требуется повысить ε, нужно либо увеличить количество пластин (повысить NTU), либо изменить температурный график.
Примечание: КПД 67% в данном примере — это не «плохой» аппарат. Это следствие специфики температурного графика теплосети 90/70 °C и внутреннего контура 60/80 °C. Для достижения ε = 0,85 при том же графике потребовалось бы T₂вых = 85,5 °C или изменение T₁вых = 64,5 °C — оба варианта не соответствуют исходным ТУ теплосети.
8. Реальные кейсы: цифры КПД до и после
Промышленный ПТО, нефтепереработка
ε: 0,76 → 0,91
После CIP-промывкой 8% HCl (ингибированный) — удалены сульфидные отложения. Время простоя 6 часов. Экономия на теплоносителе 340 тыс. руб./год.
ИТП жилого квартала, 2,4 МВт
ε: 0,61 → 0,83
Добавлено 18 пластин в существующую раму Alfa Laval M15 — аппарат был изначально подобран с минимальным запасом. Стоимость работ вдвое ниже замены аппарата.
Система ГВС гостиницы (пар → вода)
ε: 0,88 → 0,94
Замена прокладок + CIP-промывка. Перетечки пара в контур ГВС устранены. Температура ГВС стабилизировалась на 60 °C вместо 52–54 °C до ремонта.
Почему S22 для расчёта и подбора ПТО
⚙
Расчёт ε под ваши условия — определяем требуемый NTU и подбираем количество пластин с запасом по загрязнению.
📈
54 бренда в каталоге — пластинчатые теплообменники Alfa Laval, Sondex, Tranter, Ridan и других производителей со склада и под заказ.
📋
Технический расчёт бесплатно — отправляете ТУ, получаете расчёт с обоснованием выбора площади и числа пластин.
🔧
Запасные части и прокладки — оригинальные и совместимые прокладки для всех основных брендов, поставка 1–3 дня.
Практика CIP: При промывке пластинчатого ТО лимонной кислотой не превышайте концентрацию 10% и температуру 60 °C — разрушите прокладки из EPDM. Для NBR-прокладок максимальная температура раствора — 40 °C. После промывки обязательна нейтрализация (0,5% р-р NaOH) и промывка чистой водой.
Типичная ошибка при подборе: Выбор аппарата только по мощности Q без указания всех четырёх температур. Теплообменник с нужным Q может иметь совершенно другую ε — это критично, если выходная температура является технологическим требованием. При покупке пластинчатого теплообменника всегда передавайте поставщику все параметры: Q, G₁, G₂, T₁вх, T₁вых, T₂вх, T₂вых.
Экспресс-оценка КПД ПТО: Если T₁вх = 90 °C, T₂вх = 60 °C и ΔT_max = 30 °C, то при нормальной работе аппарат должен обеспечивать перепад по каждому контуру не менее 20–25 °C (ε = 0,67–0,83). Если фактические перепады составляют 10–12 °C — аппарат загрязнён или неправильно подобран.
Часто задаваемые вопросы о КПД пластинчатого теплообменника
КПД (коэффициент полезного действия) теплообменника — это отношение фактически переданного тепла к максимально возможному при данных условиях. Формально определяется как эффективность ε = Q_факт / Q_max, где Q_max = C_min · (T_горячий_вход - T_холодный_вход). Для пластинчатых ТО типичные значения ε = 0,85–0,95.
На практике эти термины используются как синонимы. Формально КПД — более широкое понятие, учитывающее потери тепла в окружающую среду и гидравлические потери. Эффективность ε (NTU-метод) — чисто термодинамический показатель, сравнивающий реальный теплообмен с максимально возможным. Потери теплоизолированного ТО в окружающую среду составляют менее 1%, поэтому численно КПД и ε практически совпадают.
Если известны температуры на входе и выходе обоих контуров: ε = (T1_вход - T1_выход) / (T1_вход - T2_вход) — для нагреваемого потока, или ε = (T2_выход - T2_вход) / (T1_вход - T2_вход) — для нагревающего потока (при C_min = C нагреваемого). Результаты должны совпадать с точностью до погрешности измерений.
Для пластинчатых разборных теплообменников нормальный КПД (эффективность ε) составляет 0,85–0,95 (85–95%). Паяные пластинчатые ТО могут достигать ε = 0,92–0,97. Кожухотрубные теплообменники имеют ε = 0,60–0,80 из-за менее эффективной противоточной схемы. Если ε опускается ниже 0,75 для нового ПТО — это сигнал ошибки в подборе или монтаже.
Основные причины снижения КПД: 1) Загрязнение пластин накипью, биообрастанием или маслом — увеличивает термическое сопротивление (Rf растёт), снижает k и ε. 2) Неправильный подбор — недостаточное количество пластин или занижена площадь. 3) Деградация уплотнительных прокладок — перетечки между контурами снижают эффективную площадь. 4) Работа вне проектного режима — пониженный расход переводит течение в ламинарный режим.
Связь описывается формулой ε-NTU. Для противотока при R = C_min/C_max: ε = (1 - exp(-NTU(1-R))) / (1 - R·exp(-NTU(1-R))). При R = 0 (конденсирующийся пар): ε = 1 - exp(-NTU). Увеличение NTU с 1 до 3 повышает ε с 0,63 до 0,95 (для R = 0). При NTU выше 4 прирост ε незначителен — каждый следующий процент эффективности требует непропорционально большей площади.
Способы повышения без замены: 1) CIP-промывка (химическая циркуляционная мойка) — восстанавливает ε на 5–15% при накипных отложениях. 2) Механическая чистка пластин после разборки — при твёрдых отложениях, которые не поддаются CIP. 3) Нормализация качества воды — умягчение, фильтрация — предотвращает дальнейшее накипеобразование. 4) Проверка и замена прокладок при перетечках.
Степень рекуперации — отношение возвращённого тепла к общему тепловому потенциалу. Применяется для рекуперативных систем (вентиляция, ВИЭ), где часть тепла отходящего потока передаётся приточному. По сути это то же, что и тепловая эффективность ε для данного применения. Для рекуперативных ПТО в системах вентиляции достигается степень рекуперации до 80–90%.
Да, напрямую. Жёсткая вода с карбонатной жёсткостью выше 7 мг-экв/л приводит к интенсивному накипеобразованию — слой накипи 1 мм снижает коэффициент теплопередачи k на 10–20% (λ_накипи = 0,5–2 Вт/м·К против 16 Вт/м·К у стали). Это прямо снижает NTU и ε. Вода должна иметь pH 7–9, жёсткость до 5 мг-экв/л, отсутствие масел и механических частиц.
Нужно измерить четыре температуры: T1_вх, T1_вых (контур 1), T2_вх, T2_вых (контур 2). Рассчитать ε по формуле и сравнить с паспортным значением. Снижение ε на 5–10% — сигнал начала загрязнения, требует планирования CIP-промывки. Снижение на 15–20% — немедленная промывка или ревизия. Также контролируют перепады давления: рост ΔP на 20–30% от проектного при тех же расходах указывает на частичную закупорку каналов.
