Что такое пластинчатый теплообменник
Пластинчатый теплообменник (ПТО) — компактный теплообменный аппарат, в котором два потока рабочих сред обмениваются теплом через тонкие гофрированные металлические пластины. Пластины собраны в пакет: потоки чередуются по каналам, не смешиваясь. Гофрировка создаёт интенсивную турбулентность и увеличивает площадь контакта, что обеспечивает высокую эффективность при малых габаритах.
ПТО появились в 1920-х годах для молочной промышленности, где критична возможность разборки и санитарной обработки. Сегодня пластинчатые теплообменники классифицируют на разборные, паяные, сварные и кожухопластинчатые — каждый тип имеет свою область применения.
Основные конкуренты ПТО — кожухотрубные теплообменники. В сравнении с ними пластинчатые аппараты в 3–5 раз компактнее, имеют более высокий коэффициент теплопередачи, но уступают по допустимому давлению и стойкости к загрязнённым средам.
↑ К оглавлениюПринцип работы: пластины, каналы, противоток
Принцип работы пластинчатого теплообменника основан на теплопередаче через тонкую металлическую стенку между двумя движущимися жидкостями. Рассмотрим каждый элемент конструкции.
Пластины и каналы

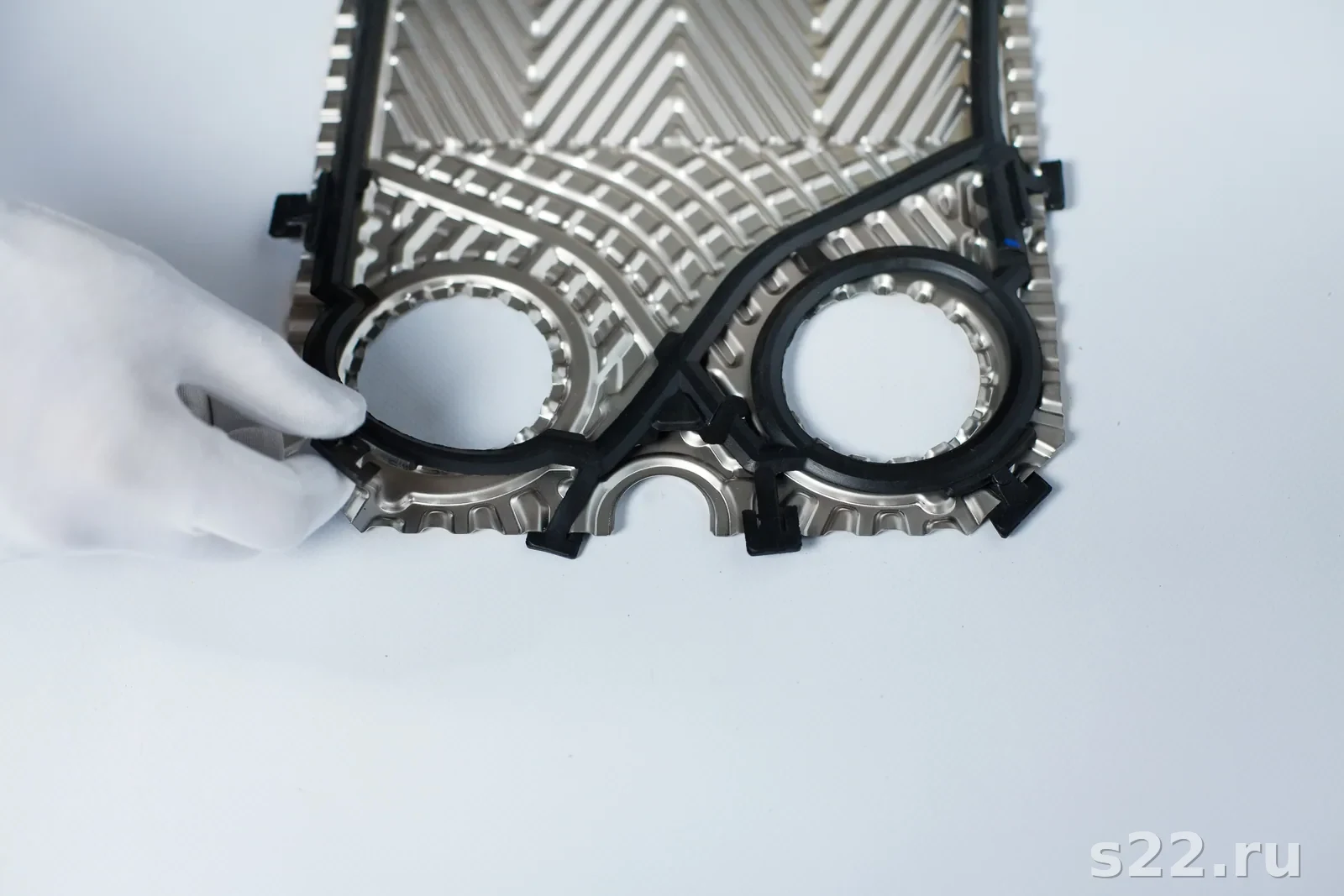

Каждая пластина имеет четыре угловых отверстия (патрубки). Прокладки по периметру пластины направляют один поток через верхние отверстия, а другой — через нижние. Соседние пластины ориентированы зеркально: образуются чередующиеся каналы для горячего и холодного потоков. Ширина канала — 2–4 мм для стандартных пластин, 7–10 мм для free-flow исполнений при загрязнённых средах.
Противоток — ключ к эффективности
В пластинчатых теплообменниках реализован противоточный принцип: горячий поток движется сверху вниз, холодный — снизу вверх (или наоборот по горизонтали). Противоток обеспечивает постоянную движущую силу теплообмена по всей длине аппарата — в отличие от прямотока, где разность температур убывает к выходу. Результат: минимальный температурный напор LMTD = 1–3 К против 5–10 К у кожухотрубных.
Передача тепла через тонкую стенку
Толщина пластины — 0,4–0,8 мм из нержавеющей стали или 0,5–0,6 мм из титана. Термическое сопротивление стенки мало́ по сравнению с конвективным сопротивлением со стороны жидкостей. Общий коэффициент теплопередачи K рассчитывается по формуле:
1/K = 1/α₁ + δ/λ + 1/α₂ + R₁ + R₂
где α₁, α₂ — коэффициенты теплоотдачи со стороны каждого потока (Вт/м²К), δ — толщина пластины (м), λ — теплопроводность материала пластины (Вт/м·К), R₁, R₂ — термические сопротивления загрязнений (м²К/Вт).
Благодаря турбулентности в узких каналах α достигает 5 000–15 000 Вт/м²К для воды, что и обеспечивает итоговый K = 3 000–8 000 Вт/м²К. Подробнее об этом — в статье принцип работы пластинчатого теплообменника.
↑ К оглавлениюОсновные технические характеристики
Ниже приведены диапазоны ключевых параметров пластинчатых теплообменников по ГОСТ и международным стандартам (EN 14115, ASME).
| Параметр | Разборный ПТО | Паяный (медь) | Паяный (никель) |
|---|---|---|---|
| Площадь одной пластины, м² | 0,02–1,3 | 0,01–0,6 | 0,02–0,4 |
| Рабочее давление, бар | до 25 (спец. до 40) | до 45 | до 30 |
| Рабочая температура, °C | -20 … +200 | -196 … +200 | до +550 |
| K (вода-вода), Вт/м²К | 4 000–8 000 | 3 500–7 000 | 3 000–6 000 |
| Тепловая мощность | 5 кВт–50 МВт | 1–2 000 кВт | 5–500 кВт |
| Число пластин | 10–700 | 10–100 | 10–80 |
| Расход на канал, м³/ч | 0,5–100 | 0,1–20 | 0,1–10 |
Тепловая мощность и расчётная формула
Тепловая мощность пластинчатого теплообменника определяется формулой теплового баланса:
Q = K × F × ΔTлм
где Q — тепловая мощность (Вт), K — коэффициент теплопередачи (Вт/м²К), F — суммарная площадь теплообмена (м²), ΔTлм — среднелогарифмический температурный напор (К). Для расчёта обратитесь к услуге расчёт пластинчатого теплообменника.
↑ К оглавлениюВиды пластинчатых теплообменников
По конструкции пластинчатые теплообменники делятся на три основных вида. Подробная классификация пластинчатых теплообменников охватывает также сварные и кожухопластинчатые исполнения.
Разборные пластинчатые теплообменники
Разборный ПТО — классическая конструкция с болтовым стягиванием пакета пластин между неподвижной и подвижной плитами рамы. Уплотнение — резиновые прокладки по периметру каждой пластины. Преимущества: полная разборка для чистки и замены прокладок, возможность добавить пластины при росте нагрузки, ремонтопригодность в полевых условиях.
Паяные теплообменники
Паяный теплообменник — монолитная конструкция без прокладок. Пластины из нержавейки спаяны в вакуумной печи медью (CuBrazed) или никелем (NiBrazed). Преимущества: выдерживает давление до 45 бар, компактнее и дешевле разборного при малых мощностях. Недостатки: не разбирается, только CIP-промывка. Медная пайка несовместима с аммиаком и хлоридами выше 50 мг/л.
Полусварные теплообменники
Полусварной (Semi-Welded) ПТО — гибрид: пластины попарно сварены лазером в кассеты. Один контур (агрессивная среда: аммиак, фреон, хлор) проходит по сварным каналам без прокладок. Второй контур — через обычные прокладочные каналы. Применение: аммиачные холодильные системы, работа с хладагентами.
| Критерий | Разборный | Паяный | Полусварной |
|---|---|---|---|
| Разборка для чистки | Да (полная) | Нет (только CIP) | Частично (1 контур) |
| Давление, бар | до 25 | до 45 (Cu) | до 30 |
| Аммиак NH3 | Да (без Cu) | Только NiBrazed | Да |
| Расширение пакета | Да | Нет | Нет |
| Загрязнённые среды | Хорошо | Плохо | Хорошо (1 контур) |
Материалы пластин и прокладок
Выбор материала — критически важное решение при подборе ПТО. Неправильный материал ведёт к коррозии, течи и аварийному выходу аппарата из строя.
Материалы пластин
| Материал | Марка | Cl⁻, мг/л | pH | Типичное применение |
|---|---|---|---|---|
| Нержавейка | AISI 304 | до 50 | 6–10 | Вода питьевая, отопление, пищевые среды |
| Нержавейка Mo | AISI 316L | до 200 | 5–11 | ИТП, ЦТП, бассейны, пищепром, ГВС |
| Титан | Grade 2 | без огр. | 2–12 | Морская вода, хлориды, кислоты |
| SMO 254 | 1.4547 (6Mo) | до 1 000 | 3–11 | Высококонцентрированные хлориды |
Материалы прокладок
| Материал | Обозначение | T макс., °C | Совместимость | Применение |
|---|---|---|---|---|
| Нитрил-бутадиен | NBR | 120 | Вода, масло, гликоль | Охладители масла, гликолевые системы |
| Этилен-пропилен | EPDM | 160 | Пар, горячая вода, кислоты слабые | ИТП, ЦТП, пар до 6 бар |
| Фторкаучук | Viton / FKM | 200 | Кислоты, нефтепродукты, хлор | Химическая промышленность, нефтехимия |
Области применения
Пластинчатые теплообменники применяются во всех отраслях, где требуется эффективный теплообмен между двумя жидкими или парожидкостными потоками.
ИТП и ЦТП (тепловые пункты)
Основное применение в России: подключение систем отопления и горячего водоснабжения к централизованным тепловым сетям. Разборный ПТО из AISI 316L с EPDM-прокладками — стандартное решение для ИТП мощностью от 50 кВт до 5 МВт. Разборные теплообменники позволяют ежегодно промывать пакет и заменять прокладки без замены аппарата.
Пищевая и фармацевтическая промышленность
Пастеризация молока, соков, пива, нагрев и охлаждение технологических сред. Требования: гладкие поверхности без застойных зон (конструкция EHEDG), нержавейка пищевого класса AISI 316L, CIP-мойка без разборки. Паяные ПТО применяются для охлаждения готового продукта перед розливом.
Холодильная техника и чиллеры
Паяные теплообменники с медной пайкой — стандартный испаритель и конденсатор в чиллерах до 1 МВт (хладагенты R134a, R410a, R32, R290). Полусварные ПТО — испарители в аммиачных холодильных системах промышленного холода. Высокий K = 3 500–6 000 Вт/м²К при кипении хладагента обеспечивает компактность чиллера.
Химическая промышленность
Нагрев и охлаждение технологических сред: кислот (при pH 2–11 — титановые пластины), щелочей (никелевые пластины при концентрации NaOH выше 30%), растворителей (Viton-прокладки). Сварные ПТО применяются при опасных средах, где недопустимы прокладки.
HVAC и рекуперация тепла
Рекуператоры тепла в вентиляционных системах, межконтурные теплообменники в системах охлаждения ЦОД, буферные ёмкости тепловых насосов. Минимальный температурный напор 1–3 К позволяет достигать КПД рекуперации до 95%.
↑ К оглавлениюНужен подбор пластинчатого теплообменника для конкретной задачи? Инженеры S22 рассчитают параметры и предложат оптимальную модель.
Получить расчётПреимущества и недостатки
Преимущества пластинчатых теплообменников
- Высокая эффективность: K = 3 000–8 000 Вт/м²К — в 3–5 раз выше, чем у кожухотрубных аппаратов
- Компактность: занимают в 2–4 раза меньше места при той же тепловой мощности
- Минимальный температурный напор: LMTD = 1–3 К, что невозможно в кожухотрубных (5–10 К)
- Гибкость: добавление пластин при росте нагрузки без замены рамы (разборные)
- Обслуживание: полная разборка и механическая чистка каналов (разборные)
- Точность регулирования: малая тепловая инерция — быстрый отклик на изменение режима
Недостатки и ограничения
- Давление: разборные ПТО — до 25 бар (кожухотрубные — до 300 бар и выше)
- Загрязнённые среды: узкие каналы (2–4 мм) забиваются взвесями, волокнами, окалиной
- Фазовые переходы: пар высокого давления свыше 6 бар — только специальные ПТО
- Прокладки: требуют замены каждые 5–10 лет, несовместимы с некоторыми средами
- Вязкие среды: при вязкости выше 500 мПа·с эффективность резко падает
Примеры задач с конкретными числами
Задача: нагрев воды системы отопления от 20 до 80°C при расходе 12 м³/ч. Теплоноситель — горячая вода 110/70°C, давление 12 бар. Требуется разборная конструкция для ежегодного обслуживания.
Решение: разборный ПТО Alfa Laval M10-FM, 40 пластин AISI 316L, прокладки EPDM. Суммарная площадь теплообмена F = 3,9 м², K = 5 200 Вт/м²К, LMTD = 18,4 К.
Задача: испаритель чиллера мощностью 200 кВт. Хладагент R410A, кипение при -5°C (давление 7,9 бар). Хладоноситель — гликолевый раствор 35% от +12 до +7°C, расход 34,4 м³/ч.
Решение: паяный ПТО SWEP B649 с медной пайкой, 60 пластин AISI 316L. Давление испарения 7,9 бар — в пределах допустимого для медной пайки до 45 бар. K = 3 800 Вт/м²К (двухфазное кипение).
Задача: охладить масло турбинного компрессора от 75 до 45°C при расходе 8 м³/ч. Охлаждающая вода — оборотная, температура 30/38°C, хлориды 150 мг/л, давление 6 бар.
Решение: разборный ПТО Tranter GX-085N, пластины AISI 316L, прокладки NBR. Вязкость масла 46 мм²/с при 40°C — выбраны пластины LT (угол гофрировки 30°) для снижения гидравлического сопротивления. K = 680 Вт/м²К (масло-вода).
