Кожухотрубный охладитель: сравнение с пластинчатым и воздушным — что выбрать

1. Три типа промышленных охладителей

Охладитель в промышленности — это теплообменник, снижающий температуру рабочей среды (масло, газ, вода, конденсат, химический продукт) без изменения её агрегатного состояния. Три конструктивных типа занимают разные ниши по давлению, средам и условиям монтажа.

Подробнее о принципе работы кожухотрубных охладителей — в базовой статье о кожухотрубных охладителях. О маркировках ХНГ, ХНВ, ХКГ — в статье о маркировках кожухотрубных охладителей.

2. Кожухотрубный охладитель: преимущества и ограничения

Преимущества

• Высокое давление. Стандартный ряд: 0,6 / 1,0 / 1,6 / 2,5 МПа. Специальное исполнение — до 10–15 МПа и выше без принципиальных ограничений конструкции.
• Широкий диапазон температур. Стальные трубки: -40°C… +350°C. Нержавейка и титан: до +400°C и выше. Нет ограничений по прокладочным материалам.
• Агрессивные среды. Аммиак, сероводород, хлориды, кислоты — подбором материала трубок (Ст20, AISI 316L, CuNi, Ti) достигается коррозионная стойкость к любой среде.
• Длительный ресурс. Стальные — 10–15 лет, нержавейка — 15–25 лет, титан — 25–35 лет без разборки.
• Ремонтопригодность. Разрушенную трубку глушат заглушкой и продолжают работу. Трубный пучок можно заменить, не меняя кожух.
• Загрязнённые среды. Чистка трубок ёршами или гидрозондом через торцевые крышки — без полной разборки.

Ограничения

• Габариты. При одинаковой тепловой мощности занимает в 3–5 раз больше площади, чем пластинчатый.
• Стоимость. CAPEX на 25–40% выше пластинчатого при тех же условиях. Металлоёмкость выше.
• Низкий коэффициент теплопередачи. k = 800–1500 Вт/м²·К (вода-вода) против 2000–6000 Вт/м²·К у пластинчатого. Нужна большая поверхность.
• Сложность чистки межтрубного пространства. Химическая промывка, демонтаж — трудоёмко при тяжёлых загрязнениях.

Подробнее о материалах и коррозии кожухотрубных охладителей — в статье о материалах и коррозии. Расчёт по LMTD/NTU — в статье о тепловом расчёте.

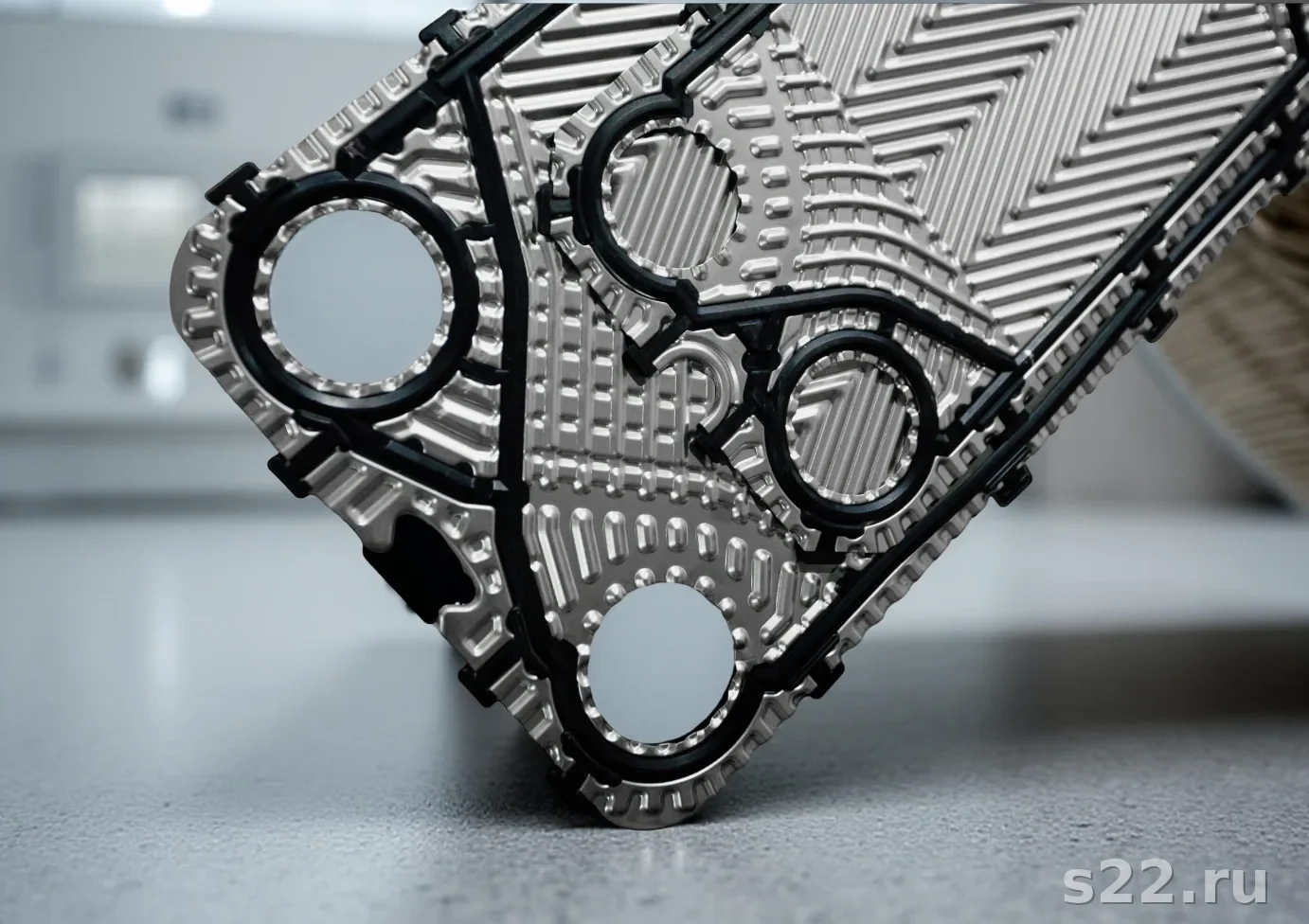

3. Пластинчатый разборный охладитель: преимущества и ограничения

Преимущества

• Компактность. В 3–5 раз меньше по занимаемой площади при той же тепловой мощности. Для ЦТП, машзалов и ограниченных площадок — решающий фактор.
• Высокий коэффициент теплопередачи. k = 2000–6000 Вт/м²·К для воды — в 3–5 раз выше кожухотрубного. Нужно в разы меньше металла.
• Низкий CAPEX. На 25–40% дешевле кожухотрубного при тех же тепловых параметрах.
• Масштабируемость. Добавление или удаление пластин — изменение мощности без замены всего аппарата. Актуально для объектов с меняющейся нагрузкой.
• Лёгкое обслуживание. Разбирается полностью без специнструмента. Каждая пластина доступна для осмотра и механической чистки.
• Малый объём заполнения. Меньше инерция системы, быстрее реакция на изменение нагрузки.

Ограничения

• Давление. Разборный — до 2,5 МПа (стандарт), до 3,5 МПа усиленный. Паяный — до 4,5 МПа. Для высокого давления — только кожухотрубный.
• Температура. Ограничена материалом прокладок: NBR — до 120°C, EPDM — до 150°C, Viton — до 180°C. Выше — только специальные исполнения или металлические прокладки.
• Прокладки. Требуют замены раз в 5–10 лет. Стоимость комплекта прокладок — 20–40% от стоимости аппарата. Статья OPEX.
• Засорение узких каналов. При загрязнённых средах с волокнами или крупными частицами — риск засорения каналов 2–4 мм.

Сравнение кожухотрубного и пластинчатого теплообменников в целом — в специальной статье с разбором конструкций.

4. Воздушный охладитель АВО: когда вода недоступна или дорога

АВО — аппарат воздушного охлаждения — принципиально отличается от водяных охладителей: он не нуждается в охлаждающей воде, водоподготовке и системе оборотного водоснабжения. Горячая среда движется по оребрённым трубкам (алюминиевое оребрение накатное или наварное), снаружи вентиляторы (осевые, с электроприводом) нагнетают атмосферный воздух.

Когда АВО — правильный выбор

• Нет источника охлаждающей воды (пустыня, тундра, горы, удалённые объекты)
• Стоимость воды и водоподготовки экономически неоправдана
• Большие расходы газа на компрессорных и нефтеперекачивающих станциях
• Требуется конечная температура охлаждения 40–55°C (летом при воздухе +25°C — достижимо)
• Природоохранные требования запрещают сброс тёплой воды

Ограничения АВО

• Конечная температура. Минимум = T воздуха + 15–20°C. При воздухе +35°C охладить среду ниже 50–55°C невозможно без дополнительного увлажнения.
• Площадь. Занимает большую площадь: горизонтальные трубные секции 6–12 м × 2–4 м. На стеснённых площадках — проблема.
• Шум. Вентиляторы — источник шума 70–85 дБА. Требуется зона отчуждения или шумозащита.
• Энергопотребление. Электродвигатели вентиляторов — постоянный OPEX. Частотные регуляторы снижают расход, но добавляют к CAPEX.

5. Большая decision table: кожухотрубный vs пластинчатый vs воздушный по 12 критериям

Сравниваем по 12 ключевым критериям. Зелёный = явное преимущество, жёлтый = компромисс, красный = ограничение или недостаток.

Подробный сравнительный анализ конструкций — в статье о сравнении типов конденсаторов. Подбор кожухотрубного по среде — вода, масло, конденсат, рассол.

6. По давлению и температуре: что выдерживает каждый тип

Давление и температура — первые критерии отсева при выборе типа охладителя. Они задают жёсткие физические ограничения, не зависящие от экономики.

Кожухотрубный: диапазоны давления

• Ряд по ГОСТ: 0,6 / 1,0 / 1,6 / 2,5 МПа — стандартное исполнение
• 4,0 / 6,3 МПа — усиленное исполнение, толщина кожуха и решёток увеличена
• 10 / 15 МПа и выше — по ТУ, применяется на газовых промыслах, водородных установках
• Разные давления по трубному и межтрубному пространству — стандартная ситуация

Пластинчатый: ограничения по давлению

• Разборный (прокладки): до 2,5 МПа стандарт, до 3,5 МПа усиленный пакет
• Паяный (медь/никель): до 4,5 МПа, применяется в холодильных машинах
• Сварной пластинчатый (Alfa Laval Compabloc): до 4,0 МПа, 350°C — специальное применение

Воздушный АВО: давление по трубной части

• Рабочее давление — определяется расчётом трубок (по нормам ПБ/ГОСТ)
• Стандартный ряд: 1,6 / 2,5 / 4,0 / 6,3 / 10,0 / 16,0 МПа
• На газовых КС давление газа — 5–10 МПа: АВО справляется штатно
• Наружная (воздушная) сторона — всегда атмосферная, ограничений нет

7. Стоимость и TCO: CAPEX vs OPEX для каждого типа

Полная стоимость владения (TCO) за 15 лет — более объективный показатель, чем цена покупки. Ниже — сравнение для типового охладителя мощностью 1000 кВт в условиях промышленного предприятия.

Вывод: в условиях с дешёвой водой пластинчатый имеет лучший TCO благодаря низкому CAPEX. При дорогой воде или её отсутствии АВО может быть выгоднее несмотря на расходы на электроэнергию. Кожухотрубный выигрывает по ресурсу и отсутствию расходных материалов (прокладок), что важно для труднодоступных объектов.

8. Когда однозначно кожухотрубный (агрессивные среды, высокое давление, NH3)

Существует ряд условий, при которых кожухотрубный охладитель — не «один из вариантов», а единственно правильный выбор. Попытка заменить его пластинчатым или АВО в этих ситуациях приведёт к авариям или многократному превышению бюджета.

• Давление выше 2,5 МПа по любому из контуров. Кожух рассчитывается по нормам сосудов давления. Пластинчатые разборные выше 3,5 МПа физически невозможны.
• Аммиак NH3 в значимых концентрациях. Аммиак несовместим с медью и медьсодержащими сплавами (разрушение за недели). В пластинчатом охладителе применяются специальные прокладки EPDM или Viton с подтверждёнными испытаниями, и это требует прямого согласования с производителем. Кожухотрубный со стальными или нержавеющими трубками — стандартное решение для NH3.
• Сероводород, кислые газы, хлориды выше 500 мг/л. Подбор сплава трубок (Incoloy 825, AISI 316L, CuNi, Ti) перекрывает любую агрессивность. Пластинчатый ограничен совместимостью прокладок и риском утечки.
• Температура выше 180°C. За пределами диапазона прокладочных материалов пластинчатого. Кожухотрубный штатно работает до 350°C и выше на спецсплавах.
• Загрязнённые среды с волокнами, песком, частицами более 1 мм. Трубки диаметром 16–25 мм пропускают загрязнения, которые намертво забьют каналы пластинчатого (2–4 мм).
• Длительные циклы между обслуживаниями. На труднодоступных объектах (шельф, тундра, горы) кожухотрубный работает 10–15 лет без вмешательства при правильно подобранных материалах.

Смотрите каталог кожухотрубных теплообменников и охладителей на s22.ru или запросите расчёт через форму ниже.

9. Когда лучше пластинчатый (чистые среды, ограниченная площадь, ЦТП)

Пластинчатый разборный охладитель занял доминирующую позицию в ЦТП, промышленных системах охлаждения оборотной воды, холодильных установках и компактных агрегатах. Причина — сочетание эффективности и низкой стоимости при стандартных условиях.

• ЦТП и системы теплоснабжения. Рабочее давление 1,0–1,6 МПа, вода без агрессивных примесей — идеальные условия. Площадь ЦТП ограничена: пластинчатый занимает 1–2 м² против 5–10 м² кожухотрубного.
• Охлаждение масла в компрессорах и гидростанциях. Давление масла до 2,0–2,5 МПа, нет агрессивных примесей — пластинчатый оптимален. Экономия CAPEX 30–40%, меньший вес, проще монтаж на раму агрегата.
• Пищевая и фармацевтическая промышленность. Высокие санитарные требования: полная разборка и механическая чистка каждой пластины. Пластинчатый разборный — стандарт EHEDG и 3A.
• Объекты с переменной нагрузкой. Масштабирование пластинами без замены аппарата. Актуально для производств с сезонными или технологическими изменениями тепловой нагрузки.
• Бюджетные ограничения проекта. При одинаковых условиях пластинчатый на 25–40% дешевле. Для проектов с жёстким CAPEX — весомый аргумент.

10. Кейс 1: замена кожухотрубного на пластинчатый в ЦТП — экономия CAPEX 40%

Для ЦТП и систем теплоснабжения рекомендуем также ознакомиться с базовой статьёй об охладителях и услугой расчёта.

11. Кейс 2: выбор кожухотрубного вместо АВО для компрессорной станции в Якутии

О применении кожухотрубных охладителей в холодильной технике и чиллерах — в отдельной статье. О монтаже и обвязке охладителей — схемы байпас, дренажи, КИП.
