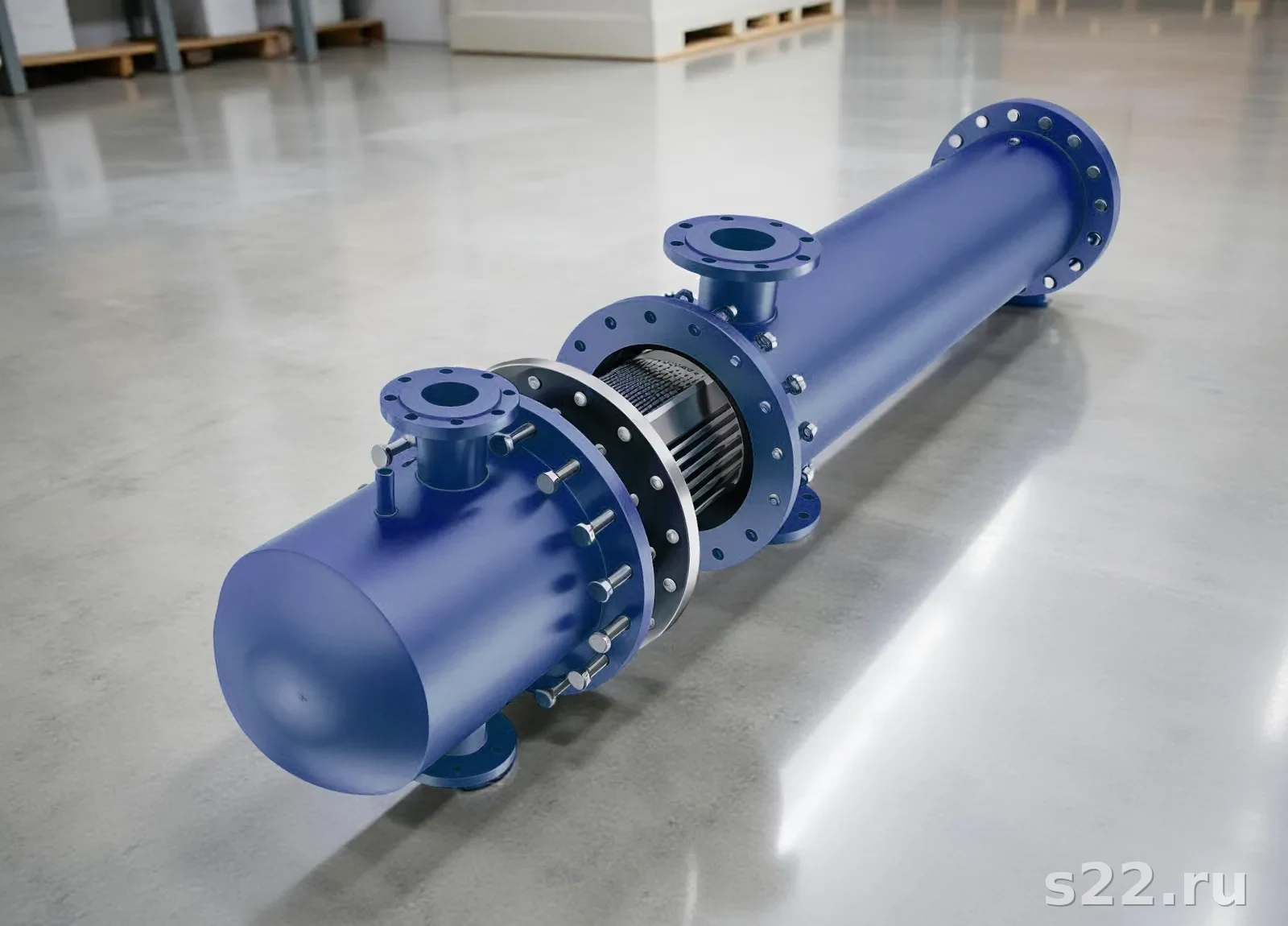

1. Как читать маркировку кожухотрубного охладителя
Маркировка кожухотрубного охладителя — это не произвольный шифр, а строго регламентированная система обозначений. Основные стандарты: ГОСТ 15120-79 («Аппараты теплообменные кожухотрубчатые») и ГОСТ 27590-2005 («Подогреватели кожухотрубчатые пароводяные и водоводяные»). Для охладителей также применяются отраслевые нормативы (ОСТ 26-02-1202 и др.), но буквенная логика остаётся единой.
Полное обозначение выглядит как: [Тип][Решётки][Среда]-[Площадь]-[Материал][Давление тр.]-[Давление мтр.]. Например: ХНВ-200-М4-6 — охладитель, неподвижные решётки, вода, 200 м² поверхности, углеродистая сталь, давление 0,6 МПа по трубному пространству. Каждая позиция несёт конкретный технический смысл.
Структура буквенной части маркировки включает три позиции:
- 1-я буква — тип аппарата по функции (Х = охладитель, К = конденсатор, И = испаритель)
- 2-я буква — конструктивное решение компенсации тепловых расширений (Н, К или П)
- 3-я буква — охлаждающая среда (Г = газ, В = вода)
После буквенного обозначения следуют цифровые характеристики: площадь поверхности теплообмена (м²), обозначение материального исполнения и расчётные давления. Понимание каждой позиции позволяет по маркировке восстановить полную картину конструкции аппарата ещё до просмотра чертежей.
При получении маркировки от заказчика или из проекта — всегда проверяйте соответствие стандарту: иногда маркировки «расшифровывают» произвольно (например, «Г» трактуют как «горизонтальный», а не «газ»). Правильная трактовка — только по ГОСТ. Подробнее о типах конструкций — в статье «Кожухотрубный охладитель: принцип работы».
2. Первая буква «Х» — семейство охладителей
Буква «Х» однозначно определяет принадлежность аппарата к классу охладителей — теплообменников, в которых горячая среда снижает температуру без изменения агрегатного состояния. Это принципиальное отличие от двух других распространённых классов:
- К (конденсатор) — переводит пар в жидкость, фазовый переход обязателен; температура конденсации постоянна при данном давлении
- И (испаритель) — переводит жидкость в пар, хладагент кипит, поглощая теплоту испарения
- Х (охладитель) — обе среды остаются в одной фазе; тепло передаётся за счёт разности температур, обе среды движутся через аппарат с изменением температуры по длине
Практическое следствие: охладитель «Х» всегда работает при переменном температурном напоре по длине, что учитывается при расчёте через средний логарифмический температурный напор (LMTD). В конденсаторе «К» температура конденсирующегося пара постоянна — расчёт проще. Именно поэтому охладители и конденсаторы — разные позиции в каталогах и технических регламентах.
Охладители серии «Х» применяются в промышленности повсеместно: маслоохладители компрессоров и турбин, воздухоохладители нагнетания, охлаждение реакционных смесей в химии, охлаждение гидравлических жидкостей, технологических газов и конденсата.
В охладителе горячая среда остаётся в одной фазе от входа до выхода. В конденсаторе она меняет фазу (пар → жидкость). Это определяет и разные режимы теплообмена (конвекция vs конденсация), и разные коэффициенты теплоотдачи, и разные конструктивные схемы. Подменять одно другим нельзя.
3. Вторая позиция: Н, К или П — тип трубных решёток
Вторая буква в маркировке описывает конструктивное решение для компенсации тепловых расширений. Это критически важный параметр: при нагреве трубный пучок и кожух расширяются по-разному — трубки горячее, кожух холоднее или наоборот. Если расширение не компенсировать — возникают напряжения в сварных соединениях трубок с решётками, вплоть до разрушения.
Н — Неподвижные трубные решётки
Обе трубные решётки жёстко приварены к кожуху. Тепловые расширения не компенсируются конструктивно — аппарат работает в допустимых пределах, пока разница температур между трубным пучком и кожухом не превышает ~50°C. Самая простая и дешёвая схема.
К — Компенсатор на кожухе
Решётки по-прежнему неподвижны, но на кожухе установлен компенсатор — линзовый, волнистый или сильфонный элемент, который растягивается/сжимается при тепловых деформациях кожуха. Позволяет работать при разнице температур 50–100°C. Компенсатор увеличивает длину аппарата на 80–200 мм.
Компенсатор (линзовый, волнистый) — упругий элемент в стенке кожуха, допускающий осевую деформацию ±10…30 мм без потери герметичности. При нагреве кожух удлиняется — компенсатор сжимается, снимая напряжения. По ГОСТ допускается один или два компенсатора на аппарат. Рабочее давление в месте компенсатора ниже, чем в цилиндрической обечайке, поэтому этот тип не применяют при очень высоких давлениях (свыше 3–4 МПа).
П — Плавающая головка
Одна из трубных решёток «плавает» — не прикреплена к кожуху и свободно перемещается вдоль оси при тепловых расширениях. Это позволяет компенсировать любые температурные перепады. Дополнительное преимущество — трубный пучок можно полностью извлечь для механической чистки или замены. Подробнее — в статье «Компенсатор или плавающая головка: что выбрать».
Задняя (плавающая) трубная решётка удерживается специальной крышкой, которая скользит внутри кожуха. Уплотнение между плавающей крышкой и кожухом обеспечивается сальниками или внутренними прокладками. При тепловом расширении пучок «выдвигается» в сторону плавающей головки без напряжений. Это наиболее сложная и дорогая схема, но единственная, позволяющая вытащить пучок целиком.
4. Третья позиция: Г (газ) vs В (вода) — охлаждающая среда
Третья буква маркировки указывает на охлаждающую среду в межтрубном пространстве. Это не ориентация аппарата (горизонтальный/вертикальный), как ошибочно трактуют некоторые источники, — это именно среда.
- Г — газ (воздух, азот, технологический газ) в роли охладителя. Типично для газовоздушных охладителей компрессоров, воздухоохладителей генераторов, охладителей газовых потоков в химии. Коэффициент теплоотдачи газа низкий (10–80 Вт/м²·К), поэтому межтрубное пространство часто снабжается оребрением или поперечными перегородками для интенсификации.
- В — вода (оборотная, речная, техническая) — наиболее распространённый охладитель. Высокий коэффициент теплоотдачи воды (600–3000 Вт/м²·К) обеспечивает компактные аппараты. Вода движется в межтрубном пространстве, горячая среда — по трубкам.
Нельзя путать третью позицию с ориентацией аппарата. Маркировка ХНГ не означает «горизонтальный» — она означает «охлаждаемый газом». Для горизонтальной установки аппарата с водяным охлаждением правильная маркировка — ХНВ. Ориентация (горизонталь/вертикаль) задаётся отдельно в документации. Подробнее о выборе ориентации: «Вертикальный или горизонтальный теплообменник».
Выбор охлаждающей среды определяется доступностью: на большинстве промышленных предприятий есть оборотное водоснабжение, поэтому ХНВ, ХКВ, ХПВ значительно популярнее «газовых» исполнений. Тип «Г» используется там, где вода недоступна или применение воды нежелательно — например, при охлаждении горячего воздуха атмосферным воздухом в воздухоохладителях.
↑ К оглавлению5. Полная таблица маркировок: ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ
Сведём все шесть стандартных маркировок кожухотрубных охладителей в единую таблицу с характеристиками и типичными ограничениями:
| Маркировка | Расшифровка | Тип решёток | Охладитель | Макс. ΔT корпус/пучок | Извлечение пучка | Типичное применение |
|---|---|---|---|---|---|---|
| ХНГ | Охладитель, неподвижные решётки, газ | Неподвижные (жёсткая схема) | Газ/воздух | до 50°C | Нет | Охладители воздуха генераторов, газовые холодильники |
| ХНВ | Охладитель, неподвижные решётки, вода | Неподвижные (жёсткая схема) | Вода | до 50°C | Нет | Маслоохладители насосов, охладители конденсата |
| ХКГ | Охладитель, компенсатор, газ | Неподвижные + компенсатор на кожухе | Газ/воздух | 50–100°C | Нет | Охладители горячих газов, нагнетания компрессоров |
| ХКВ | Охладитель, компенсатор, вода | Неподвижные + компенсатор на кожухе | Вода | 50–100°C | Нет | Маслоохладители турбин, охладители топлива |
| ХПГ | Охладитель, плавающая головка, газ | Плавающая задняя решётка | Газ/воздух | Не ограничено | Да (полное извлечение) | Нефтехимия, охлаждение агрессивных газов |
| ХПВ | Охладитель, плавающая головка, вода | Плавающая задняя решётка | Вода | Не ограничено | Да (полное извлечение) | Тяжёлые масла, загрязнённые среды, высокотемпературные процессы |
Приведём также таблицу «условие → маркировка → причина» для быстрого подбора:
| Условие эксплуатации | Рекомендуемая маркировка | Причина |
|---|---|---|
| Масло 60°C → 40°C, вода 20°C → 32°C, ΔT кожух/пучок ≈ 28°C | ХНВ | ΔT мала, вода как охладитель, простая схема |
| Масло 120°C → 60°C, вода 20°C → 40°C, ΔT ≈ 70°C | ХКВ | ΔT 50–100°C требует компенсатора |
| Масло 180°C → 80°C, вода 20°C → 45°C, ΔT > 100°C, загрязнённое масло | ХПВ | Большой ΔT + необходимость чистки пучка |
| Воздух нагнетания 160°C → 55°C, атм. воздух, ΔT ≈ 80°C | ХКГ | Охлаждение газом, ΔT 50–100°C |
| Газ нефтехимии 250°C → 90°C, вода, агрессивные примеси | ХПГ | Высокий ΔT, нужна возможность чистки пучка |
| Воздух генератора 50°C → 35°C, атм. воздух, ΔT ≈ 20°C | ХНГ | Малый ΔT, охлаждение газом, простая схема |
6. ХНГ — самый распространённый: когда выбирать
ХНГ и ХНВ — охладители с жёсткой конструкцией (неподвижные трубные решётки) — составляют большинство от всего парка кожухотрубных охладителей в промышленности. Причина проста: простота, низкая стоимость и надёжность при соблюдении температурных ограничений.
Когда ХНВ/ХНГ подходят:
- Разница средних температур кожуха и трубного пучка не превышает 50°C
- Среды относительно чистые (не требуется механическая чистка трубок изнутри при снятой крышке, достаточно промывки)
- Рабочее давление в межтрубном пространстве — до 2,5 МПа (линзовый компенсатор не нужен)
- Задача — минимальная стоимость при ограниченном бюджете
Типичные применения ХНВ:
- Маслоохладители гидростанций и насосных агрегатов (масло 50–70°C, вода 15–30°C)
- Охладители конденсата в системах теплоснабжения
- Охладители смазочного масла редукторов (температура масла не превышает 80°C)
- Охладители трансформаторного масла
Если температура горячей среды на входе не превышает 80°C при водяном охлаждении с температурой воды 20–30°C — ХНВ будет оптимален по цене. Разница температур в этом случае: 80 − 30 = 50°C — ровно на границе допустимого для неподвижных решёток.
Нужен расчёт охладителя ХНВ или ХНГ под ваши параметры?
Бесплатный расчёт7. ХКГ и ХКВ — с компенсатором: когда нужен
Охладители с компенсатором (ХКГ и ХКВ) — промежуточное конструктивное решение между жёсткой схемой ХН и плавающей головкой ХП. Компенсатор — линзовый или волнистый гибкий элемент на кожухе — поглощает разницу тепловых расширений между кожухом и трубным пучком.
Когда компенсатор обязателен:
- Разница средних температур стенки кожуха и трубного пучка от 50 до 100°C
- Цикличные тепловые нагрузки (пуск-останов, переменные режимы) — усталостные напряжения накапливаются быстрее, чем при постоянной нагрузке
- Аппарат из разнородных материалов (разный ТКЛР кожуха и трубок)
- Длинные аппараты (от 4–6 м по длине кожуха) — абсолютное удлинение при нагреве заметнее
Ограничения компенсаторной схемы:
- Компенсатор ограничен по давлению: линзовый — обычно до 2,5 МПа, сильфонный — до 4 МПа
- Трубный пучок нельзя извлечь без полной разборки (трубные решётки по-прежнему неподвижны)
- Компенсатор требует регулярного осмотра на предмет трещин и усталостных повреждений
При рабочем давлении в межтрубном пространстве выше 3,5–4 МПа линзовый компенсатор ненадёжен. В этом случае либо переходят на ХПВ (плавающая головка выдерживает любые давления), либо применяют специальные конструктивные решения — U-образные трубки, устраняющие проблему компенсации на уровне трубного пучка.
Горячая среда: турбинное масло Т-22С, температура входа 75°C, выхода 40°C. Охлаждающая среда: оборотная вода, 18°C → 35°C. Средняя температура кожуха ≈ 27°C, средняя температура трубок (масло) ≈ 57°C. Разница: 30°C — казалось бы, ХНВ подойдёт.
Однако аппарат работает в режиме пуск-останов: при холодном пуске масло поступает при 20°C, быстро нагревается до 75°C — цикличные напряжения накапливаются. Плюс длина кожуха — 5 м. Инженер выбирает ХКВ для дополнительного запаса надёжности.
Итог: аппарат ХКВ-200-М4-6 эксплуатируется 14 лет без трещин в сварных швах решёток. Плановая замена компенсатора — 1 раз за этот период.
8. ХПГ — с плавающей головкой: преимущества, извлечение пучка, сервис
Охладители с плавающей головкой (ХПГ и ХПВ) — наиболее технически совершенные и дорогостоящие из трёх конструктивных схем. Главное преимущество: трубный пучок можно полностью извлечь из кожуха — для механической чистки, инспекции или замены трубок.
Когда нужна плавающая головка:
- Разница температур кожуха и пучка более 100°C
- Среда загрязнённая (тяжёлые масла, нефтепродукты с кексованием, среды с взвесью) — нужна механическая чистка ершами или гидроструйная обработка
- Трубки из дорогостоящих материалов — они подлежат инспекции и выборочной заглушке
- Требования к обслуживанию: SIL, HAZOP, регламентированная инспекция раз в 2–4 года
Процедура извлечения пучка ХПГ:
- Снять крышку межтрубного пространства с плавающей головки (задний торец)
- Отсоединить плавающую крышку от трубной решётки
- Снять переднюю распределительную крышку
- Вытянуть трубный пучок из кожуха с помощью специального приспособления или тельфера
- Произвести чистку, инспекцию, заглушить повреждённые трубки
- Установить пучок обратно, проверить уплотнения
При механической чистке трубок в аппаратах ХНВ/ХКВ приходится снимать лишь переднюю крышку и работать ершом на длину трубки — около 3–6 м. В ХПВ пучок вынимается целиком: к каждой трубке есть доступ со стороны обоих торцов, а внешняя поверхность трубок и межтрубное пространство чистятся полностью. Это критично при наличии отложений снаружи трубок.
Стоимость ХПГ/ХПВ выше аналогичного по площади ХНВ на 25–45% — за счёт более сложного корпуса, дополнительных фланцев и уплотнений плавающей головки. При выборе нужно сопоставить капитальные затраты с затратами на техническое обслуживание за 10–15 лет.
9. Числовые параметры в маркировке: площадь, давление, материал
После буквенного обозначения типа следуют числовые и буквенно-числовые параметры. Рассмотрим на примере полного обозначения:
ХНВ — 200 — М4 — 6 / 16
- ХНВ — тип (охладитель, неподвижные решётки, вода)
- 200 — площадь поверхности теплообмена, 200 м²
- М4 — материальное исполнение: М4 = углеродистая сталь (кожух Ст3сп, трубки ст.20); М6 = нержавейка 08Х18Н10Т; М8 = медные сплавы
- 6 — расчётное давление в трубном пространстве, 0,6 МПа
- 16 — расчётное давление в межтрубном пространстве, 1,6 МПа
По ГОСТ стандартные значения площади (м²): 10, 16, 25, 40, 63, 100, 160, 200, 250, 400, 630, 800, 1000, 1250, 1600. При расчётной площади, скажем, 180 м² — выбирают следующий стандартный ряд: 200 м². Площади вне стандартного ряда — нестандартное исполнение, изготавливается под заказ.
Исполнения по материалу (основные):
- М4 — кожух Ст3 / трубки ст.20 (углеродистая сталь, базовый вариант)
- М6 — кожух Ст3 / трубки 08Х18Н10Т (нержавейка для коррозионных сред)
- М8 — кожух Ст3 / трубки медь или латунь (питьевая вода, газы)
- М14 — нержавейка повсюду (AISI 316L или 08Х17Н13М2Т)
- Т — титановые трубки (морская вода, кислоты, срок службы 25+ лет)
Выбор материального исполнения — отдельная инженерная задача, зависящая от агрессивности сред, содержания хлоридов, pH и рабочей температуры. Специалисты S22 помогут подобрать оптимальный вариант: каталог кожухотрубных теплообменников.
10. Кейс: выбор маркировки для маслоохладителя турбины (ХНГ или ХКГ?)
Задача: подобрать охладитель для турбинного масла ТП-22С системы смазки. Параметры:
— Масло: расход 180 м³/ч, t_вх = 65°C, t_вых = 40°C, рабочее давление 0,4 МПа
— Оборотная вода: t_вх = 22°C, t_вых = 38°C, давление 0,25 МПа
— Тепловая нагрузка Q: 180 × 1000 × 1,9 × (65-40) / 3600 ≈ 2375 кВт
— Средний температурный напор LMTD ≈ 28 K
— Расчётная площадь (k=350 Вт/м²·К для масло-вода): F = 2375000 / (350 × 28) ≈ 242 м² → принимаем стандарт 250 м²
Вопрос маркировки: средняя температура масла ≈ 52°C, средняя температура воды ≈ 30°C. ΔT = 22°C — меньше 50°C. Казалось бы, ХНВ достаточно. Но: аппарат работает на открытой площадке в климате с зимними пусками при -20°C — цикличные ΔT при холодных пусках достигают 60°C за короткое время.
Решение: принят ХКВ-250-М4-4. Компенсатор закрывает риски термической усталости при пусках. Стоимость выше ХНВ на 18%, зато плановый ресурс — 20 лет без замены корпуса.
Этот кейс иллюстрирует ключевой принцип: выбор маркировки — это не только цифры стационарного режима, но и анализ переходных процессов, климатических условий и требований к ресурсу. Дешёвый ХНВ может оказаться дороже ХКВ через 5 лет из-за замены аппарата.
↑ К оглавлению11. Как заказать охладитель с нужной маркировкой: что указывать в ТЗ
Правильно составленное техническое задание (ТЗ) на кожухотрубный охладитель позволяет получить точно подобранный аппарат и избежать переделок. Вот минимальный перечень данных:
- Тип аппарата (или описание условий для самостоятельного выбора маркировки)
- Горячая среда: наименование, расход (кг/ч или м³/ч), t_вх, t_вых, рабочее давление, агрессивность
- Холодная среда: наименование, расход, t_вх, t_вых, рабочее давление
- Тепловая нагрузка Q (кВт) — если известна; иначе рассчитывается
- Материальные требования — какие среды, коррозионная картина
- Габаритные ограничения — максимальная длина, диаметр, расположение патрубков
- Регламентирующий стандарт — ГОСТ, ТУ, ASME или TEMA
- Применение — для правильного выбора коэффициента запаса загрязнения
Нельзя указывать только площадь поверхности без тепловых параметров. Охладитель ХНВ-200 может и не справиться с задачей при малом LMTD или высоковязкой среде, и быть избыточным при большом напоре и низкой вязкости. Площадь — следствие расчёта, а не исходный параметр.
Специалисты S22 выполняют бесплатный расчёт кожухотрубного охладителя по вашим параметрам с выбором оптимальной маркировки, обоснованием площади и подбором материального исполнения. Заполните форму ниже — ответим в течение рабочего дня.
