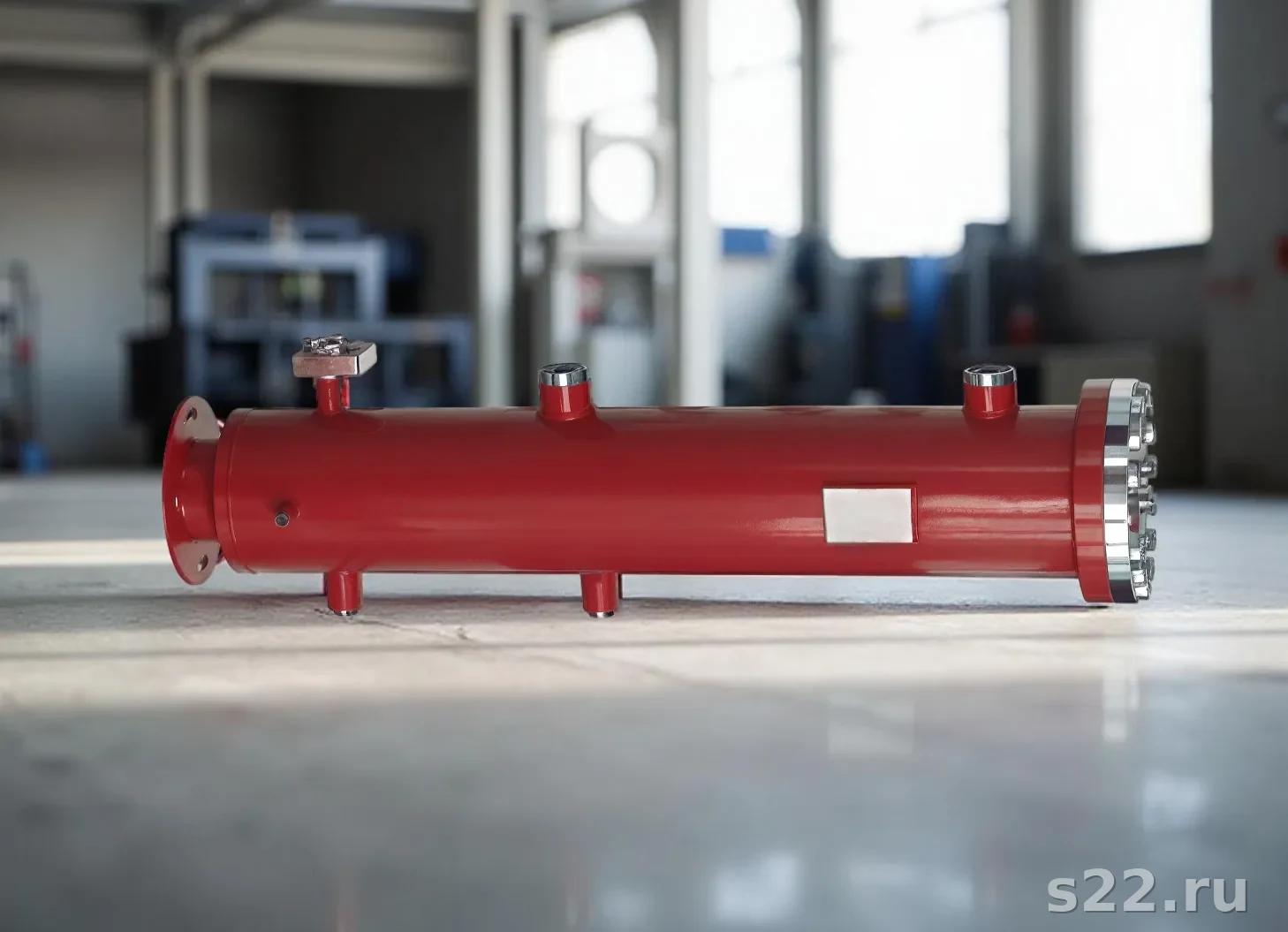

1. Как рабочая среда определяет конструкцию охладителя
Проектировщики часто начинают подбор охладителя с теплового расчёта — и это ошибка. Первый шаг должен быть другим: анализ физических и химических свойств рабочих сред. Именно эти свойства определяют, куда направить каждую среду (трубки или межтрубное пространство), какой материал использовать и нужна ли специальная конструкция.
Рабочая среда — технологический поток, который требует охлаждения (масло, конденсат, рассол, технологическая вода). Охлаждающий агент — среда, которая отводит тепло (обычно охлаждающая вода из системы оборотного водоснабжения или воздух). Коэффициент теплоотдачи α (Вт/м²·К) — интенсивность теплообмена между стенкой трубки и прилегающим слоем среды. Зависит от Re, Pr и λ среды. Для воды α = 3 000–12 000 Вт/м²·К, для масла α = 200–800 Вт/м²·К, для газа α = 20–100 Вт/м²·К.
Ключевые свойства, которые анализируются при подборе: вязкость μ (определяет Re и режим течения), коррозионная активность (хлориды, кислоты, CO2 — диктуют материал), загрязнённость (содержание взвеси, биологическое обрастание — определяет сторону размещения), давление (высокое давление → трубная сторона), токсичность и взрывоопасность (нужна ли двойная трубная решётка).
Общие правила: по трубкам пускают агрессивные, загрязнённые, высоковязкие и высоконапорные среды — трубки легче чистить и менять. В межтрубное пространство направляют охлаждающую воду (как правило, чистую), среды при низком давлении, конденсирующиеся пары.
Подробнее о принципах устройства: кожухотрубный охладитель — принцип работы и типы. О выборе материалов для коррозионных сред: материалы и защита от коррозии 304/316L/Ti/CuNi.
↑ К оглавлению2. Охладитель воды: параметры, материалы, скорость в трубках
Охлаждение технологической (рабочей) воды — наиболее распространённая задача. В этом случае и горячая сторона, и холодная — вода, но с разными температурами и качеством. Горячую воду направляют в трубки, охлаждающую воду из системы ОВС — в межтрубное пространство.
Скорость и режим течения
Оптимальная скорость воды в трубках — 1,5–2,5 м/с. При этой скорости число Рейнольдса для воды (d = 25 мм, t = 60°C) составляет Re = 35 000–60 000 — развитое турбулентное течение, α = 4 000–9 000 Вт/м²·К. При скорости ниже 1,2 м/с резко возрастает риск биообрастания и образования отложений CaCO3. При скорости выше 3 м/с — эрозия трубок, особенно при наличии механических взвесей.
Если расход воды невелик и скорость в однаходовом аппарате падает ниже 1,2 м/с — применяйте 2- или 4-ходовую схему. Количество трубок делится на число ходов, скорость возрастает пропорционально. При этом растёт и гидравлическое сопротивление — учитывайте в балансе насосной станции.
Материалы трубок
Выбор материала определяется качеством воды. Сталь 20 пригодна при жёсткости < 6 мг-экв/л, хлоридах < 200 мг/л, pH 7–9. AISI 316L — при хлоридах до 1 000 мг/л. CuNi 90/10 — для систем с морской водой или при повышенных хлоридах (до 10 000 мг/л). Титан Grade 2 — для морской воды без ограничений. Статья о качестве воды: требования к качеству воды для теплообменников.
Сталь AISI 304 при хлоридах выше 200 мг/л подвержена питтинговой коррозии, особенно в щелях трубных решёток. При использовании хлорированной воды (для биоцидной обработки) даже кратковременное повышение Cl⁻ до 500 мг/л может инициировать питтинг в течение нескольких месяцев. Используйте AISI 316L как минимальный стандарт при хлоридах > 150 мг/л.
Расчёт теплообменника для воды: бесплатный инженерный расчёт на S22.ru. Каталог аппаратов: кожухотрубные теплообменники — раздел каталога.
↑ К оглавлению3. Маслоохладитель: вязкость масла, Re, необходимость турбулизаторов
Охлаждение масла — задача, где физические свойства среды кардинально отличаются от воды. Высокая вязкость масла при рабочей температуре определяет всю конструктивную логику маслоохладителя.
Динамическая вязкость μ (Па·с) масел сильно зависит от температуры. ИГП-18 при 40°C: μ = 0,030 Па·с, при 70°C: μ = 0,010 Па·с. ИГП-30 при 40°C: μ = 0,050 Па·с, при 70°C: μ = 0,015 Па·с. Число Рейнольдса для трубки: Re = (ρ × v × d) / μ = 4×G / (π×d×μ), где G — массовый расход одного потока (кг/с). При ламинарном течении (Re < 2300) коэффициент теплоотдачи масла α ≈ 50–150 Вт/м²·К — крайне низкий, аппарат получается огромным.
Размещение масла в межтрубном пространстве — типичная ошибка при подборе. Последствия: застойные зоны за перегородками снижают Re в 3–5 раз по сравнению с трубным размещением; отложения лака и шлаков накапливаются в труднодоступных зонах; промывка межтрубного пространства требует разборки аппарата. Масло — всегда по трубкам.
Достижение турбулентного режима
Для масла Re > 10 000 достигается тремя методами. Метод 1 — уменьшение диаметра трубок: переход с d = 25 мм на d = 16 мм при том же расходе увеличивает Re в 1,56 раза. Метод 2 — увеличение числа ходов: 4-ходовая схема даёт скорость в трубках в 4 раза выше, чем однаходовая. Метод 3 — вставные турбулизаторы: скрученные спиральные вкладыши создают вихревое движение при Re > 100 — эффективны даже при ламинарном течении. Подробнее о маслоохладителях: маслоохладители гидросистем, турбин и компрессоров.
При пуске оборудование холодное — вязкость масла в 3–5 раз выше, чем при рабочей температуре. Гидравлическое сопротивление трубного пространства при пуске может быть в 5–10 раз выше рабочего. Предусматривайте байпасный клапан перепуска масла мимо охладителя на период прогрева или термостатический вентиль с регулировкой по температуре масла.
Материалы для маслоохладителей
Для минеральных и синтетических масел (без присадок на основе хлора или серы) трубки из стали 20 вполне пригодны — масло не вызывает коррозии стали. При наличии хлорированных присадок или при охлаждении водой с хлоридами на охлаждающей стороне — применяют AISI 316L. Для пищевых масел и FDA-требований — AISI 316L как минимум, часто электрополированные трубки.
↑ К оглавлению4. Охладитель конденсата: чистая среда, CO2-коррозия, материалы
Конденсат — конденсат пара после его работы в технологическом цикле. По физике среда чистая и маловязкая, что упрощает теплообмен. Главная опасность — растворённый CO2 (диоксид углерода), который в присутствии воды образует угольную кислоту H2CO3 и вызывает общую коррозию углеродистой стали.
Конденсат следует направлять исключительно в трубное пространство. Причины: при наличии CO2-коррозии легче заменить трубки, чем кожух; в трубках обеспечивается нужная скорость 1,5–2 м/с; при межтрубном размещении конденсат застаивается в зонах за перегородками, а CO2 концентрируется и вызывает язвенную коррозию в труднодоступных местах.
CO2-коррозия и выбор материала
Скорость коррозии стали 20 при pH конденсата 5,5–6,5 (характерно при CO2) составляет 0,5–2 мм/год. Трубки с толщиной стенки 2 мм выйдут из строя за 1–4 года. Решения: обработка конденсата дегазацией (удаление CO2 аэрацией), нейтрализующие амины (морфолин, циклогексиламин), либо переход на коррозионностойкие материалы. Для конденсатных охладителей при pH > 8 — сталь 20 достаточна. При pH 6–8 — применяют медные трубки (Cu DHP) или медно-никелевые CuNi 90/10. При pH < 6 — AISI 316L или титан.
Медные и медно-никелевые трубки нельзя применять, если конденсат содержит следы аммиака (NH3). Аммиак образует комплексы с ионами Cu²⁺ и вызывает ускоренную коррозию. При содержании NH3 в конденсате более 0,5 мг/л — только нержавейка 316L или титан.
Давление конденсата, как правило, невысокое (0,5–4 бар), поэтому конструкция охладителя может быть с неподвижными трубными решётками (ХНВ) с относительно тонкими стенками кожуха.
↑ К оглавлению5. Охладитель рассола: хлориды, точка замерзания, выбор 316L или Ti
Рассол — водные растворы хлоридов (CaCl2, NaCl, MgCl2) или гликолей (этиленгликоль, пропиленгликоль), применяемые в системах хладоснабжения с температурами ниже 0°C. Рабочие температуры рассола — от -5°C до -35°C, что предъявляет двойное требование: коррозионная стойкость к хлоридам + пластичность материала при низких температурах.
CaCl2 (хлорид кальция): концентрация 20% — замерзает при -18°C; 25% — при -28°C; 30% — при -55°C. NaCl (поваренная соль): максимальная концентрация 23% — замерзает при -21°C. Пропиленгликоль 40% — при -24°C; 50% — при -36°C. Этиленгликоль 40% — при -23°C; 50% — при -36°C. Рабочая температура охладителя выбирается с запасом 5–8°C выше точки замерзания для предотвращения кристаллизации при случайном снижении расхода или температуры хладагента.
Коррозия в хлоридных средах
Хлорид-ионы (Cl⁻) разрушают пассивирующий оксидный слой на поверхности нержавеющих сталей, инициируя питтинговую коррозию. Критические концентрации: сталь AISI 304 — питтинг начинается при Cl⁻ > 200 мг/л (при повышенных температурах); сталь AISI 316L — устойчива до ~3 000–5 000 мг/л при температурах ниже 50°C; Титан Grade 2 — практически не корродирует в хлоридах любых концентраций при температурах до 120°C.
Раствор CaCl2 20–30% содержит 100 000–200 000 мг/л ионов хлора — это в 500–1000 раз выше критического порога для стали 304. Питтинговая коррозия начинается в течение 2–4 недель, трубки теряют герметичность через 2–6 месяцев. Даже AISI 316L в системах с CaCl2 при температурах ниже -10°C требует проверки: пластичность снижается при криогенных температурах.
Тепловая изоляция
Охладители рассола требуют полной тепловой изоляции кожуха и присоединительных трубопроводов. Причины: предотвращение конденсации атмосферной влаги на поверхности (наружная коррозия); снижение потерь холода в окружающую среду; предотвращение намерзания льда на холодных поверхностях. Применяют изоляцию из вспененного полиуретана или минеральной ваты толщиной 50–80 мм с алюминиевой гидрозащитой.
↑ К оглавлению6. Охладитель кислот и агрессивных сред: специальные сплавы, двойная трубная решётка
Охлаждение кислот — задача, где ошибка в выборе материала означает не только быстрый выход аппарата из строя, но и аварию с возможными человеческими жертвами. Каждый тип кислоты требует индивидуального подхода.
Типы кислот и материалы
- Соляная кислота HCl (любая концентрация): Hastelloy C-276 (UNS N10276) или титан Grade 7 (с 0,15% Pd). Нержавейка всех марок корродирует.
- Серная кислота H2SO4 (концентрация >70%): углеродистая сталь или чугун (образует защитный слой сульфата). При <70% — Hastelloy B-3 или сплав 20.
- Азотная кислота HNO3: AISI 316L или сплав 20. Hastelloy C — не пригоден (окислительная среда).
- Фосфорная кислота H3PO4: Hastelloy C-276 или титан Grade 2.
- Уксусная кислота CH3COOH: AISI 316L при концентрации до 10%; сплав 20 или Hastelloy C при высоких концентрациях.
Двойная трубная решётка
Двойная трубная решётка — конструкция с двумя параллельными трубными решётками и вентилируемым зазором между ними. При разрушении трубки в любой из решёток среды не смешиваются: утечка попадает в зазор между решётками и выводится через дренажный патрубок. Обязательна при охлаждении: кислот (смешение с водой — экзотерма или выброс); токсичных и канцерогенных веществ; сред, загрязнение которых недопустимо (фармацевтика, пищевая промышленность).
При агрессивных средах трубная решётка должна быть из того же сплава, что и трубки. Бюджетное решение — плакировка решётки из углеродистой стали листом из Hastelloy или титана — возможно, но требует контроля качества наплавки. Сварные швы в зоне решётки — наиболее уязвимые места.
7. Decision table: среда → сторона → материал → особенности
Сводная таблица для быстрого принятия конструктивного решения. Данные актуальны для температур до 80°C и давлений до 10 бар. При экстремальных условиях — консультация инженера обязательна.
| Среда | Сторона размещения | Материал трубок | Материал кожуха | Особенности |
|---|---|---|---|---|
| Техническая вода (Cl⁻ <200 мг/л) | Трубки или межтруб. | Сталь 20 | Сталь 20 | Скорость 1,5–2,5 м/с |
| Вода (Cl⁻ 200–1000 мг/л) | Трубки | AISI 316L | Ст.20 / 316L | Не применять AISI 304 |
| Морская вода | Межтрубное (как хладагент) | CuNi 90/10 или Ti | AISI 316L | Биообрастание; скорость >1,5 м/с |
| Минеральное масло | Трубки | Сталь 20 | Сталь 20 | Многоходовая схема, Re > 10 000 |
| Синтетическое масло с хлором | Трубки | AISI 316L | Сталь 20 | Турбулизаторы при высокой вязкости |
| Конденсат (pH > 8) | Трубки | Сталь 20 / Cu | Сталь 20 | Дегазация CO2 |
| Конденсат (pH 6–8, CO2) | Трубки | CuNi 90/10 | Сталь 20 | Нет NH3 в конденсате |
| Рассол NaCl (до 23%) | Трубки | AISI 316L | AISI 316L | Тепловая изоляция |
| Рассол CaCl2 (до 30%) | Трубки | Титан Grade 2 | AISI 316L | 304 — категорически запрещён |
| Пропиленгликоль | Трубки | AISI 316L | Сталь 20 | Пищевой класс — электрополировка |
| HCl (любая конц.) | Трубки | Hastelloy C-276 / Ti Gr.7 | FRP / Hastelloy | Двойная трубная решётка |
| H2SO4 (>70%) | Трубки | Углеродистая сталь | Сталь 20 | Нет разбавления водой! |
| HNO3 | Трубки | AISI 316L / Alloy 20 | Alloy 20 | Не применять Hastelloy C |
8. Параметры для ТЗ на подбор по каждой среде
Ниже — таблица минимально необходимых параметров для формирования технического задания на подбор кожухотрубного охладителя. Указание неполных данных приводит к некорректному расчёту или необходимости переработки документации.
| Параметр | Ед. изм. | Вода | Масло | Конденсат | Рассол | Кислоты |
|---|---|---|---|---|---|---|
| Расход рабочей среды | кг/ч или м³/ч | + | + | + | + | + |
| T вход / T выход рабочей среды | °C | + | + | + | + | + |
| Расход охлаждающей воды | кг/ч или м³/ч | + | + | + | + | + |
| T охлаждающей воды вход | °C | + | + | + | + | + |
| Рабочее давление (труб./межтруб.) | бар | + | + | + | + | + |
| Состав / марка масла | — | — | + | — | — | — |
| Вязкость при T вход и T выход | сСт / Па·с | — | + | — | — | + |
| Концентрация рассола / гликоля | % масс. | — | — | — | + | — |
| Содержание хлоридов (Cl⁻) | мг/л | + | — | — | + | + |
| pH среды | — | + | — | + | + | + |
| Наличие CO2 / H2S / NH3 | мг/л | — | — | + | — | — |
| Требования к материалу | марка / стандарт | по необх. | по необх. | по необх. | + | + |
9. Кейс 1: маслоохладитель гидростанции 180 кВт — расчёт вязкости и Re
Исходные данные:
- Мощность тепловыделения гидростанции: Q = 180 кВт
- Марка масла: ИГП-30 (индустриальное гидравлическое)
- T масла на входе: 75°C, T на выходе: 50°C
- Охлаждающая вода: T вход 25°C, T выход 38°C
- Расход масла: G = Q / (c × ΔT) = 180 000 / (1,9 × 25) = 3 790 кг/ч = 1,053 кг/с
Расчёт Re: Трубки d = 20 мм (внутр.), 4-ходовая схема, N = 60 трубок (15 на ход). Расход на 1 трубку: g = 1,053 / 15 = 0,0702 кг/с. Вязкость ИГП-30 при 60°C (средн.): μ = 0,018 Па·с. Re = 4 × 0,0702 / (π × 0,020 × 0,018) = 0,281 / 0,00113 = 248 — ламинарное течение!
Решение с турбулизаторами: Установка спиральных вкладышей d = 19 мм, шаг 40 мм. Эффективный Re (с учётом вихревого течения): Re_эфф ≈ 2 200. Коэффициент теплоотдачи масла: α = 350 Вт/м²·К. k = 280 Вт/м²·К (с учётом загрязнений). LMTD = (75-38 - (50-25)) / ln((37/25)) = (37-25) / 0,393 = 30,5 K.
Требуемая площадь: F = 180 000 / (280 × 30,5) = 21,1 м². Выбран аппарат ХНВ 600-24-2-1 с F = 24 м² (с запасом 14%).
Результат: аппарат с турбулизаторами диаметром 600 мм, длина 3 м, 4 хода. Срок изготовления — 3 недели, поставка — Москва.
10. Кейс 2: охладитель рассола -18°C — выбор 316L, тепловая изоляция
Исходные данные:
- Рабочая среда: рассол CaCl2 25% (T замерзания -28°C)
- T рассола вход: -10°C, T выход: -18°C
- Расход рассола: 45 м³/ч = 56 250 кг/ч (ρ = 1 250 кг/м³)
- Хладагент: аммиак NH3 (кипение при -25°C)
- Тепловая нагрузка: Q = 56 250 × 3,15 × 8 / 3 600 = 392 кВт
Выбор материала: CaCl2 25% содержит Cl⁻ ≈ 170 000 мг/л — только титан Grade 2. Сталь 304 — исключена. Сталь 316L допускается при температурах до -10°C, но при -18°C и высоких хлоридах — риск питтинга и охрупчивания сварных швов. Решение: трубки и трубные решётки — Ti Grade 2, кожух — AISI 316L.
Тепловая изоляция: ППУ-скорлупа 60 мм на кожухе и патрубках. Алюминиевая оболочка толщиной 0,8 мм. Дренажный клапан с тепловым обогревом для предотвращения замерзания при простоях.
Конструкция: ХКГ 800-180-1-2 (компенсатор на кожухе — из-за большого перепада температур). Аммиак NH3 — в межтрубном пространстве (испарение; нижняя точка ввода, верхняя — вывод пара). Рассол — по трубкам, 2 хода.
Результат: F = 180 м², диаметр 800 мм, длина 4,5 м. Изоляция снизила потери холода с 28 до 3 кВт. Срок эксплуатации при титановых трубках — 20+ лет без замены трубного пучка.
11. Чек-лист: что указать в ТЗ при разных рабочих средах
Перед отправкой запроса на подбор охладителя проверьте по чек-листу — для каждой среды отмечены критичные позиции.
Универсальные позиции (для всех сред)
- Наименование и состав рабочей среды (химическая формула или марка)
- Расход каждой среды (кг/ч или м³/ч)
- Температуры вход/выход для обеих сред
- Рабочее давление в трубном и межтрубном пространстве
- Ориентация аппарата (горизонтальная / вертикальная)
- Применимые нормы и стандарты (ГОСТ 27590, ASME, PED)
- Требования к испытательному давлению
Дополнительно для масла
- Марка масла и вязкость (сСт) при T вход и T выход
- Допустимый перепад давления по трубному пространству
- Наличие пускового режима: T масла при пуске, длительность
Дополнительно для рассола
- Тип рассола: CaCl2 / NaCl / пропиленгликоль / этиленгликоль
- Концентрация (% масс.) и точка замерзания
- T минимальная рабочая (для проверки материала на хладоломкость)
- Требования к наружной тепловой изоляции (да/нет, толщина)
Дополнительно для конденсата
- pH конденсата, содержание CO2 (мг/л)
- Наличие аммиака NH3 (при котором медь запрещена)
- Давление конденсата на входе в охладитель
Дополнительно для кислот
- Тип и концентрация кислоты
- Требование двойной трубной решётки (да/нет)
- Допустимые материалы по регламенту предприятия
- Требования к антистатической защите (для диэлектрических сред)
