1. Что такое маслоохладитель и зачем он нужен
Маслоохладитель — теплообменник, охлаждающий масло (гидравлическое, смазочное, компрессорное, трансмиссионное) с помощью воды или воздуха. Это не просто опция — для большинства промышленных систем маслоохладитель является критически важным элементом.
При температуре масла выше 60-70°C: вязкость падает на 30-50%, увеличиваются утечки в зазорах, снижается смазывающая способность. При 80°C: ускоренное окисление масла, образование лаков и осадков, разрушение уплотнений. При 90°C+: кавитация в гидронасосе, быстрый износ пар трения, аварийные остановки. Типичный срок масла без охлаждения: 200-500 ч вместо нормативных 2 000-4 000 ч.
Маслоохладитель решает задачу отвода лишнего тепла: тепло, выделяемое при дросселировании в гидравлических клапанах, потери в насосе и гидромоторах, тепло трения в редукторах и подшипниках. Без маслоохладителя оборудование либо работает с защитными термостатами (аварийные отключения), либо перегревается и выходит из строя.
| Оборудование | Тепловые потери | Типичная нагрузка на маслоохладитель |
|---|---|---|
| Гидростанция 10 кВт | 3-4 кВт (КПД 65-70%) | 3-5 кВт |
| Гидростанция 50 кВт | 12-18 кВт | 15-20 кВт |
| Гидропресс 200 кВт | 50-80 кВт (прерывистая нагрузка) | 60-80 кВт с запасом |
| Компрессор винтовой 30 кВт | 8-12 кВт | 10-15 кВт |
| Редуктор крана 45 кВт | 3-6 кВт | 5-8 кВт |
2. Типы маслоохладителей
Пластинчатый (ПТО)
Пластины из нержавейки или алюминия с гофрированной поверхностью. Компактный, высокая эффективность.
Давление до 25 бар. Температура до 150°C. Мощность: 5-5 000 кВт.
Применение: гидравлика с чистым маслом, станки, компрессоры. Легко разбирается для чистки.

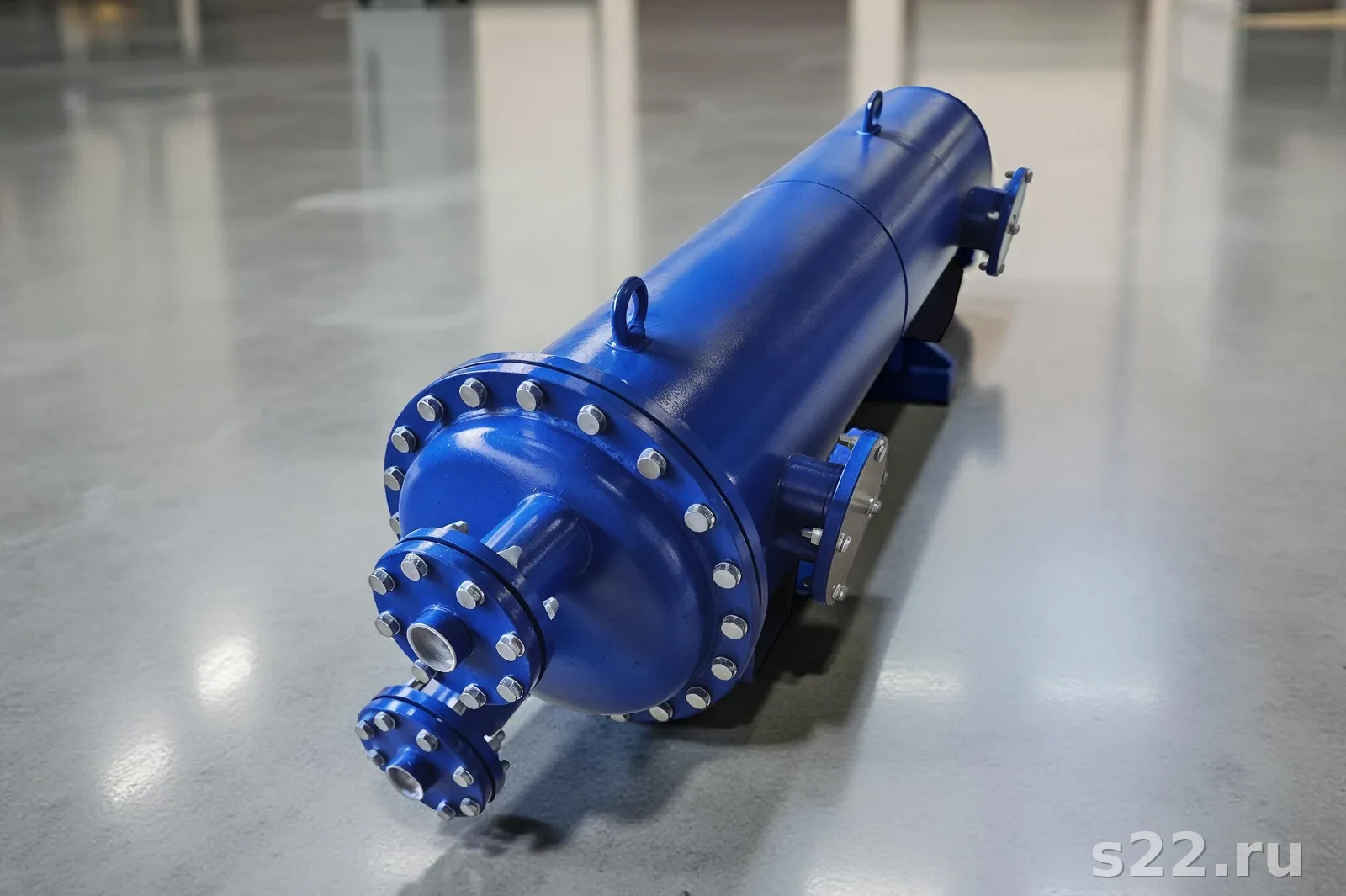

Кожухотрубный (КТО)
Трубный пучок в кожухе. Масло по трубам, вода в межтрубном пространстве (или наоборот).
Давление до 160+ бар. Температура до 350°C. Надёжен с загрязнённым маслом.
Применение: высокое давление, тяжёлые условия, мобильные машины (экскаваторы, краны).
Воздушный (сухой)
Радиатор с вентилятором. Масло по каналам радиатора, охлаждение воздухом.
Не нужна вода. Температура охлаждения: T воздуха + 15-25°C.
Применение: мобильная техника (экскаваторы, краны, комбайны), удалённые площадки.
| Параметр | Пластинчатый | Кожухотрубный | Воздушный |
|---|---|---|---|
| Давление масла | до 25 бар | до 160+ бар | до 250 бар |
| Компактность | Высокая | Средняя | Низкая |
| Эффективность охлаждения | Высокая | Высокая | Зависит от T воздуха |
| Нужна вода | Да | Да | Нет |
| Стойкость к загрязнениям масла | Низкая (засоряется) | Высокая | Высокая |
| Стоимость | Ниже | Средняя | Средняя-высокая |
3. Как рассчитать маслоохладитель
Расчёт маслоохладителя начинается с определения тепловой нагрузки (Q, кВт):
Q = G × ρ × Cp × ΔT / 3 600, где G — расход масла (л/мин), ρ — плотность масла (~0,87 кг/л для гидравлики), Cp — теплоёмкость масла (~1,8-2,0 кДж/кг·K), ΔT — разница температур масла на входе и выходе (°C).
Пример: гидростанция, расход масла 60 л/мин, Т вход 70°C, Т выход 50°C. Q = 60 × 0,87 × 1,85 × 20 / 3 600 = 0,535 кВт/ед × 60 = ~32 кВт. Маслоохладитель нужен на 32 кВт (с запасом 20% → 38 кВт).
| Параметр | Что нужно для расчёта | Где взять |
|---|---|---|
| Расход масла G | л/мин | Паспорт гидростанции, расчёт по производительности насоса |
| Температура масла Т1 вход | °C | Измерение или нормативное значение (обычно 60-80°C) |
| Температура масла Т2 выход | °C | Требуемое значение (обычно 40-55°C) |
| Температура воды Т_вода | °C | Из системы водоснабжения (летом до 25°C в России) |
| Давление масла Р | бар | Рабочее давление системы (определяет тип ТО) |
| Вязкость масла ν | сСт при рабочей T | Карта данных масла |
4. Маслоохладители для гидравлики
Гидравлические маслоохладители — самая массовая группа. Устанавливаются на линии слива гидросистемы (после гидродвигателя/цилиндра, перед баком) или на отдельном байпасном контуре.
| Применение | Давление | Тип ТО | Пример модели | Цена |
|---|---|---|---|---|
| Гидростанция 10-30 кВт | до 15 бар (слив) | Пластинчатый | Funke FP 04, Hydac HBM-064 | 15 000-35 000 руб. |
| Гидростанция 50-150 кВт | до 25 бар | Пластинчатый | API API-20, Alfa Laval M10 | 35 000-80 000 руб. |
| Пресс, штамповочный станок | 100-315 бар | Кожухотрубный | Hydac KE 102, Emmegi | 40 000-120 000 руб. |
| Мобильная техника | до 350 бар | КТО / воздушный | Hydac OLC, Laminova | 20 000-90 000 руб. |
Кейс: выбор маслоохладителя для гидростанции деревообрабатывающего завода
ПараметрыГидростанция 45 кВт, давление 200 бар, расход масла 80 л/мин, Т масла без охлаждения достигает 85°C, вода из сети 18°C летом. Требуется Т масла не выше 55°C.
РешениеТепловая нагрузка: Q ≈ 80 × 0,87 × 1,85 × 30/3600 = 53 кВт (максимум). Выбор: кожухотрубный Hydac KE 204 (давление масла до 250 бар, Q до 60 кВт). Установка на байпасном контуре с термостатом для поддержания Т масла.
РезультатТемпература масла стабилизировалась на 52°C при летних условиях. Ресурс масла увеличился с 500 ч до 2 500 ч. Снижение аварийных остановок на 80%.
5. Маслоохладители для компрессоров
Компрессорные маслоохладители охлаждают смазочное масло в поршневых, винтовых и центробежных компрессорах. Температура масла компрессора: 80-120°C на входе в маслоохладитель. Правильное охлаждение масла критично для ресурса компрессора: масло при высокой температуре окисляется, образует лаки на клапанах и поршнях, резко сокращая интервал замены и ресурс оборудования.
| Тип компрессора | Температура масла | Давление масла | Рекомендуемый тип ТО |
|---|---|---|---|
| Поршневой (малый) | 80-100°C | 3-6 бар | Пластинчатый из нержавейки |
| Винтовой | 85-105°C | 6-16 бар | Пластинчатый или встроенный КТО |
| Центробежный (турбокомпрессор) | 60-90°C | 10-25 бар | КТО горизонтальный |
| Турбодетандер | 40-80°C | 15-40 бар | КТО высокого давления |
6. Материалы и конструктивные особенности
Выбор материалов маслоохладителя зависит от типа масла, среды охлаждения и давления. Неправильный выбор материала ведёт к коррозии, загрязнению масла, преждевременному выходу из строя. Наиболее частая ошибка — использование маслоохладителя с медными элементами для синтетических эфирных масел (POE), которые агрессивны к меди.
| Применение | Пластины/трубы | Уплотнения | Кожух |
|---|---|---|---|
| Стандартная гидравлика | Нержавейка AISI 316 | NBR (Бутадиенитрильный) | Сталь или алюминий |
| Пищевая промышленность | AISI 316L (FDA) | EPDM (пищевой) | Нержавейка AISI 304 |
| Морские применения | Титан или CuNi 90/10 | EPDM | Бронза или нержавейка |
| Агрессивные масла | Хастеллой C-276 | PTFE | Нержавейка |
| Высокое давление (160+ бар) | Нержавейка DN24 → DN14 | NBR высококачественный | Кованая сталь |
7. Производители маслоохладителей
| Производитель | Страна | Специализация | Диапазон цен |
|---|---|---|---|
| Hydac | Германия | Гидравлика, высокое давление | 25 000-150 000 руб. |
| Funke | Германия | Пластинчатые ТО для масла | 15 000-80 000 руб. |
| Alfa Laval | Швеция | Пластинчатые и спиральные | 20 000-120 000 руб. |
| Emmegi | Италия | Гидравлические маслоохладители | 18 000-90 000 руб. |
| API Brauer | Германия | Маслоохладители промышленные | 22 000-100 000 руб. |
| Laminova | Швеция | Компактные КТО | 12 000-60 000 руб. |
| SWEP | Швеция | Паяные пластинчатые | 8 000-50 000 руб. |
| Российские (СМС, АКМАН) | Россия | Кожухотрубные для промышленности | 15 000-80 000 руб. |
8. Как подобрать маслоохладитель: пошаговый алгоритм
Q = G × ρ × Cp × ΔT. Или упрощённо: 30-40% от мощности оборудования.
До 25 бар — пластинчатый. Выше 25 бар — кожухотрубный или КТО высокого давления.
Вода из сети — водяной ТО. Нет воды, мобильная техника — воздушный радиатор.
Чистое масло — пластинчатый. Масло с примесями — кожухотрубный (проще чистить).
Стандарт — нержавейка. Пищепром — AISI 316L. Море — титан или CuNi.
По мощности (загрязнение, старение пластин). По давлению (пиковые нагрузки).
9. Обслуживание маслоохладителей
Маслоохладитель — относительно неприхотливое оборудование, но требует периодического обслуживания:
- Пластинчатый: раз в 1-3 года — разборка и промывка пластин от масляных отложений и накипи на водяной стороне. Замена уплотнений каждые 3-7 лет. Признак засорения: рост температуры масла при прежней нагрузке.
- Кожухотрубный: механическая прочистка трубного пучка каждые 3-5 лет. Гидравлическая промывка водяной стороны при образовании накипи. Проверка целостности трубок раз в 5 лет (утечки масла в воду).
- Воздушный: продувка радиатора сжатым воздухом каждые 6-12 месяцев (или чаще при пыльных условиях). Проверка подшипников вентилятора раз в год.
- Общее: контроль температуры масла (термометр или датчик). Контроль перепада давления на маслоохладителе (рост = засорение). Ежеквартальный осмотр на течи.
Периодичность технического обслуживания маслоохладителей
| Вид работы | Периодичность | Признак необходимости | Стоимость работы |
|---|---|---|---|
| Промывка пластинчатого ТО | 1-3 года | Т масла выше нормы на 5°C+ | 15 000-40 000 руб. |
| Замена уплотнений пластинчатого ТО | 3-7 лет | Капли масла/воды на ТО | 8 000-30 000 руб. |
| Прочистка кожухотрубного ТО | 3-5 лет | Рост перепада давления >20% | 20 000-60 000 руб. |
| Продувка воздушного радиатора | 6-12 месяцев | Слой пыли на рёбрах охлаждения | 2 000-5 000 руб. |
| Проверка подшипников вентилятора | 12 месяцев | Шум, вибрация вентилятора | 3 000-10 000 руб. |
| Замена маслоохладителя целиком | 10-20 лет | Сквозная коррозия, трещины трубок | 50 000-300 000 руб. |
10. Нормативные документы для маслоохладителей
Маслоохладители в промышленных системах подпадают под ряд российских нормативов:
| Документ | Область применения |
|---|---|
| ГОСТ 15980-82 | Маслоохладители для гидравлических систем — технические условия |
| ГОСТ 23011-91 | Теплообменники кожухотрубные — ряд условных давлений и диаметров |
| ТР ТС 032/2013 | Сосуды под давлением (если P > 0,05 МПа) — сертификация |
| ГОСТ 31840-2012 | Гидравлические приводы — требования к температуре рабочей жидкости |
| ISO 4413:2010 | Гидравлические передачи — общие правила безопасности (включая охлаждение) |
11. Типы масел и требования к маслоохладителю
Различные типы масел имеют разные требования к маслоохладителю:
| Тип масла | Применение | Рабочая T | Особенности |
|---|---|---|---|
| Гидравлическое HLP/HLPD | Гидростанции, прессы, станки | 40-55°C | Стандартный маслоохладитель |
| Компрессорное PAO/POE | Винтовые компрессоры | 50-70°C после охлаждения | Нержавеющие пластины обязательны |
| Трансмиссионное GL-4/GL-5 | Редукторы, коробки передач | 60-80°C | Совместимость материалов с серой |
| Turbine oil | Паровые и газовые турбины | 40-60°C | Высокочистое масло — пластинчатый ТО |
| Биоразлагаемое HETG/HEPG | Лесное хозяйство, водоохранные зоны | 50-65°C | EPDM уплотнения (совместимость) |
12. Монтаж маслоохладителя в гидравлическую систему
Место установки маслоохладителя влияет на эффективность охлаждения и защиту системы:
Самое распространённое. Маслоохладитель на сливной магистрали до бака. Давление низкое (1-3 бар) → можно пластинчатый. Охлаждает всё масло, прошедшее через систему.
Небольшой насос прокачивает масло из бака через маслоохладитель и обратно. Независимо от основной гидросистемы. Термостат регулирует расход через охладитель.
Змеевик или пластины внутри масляного бака. Компактно, но менее эффективно. Применяется на малых установках с баком до 100 л.
Частые проблемы с маслоохладителями
| Проблема | Причина | Решение |
|---|---|---|
| Масло перегревается | Засорение пластин, недостаток воды, неправильный подбор | Промывка, увеличение расхода воды, замена на более мощный ТО |
| Вода в масле (эмульсия) | Повреждение пластины/трубки, нарушение уплотнения | Замена повреждённого элемента или маслоохладителя |
| Масло в воде | То же — нарушение герметичности | Давление масла больше давления воды → масло в воду; нужно найти и устранить |
| Быстрое загрязнение воды | Накипь, биообрастание при открытом охлаждении | Водоподготовка, умягчение воды, добавление ингибиторов |
| Утечки масла снаружи | Износ уплотнений (пластинчатый ТО) | Замена уплотнений (3-7 лет плановая периодичность) |
| Температура масла ниже нормы зимой | Нет термостатического байпаса | Установить байпасный клапан с уставкой 45°C |
13. Стоимость маслоохладителей и сроки окупаемости
| Применение | Мощность | Стоимость ТО | Монтаж | Срок окупаемости |
|---|---|---|---|---|
| Малая гидростанция 10-30 кВт | 5-12 кВт | 15 000-35 000 руб. | 8 000-20 000 руб. | 6-12 мес. (замена масла) |
| Средняя гидростанция 50-150 кВт | 20-60 кВт | 35 000-80 000 руб. | 15 000-40 000 руб. | 3-8 мес. |
| Пресс/тяжёлое оборудование | 50-200 кВт | 60 000-150 000 руб. | 30 000-60 000 руб. | 2-6 мес. |
| Компрессор 30-500 кВт | 15-200 кВт | 40 000-200 000 руб. | 25 000-80 000 руб. | 3-12 мес. |
Экономический расчёт: маслоохладитель для гидростанции 45 кВт
Без маслоохладителяТемпература масла летом: 85-95°C. Замена масла каждые 500 ч (5 раз в год): 200 л × 280 руб./л = 56 000 руб./год. Износ насоса ускорен в 2-3×: замена каждые 2 года вместо 5 лет (+80 000 руб./год). Плановые простои на охлаждение: ~15 ч/мес × 5 000 руб./ч = 75 000 руб./мес потерь. ИТОГО потери: ~1 116 000 руб./год.
С маслоохладителемСтоимость маслоохладителя Hydac KE 204: 85 000 руб. Монтаж + термостат: 40 000 руб. ИТОГО инвестиции: 125 000 руб. Замена масла каждые 3 000 ч (1 раз в год): 56 000 → 9 300 руб. Ресурс насоса восстановлен. Простои исключены.
ОкупаемостьЭкономия ~1 000 000 руб./год. Срок окупаемости маслоохладителя: 125 000 / (1 000 000/12) = 1,5 месяца. ROI 800% за первый год.
14. Итоги и рекомендации по выбору маслоохладителя
| Критерий | Рекомендация | Обоснование |
|---|---|---|
| Давление масла до 25 бар | Пластинчатый разборный | Компактен, обслуживаем, легко масштабировать |
| Давление масла 25-160 бар | Кожухотрубный | Масло по трубам высокого давления, вода в кожухе |
| Давление масла 25-45 бар, чистое масло | Паяный BPHE | Компактнее разборного, дешевле на единицу площади |
| Нет воды для охлаждения | Воздушный радиатор | Независим от водоснабжения, требует вентилятор |
| Мобильная техника | Воздушный или паяный | Компактность, вибростойкость, нет трубопровода воды |
| Пищевая промышленность | Пластинчатый AISI 316L | Нержавеющая сталь, CIP-промывка, сертификаты |
- Измерьте температуру масла на входе и выходе ТО — разница должна быть ≥ 10°C при номинальной нагрузке
- Проверьте расход охлаждающей воды (сравните с паспортом) — засорение водяной стороны снижает расход
- Осмотрите уплотнения пластинчатого ТО — следы масла или воды вокруг — признак износа уплотнений
- Проверьте работу термостатического байпасного клапана — при холодном масле должен пропускать байпас
- Замерьте перепад давления на маслоохладителе — рост более 20% от паспортного → пора промывать
- Проверьте крепёж и состояние патрубков — вибрация постепенно расшатывает соединения
