1. Что такое спиральный теплообменник
Спиральные теплообменники — специализированный тип рекуперативных аппаратов. Их главная особенность по сравнению с регенеративными теплообменниками и классическими пластинчатыми — единый непрерывный канал для каждой среды без разветвлений. Центробежная сила при движении по спирали создаёт интенсивную турбулентность и самоочищающий эффект.
Если ваша задача — нагрев или охлаждение вязких сред, промышленных стоков или суспензий, обратитесь к инженерам S22 — подберём оптимальный тип теплообменника с учётом характеристик вашей среды.

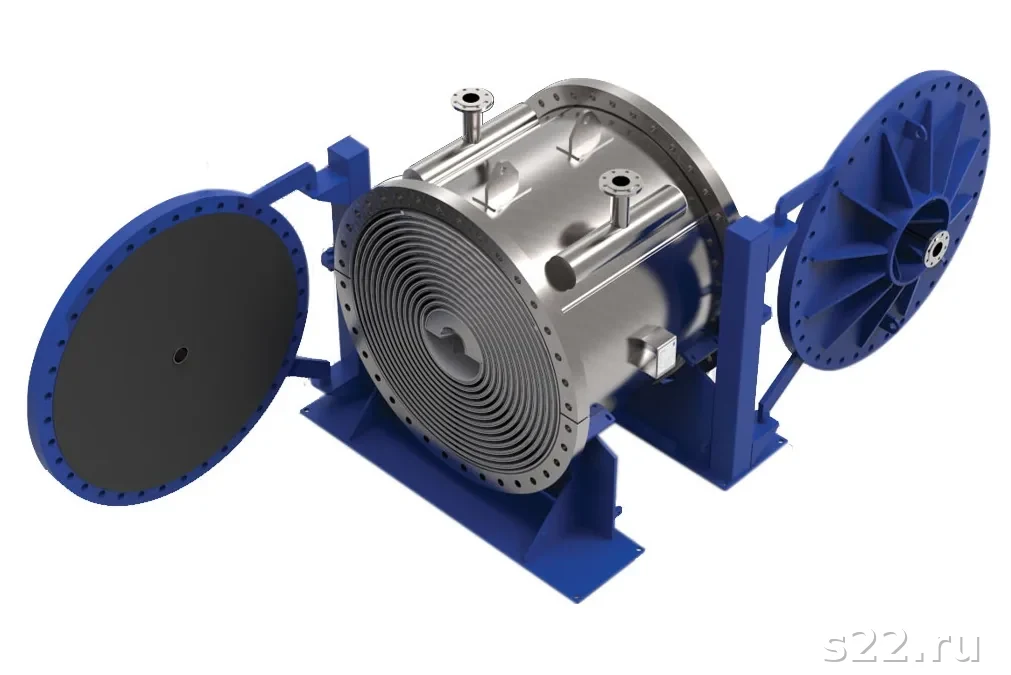

2. Конструкция и устройство спирального теплообменника
Основные конструктивные элементы спирального теплообменника:
- Спиральные ленты: 2 листа металла, навитые в спираль. Между лентами — пространство канала. Ширина канала фиксируется сварными шипами-дистанторами (5–25 мм) в зависимости от вязкости среды.
- Цилиндрический корпус: охватывает спираль снаружи и является стенкой наружного витка. Диаметр корпуса — от 0,2 до 1,8 м в зависимости от площади поверхности.
- Торцевые крышки: съёмные, закреплены болтами. Обеспечивают полный доступ к обоим каналам для чистки и осмотра.
- Патрубки: входные и выходные штуцеры каждой среды расположены на крышках (торцевые) или на корпусе (тангенциальные).
3. Принцип работы: противоток и самоочистка
Горячая среда (Среда 1) входит через центральный патрубок и движется изнутри наружу по одному спиральному каналу. Холодная среда (Среда 2) входит снаружи и движется снаружи внутрь по соседнему каналу. Результат — истинный противоток на всей длине теплообменной поверхности.
Критическая скорость для самоочищения составляет 0,3–0,5 м/с в зависимости от размера и плотности частиц. При правильном подборе шага канала и скорости потока интервал между чистками составляет 1–2 года даже для загрязнённых сред.
4. Типы и модификации спиральных теплообменников
| Тип | Схема потоков | Применение |
|---|---|---|
| Тип I (противоток) | Оба потока — спирально, горячий изнутри, холодный снаружи | Жидкость-жидкость: нагрев и охлаждение вязких сред |
| Тип II (противоток/перекрёсток) | Один поток спирально, второй — перпендикулярно через торец | Испарение и конденсация: один поток меняет фазу |
| Тип III (комбинированный) | Оба потока могут входить через торец | Газ-жидкость: нагрев/охлаждение газов и паров |
| Полусварной | Один канал сварной, второй разборный | Один канал — агрессивная среда, второй — вода/пар |
5. Расчёт теплопередачи спирального теплообменника
| Параметр | Формула | Типичные значения |
|---|---|---|
| Тепловой поток Q | Q = G × Cp × (T_вх - T_вых) | 1–5000 кВт |
| LMTD (противоток) | (ΔT1 - ΔT2) / ln(ΔT1/ΔT2) | 5–80°C |
| Площадь поверхности F | F = Q / (k × LMTD) | 1–500 м² |
| Скорость в канале v | v = G / (b × h) | 0,3–2,5 м/с |
| Потеря давления Δp | по кривым производителя | 0,05–1,5 бар |
6. Материалы исполнения
| Среда | Материал ленты | Температура | Срок службы |
|---|---|---|---|
| Вода, пар, слабые растворы | Углеродистая сталь ст.3 / AISI 304 | -20...+350°C | 10–15 лет |
| Хлориды, органика | AISI 316L (Mo 2–3%) | -60...+400°C | 15–20 лет |
| Соляная, серная кислоты | Хастеллой C-276 | -20...+350°C | 20+ лет |
| Морская вода, хлор | Титан Grade 2 | -20...+300°C | 20+ лет |
| Агрессивные стоки | AISI 316L + PTFE-покрытие | -20...+200°C | 10–15 лет |
7. Области применения
Спиральные теплообменники незаменимы в отраслях, где пластинчатые и кожухотрубные аппараты засоряются или не справляются с вязкостью среды:
- Химическая и нефтехимическая промышленность: нагрев и охлаждение кислот, щелочей, сырой нефти и тяжёлых фракций, растворов полимеров
- Целлюлозно-бумажная отрасль: чёрный щелок (крафт-процесс), сульфитные стоки с волокнами — именно для этих сред создавались первые спиральные ТО
- Пищевая промышленность: сиропы, патока, джемы, растительные масла, дрожжевые суспензии, виноградное сусло
- Металлургия и гальваника: кислотные травильные растворы, гальванические стоки, шламы
- Фармацевтика: ферментационные бульоны, эмульсии, суспензии клеток
- Очистные сооружения: нагрев ила, утилизация тепла сточных вод перед биологической очисткой
Подробнее о применении в системах охлаждения — в статье о теплообменниках для охлаждения. Сравнение со всеми типами спиральных теплообменников — в обзорной статье.
8. Сравнение с пластинчатым и кожухотрубным теплообменником
| Критерий | Спиральный | Пластинчатый | Кожухотрубный |
|---|---|---|---|
| Вязкость среды | До 50 000 мПа·с | До 300 мПа·с | До 10 000 мПа·с |
| Загрязнённые среды | Отлично (самоочистка) | Плохо (засоряется) | Хорошо (широкие трубы) |
| Давление | До 15 бар | До 25 бар | До 100 бар |
| Температура | -20...+400°C | -20...+180°C | -200...+600°C |
| Стоимость | Высокая | Низкая | Средняя |
| Обслуживание | Простое (съёмные крышки) | Простое (разборка пакета) | Сложное (трубки) |
9. Как выбрать: decision table
| Условие / Задача | Рекомендация |
|---|---|
| Вязкость среды >300 мПа·с | Спиральный теплообменник с широким каналом (15–25 мм) |
| Загрязнённые жидкости, волокна, взвеси | Спиральный тип I с каналом 15–20 мм и скоростью >0,5 м/с |
| Конденсация или испарение одной среды | Спиральный тип II с торцевым подводом испаряемой среды |
| Требуется минимальная стоимость | Пластинчатый (если среда чистая и маловязкая) |
| Высокое давление (>15 бар) | Кожухотрубный теплообменник |
| Агрессивная кислотная среда | Спиральный из хастеллоя или с PTFE-покрытием |
10. Кейсы применения
Кейс 1: Нагрев сульфитных стоков целлюлозного завода
Задача: Нагрев 8 м³/ч сульфитного щелока (вязкость 800 мПа·с, pH 4,5) с 30°C до 70°C с использованием горячей воды 90°C.
Решение: Спиральный ТО площадью 12 м², сталь AISI 316L, канал 20 мм, k = 650 Вт/(м²·К).
Результат: Тепловая мощность 280 кВт. Интервал чистки — 18 месяцев (против 3 месяцев для кожухотрубного). Экономия на обслуживании — 120 тыс. руб./год.
Кейс 2: Охлаждение кислотного травильного раствора
Задача: Охлаждение 5 м³/ч HCl 15% с 60°C до 30°C речной водой 15°C. Содержание железа в растворе — 80 г/л.
Решение: Спиральный ТО площадью 8 м² из хастеллоя C-276, канал 15 мм, водяная сторона — AISI 316L.
Результат: Расчётная мощность охлаждения 175 кВт. Срок службы аппарата — 12 лет (обычный нержавеющий аппарат выходил из строя через 2–3 года).
Кейс 3: Утилизация тепла городских сточных вод
Задача: Передача тепла от 50 м³/ч сточных вод (+12°C зимой) к теплоносителю тепловых насосов.
Решение: Спиральный ТО площадью 30 м², ширина канала 20 мм (для прохождения взвесей), углеродистая сталь с эпоксидным покрытием.
Результат: Теплосъём 240 кВт. Работает без засоров 2 года, обслуживание — промывка гидроструёй 1 раз в год.
11. Обслуживание и чистка спирального теплообменника
Процедура плановой чистки спирального теплообменника:
Регулярное обслуживание спирального теплообменника позволяет продлить срок его службы до 20+ лет. Для подбора оптимального типа теплообменника под вашу задачу используйте услугу расчёта или обратитесь к инженеру S22.
12. Справочник параметров для выбора ширины канала
Ширина канала — ключевой параметр спирального теплообменника, определяющий его работоспособность с конкретной средой. Выбирается на этапе проектирования и не регулируется в процессе эксплуатации:
| Вязкость среды, мПа·с | Ширина канала, мм | Скорость потока, м/с | Типичная среда |
|---|---|---|---|
| 1–10 | 5–8 | 1,0–2,5 | Вода, слабые водные растворы, конденсат |
| 10–100 | 8–12 | 0,5–1,5 | Лёгкие масла, разбавленные суспензии, слабые кислоты |
| 100–1000 | 12–16 | 0,3–1,0 | Тяжёлые масла, дрожжевые суспензии, сиропы |
| 1000–10000 | 16–20 | 0,2–0,7 | Патока, черный щелок, полимерные расплавы |
| 10000–50000 | 20–25 | 0,1–0,4 | Очень вязкие нефтяные остатки, суспензии с высоким содержанием твёрдых веществ |
