Спиральные теплообменники (spiral heat exchangers): обзор типов и сравнение

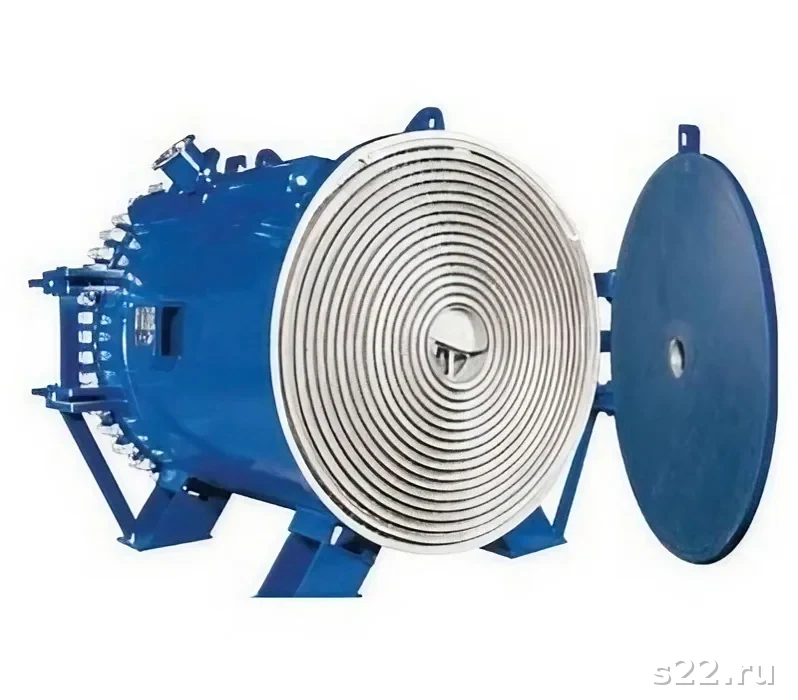

Спиральные теплообменники — класс аппаратов со спирально навитыми каналами для работы с вязкими, загрязнёнными и агрессивными средами. Разбираем типы I/II/III, полусварной вариант, характеристики и области применения.
Три типа исполнения: SHL (жидкость-жидкость), SHC (конденсация), комбинированный
Вязкость сред до 50 000 мПа·с — в 165 раз больше, чем у пластинчатых
Самоочищение за счёт центробежной силы и высокой скорости
Давление до 15 бар, температура -20...+400°C
Полусварная версия для агрессивных кислот и щелочей
🌀
4 конструкции
Тип I (жидкость), II (конденсация), III (газ), полусварной
🧪
Вязкость 50 000
мПа·с — максимальная вязкость рабочей среды
🌡️
-20...+400°C
Широкий температурный диапазон для промышленных задач
📐
До 500 м²
Площадь теплообменной поверхности одного аппарата
1. Что такое спиральные теплообменники
Спиральный теплообменник (Spiral Heat Exchanger, SHE)
Теплообменный аппарат, в котором теплообменная поверхность образована двумя спирально намотанными металлическими лентами, создающими два изолированных спиральных канала. Разработан компанией Rosenblad в 1930-х для целлюлозной промышленности. Сегодня выпускается в четырёх основных конфигурациях.
Спиральные теплообменники занимают особую нишу среди всех типов теплообменного оборудования. В отличие от регенеративных теплообменников, спиральный — рекуперативный аппарат с непрерывным разделением сред. По сравнению с одиночным спиральным теплообменником (технический deep-dive), эта статья даёт обзор всего класса аппаратов.
Для точного подбора конкретной модели с учётом ваших параметров (вязкость, загрязнённость, T, P, расход) — обращайтесь к инженерам S22.
2. Типы спиральных теплообменников: I, II, III и полусварной
Самый распространённый тип — SHL (Тип I):
Более 70% всех спиральных теплообменников в мире — тип I для жидкость-жидкость теплообмена. Используется в целлюлозно-бумажной, химической, пищевой промышленности и очистных сооружениях.
Все спиральные теплообменники имеют общие конструктивные элементы:
Спиральные ленты: толщина 1.5–5 мм (нержавеющая сталь), намотаны на центральный сердечник с постоянным шагом
Дистанторы (шипы): точечная приварка к ленте, шаг 40–80 мм, поддерживают ширину канала 5–25 мм
Торцевые крышки: у типа I — глухие (поток не входит через торец); у типов II/III — со штуцерами
Центральное распределение: горячая среда входит в центр и движется наружу; холодная — снаружи к центру
Ширина канала (шаг намотки)
Ширина канала b = 5–8 мм для чистых маловязких жидкостей; b = 10–15 мм для средней вязкости; b = 20–25 мм для высоковязких и загрязнённых сред. Неправильный выбор ширины → засорение (слишком мало) или низкая теплоотдача (слишком много).
Оба потока — жидкость, вязкая или загрязнённая среда
Тип I (SHL) — стандартный выбор для большинства задач
Конденсация пара или испарение одной из сред
Тип II (SHC) с аксиальным входом конденсирующегося потока
Нагрев или охлаждение газов с частичной конденсацией
Тип III (комбинированный)
Одна из сред — агрессивная кислота или щёлочь
Полусварной (ASHE) из хастеллоя или титана
Максимальная поверхность при минимальных габаритах
Тип I с узким каналом (5–8 мм) для чистых сред
9. Кейсы применения
Кейс 1: Нагрев активного ила на очистных сооружениях
Задача: Нагрев 15 м³/ч активного ила (взвешенные вещества 20 г/л) с 15°C до 38°C для анаэробного реактора. Среда — канализационный осадок с твёрдыми включениями до 5 мм.
Решение: Спиральный тип I, AISI 316L, канал 20 мм, площадь 18 м², k = 800 Вт/(м²·К).
Результат: Тепловая мощность 320 кВт. Работает без засоров 2 года. До замены: кожухотрубный выходил из строя каждые 4–6 месяцев из-за засорения трубок.
Кейс 2: Рекуперация тепла конденсата на химическом производстве
Задача: Охлаждение 8 м³/ч кислого конденсата H₂SO₄ 5% с 90°C до 40°C с нагревом процессной воды.
Решение: Полусварной спиральный ТО, кислотный канал — хастеллой C-276, водяной канал — AISI 316L, площадь 10 м².
Результат: Мощность утилизации 220 кВт. Срок службы — 8 лет (аналог из AISI 316L разъедало за 1–1.5 года).
Кейс 3: Охлаждение патоки свёклосахарного завода
Задача: Охлаждение 4 м³/ч патоки (вязкость 3000 мПа·с при 60°C) с 70°C до 40°C речной водой.
Решение: Тип I, AISI 316L, канал 20 мм, предподогрев воды до 30°C для снижения вязкости, k расчётный 480 Вт/(м²·К), площадь 15 м².
Результат: Тепловая мощность 140 кВт, давление на входе 2.1 бар. Чистка — 1 раз в год.
10. Обслуживание и чистка
Процедура ТО спирального теплообменника:
1
Диагностика
Мониторинг перепада давления — рост на 30% от паспортного сигнализирует о засорении
2
Слив и изоляция
Закрыть запорную арматуру обоих контуров, слить жидкость, продуть азотом
3
Снятие крышек
Открутить болты торцевых крышек — открывается полный доступ к спиральным каналам
4
Чистка и контроль
Чистка ёршиком, гидроструёй или химически. Визуальный осмотр поверхности на коррозию и дефекты
Недопустимо:
Применять механическую чистку стальными инструментами на поверхностях с защитным покрытием (PTFE, эпоксид) — повредите покрытие. Используйте только нейлоновые или латунные щётки, или гидроструй.
Спиральные теплообменники — надёжный выбор для сложных промышленных задач. Для подбора конкретного типа и расчёта параметров — обращайтесь к инженерам S22 или изучите статью спиральный теплообменник deep-dive.
11. Выбор материала для конкретных сред: расширенный справочник
Материал спиральных лент — ключевой фактор долговечности аппарата. Ниже приведены рекомендации для наиболее частых промышленных применений:
Рабочая среда
pH
Рекомендуемый материал
Срок службы
Холодная и горячая вода, пар
6–9
AISI 304 или углеродистая сталь
15–20 лет
Морская вода, солёные растворы
6–8
Титан Grade 2
20+ лет
Молочная, уксусная кислота
2–5
AISI 316L
12–18 лет
Соляная кислота HCl до 20%
0–2
Хастеллой C-276
15+ лет
Серная кислота H₂SO₄ до 50%
0–1
Хастеллой C-276 или Инколой 825
10–15 лет
Гидроксид натрия NaOH
10–14
AISI 316L
15–20 лет
Чёрный щелок (целлюлоза)
12–14
AISI 316L (обязательно с Mo)
10–15 лет
Бромиды, йодиды
1–7
Титан Grade 2 или Хастеллой C-276
15+ лет
Канализационные стоки, ил
5–9
AISI 316L или углеродистая + эпоксид
10–12 лет
Важно при выборе материала:
Коррозия в спиральном ТО особенно опасна на участке дистанторов (шипов) — точечная сварка создаёт зоны концентрации напряжений. При работе с хлоридами выше 500 ppm при T свыше 60°C необходима AISI 316L (2-3% Mo) или более стойкий сплав. Неправильный материал = прорыв через 2–3 года.
12. Нормативная база и сертификация
Спиральные теплообменники проектируются и эксплуатируются в соответствии со следующими нормативными документами:
ТР ТС 032/2013 — «О безопасности оборудования, работающего под избыточным давлением» — обязателен для всех аппаратов, работающих при P выше 0.07 МПа
ГОСТ Р 51365 — Нефтяная и газовая промышленность: теплообменное оборудование
ASME Section VIII Div.1 — американский стандарт для сосудов давления (для импортного оборудования)
PED 2014/68/EU — европейская Директива по оборудованию под давлением (для европейских поставщиков)
EN 13445 — европейский стандарт для сосудов под давлением
При заказе спирального теплообменника у S22 — аппарат поставляется с паспортом, сертификатом соответствия ТР ТС 032/2013 и протоколом гидравлических испытаний. Подробнее об оформлении документации — уточните у нашего менеджера.
13. Все статьи кластера K9 «Общие теплообменники»
Спиральные теплообменники — часть обширного раздела «Общие» знания о теплообменном оборудовании. Изучите смежные типы аппаратов:
Регенеративный теплообменник — аккумулирование тепла через насадку, КПД до 95%, применение в металлургии и вентиляции
Для бесплатного подбора спирального теплообменника — оставьте заявку. Инженер S22 ответит в течение 2 часов.
Почему выбирают S22.ru
🏭
54 бренда, 1500+ моделейШирокий ассортимент для всех типов сред и задач
⚡
Расчёт за 2 часаПодберём тип и параметры по вашим данным
🚚
Склад в МосквеОтгрузка в день заказа, доставка по РФ и ЕАЭС
📋
Полный пакет документовСертификаты ТР ТС, паспорта, гарантия до 3 лет
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: спиральные теплообменники для вязких и агрессивных сред
Частые вопросы о спиральных теплообменниках
Что такое спиральные теплообменники простыми словами?+
Спиральные теплообменники — это группа теплообменных аппаратов, в которых хотя бы один из каналов теплоносителя имеет спиральную форму. Главное преимущество — работа с вязкими, загрязнёнными и волокнистыми средами без засорения благодаря самоочищающему эффекту центробежной силы.
Чем отличаются типы I, II и III спиральных теплообменников?+
Тип I (SHL): оба потока движутся спирально, противоток — для жидкость-жидкость. Тип II (SHC): один поток спиральный, второй аксиальный через торцы — для конденсации и испарения. Тип III: для газ-жидкость теплообмена. Полусварной — один канал из спецматериала для агрессивных сред.
Для какой вязкости среды подходят спиральные ТО?+
Спиральные ТО работают с вязкостью до 50 000 мПа·с. Для сравнения: пластинчатые — до 300 мПа·с, кожухотрубные — до 10 000 мПа·с. Для высоковязких сред шаг канала 20–25 мм.
Когда спиральный теплообменник лучше пластинчатого?+
Спиральный предпочтительнее при: вязкости среды более 300 мПа·с, наличии волокон или крупных взвесей, высокой коррозионной агрессивности, риске засорения пластинчатого аппарата через 1–3 месяца работы.
Нужна ли промывка спирального теплообменника?+
Плановая чистка нужна, но реже чем у пластинчатых. Интервал — 1–2 года при работе с загрязнёнными средами (против 3–6 месяцев для пластинчатого). Процедура: снять торцевые крышки, чистка ёршиком или гидроструёй.
Каков коэффициент теплопередачи у спирального теплообменника?+
Коэффициент теплопередачи: вода-вода 2000–4000 Вт/(м²·К), масло-вода 500–1500 Вт/(м²·К), вязкая среда-пар 300–800 Вт/(м²·К). Это на 20–40% выше, чем у кожухотрубного для аналогичных сред.
Сколько весит спиральный теплообменник?+
Масса зависит от площади поверхности и материала. Аппарат площадью 5 м² из нержавеющей стали — 80–120 кг. Площадью 50 м² — 800–1200 кг. Площадью 200 м² — 3–5 т. Для монтажа аппаратов свыше 1 т требуется крановая или домкратная установка. При проектировании учитывают также массу заполненного аппарата (+15–30% от сухого).
Как долго изготавливают спиральный теплообменник на заказ?+
Стандартный аппарат (площадь 5–30 м²) из AISI 316L — срок изготовления 4–8 недель. Нестандартные решения (специальные сплавы, давление свыше 15 бар, площадь свыше 100 м²) — 10–16 недель. Ведущие производители (Alfa Laval, Sondex) поддерживают стандартные типоразмеры на складе в Европе — срок поставки 2–4 недели. S22 работает как с отечественными, так и с зарубежными производителями.
Можно ли ремонтировать спиральный теплообменник при появлении трещины?+
Мелкие трещины в корпусе (внешняя стенка) подлежат сварке. Трещины в спиральных лентах — более сложный ремонт: требуется разборка торцевых крышек и сварка изнутри. Трещины на стыке лент с дистанторами — наиболее частая неисправность; устраняются точечной сваркой. Сквозные повреждения в теле спирали — экономически нецелесообразен ремонт при площади поражения свыше 10% поверхности, рекомендуется замена аппарата.
Существуют ли отечественные производители спиральных теплообменников?+
Да. Российские производители: Ридан (Санкт-Петербург), ТЕКО (Таганрог), Энергия (Самара), Тюменьгазмаш. Выпускают стандартные типоразмеры от 1 до 100 м². Для специальных сплавов (хастеллой, титан) — по-прежнему зависимость от импорта или специализированных поставщиков. S22 работает с несколькими отечественными заводами и может предложить альтернативу импортному оборудованию.
Каков гарантийный срок на спиральные теплообменники?+
Стандартная гарантия производителя: 12–24 месяца с даты поставки или ввода в эксплуатацию. S22 предоставляет гарантию до 3 лет на поставляемое оборудование. Гарантия не распространяется на случаи работы с нерасчётными средами (агрессивность выше проектной), нарушения регламента обслуживания и механические повреждения при монтаже.
Основное уравнение теплообмена: Q = k · F · ΔTср, где Q — тепловая нагрузка (Вт), k — коэффициент теплопередачи (Вт/м²·К), F — площадь поверхности (м²), ΔTср — среднелогарифмическая разность температур (К).
Для спиральных ТО характерны высокие значения k = 800–2500 Вт/м²·К при работе с вязкими средами — это в 3–5 раз превышает аналогичный показатель кожухотрубных аппаратов при тех же средах.
Ширина канала и гидравлическое сопротивление
Ширина канала b определяет компромисс между интенсивностью теплообмена и гидросопротивлением:
Ширина канала, мм
Число Re при вязкости 100 сП
Коэффициент k, Вт/м²·К
ΔP на 1 м длины канала, кПа
5–8
Ламинарный 200–800
500–800
0,8–2,5
10–15
Переходный 800–3000
900–1600
0,3–1,0
20–30
Турбулентный 3000+
1500–2500
0,1–0,4
Оптимальный канал для вязкости 50–200 сП — 10–20 мм: обеспечивает переходный/турбулентный режим при приемлемом гидросопротивлении.
Особенности монтажа и обвязки
Спиральные теплообменники монтируются в одном из трёх положений:
Горизонтальное — наиболее распространено для типов I и III (жидкость-жидкость). Штуцеры расположены по бокам, что обеспечивает полный дренаж при обслуживании.
Вертикальное — для типа II (конденсация/испарение). Конденсат стекает самотёком из нижнего торцевого штуцера. Требует опорной конструкции выше 1 м.
Важно: При монтаже спирального ТО типа III (перекрёстный ток, открытый канал) штуцер входа воздуха должен быть внизу — во избежание конденсации влаги и коррозии в зоне теплообмена.
Типовая схема обвязки
Запорные краны на входе и выходе каждого контура — для изоляции при очистке.
Байпасная линия с регулирующим клапаном — для управления температурой без останова аппарата.
Манометры и термометры на каждом штуцере — для диагностики состояния.
Дренажные вентили в нижних точках трубопроводов — для слива при ревизии.
Грязевые фильтры (сетка 2–3 мм) перед аппаратом — защита от механических частиц >2 мм.
Промышленные применения: кейсы из практики
Пивоваренный завод — охлаждение сусла
Задача: охладить 20 м³/ч сусла вязкостью 80 сП с 90°C до 10°C. Решение: спиральный ТО типа I из AISI 316L, F=28 м², ширина канала 15 мм. Результат: цикл охлаждения 45 мин, CIP-мойка 30 мин, простой оборудования сократился на 60% по сравнению с кожухотрубным аппаратом.
Химический завод — охлаждение кислотных растворов
Задача: охладить HCl 20% при расходе 8 м³/ч. Решение: спиральный ТО из сплава Hastelloy C-276, ширина канала 10 мм, F=12 м². Результат: коррозионная стойкость 12 лет без замены, экономия на материалах корпуса 40% vs. AISI 904L.
Целлюлозно-бумажный комбинат — утилизация тепла
Задача: рекуперировать тепло от чёрного щёлока (вязкость 500 сП) для подогрева воды. Решение: спиральный ТО типа I, F=65 м², ширина канала 25 мм. Результат: экономия топлива 1,2 ГДж/час, окупаемость 18 месяцев.
Сравнение брендов спиральных теплообменников
Производитель
Страна
Типы
Макс. давление, бар
Макс. температура, °C
Особенности
Alfa Laval (серия Spiral)
Швеция
I, II, III
25
400
Широкий ряд материалов, ASME / PED
Sondex (Danfoss)
Дания
I, II
20
350
Цифровой подбор, европейский сервис
Heatmatrix
Нидерланды
I, III
16
300
Полимерные каналы для кислот
НПО Теплообмен (Россия)
Россия
I, II
16
250
Быстрая поставка, ТР ТС сертификат
S22 (подбор)
—
I, II, III
до 25
до 400
Подбор из 54 брендов по задаче
Поставки в 2025–2026 году: Европейские производители (Alfa Laval, Sondex) поставляют в Россию через параллельный импорт со сроком 8–16 недель. Российские производители — 4–6 недель. S22 поможет оптимизировать выбор с учётом реальных сроков поставки.
Часто задаваемые вопросы о типах спиральных теплообменников
В чём разница между типом I и типом III?+
Тип I — оба канала закрыты, оба контура изолированы. Тип III — один канал открыт для газа/пара с поперечным током. Тип I применяется для жидкость-жидкость, тип III — для жидкость-газ или конденсация с газом-теплоносителем.
Подходит ли спиральный ТО для вакуума?+
Стандартные аппараты рассчитаны на избыточное давление. Для работы в вакуумных системах (дистилляция, ректификация) заказывается специальное исполнение с укреплёнными торцевыми крышками — производитель должен подтвердить допустимость работы при Р ниже атмосферного.
Нужно ли утеплять спиральный теплообменник?+
При температурах рабочей среды выше 80°C или ниже 0°C — рекомендуется. Теплоизоляция снижает потери тепла в окружающую среду и предотвращает образование конденсата на корпусе. Используют минеральную вату в оцинкованном кожухе или PIR-плиты.
Как провести промывку спирального ТО без демонтажа?+
CIP (Cleaning-In-Place) — промывка без разборки: по контуру прокачивают щелочной раствор (NaOH 1–2%) при T=70–80°C, затем кислотный (HNO3 0,5–1%) и воду. Для типов I и III с раскрывающимися крышками возможна ручная механическая очистка после снятия торца за 2–4 часа.
Спиральный ТО — аппарат с постоянной поверхностью теплообмена. Регулирование тепловой нагрузки Q осуществляется изменением расхода одного из контуров:
1
Байпасирование части потока — часть теплоносителя направляется в байпас, минуя ТО. Дешевле, но снижает среднюю T теплоносителя. Подходит для систем с разнородной нагрузкой.
2
Регулирующий клапан на выходе из ТО — изменяет расход через аппарат. Обеспечивает точное управление температурой выхода. Используется в системах АСУТП с обратной связью по температуре.
3
Частотный привод на насосе — снижает расход нагревающего контура пропорционально снижению нагрузки. Экономит электроэнергию. Рекомендуется для крупных систем с переменной нагрузкой >20% времени.
Важно: При расходе ниже 30% от расчётного числа Re резко падает (особенно для вязких сред), турбулентность исчезает и k снижается в 2–3 раза. Поддерживайте расход не ниже 40–50% от проектного для сохранения эффективности теплообмена.
Перечень стандартных исполнений (опции при заказе)
При заказе спирального теплообменника указываются следующие параметры:
Тип: I (жидкость-жидкость), II (конденсация/испарение), III (жидкость-газ).
Материал спирали: AISI 304, AISI 316L, Hastelloy, Titanium, Duplex 2205.
Ширина канала: 5, 8, 10, 15, 20, 25 мм (на каждый контур свой размер).
Исполнение крышки: разъёмное (для механической очистки) или цельносварное.
Присоединительные фланцы: ГОСТ 12815–80, DIN 2632–2636, ASME B16.5.
Опоры и рама: вертикальное или горизонтальное расположение, материал рамы.
Исполнение для агрессивных сред: полностью сварная конструкция без прокладок (full-welded).
Full-welded исполнение — спираль сваривается по всему периметру без разборной крышки. Максимальная герметичность, нет риска утечки через прокладку, но невозможна механическая очистка. Выбирается для работы с сильными растворителями и аммиаком.
При заказе через S22 мы уточняем все параметры работы аппарата, помогаем сформулировать технические требования и подбираем производителя с реальными сроками поставки. Бесплатный расчёт по телефону 8 800 302-58-17 или через форму ниже.
Преимущества заказа через S22
S22 — специализированный поставщик теплообменного оборудования с 2009 года. Для спиральных теплообменников мы предлагаем:
Подбор из 54 брендов — Alfa Laval, Sondex, Heatmatrix, российские производители и другие.
Бесплатный инженерный расчёт — определяем тип I/II/III, материал, площадь поверхности, ширину канала.
Поставка в срок — работаем с производителями напрямую, знаем реальные стоки (не из каталога).
Полный пакет документов — паспорт, декларация ТР ТС, сертификаты на материалы, РЭ.
Запасные части — прокладки, торцевые крышки, крепёж — из наличия или под заказ.
Гарантия до 3 лет — на всё поставляемое оборудование.
Сроки поставки: Стандартные аппараты из наличия у производителя — 3–6 недель. Аппараты под заказ (нестандартные размеры, специальные материалы) — 8–20 недель. Мы честно сообщаем сроки ДО заключения договора.
Для получения коммерческого предложения достаточно указать: тип рабочей среды, расходы, входные и выходные температуры контуров, допустимое гидравлическое сопротивление, рабочее давление. Инженер S22 подготовит расчёт и КП за 2–4 часа.
Экономическое обоснование применения спирального ТО
Спиральный теплообменник стоит дороже пластинчатого при сопоставимой площади поверхности. Экономическое преимущество возникает при работе с вязкими или загрязнёнными средами:
Показатель
Пластинчатый ТО (при вязкости 100 сП)
Спиральный ТО (при вязкости 100 сП)
Начальная стоимость, F=30 м²
250 000 – 400 000 руб.
350 000 – 600 000 руб.
Частота очистки
Каждые 3–6 мес.
Каждые 12–24 мес.
Стоимость одной очистки
80 000 – 150 000 руб.
40 000 – 80 000 руб.
Потери производства при очистке
8–16 ч/год
4–6 ч/год
Совокупные затраты за 10 лет
900 000 – 1 400 000 руб.
650 000 – 1 000 000 руб.
При годовом выпуске продукции стоимостью 50+ млн руб. разница в простое производства (4–10 ч/год) окупает разницу в цене аппарата за 2–3 года. Для меньших производств — экономика менее очевидна.
Для принятия обоснованного решения S22 выполняет технико-экономическое сравнение вариантов (пластинчатый vs. спиральный) с учётом реальных параметров вашего производства — совокупные затраты за 10 лет, включая обслуживание и простои.
Нормативная база для спиральных теплообменников
При проектировании и эксплуатации спиральных ТО в России руководствуются следующими нормативными документами:
ТР ТС 032/2013 — Безопасность оборудования, работающего под давлением. Обязательный технический регламент для аппаратов при Р > 0,07 МПа.
ГОСТ 28679–90 — Трубчатые неразборные теплообменники. Технические условия (применяется по аналогии для стальных корпусов).
ГОСТ Р 52630–2012 — Сосуды и аппараты стальные сварные. Общие технические условия (сварочные швы корпуса).
СП 41-101–95 — Проектирование тепловых пунктов (нормирует применение ТО в системах теплоснабжения).
ПБЭМ-590–03 — Правила эксплуатации электроустановок (для теплообменников с электронагревом).
ISO 13916:2017 — Сварка. Руководство по измерению преднагрева, межпроходных температур и температуры после сварки (для изготовителей).
ТР ТС 032/2013 действует на территории ЕАЭС (Россия, Беларусь, Казахстан, Армения, Кыргызстан). Производители из этих стран получают единую декларацию соответствия, действующую во всех государствах — членах ЕАЭС.
Интерлинкинг по кластеру K9 — Общие типы теплообменников
Спиральные теплообменники входят в кластер «Общие типы ТО». Смежные статьи по теме:
Не знаете, какой тип подойдёт для вашей задачи? Заполните форму ниже — инженер S22 подберёт оптимальный вариант с обоснованием за 2 часа.
Полусварной спиральный теплообменник: особенности конструкции
Полусварное (semi-welded) исполнение занимает промежуточное положение между разборным и цельносварным. Один контур — сварной (для агрессивной среды), второй — разборный на прокладках (для воды, гликоля). Типичное применение: охлаждение хладагентов (NH3, CO2) водой или рассолом.
Технические особенности полусварного ТО: сварной контур не требует прокладок (хладагент не имеет контакта с EPDM/NBR, что критично для NH3). Разборный контур обслуживается без специнструмента — снятие крышки за 2–4 часа. Давление в сварном контуре — до 30 бар (фреон) или 25 бар (аммиак), в разборном — до 16 бар.
Преимущества перед кожухотрубными аппаратами в холодильных установках
Параметр
Полусварной спиральный ТО
Кожухотрубный ТО
Площадь на м³ оборудования
40–80 м²/м³
10–30 м²/м³
Минимальный температурный напор
ΔT мин = 1–2°C
ΔT мин = 3–5°C
Залив хладагента
Малый (0,3–0,8 кг/кВт)
Большой (1,5–3 кг/кВт)
Масса при Q=500 кВт
180–300 кг
500–900 кг
Цена при Q=500 кВт
300 000 – 600 000 руб.
150 000 – 400 000 руб.
Спиральный полусварной ТО выигрывает по компактности и минимальному заливу хладагента — особенно важно при работе с NH3 (токсичный, лицензирование), где снижение залива до 0,3 кг/кВт существенно упрощает категорийность объекта.
Заключение: какой спиральный ТО выбрать
Подводя итог, выбор типа спирального теплообменника определяется задачей:
Тип I (жидкость-жидкость) — универсальный выбор для нагрева, охлаждения и рекуперации вязких и загрязнённых жидкостей.
Тип II (конденсация/испарение) — для ректификации, выпаривания, конденсации паров при давлении до 10 бар.
Тип III (жидкость-газ) — для систем вентиляции, сушки и процессов с газовым контуром.
Полусварное исполнение — для хладагентов (NH3, CO2), агрессивных растворителей с одной стороны и воды с другой.
Если задача не укладывается в стандартные типы — свяжитесь с инженером S22. Мы разберёмся в особенностях вашего процесса и подберём аппарат с наилучшим соотношением цены, эффективности и сроков поставки.
Телефон для быстрой консультации: 8 800 302-58-17 (бесплатно, пн–пт 9:00–18:00). Электронная почта: info@s22.ru. Форма запроса — ниже.
Дополнительные материалы для проектировщиков
При проектировании объектов с применением спиральных теплообменников рекомендуем изучить следующие ресурсы:
ГОСТ 28679–90 — Трубчатые неразборные теплообменники. Технические условия (смежный стандарт для кожухотрубных аппаратов, применяется по аналогии).
Alfa Laval Spiral Heat Exchanger Design Manual — техническое руководство по подбору (английский язык, доступно по запросу).
ВСН 362-87 — Проектирование и применение теплообменных аппаратов в системах теплоснабжения.
Методика расчёта теплообменных аппаратов (Павлов, Романков, Носков) — стандартный курс для расчёта спиральных ТО в академическом контексте.
Для нестандартных задач — перекрёстный ток с тремя средами, высоковязкие суспензии, работа при T > 300°C — рекомендуется привлечь специализированную инжиниринговую организацию для разработки технического задания.
S22 как партнёр по теплообменному оборудованию
Компания S22 специализируется на поставке теплообменного оборудования с 2009 года. Наши компетенции охватывают все типы аппаратов: пластинчатые, кожухотрубные, спиральные, паяные, змеевиковые. Мы работаем с производителями из России, Европы и Азии, отбирая только надёжных поставщиков с подтверждённым качеством.
Для спиральных теплообменников предлагаем полный цикл: подбор типа и марки → расчёт площади поверхности → коммерческое предложение с реальными сроками → поставка с документами → техническое сопровождение при монтаже и пуске. Позвоните нам: 8 800 302-58-17 или оставьте заявку через форму ниже.
За 15 лет мы поставили более 3 000 теплообменников для химической, пищевой, фармацевтической и нефтеперерабатывающей промышленности, ЖКХ и энергетики. Среди наших клиентов — крупные промышленные предприятия, EPC-подрядчики и проектные институты. Мы знаем специфику каждой отрасли и подберём решение с учётом отраслевых норм и требований.
Инженеры S22 имеют опыт работы с аппаратами Alfa Laval, Sondex, Heatmatrix, Tranter, российскими производителями. Мы проводим независимую экспертизу технических решений — вы получите объективное мнение, а не «продажу ради продажи».
Для получения консультации и расчёта спирального теплообменника под вашу задачу — звоните 8 800 302-58-17 (бесплатно по России) или пишите на info@s22.ru. Ответим в течение 2 рабочих часов с конкретным предложением и реальными сроками поставки.
Спиральный теплообменник — надёжное и эффективное решение для промышленных задач с высоковязкими, загрязнёнными и агрессивными средами. Правильный выбор типа I/II/III и материала обеспечит 20–30 лет безаварийной работы с минимальными затратами на обслуживание. S22 помогает принять это решение правильно.
Связывайтесь с нами любым удобным способом: телефон 8 800 302-58-17, email info@s22.ru или форма ниже.
S22 — это не просто поставщик, а технический партнёр. Мы объясняем выбор, даём инженерное обоснование, помогаем с монтажом и пуском, решаем проблемы при эксплуатации. Наш принцип: долгосрочные отношения ценнее разовой продажи.
Оставьте заявку через форму ниже — инженер перезвонит в течение 30 минут в рабочее время и задаст уточняющие вопросы для точного подбора спирального теплообменника под вашу задачу.
Более подробная информация о поставках и сервисе — в разделе Услуги и Каталог на сайте s22.ru.
Спасибо за интерес к нашим материалам. Надеемся, эта статья помогла разобраться в типах спиральных теплообменников и принять правильное техническое решение.
Справочные материалы по типам ТО: спиральный теплообменник (детальный обзор одного аппарата), змеевиковый теплообменник (погружные и кожухозмеевиковые конструкции). Каталог на s22.ru → раздел «Спиральные».
Правильный выбор типа спирального теплообменника — залог долгой и экономичной работы оборудования. S22 поможет сделать этот выбор правильно.
Подобрать теплообменник бесплатно
Укажите тип среды и параметры — инженер S22 подберёт оптимальный тип спирального теплообменника
Заявка отправлена! Инженер свяжется в течение 2 часов.
