1. Что такое подбор (выбор) теплообменника
Правильный подбор теплообменника определяет эффективность всей системы теплоснабжения или технологического процесса. Ошибка при выборе оборудования ведёт к недогреву или перегреву среды, повышенному гидравлическому сопротивлению, быстрому обрастанию поверхности и преждевременному выходу аппарата из строя.
Подробный расчёт тепловой мощности, методику LMTD и коэффициенты теплопередачи для разных сред рассмотрим в разделах ниже. Для онлайн-расчёта используйте калькулятор тепловой нагрузки на этой странице или оставьте заявку — инженер выполнит полный расчёт бесплатно.
Отправная точка любого подбора — исходные данные для расчёта теплообменника: расходы и температуры обеих сред, рабочее давление, тип среды. Чем полнее данные, тем точнее будет подбор и меньше запас, который нужно закладывать «на всякий случай».
2. Пошаговый алгоритм подбора теплообменника
Подбор теплообменника выполняется последовательно в 6 шагов. Пропуск любого шага или неверное определение исходных данных — самые частые причины ошибок в подборе.
3. Типы теплообменников: когда что выбирать
Подробнее о каждом типе — в статье Какие бывают виды теплообменников. Здесь сосредоточимся на выборе между двумя основными типами.

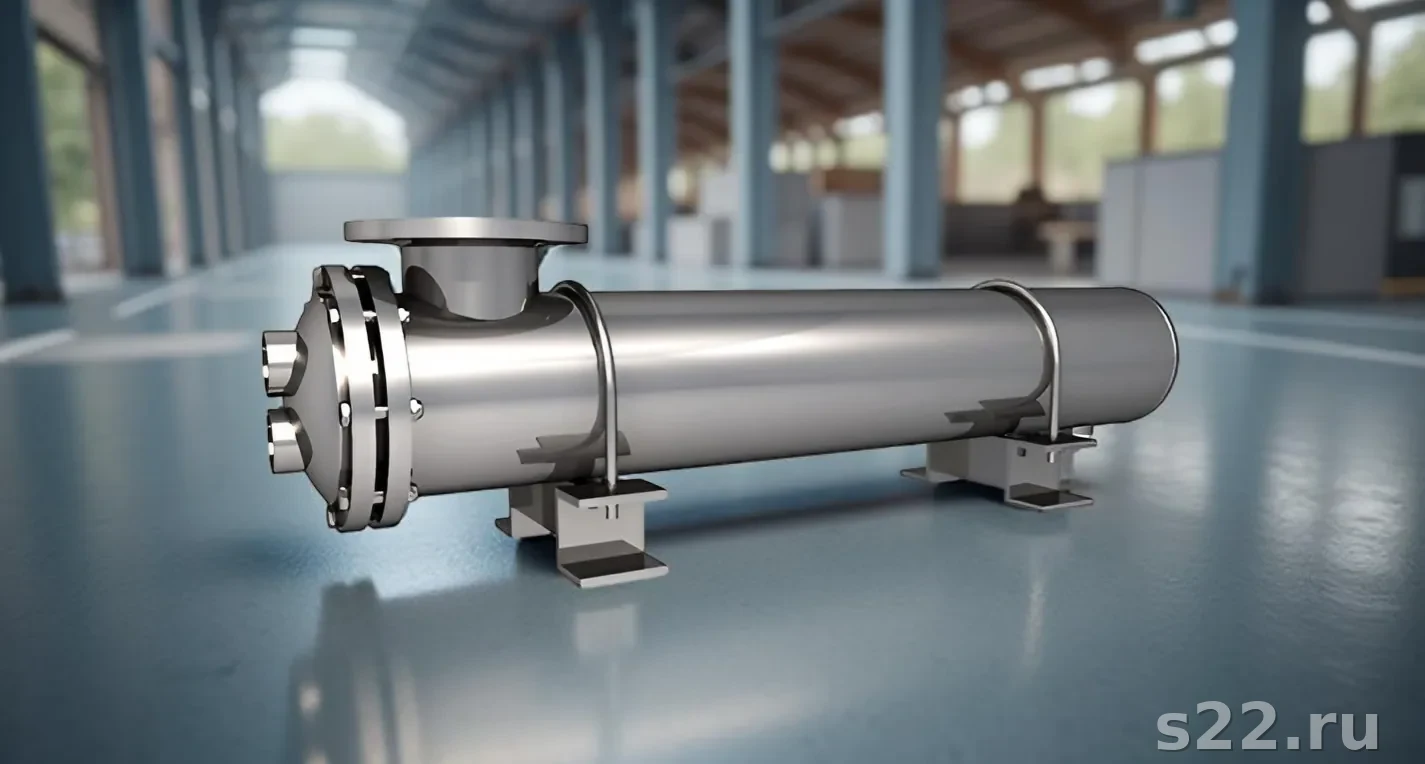

| Параметр | Пластинчатый | Кожухотрубный | Паяный пластинчатый |
|---|---|---|---|
| Рабочее давление | до 25 бар | до 100+ бар | до 45 бар |
| Температура | до 180°C | до 350°C | до 200°C |
| Загрязнённые среды | Умеренно | Хорошо | Плохо |
| Хладагенты (фреон, аммиак) | Нет | Да | Да |
| Обслуживание | Легко (разборный) | Сложнее | Нет (неразборный) |
| Компактность | Очень высокая | Низкая | Очень высокая |
| k (Вт/м²·К), вода-вода | 3000–6000 | 800–2000 | 3500–7000 |
| Типичное применение | ГВС, отопление, ИТП | Хладагенты, пар, химия | ХВ/ГВС, тепловые насосы |
Принимая решение, ориентируйтесь на таблицу «Задача → Тип ТО» ниже. Для большинства задач ЖКХ и промышленных систем теплоснабжения оптимален пластинчатый разборный теплообменник — он компактен, легко обслуживается и обеспечивает высокий коэффициент теплопередачи при воде и водных растворах.
| Задача / условие | Рекомендуемый тип | Материал пластин |
|---|---|---|
| ГВС в ИТП, P до 16 бар | Пластинчатый разборный | 316L (питьевая вода) |
| Отопление МКД | Пластинчатый разборный | 304 или 316L |
| Хладагент (фреон) | Паяный пластинчатый или КТО | Cu (паяный) / нерж. (КТО) |
| Пар → вода | Кожухотрубный ПП-1/ПП-2 | Углерод. сталь / 316L |
| Морская вода / хлориды | Пластинчатый или КТО | Титан |
| Масло + вода | Кожухотрубный или пластинчатый | 304 / углерод. сталь |
| Загрязнённые жидкости | Кожухотрубный (широкий зазор) | Зависит от среды |
| Химия, агрессивные среды | Кожухотрубный (Ti, Hastelloy) | Титан / спецсплавы |
4. Расчёт тепловой мощности теплообменника
Тепловая мощность — отправная точка любого расчёта. Формула одинакова для обеих сторон теплообменника и должна выполняться одновременно (баланс тепла).
Где: Q — тепловая мощность (Вт или кВт); G — массовый расход среды (кг/с); Cp — удельная теплоёмкость (Дж/кг·К); ΔT — разность температур на входе и выходе (К или °C). Для воды при 20–60°C: Cp ≈ 4183 Дж/кг·К.
Подробный пошаговый расчёт теплообменника с примерами — в статье Тепловой расчёт теплообменника. Если нужен конкретный расчёт под ваши данные — оставьте заявку, инженер выполнит его бесплатно за 1–2 часа.
5. LMTD — средний логарифмический температурный напор
После определения мощности нужно найти площадь поверхности теплообмена. Для этого используется формула: F = Q / (k × LMTD). LMTD (Logarithmic Mean Temperature Difference) — движущая сила теплопередачи.
Где ΔT1 и ΔT2 — разности температур горячей и холодной сред на горячем и холодном концах теплообменника. При противотоке сред LMTD максимален, при прямотоке — минимален. Именно поэтому подавляющее большинство теплообменников работают по схеме противотока.
Полное описание методики LMTD с числовыми примерами — в статье LMTD в теплообменниках.
6. Коэффициент теплопередачи k
| Пара сред | Тип аппарата | k, Вт/м²·К |
|---|---|---|
| Вода — вода | Пластинчатый | 3000–6000 |
| Вода — вода | Кожухотрубный | 800–2000 |
| Вода — масло | Пластинчатый | 400–800 |
| Вода — масло | Кожухотрубный | 200–500 |
| Пар — вода (конденсация) | Кожухотрубный | 1500–3000 |
| Вода — хладагент (кипение) | Паяный / КТО | 1000–3000 |
| Вода — воздух | Трубчатый | 20–80 |
7. Выбор материалов теплообменника
Материал пластин (или труб) выбирается по агрессивности рабочей среды — температуре, составу, концентрации хлоридов, pH и другим факторам. Неправильный выбор материала ведёт к коррозии и преждевременному выходу аппарата из строя.
| Среда | Рекомендуемый материал | Ограничения |
|---|---|---|
| Водопроводная вода (ХВС/ГВС) | AISI 316L (нерж.) | Хлориды до 200 мг/л |
| Оборотная охлаждающая вода | AISI 316L или Ti | Зависит от Cl⁻ |
| Морская вода | Титан Grade 2 | Самый надёжный выбор |
| Масло трансформаторное/турбинное | AISI 304/316L | До 150°C |
| Пищевые среды, молоко | AISI 316L (Ra ≤ 0,8 мкм) | Санитарные требования |
| Кислоты (слабые) | Титан или Hastelloy C-276 | pH зависит от кислоты |
| Хладагенты (фреон) | Медь (паяный ПТО) или нерж. | Не аммиак с медью! |
Выбор прокладочного материала не менее важен: NBR работает до 120°C с водой и маслом, EPDM — до 160°C с горячей водой и паром, Viton — до 200°C с химическими средами и маслами.
8. Гидравлический расчёт
Гидравлический расчёт определяет потери давления в теплообменнике. Это важно для подбора насосов и оценки общего гидравлического сопротивления контура. Подробности — в статье Гидравлическое сопротивление теплообменника.
При подборе аппарата оптимальная скорость воды в каналах пластинчатого теплообменника — 0,2–0,6 м/с. При скорости ниже 0,1 м/с резко растёт загрязнение пластин.
9. Запас поверхности теплообмена
Расчётная площадь F = Q / (k × LMTD) — минимально необходимая. На практике к ней добавляют запас для компенсации загрязнения поверхности, неточности исходных данных и возможного увеличения нагрузки.
| Среда | Рекомендуемый запас |
|---|---|
| Чистая питьевая вода | 10–15% |
| Отопительный контур (ХВС) | 10–20% |
| Оборотная охлаждающая вода | 20–30% |
| Масло, загрязнённые жидкости | 25–40% |
| Парокопденсатные системы | 20–35% |
10. Подбор теплообменника для ГВС
Подбор теплообменника ГВС — одна из самых частых задач в ЖКХ и коммерческой недвижимости. Подробный алгоритм, включая расчёт по СНиП и реальный кейс, — в статье Как подобрать теплообменник ГВС.
Коротко: для ГВС нужен пластинчатый разборный теплообменник из нержавейки 316L (питьевые требования). Расход горячего теплоносителя определяется из теплового баланса, расход ХВС — по нормативам потребления ГВС для объекта (СП 30.13330). Температура нагрева ХВС: 60°C (санэпидтребования), на входе: 5–15°C.
Кейс 1: Подбор ТО для ГВС жилого дома 120 квартир
Кейс 2: Подбор ТО для отопления промышленного объекта
Кейс 3: Подбор кожухотрубного ТО для масляной системы
11. Типичные ошибки при подборе теплообменника
- Неполные исходные данные. Расход указан, но не учтён режим работы (непрерывный / циклический). Расчётная мощность выбрана «с запасом» в 2–3 раза, что ведёт к пересчёту и выбору избыточного аппарата.
- Игнорирование загрязнения среды. Для оборотной воды без учёта Rf = 0,0002 м²·К/Вт аппарат будет недостаточен уже через 3–6 месяцев работы.
- Неверный выбор материала. AISI 304 вместо 316L при хлоридах выше 200 мг/л — коррозия пластин за 1–2 года.
- Пренебрежение гидравликой. Потери давления в ТО не учтены при подборе насоса — насос не обеспечивает нужный расход.
- Избыточный запас площади. Запас 50–100% вместо рекомендованных 10–25% приводит к работе на малых скоростях и ускоренному загрязнению.
