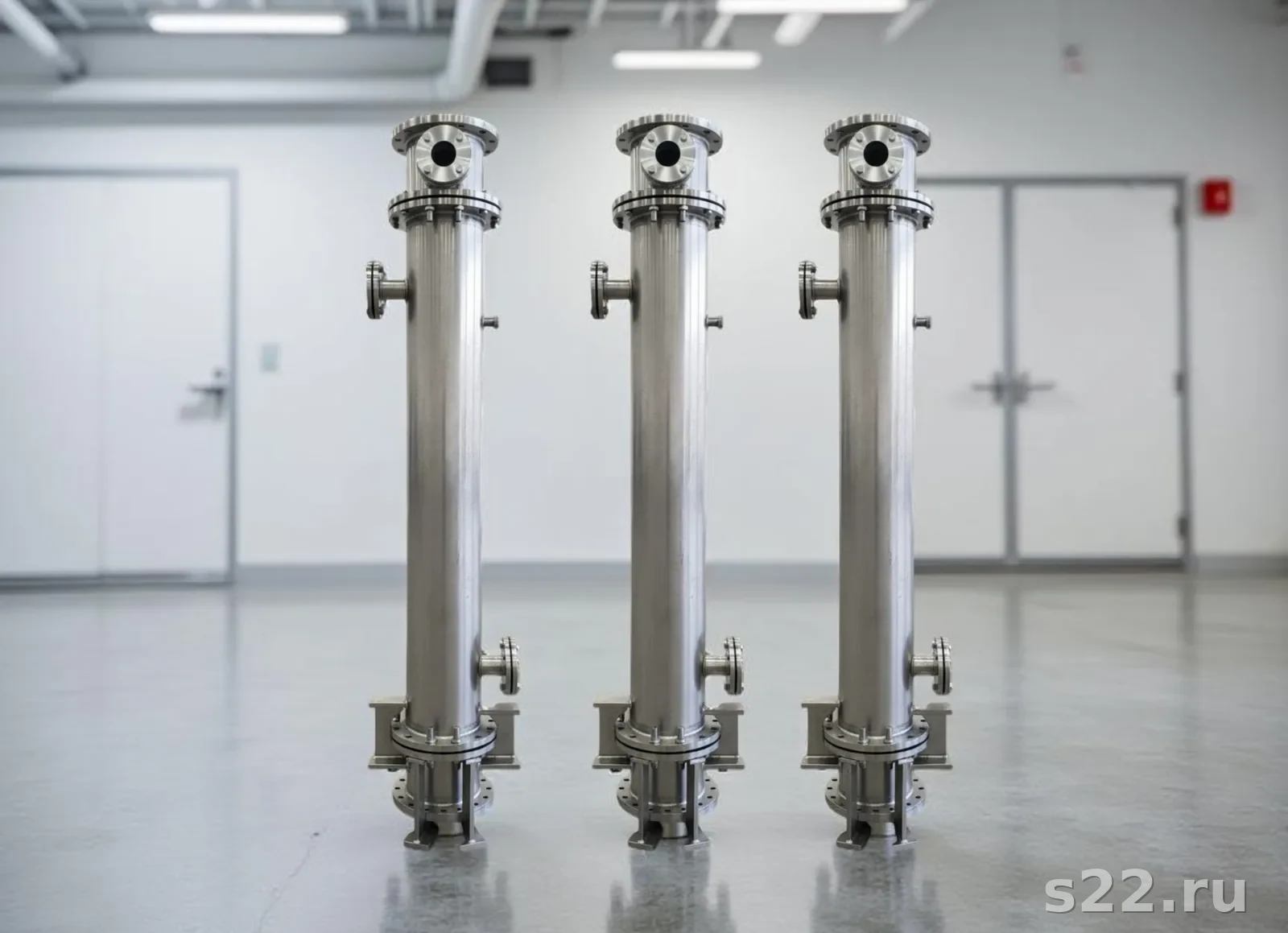

Обязательные исходные данные
Без этих данных расчёт теплообменника невозможен — они формируют математическую постановку задачи. Каждый параметр влияет на размер аппарата, выбор материалов и конструкции.
| Параметр | Обозначение | Единицы | Почему важен |
|---|---|---|---|
| Тепловая нагрузка | Q | кВт, МВт | Определяет площадь поверхности |
| Расход горячей среды | G1 | м³/ч, кг/ч | Тепловой баланс, скорости течения |
| Расход холодной среды | G2 | м³/ч, кг/ч | Тепловой баланс, скорости течения |
| Температуры на входе | T1вх, T2вх | °C | Расчёт LMTD, тепловой баланс |
| Температуры на выходе | T1вых, T2вых | °C | Расчёт LMTD и Q |
| Рабочее давление | P1, P2 | бар, МПа | Выбор конструкции и материалов |
| Тип среды | — | — | Материал пластин и прокладок |
Минимальный набор для начала расчёта: расходы обеих сред + входные температуры + тепловая нагрузка Q. Всё остальное можно принять по нормативам, но это увеличит неопределённость и потребует большего запаса площади.
Тепловая нагрузка: формула и расчёт
Тепловая нагрузка Q — ключевой параметр расчёта. Она определяет, сколько теплоты должен передать теплообменник в единицу времени.
Для воды при обычных условиях (Cp ≈ 4187 Дж/кг·К, ρ ≈ 1000 кг/м³) упрощённая формула через объёмный расход:
Пример: расход 10 м³/ч, нагрев с 60°C до 80°C (ΔT = 20°C):
Типичные значения Q для разных задач
| Задача | Q | Примечание |
|---|---|---|
| ГВС для жилого дома 10 кв. | 200–400 кВт | Зависит от числа жителей |
| Отопление 5000 м² | 250–500 кВт | 50–100 Вт/м² |
| Охлаждение компрессора 100 кВт | 110–130 кВт | +10–30% на трение |
| Пастеризация молока 5000 л/ч | 180–250 кВт | Нагрев до 72°C |
Температурная программа
Температурная программа теплообменника — набор четырёх температур, определяющих движущую силу теплопередачи (LMTD) и тепловой баланс. Это ключевые исходные данные для расчёта площади поверхности.
T1вых — температура горячей среды на выходе
T2вх — температура холодной среды на входе
T2вых — температура холодной среды на выходе
Ограничения температурной программы
- T1вх > T1вых — горячая среда отдаёт тепло и остывает
- T2вых > T2вх — холодная среда принимает тепло и нагревается
- T1вых > T2вх — запрет перекрёста для однопроходных схем
- Пинч (T1вых − T2вх) не менее 3–5°C для устойчивой работы
- Многоходовые пластинчатые ТО допускают частичный перекрёст температур
Типичные температурные программы
| Задача | T1вх/T1вых | T2вх/T2вых | ΔT мин |
|---|---|---|---|
| ГВС от теплосети | 70 / 55°C | 5 / 60°C | −5°C (многоход) |
| Отопление ИТП | 95 / 55°C | 60 / 80°C | −5°C (многоход) |
| Охлаждение масла | 90 / 50°C | 15 / 40°C | 10°C |
| Пастеризация | 90 / 75°C | 4 / 72°C | 3°C |
Обратите внимание на ГВС — здесь пинч отрицательный (T1вых = 55°C меньше T2вых = 60°C). Это возможно только при многоходовой противоточной схеме разборного пластинчатого ТО. Для таких задач нужно явно указывать схему движения сред.
Физические свойства сред
Свойства теплоносителей влияют на коэффициент теплопередачи k. Чем лучше теплофизические характеристики, тем меньше нужная площадь поверхности. Вязкость — критичный параметр: масло в 50–100 раз вязче воды, что кратно снижает коэффициент теплоотдачи.
| Свойство | Обозначение | Единица | Влияние на расчёт |
|---|---|---|---|
| Плотность | ρ | кг/м³ | Скорость течения, режим (Re) |
| Теплоёмкость | Cp | Дж/(кг·К) | Тепловой баланс Q = G×Cp×ΔT |
| Теплопроводность | λ | Вт/(м·К) | Коэффициент теплоотдачи α |
| Вязкость динамическая | μ | Па·с (мПа·с) | Режим течения (Re), α |
Стандартные среды (свойства известны)
- Вода (ХВС, ГВС, сетевая)
- Водяной пар (насыщенный)
- Масло трансформаторное, гидравлическое
- Растворы гликоля (30%, 40%, 50%)
- Хладагенты R134a, R410A, R32
Нестандартные среды (нужен лист свойств)
- Кислоты: серная, соляная, азотная
- Щёлочи: NaOH, KOH
- Суспензии и вязкие жидкости
- Растворители (ацетон, спирты)
- Пищевые среды (молоко, соки, сиропы)
Для воды все свойства зависят от температуры — используйте справочные таблицы (ГОСТ, ASHRAE) или термодинамические библиотеки. Погрешность в Cp воды при 80°C составляет менее 1%, что пренебрежимо мало для инженерного расчёта.
Давление и допустимые потери давления
Рабочее давление определяет конструктивный тип теплообменника. Допустимые потери давления влияют на количество ходов и суммарную площадь поверхности — это взаимосвязанные параметры.
Рабочее давление и выбор типа ТО
- До 10 бар: разборные ПТО на стандартных прокладках
- До 16–25 бар: разборные ПТО усиленного исполнения
- До 45 бар: паяные ПТО (BPHE) — чиллеры, тепловые насосы
- Свыше 25–45 бар: кожухотрубные теплообменники
- Свыше 100 бар: специальные КТО, теплообменники высокого давления
Допустимые потери давления (ΔP)
ΔP ограничены насосом. Если ΔP теплообменника превышает возможности насоса — прокачка прекратится. Типичные допустимые значения:
| Система | Допустимый ΔP, кПа | Примечание |
|---|---|---|
| Системы отопления (циркуляционный насос) | 20–50 | На весь ТО |
| ГВС (давление водопровода) | 30–80 | Допустимо больше |
| Технологические системы | По насосной характеристике | — |
| Охлаждение компрессора | 50–150 | Компрессорный насос мощный |
| Пастеризация пищевых сред | 100–200 | Санитарный насос |
Коэффициент загрязнения (Fouling Factor)
Fouling factor Rf учитывает снижение теплопередачи из-за отложений на поверхности в процессе эксплуатации. Это один из ключевых «запасов», закладываемых в расчёт.
| Среда | Rf, м²·К/Вт | Источник норматива |
|---|---|---|
| Питьевая вода (ХВС, ГВС) | 0,0001 | TEMA, ГОСТ |
| Оборотная вода (охлаждение) | 0,0002 | TEMA R |
| Морская вода | 0,0001–0,0002 | TEMA |
| Сетевая вода (теплосеть) | 0,0002 | СП 124.13330 |
| Масло минеральное | 0,0005 | TEMA |
| Водяной пар | 0,0001 | TEMA |
| Хладагент (R134a, R410A) | 0,00001 | ASHRAE |
| Молоко (пастеризация) | 0,0002 | EHEDG guidelines |
Проверка теплового баланса
Тепловой баланс — обязательная проверка исходных данных перед расчётом. Тепло, отданное горячей средой, должно равняться теплу, принятому холодной (с допустимым расхождением до 5%).
Частые причины дисбаланса данных
- Ошибка в одном из температурных значений (чаще — выходные температуры)
- Неправильные единицы расхода: кг/ч вместо м³/ч
- Не учтена концентрация гликоля (Cp 40% гликоля ≈ 3500 против 4187 у воды)
- Данные относятся к нескольким аппаратам (дано суммарное Q)
- Газовый расход задан при нормальных условиях (0°C, 1 атм), а рабочее давление другое
Дополнительные данные для точного расчёта
Эти параметры не всегда доступны на этапе ТЗ, но их наличие позволяет уменьшить запас площади и подобрать более оптимальное оборудование.
- Тип загрязнения: кальциевые отложения, биологическое обрастание, коррозионные продукты — влияет на Rf и выбор материала пластин
- Требования к чистоте: CIP-мойка, пищевое исполнение (EHEDG), санитарное (Ra менее 0,8 мкм поверхности)
- Условия монтажа: допустимые габариты, расположение входных/выходных патрубков, максимальная масса
- Режим работы: непрерывный/периодический, пульсирующий расход, частые пуски-остановы
- Химический состав среды: pH, содержание хлоридов, сероводорода, растворённого кислорода — для выбора материала
- Вязкость при рабочей температуре — критично для масел, гликолей, вязких продуктов
- Допустимая температура поверхности — для предотвращения кипения (кавитация) или замерзания у стенки
- Необходимые сертификаты и стандарты: PED (Европа), ASME (США), ГОСТ Р, ТР ТС 032 — влияют на конструкцию и документацию
Чек-лист: что передать инженеру для расчёта
Используйте этот список при подготовке технического задания на расчёт теплообменника. Более полные данные — точнее расчёт и меньше стоимость оборудования.
- Тип задачи: нагрев ГВС, охлаждение масла, рекуперация тепла, конденсация пара, испарение хладагента — кратко опишите назначение системы
- Тепловая нагрузка Q в кВт, или тепловой баланс (расходы × ΔT обеих сторон)
- Расходы обеих сред в м³/ч или кг/ч с указанием единиц и стороны подключения
- Четыре температуры: T1вх, T1вых, T2вх, T2вых, или три из четырёх с Q
- Рабочее давление каждой среды — рабочее и максимально допустимое
- Тип и состав каждой среды: вода, масло, 30% гликоль, морская вода, пар и т.д.
- Допустимые потери давления на теплообменнике (если ограничены насосом)
- Тип и степень загрязнения (чистые/оборотные воды, масло, пар, биологическое)
- Условия монтажа: ограничения по габаритам, расположение патрубков
- Нормативная база: ГОСТ, ASME, PED, EHEDG — если есть требования
Методы расчёта теплообменника по исходным данным
Расчёт теплообменника выполняется одним из стандартных методов — в зависимости от постановки задачи и доступных данных.
Метод LMTD (проектный расчёт)
- Известны все 4 температуры
- Рассчитывают LMTD, затем F = Q / (k × LMTD)
- Применяется при проектировании нового ТО
- Требует коэффициента теплопередачи k
Метод NTU-эффективность (проверочный)
- Известны расходы и входные температуры
- Находят выходные температуры для имеющегося ТО
- Применяется для проверки существующего ТО
- Полезен при неизвестных выходных температурах
Для практического подбора инженеры используют специализированные программы: Alfa Laval AlfaQ, Swep SSP, HTRI Xist. Эти инструменты учитывают конкретную геометрию пластин/труб, режимы течения и коэффициенты загрязнения. Ручной расчёт по формулам даёт погрешность ±20–30% — достаточно для предварительной оценки, но не для заказа оборудования.
Подробнее о расчёте — в статьях тепловой расчёт теплообменника и расчёт LMTD. Общий алгоритм подбора — в материале как подобрать теплообменник. Перейдите к онлайн-подбору — укажите параметры и инженер подберёт модель бесплатно.
Практические примеры заполнения технического задания
Рассмотрим три типовых случая, с которыми сталкиваются инженеры при формировании исходных данных для расчёта теплообменника.
Пример 1: Узел ГВС в жилом доме
Типовая задача: нагрев горячей воды для бытовых нужд от теплосети. Исходные данные определяются из проекта водоснабжения и температурного графика теплосети.
| Параметр | Первичный контур (теплосеть) | Вторичный контур (ГВС) |
|---|---|---|
| Среда | Вода теплосети | Питьевая вода |
| Расход | 3,5 м³/ч (расчётный) | 4,0 м³/ч (пиковый ГВС) |
| Температура вход | 70°C (по графику 70/50) | 5°C (холодная вода) |
| Температура выход | 50°C | 60°C (требование СанПиН) |
| Рабочее давление | 6 бар | 4 бар |
| Допустимый ΔP | 30 кПа | 20 кПа |
| Загрязнение | Rf = 0,0001 (сетевая вода) | Rf = 0,0001 (питьевая) |
Тепловая нагрузка: Q = 4,0 × 1,163 × (60 - 5) = 255,9 кВт. Проверка: Q1 = 3,5 × 1,163 × (70 - 50) = 81,4 кВт — баланс не сходится! Значит, нужно уточнить расход первичного контура: G1 = Q / (1,163 × ΔT) = 255,9 / (1,163 × 20) = 11,0 м³/ч. После уточнения — повторно проверить мощность насоса теплосети.
Пример 2: Промышленный охладитель масла
Охладитель трансформаторного масла водой из системы технического водоснабжения. Данная задача требует тщательного выбора материала пластин из-за масляной среды и проверки совместимости прокладок.
| Параметр | Масляная сторона | Водяная сторона |
|---|---|---|
| Среда | Трансформаторное масло ТМ | Техническая вода (оборотная) |
| Расход | 2,0 м³/ч | 6,0 м³/ч |
| Вход / выход | 80°C / 45°C | 30°C / 40°C |
| Давление | 3 бар | 5 бар |
| Загрязнение Rf | 0,0002 (масло) | 0,0003 (оборотная) |
| Материал пластин | AISI 316L (совместим с маслом и водой) | |
| Прокладки | NBR — стойкий к маслу, до 130°C | |
Пример 3: Неполные данные — как действовать
Заказчик предоставил: Q = 500 кВт, горячая вода 90°C / 60°C, холодная вода — вход 15°C, выход неизвестен. Давление: 10 бар / 6 бар. Расходы не указаны.
Нормативные требования к исходным данным
При подборе теплообменников для ряда применений существуют нормативные требования к параметрам и материалам — они должны быть отражены в исходных данных.
Системы горячего водоснабжения (ГВС)
- СанПиН 2.1.4.2496-09: температура ГВС на выходе из ТО — не ниже 60°C (для предотвращения размножения легионеллы)
- СП 31.13330.2012: расчётный расход ГВС определяется по нормам водопотребления
- Материал: пластины из нержавеющей стали (AISI 304 или 316) или другие материалы, одобренные для контакта с питьевой водой
- Давление: испытательное давление для питьевой воды — не менее 1,5× рабочего
Пищевая промышленность
- EHEDG (Европейское общество гигиеничного проектирования): пластины, прокладки и сварные швы должны быть гигиенически сертифицированы
- Материал: AISI 316L с шероховатостью поверхности Ra менее 0,8 мкм
- Прокладки: NBR или EPDM Food Grade — одобрены для контакта с пищевыми продуктами (EU 10/2011)
Нефтехимия и химическая промышленность
- ГОСТ 15122 / ГОСТ 14246: расчёт кожухотрубных теплообменников — коэффициент запаса по загрязнению, давлению, прочности
- ASME Section VIII Div.1: для аппаратов под давлением выше 15 PSI (1 бар), экспортируемых в США и Канаду
- PED 2014/68/EU: европейская директива по оборудованию под давлением — обязательна для ТО выше 0,5 бар, поставляемых в ЕС
Типичные ошибки при передаче исходных данных
- Путаница единиц: расход в м³/ч vs кг/ч — для масла разница 15–20% из-за плотности; для гликоля — до 40%
- Неуказанная концентрация гликоля: 30% и 50% этиленгликоль имеют разную теплоёмкость и вязкость — расчёт даст разную площадь
- Давление рабочее vs манометрическое: рабочее давление = давление среды; манометрическое = рабочее + атмосферное. В расчёте указывают рабочее (избыточное).
- Отсутствие нижней температуры: при переменных расходах нужна минимальная нагрузка — аппарат должен работать и при 30% мощности
- Не указаны пиковые нагрузки: суточный максимум потребления ГВС в 2–3 раза выше среднего — ТО рассчитывают на пиковый режим
Чек-лист исходных данных: быстрая проверка перед передачей в расчёт
Перед отправкой технического задания на расчёт теплообменника рекомендуем проверить наличие всех ключевых данных по следующему чек-листу. Это снижает число итераций согласования и ускоряет выбор оборудования.
Тепловые параметры
- Тепловая нагрузка Q, кВт — или три температуры + расход для расчёта
- Температуры: T1вх, T1вых, T2вх, T2вых (или три из четырёх)
- Расход обеих сред — в м³/ч (объёмный) или кг/ч (массовый), указать единицы!
- Проверка теплового баланса: |Q1 − Q2| / Q1 менее 5%
Гидравлические параметры
- Рабочее давление (избыточное) каждой среды, бар
- Максимально допустимое давление, бар (для выбора типа ТО)
- Допустимые потери давления ΔP каждой стороны, кПа (из характеристики насоса)
- Пульсации давления — если есть (для выбора запаса прочности)
Свойства сред
- Тип среды: вода, масло, раствор гликоля, морская вода, пар, конденсат, рассол
- Концентрация (для гликолей, солей, кислот) — в % по массе или объёму
- pH, содержание хлоридов ppm — при наличии (для выбора материала)
- Степень загрязнения (коэффициент Rf): чистая / оборотная / морская / масло / пар
- Наличие абразивных частиц, твёрдых включений — влияет на скорости
Конструктивные и монтажные требования
- Тип ТО: пластинчатый / кожухотрубный / паяный / без ограничений
- Материал пластин/труб: нержавеющая сталь / титан / без ограничений
- Ограничения по габаритам: максимальная высота, ширина, длина (мм)
- Расположение и диаметры патрубков подключения (DN)
- Нормативный документ (ГОСТ 15122, ASME, PED) — если есть требования
- Специальные требования: взрывозащита, пищевой класс, фармацевтика
Если вы готовы передать данные для расчёта — воспользуйтесь онлайн-подбором или отправьте техническое задание инженеру. Для понимания методики расчёта читайте статьи тепловой расчёт и расчёт LMTD. Полный алгоритм подбора — в гиде по подбору теплообменника.
Часто задаваемые вопросы
Расчёт теплообменника по вашим данным
Заполните форму — инженер выполнит тепловой и гидравлический расчёт бесплатно за 1–2 часа
Точность исходных данных и её влияние на результат
Опытные инженеры знают: результат расчёта теплообменника не точнее, чем точность исходных данных. Погрешность входных параметров суммируется и определяет необходимый запас по площади поверхности.
| Параметр | Типичная погрешность | Влияние на площадь | Рекомендация |
|---|---|---|---|
| Тепловая нагрузка Q | ±5–15% | Прямо пропорционально | Брать расчётный максимум |
| Температуры теплоносителей | ±1–3°C | Через LMTD: ±5–20% | Уточнять у теплоснабжающей организации |
| Расход теплоносителя | ±5–10% | ±5–10% | Уточнять по насосной характеристике |
| Коэффициент теплопередачи k | ±10–20% | Обратно пропорционально | Использовать проверенные справочники |
| Загрязнение Rf | ±20–50% | ±5–15% | По TEMA или опытным данным |
Суммарная погрешность при работе с реальными объектами достигает 20–30%. Именно поэтому нормы проектирования рекомендуют закладывать запас площади не менее 10–20% от расчётного значения.
Откуда брать данные для расчёта: источники по типу объекта
Что делать, если данных не хватает
На практике нередко встречаются ситуации, когда полный комплект исходных данных недоступен. Действуйте в следующем порядке:
- Запросить у заказчика — составить чёткий перечень недостающих данных и направить официальный запрос. Обязательно фиксировать запрос письменно.
- Использовать нормативные данные — для типовых объектов многие параметры регламентированы нормами (СП, ГОСТ, отраслевые инструкции).
- Взять из аналогичных проектов — при наличии реализованных объектов того же типа использовать их паспортные данные с учётом различий.
- Применить консервативные допущения — выбрать параметры из диапазона «худший случай», обеспечивая запас по производительности.
- Согласовать допущения с заказчиком — все допущения фиксировать в техническом задании или пояснительной записке с подписью заказчика.
Форма технического задания на теплообменник
При заказе теплообменника у производителя или при согласовании расчёта с заказчиком используйте стандартизованную форму технического задания. Она должна содержать:
| Раздел ТЗ | Содержание |
|---|---|
| Назначение аппарата | Тип объекта, наименование технологического процесса, режим работы (постоянный / периодический) |
| Тепловые параметры | Q (кВт), T1вх/T1вых, T2вх/T2вых, G1/G2 (кг/ч), тип теплоносителей |
| Гидравлические параметры | Допустимые потери давления ΔP1 и ΔP2 (кПа), рабочее давление Ррабочее (МПа) |
| Конструктивные требования | Тип аппарата (пластинчатый / кожухотрубный), материал пластин/труб/прокладок, присоединительные размеры (DN, PN) |
| Эксплуатационные требования | Требования к обслуживанию, наработка на отказ, гарантийный срок |
| Нормативная база | ГОСТ, ТУ, директивы (PED, ASME) при необходимости |
Правильно оформленное техническое задание — основа для сравнения предложений от разных поставщиков на одинаковых условиях. Без ТЗ производители дают коммерческие предложения на разные технические решения, которые нельзя корректно сравнить.
Для профессионального подбора теплообменника с полным учётом всех параметров воспользуйтесь онлайн-подбором на s22.ru или изучите полный алгоритм подбора теплообменника.
Итоговый чеклист: полный комплект данных для расчёта
Используйте этот чеклист перед началом расчёта или перед отправкой заявки на подбор теплообменника. Отсутствие любого пункта повысит риск ошибки или потребует дополнительного согласования.
Тепловые данные
- Тепловая мощность Q, кВт (расчётная максимальная)
- Температура горячего теплоносителя на входе T1вх, °C
- Температура горячего теплоносителя на выходе T1вых, °C
- Температура холодного теплоносителя на входе T2вх, °C
- Температура холодного теплоносителя на выходе T2вых, °C
- Расход горячего теплоносителя G1, кг/ч (или м3/ч)
- Расход холодного теплоносителя G2, кг/ч (или м3/ч)
Физические свойства теплоносителей
- Наименование теплоносителя (вода, антифриз, масло, пар и т.д.)
- Концентрация, если раствор (% гликоля, % раствора соли и т.д.)
- Рабочее давление P, МПа (для каждого контура)
- pH воды (при наличии анализа)
- Жёсткость воды, мг-экв/л (для оценки накипеобразования)
- Содержание механических примесей (класс чистоты)
Гидравлические требования
- Допустимые потери давления ΔP1 (горячий контур), кПа
- Допустимые потери давления ΔP2 (холодный контур), кПа
- Диаметры трубопроводов подключения (DN) для каждого контура
- Класс давления трубопровода (PN)
Конструктивные требования
- Тип теплообменника (предпочтительный или требуемый)
- Материал контактирующих поверхностей (нержавеющая сталь, медь, титан и т.д.)
- Тип уплотнений (при использовании разборного аппарата)
- Габаритные ограничения (максимальные размеры по высоте, длине, ширине)
- Ориентация аппарата (горизонтальная / вертикальная)
- Наличие изоляции (требуется / не требуется)
Нормативные и эксплуатационные требования
- Нормативные документы для проектирования (СП, СНиП, ГОСТ, ТУ)
- Климатические условия установки (t_нар.воздуха, влажность)
- Режим работы: непрерывный, периодический, пиковый
- Ресурс до первого технического обслуживания, лет
- Требования к сертификации и документации
Полный чеклист можно распечатать и использовать при сборе исходных данных от смежных специалистов (технологов, эксплуатационников, теплоснабжающей организации). Он охватывает все параметры, которые потребуются как для тепловой, так и для гидравлической части расчёта.
Если у вас остались вопросы о составе исходных данных для конкретного типа объекта — обратитесь к инженерам s22.ru. Консультация бесплатна, а правильно составленное техническое задание сэкономит время на согласование и снизит риск ошибочного подбора.
Подробнее о том, как выбрать тип теплообменника после сбора данных, читайте в статье «Как подобрать теплообменник: полный алгоритм».
