Методика LMTD для расчёта площади поверхности теплообменника. Пошаговый пример: Q, LMTD, k, F. Учёт загрязнений, запас площади, типичные ошибки.
Тепловой расчёт теплообменника — определение необходимой площади поверхности теплообмена для передачи заданного количества теплоты при определённых температурных условиях. Существуют два основных метода.
Оба метода дают идентичный результат при корректном применении — они математически эквивалентны. Разница лишь в удобстве вычислений для конкретной постановки задачи.
В большинстве практических задач при подборе нового теплообменника применяют метод LMTD как более прямой и понятный. Метод NTU чаще используется в системах автоматизированного проектирования и при поверочных расчётах действующего оборудования. При автоматизированном проектировании (HTRI, Aspen) используют оба метода параллельно для взаимной проверки результатов — расхождение более 3% сигнализирует об ошибке в исходных данных.
Выбор метода расчёта не влияет на конечный результат — он влияет только на удобство вычислений. Важнее правильно определить исходные данные и корректно применить поправки (F для многоходовых схем, Rf для загрязнённых сред). Если вы не уверены в методике — доверьте расчёт инженерам. Стоимость ошибки в расчёте теплообменника на 100–500 кВт — это десятки тысяч рублей переплаты за оборудование или недогрев системы и повторный монтаж.
Для точных промышленных расчётов используют специализированные программы: Alfa Laval AlfaQ, Swep SSP G7, HTRI Xist. Они учитывают конкретную геометрию пластин, режимы течения, фазовые переходы и коррекционные коэффициенты. Ручной расчёт по упрощённым формулам даёт точность ±20–30%, что достаточно для предварительного выбора, но не для заказа оборудования.
Первый шаг теплового расчёта — определение тепловой нагрузки. Это количество теплоты, которое должен передавать теплообменник в единицу времени.
Для воды при 20–80°C можно использовать упрощённую формулу через объёмный расход:
Тепловая нагрузка должна совпадать для обеих сторон теплообменника (тепловой баланс). Проверка: |Q_горяч − Q_холод| / Q_горяч менее 5%. Если расхождение больше — данные противоречивы.
Следует различать непрерывный и пиковый расход. Для системы ГВС пиковая нагрузка (утренний водоразбор) в 2–3 раза превышает среднесуточную. Теплообменник рассчитывают на пиковый режим — иначе в часы максимального потребления температура ГВС упадёт ниже нормы СанПиН (60°C). Средняя нагрузка используется только для расчёта расхода теплоносителя на сутки и подбора расширительного бака.
| Объект | Q | Примечание |
|---|---|---|
| ГВС жилой дом 100 кв. | 2–4 МВт | Пиковая нагрузка |
| ГВС жилой дом 10 кв. | 200–400 кВт | Средняя нагрузка |
| Отопление 10 000 м² | 500 кВт–1 МВт | 50–100 Вт/м² |
| Охлаждение компрессора 200 кВт | 220–260 кВт | +10–30% на трение |
| Пастеризация молока 10 000 л/ч | 350–500 кВт | Нагрев до 72°C |
LMTD (Logarithmic Mean Temperature Difference) — средняя движущая сила теплопередачи, учитывающая изменение температурного напора вдоль поверхности теплообменника.
Противоток всегда даёт более высокий LMTD и меньшую необходимую площадь поверхности по сравнению с прямотоком при одинаковых температурах. Именно поэтому пластинчатые и кожухотрубные ТО проектируют для работы в противотоке.
Для многоходовых и перекрёстноточных схем LMTD корректируют на коэффициент F_корр (от 0,7 до 1,0). Для однопроходного противотока F_корр = 1,0. Для сложных схем F_корр извлекают из диаграмм Боуэна (TEMA Appendix A) или рассчитывают программой.
| Схема течения | F_корр | Область применения |
|---|---|---|
| Однопроходный противоток | 1,00 | Идеальный случай, ПТО |
| Двухходовой (1-2 КТО) | 0,80–0,95 | Кожухотрубные ТО |
| Перекрёстный поток | 0,75–0,90 | Воздушные ТО |
| Многопроходный ПТО | 0,90–0,98 | Пластинчатые ТО |
Коэффициент теплопередачи k (Вт/м²·К) — мера интенсивности теплового потока через поверхность теплообменника. Он определяется через суммарное тепловое сопротивление всех слоёв.
Для пластины из нержавейки толщиной 0,5 мм (λ = 16 Вт/м·К): δ/λ = 0,0005/16 = 0,000031 м²·К/Вт — пренебрежимо мало. Поэтому для пластинчатых ТО: 1/k ≈ 1/α1 + 1/α2 + Rf1 + Rf2.
| Тип ТО | Среды | k, Вт/м²·К |
|---|---|---|
| Пластинчатый разборный | Вода — вода | 3000–6000 |
| Пластинчатый разборный | Вода — масло | 300–800 |
| Паяный пластинчатый | Хладагент — вода | 1500–3500 |
| Кожухотрубный | Вода — вода | 800–2000 |
| Кожухотрубный | Пар — вода | 1500–4000 |
| Кожухотрубный | Газ — газ | 20–100 |
| Воздушный (АВО) | Масло — воздух | 30–80 |
Из уравнения теплопередачи находят необходимую площадь поверхности F, обеспечивающую передачу тепловой нагрузки Q при данном LMTD и коэффициенте k.
Полученную расчётную площадь умножают на коэффициент запаса, учитывающий загрязнение поверхности, неопределённость исходных данных и деградацию со временем. Затем из каталога выбирают ближайший типоразмер с площадью не менее F_факт.
Дано: Q = 200 кВт, T1: 70→55°C, T2: 5→60°C. Противоток. k = 4000 Вт/м²·К (вода-вода, ПТО).
По каталогу выбирают ПТО с площадью не менее 2,4–2,5 м² — например, Alfa Laval M6-FG с 2,46 м² или Danfoss XGC-026 с 2,60 м².
Загрязнение поверхности теплообменника — неизбежный процесс в процессе эксплуатации. Осадок накипи, биологические отложения, продукты коррозии создают дополнительное тепловое сопротивление, снижая k и производительность аппарата.
Влияние Rf на k: для чистого ПТО при воде-воде k_чист = 4000 Вт/м²·К. При Rf = 0,0002 с каждой стороны:
Коэффициент теплопередачи снизился с 4000 до 1538 Вт/м²·К — то есть в 2,6 раза. Это означает, что теплообменник, рассчитанный без учёта Rf, потеряет примерно 60% производительности после загрязнения. Вот почему запас площади критически важен.
| Среда | Rf, м²·К/Вт | Рекомендуемый запас площади |
|---|---|---|
| Питьевая вода (мягкая) | 0,0001 | 10–15% |
| Оборотная вода | 0,0002 | 20–30% |
| Сетевая вода (теплосеть) | 0,0002 | 20–30% |
| Масло минеральное | 0,0005 | 30–40% |
| Водяной пар | 0,0001 | 15–20% |
| Морская вода | 0,0002 | 25–35% |
Запас площади (overdesign) — разница между фактической площадью установленного ТО и минимально необходимой расчётной площадью. Выражается в процентах: запас = (F_факт − F_расч) / F_расч × 100%.
В практике промышленного теплоснабжения для пластинчатых ТО ГВС рекомендуют запас 20–25%. Для холодильных установок (паяный ПТО, хладагент) — 10–15%, так как среды чистые и деградация минимальна.
Рассчитаем пластинчатый теплообменник для нагрева горячей воды (ГВС) в ИТП жилого дома.
| Параметр | Горячая сторона (теплосеть) | Холодная сторона (ХВС) |
|---|---|---|
| Расход | G1 = 8 м³/ч (6,67 кг/с) | G2 = ? (определим) |
| Температура вход | T1вх = 70°C | T2вх = 10°C |
| Температура выход | T1вых = 40°C | T2вых = 60°C |
| Давление | P1 = 6 бар | P2 = 3 бар |
Метод NTU (Number of Transfer Units — число единиц переноса) удобен для проверочного расчёта, когда нужно определить, какие температуры обеспечит имеющийся теплообменник при изменении нагрузки.
Пример: для ТО с F = 5,5 м², k = 3500, G1 = 8 м³/ч, G2 = 4,8 м³/ч при T1вх = 70°C и T2вх = 10°C:
Выходная температура холодной стороны: T2вых = T2вх + ε × (T1вх − T2вх) = 10 + 0,84 × 60 = 60,4°C — соответствует заданию.
Расчёт теплообменников с конденсирующимся паром имеет особенности: температура пара постоянна (изотермический процесс), что упрощает расчёт LMTD и meняет структуру теплового баланса.
Для пара T_горяч = const = T_конденсации. LMTD рассчитывают по температуре конденсации и двум температурам холодной стороны:

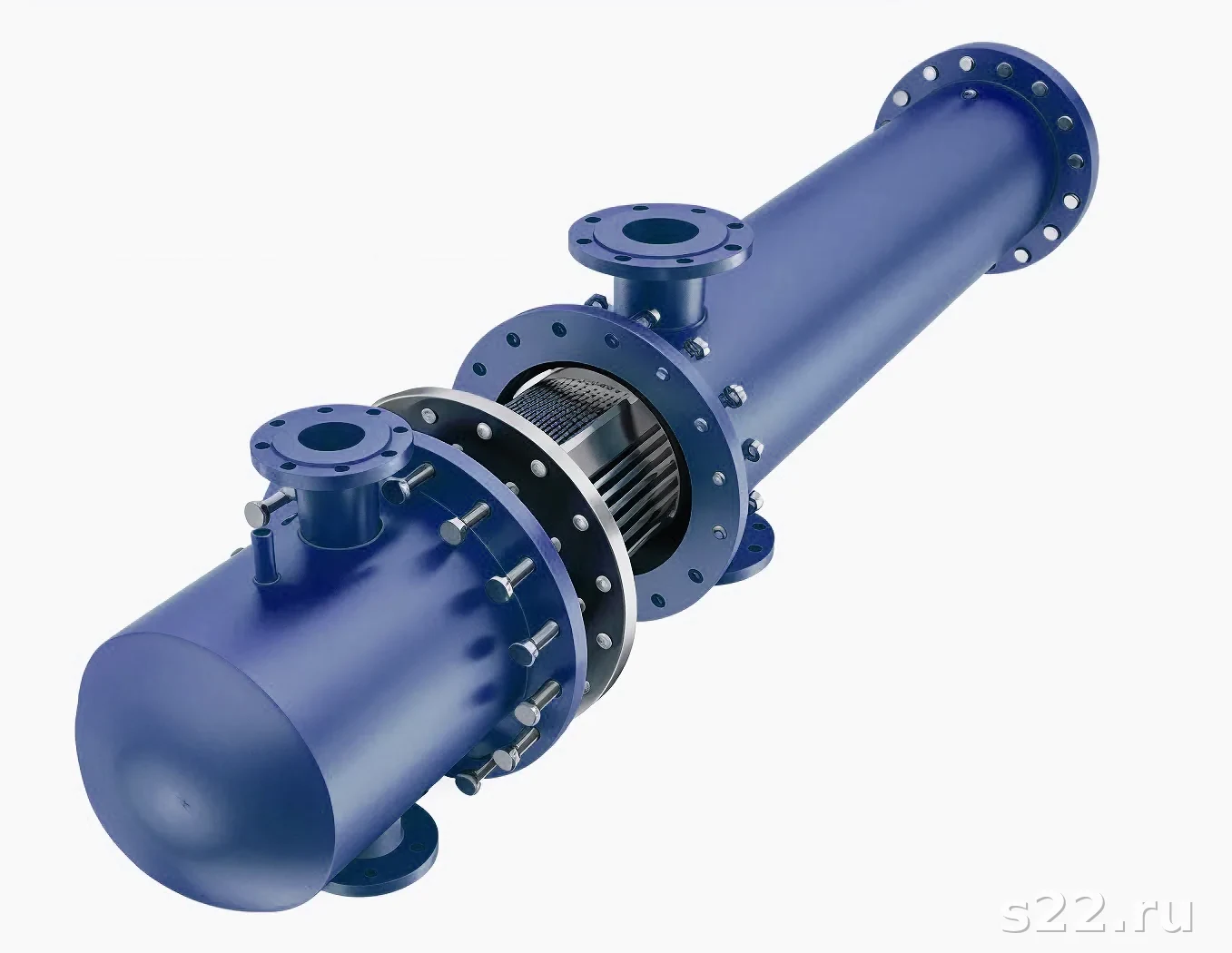

Для кожухотрубного ТО пар-вода типичные значения k = 1500–4000 Вт/м²·К. Пар направляют в межтрубное пространство, воду — в трубы. Важно предусмотреть конденсатоотводчик и защиту от гидроудара пара при пуске системы.
Подробнее о методах расчёта и выборе аппаратов — в материалах расчёт LMTD теплообменника и как подобрать теплообменник. Готовы приступить к подбору — воспользуйтесь онлайн-подбором.
Рассмотрим полный расчёт пластинчатого теплообменника для системы отопления ИТП (индивидуального теплового пункта). Задача: передать тепловую мощность из первичного контура теплосети во вторичный контур отопления здания.
| Параметр | Первичный контур | Вторичный контур |
|---|---|---|
| Среда | Вода теплосети | Вода системы отопления |
| Расход G, м³/ч | G1 (определить) | G2 = 20 м³/ч |
| Температура вход, °C | T1вх = 95 | T2вх = 55 (обратка) |
| Температура выход, °C | T1вых = 70 | T2вых = 80 (подача) |
| Давление, бар | 10 | 6 |
| Допустимый ΔP, кПа | 40 | 30 |
Заметим: оба конца ТО имеют одинаковый перепад 15 K — это симметричный температурный профиль при равных тепловых ёмкостях (G1×Cp1 = G2×Cp2). В этом случае LMTD численно равен постоянному перепаду температур по длине аппарата.
В практике проектирования ИТП температурный пинч (минимальная разница температур между горячим и холодным потоками по длине аппарата) нормируется. Для стандартных пластинчатых ТО минимальный пинч составляет 3–5°C. В нашем примере минимальный пинч на обоих концах = 15 K — значительно выше минимума, аппарат будет эффективно работать. Если бы требуемый пинч оказался менее 5°C, потребовалось бы увеличивать площадь поверхности сверх расчётной.
Для пластинчатого ТО вода-вода: k = 4000–6000 Вт/м²·К (для воды без значительного загрязнения). Принимаем k = 4500 Вт/м²·К = 4,5 кВт/м²·К (с учётом Rf обеих сторон по 0,0001 м²·К/Вт).
Программа подбора (AlfaQ, SSP) выберет ближайший типоразмер: например, 48 пластин M10 (площадь одной пластины 0,10 м², площадь пакета 4,7 м² одной стороны, эффективная площадь теплообмена 9,4 м²). Расчёт программы уточнит k с учётом точной геометрии пластин, проверит ΔP обоих контуров.
Если ΔP при 48 пластинах превысит допустимое (например, 40 кПа), программа предложит вариант с большим числом более узких пластин или с меньшим числом ходов — с соответствующим изменением площади. Этот итерационный процесс в ПО занимает секунды. Именно поэтому расчёт в специализированном ПО предпочтительнее ручного: десятки итераций с разными конфигурациями — не проблема для компьютера.
| Пара сред | k, Вт/м²·К | Примечание |
|---|---|---|
| Вода — вода (чистая) | 4000–7000 | Стандарт для ИТП, ГВС |
| Вода — водный раствор гликоля 30% | 2500–4500 | Снижение из-за вязкости гликоля |
| Вода — масло (маловязкое) | 800–1500 | Лимитирует вязкость масла |
| Вода — масло (вязкое, 100 мПа·с) | 200–500 | Возможно применение КТО |
| Пар — вода (в ПТО) | 3000–6000 | Конденсация; пар снизу вверх |
| Вода — морская вода | 3000–5000 | Титановые пластины |
Ошибки в тепловом расчёте приводят к неверному подбору оборудования: либо аппарат не выходит на расчётную мощность, либо заказывается значительно дороже необходимого.
Чтобы избежать этих ошибок, доверяйте расчёт специализированному ПО или профессиональным инженерам. Воспользуйтесь онлайн-подбором или читайте полный алгоритм подбора теплообменника.
В отличие от метода LMTD (используется при известных 4 температурах), метод NTU (Number of Transfer Units) применяют, когда известны расходы и входные температуры, а выходные температуры нужно найти. Это типичная задача для проверки существующего теплообменника при изменении условий работы.
Выходные температуры находят из Q: T1вых = T1вх − Q/C_гор; T2вых = T2вх + Q/C_хол. Важно учитывать, что при изменении расхода одного из контуров меняется и NTU, и ε, и выходные температуры — пересчёт обязателен для каждого нового режима. Именно это делает метод NTU удобным инструментом анализа чувствительности: быстро оценить, как изменение расхода на 20% повлияет на выходную температуру.
| Параметр | Метод LMTD | Метод NTU |
|---|---|---|
| Применение | Проектный расчёт (все 4 T известны) | Проверочный (входные T + k×A известны) |
| Что находят | Площадь поверхности A | Выходные температуры и Q |
| Итеративность | Прямой расчёт | Прямой расчёт (не итеративный) |
| Зависимость от схемы потока | Поправка F | Формула ε зависит от схемы |
| Сложность | Просто при известных T | Проще при неизвестных выходных T |
Метод NTU также применяется при проектировании рекуператоров тепла вентиляционного воздуха, где выходные температуры заранее неизвестны, а основным параметром является эффективность ε. Задаётся ε (например, 0,75) и NTU = k×A/C_min, из которого находят требуемую площадь A при известном k. Это обратная задача проектирования — от требуемой эффективности к площади.
Метод NTU широко используется для оценки работы существующего теплообменника при изменении условий. Например: ТО рассчитан на Q = 500 кВт при G = 20 м³/ч, реальный расход G = 12 м³/ч. С помощью NTU рассчитывают реальную мощность при сниженном расходе — без повторного полного расчёта. Это важно при частичных нагрузках, сезонных изменениях расхода, при изменении состава теплоносителя.
Промышленный стандарт — использование специализированного ПО, разработанного производителями или независимыми организациями. Ручной расчёт подходит только для предварительных оценок.
| Программа | Производитель / тип ТО | Доступность |
|---|---|---|
| AlfaQ | Alfa Laval — пластинчатые ТО | Бесплатно для клиентов Alfa Laval |
| SSP (Swep Select Program) | Swep — паяные и пластинчатые ТО | По запросу |
| HTRI Xist | HTRI — кожухотрубные ТО | Платная, промышленный стандарт |
| HTFS/Aspen Shell and Tube | Aspen Technology — КТО | Платная, нефтехимия |
| EDR (Exchanger Design and Rating) | Aspen Plus — все типы ТО | В составе Aspen Plus |
| COMPRESS | Codeware — КТО, ASME/TEMA | Платная, сертификация ASME |
Отдельно стоит упомянуть расчёт при нестандартных условиях: переменный расход, работа в режиме частичной нагрузки (30–70% от номинала), работа при отличных от проектных температурах теплоносителей. В этих случаях тепловой расчёт выполняется для нескольких рабочих точек — чтобы убедиться, что аппарат обеспечит минимально необходимую мощность при любом сочетании условий. Именно так проектируют ТО для сезонных систем отопления и технологических установок с переменной нагрузкой.
При заказе у производителя (Alfa Laval, Tranter, SWEP, S22) расчёт выполняется в фирменном ПО и включён в стоимость подбора. Передайте исходные данные через форму онлайн-подбора — инженер выполнит полный расчёт бесплатно и предоставит технические характеристики подобранного аппарата.
Коэффициент загрязнения Rf (fouling resistance) — тепловое сопротивление слоя отложений на поверхности теплообменника. Включается в расчёт при проектировании как «страховой» запас на будущее ухудшение характеристик из-за накипи, биологических отложений, ржавчины, масляной плёнки.
| Среда | Rf, м²·К/Вт | Снижение k (ориент.) |
|---|---|---|
| Дистиллированная вода | 0,00005 | 5–10% |
| Питьевая / умягчённая вода | 0,0001 | 10–15% |
| Оборотная охлаждающая вода | 0,0002–0,0003 | 15–25% |
| Морская вода (пластины) | 0,0001 | 10–15% |
| Техническая вода (жёсткая) | 0,0003–0,0005 | 20–35% |
| Масло (чистое трансформаторное) | 0,0002 | 15–20% |
| Пар насыщенный (без масла) | 0,00005 | 5% |
| Выхлопные газы | 0,001–0,002 | 40–60% |
Важно понимать, что Rf — это не постоянная константа, а растущая со временем величина. В начале эксплуатации чистый аппарат имеет Rf ≈ 0. Через год работы на жёсткой воде Rf может достичь 0,0002 м²·К/Вт. Через 3–5 лет без промывки — 0,0005 м²·К/Вт и выше. Проектировщик закладывает Rf на всё время между плановыми промывками — это обеспечивает стабильную работу системы в течение расчётного периода.
При суммарном Rf = 0,0004 м²·К/Вт (по 0,0002 с каждой стороны) для пластинчатого ТО с чистым k = 6000 Вт/м²·К:
Обратите внимание: даже при «питьевой» воде из централизованного водопровода Rf может существенно различаться по регионам. В Москве и крупных городах жёсткость воды относительно низкая (3–5 мг-экв/л), Rf = 0,0001 обычно достаточно. В ряде регионов с артезианскими источниками жёсткость 10–20 мг-экв/л, и без умягчителя Rf нарастает быстрее — рекомендуется Rf = 0,0003. Уточняйте жёсткость воды у местного водоканала перед заданием Rf в расчёте.
Это экстремальный случай для жёстких вод. Для стандартных условий (питьевая вода, суммарный Rf = 0,0002): k снизится с 6000 до 3750 Вт/м²·К, площадь увеличится на 60%. Именно поэтому производители учитывают Rf обязательно — это не консерватизм, а реальное состояние аппарата после 1–3 лет работы.
Резюмируем полный алгоритм теплового расчёта теплообменника от исходных данных до готового аппарата:
Каждый шаг алгоритма критически важен. Пропуск шага 4 (Rf) занижает площадь. Пропуск шага 6 (запас) — аппарат не выйдет на мощность при реальном загрязнении. Пропуск шага 8 (проверка ΔP) — насос не обеспечит расход. Пропуск шага 10 (переменные режимы) — летом теплообменник перегревает систему. Комплексный подход обеспечивает надёжную работу в течение всего расчётного срока службы.
Инженер выполнит расчёт по вашим параметрам бесплатно за 1–2 часа
Тепловой расчёт — фундамент правильного подбора теплообменника. Без корректного расчёта невозможно определить ни тип аппарата, ни его типоразмер, ни стоимость. Основные принципы, которые нужно помнить при работе с тепловым расчётом:
Правильный тепловой расчёт — это не только определение площади поверхности, но и инструмент оптимизации стоимости. Увеличение допустимого ΔP позволяет выбрать меньший ТО. Применение противотока вместо прямотока снижает площадь на 20–50%. Выбор материала пластин влияет на k и, следовательно, на размер. Все эти факторы находят отражение в тепловом расчёте — именно поэтому инженерный расчёт важнее, чем простой подбор по мощности из каталога.
Для профессионального расчёта и подбора теплообменника воспользуйтесь онлайн-подбором — инженер применит специализированное ПО и предоставит полный технический расчёт бесплатно. Также изучите полный гид по подбору теплообменника и статью о расчёте LMTD.
