Устройство теплообменника: из чего состоит
Теплообменник состоит из поверхностей передачи тепла, разделяющих камер и элементов, которые направляют потоки. В трубчатом аппарате это корпус, трубный пучок, решётки и перегородки, а в пластинчатом — пакет пластин, рамы и уплотнения.
Из чего состоит теплообменник: устройство пластинчатого и кожухотрубного аппарата, функции каждого элемента — пластины, прокладки, рама, кожух, трубный пучок, перегородки, трубные доски.
Общие принципы строения теплообменника
Теплообменник — аппарат для передачи тепла от одной среды к другой без их смешивания. Все теплообменники, вне зависимости от типа, имеют общую конструктивную логику: два изолированных пространства разделены теплопроводящей стенкой, через которую и происходит теплообмен.
Конструкция определяет три ключевых параметра аппарата: площадь теплообменной поверхности F (м²), гидравлическое сопротивление ΔP (кПа) для каждого контура и допустимые условия эксплуатации (максимальное давление P_max, температуры, рабочие среды). Правильный выбор конструкции позволяет достичь оптимального баланса этих параметров.
Основные типы теплообменников по конструкции:
- Разборные пластинчатые (ПТО): пакет гофрированных пластин в рамной конструкции
- Паяные пластинчатые (БПТО): монолитный пакет пластин без прокладок
- Кожухотрубные (КТО): трубный пучок в цилиндрическом кожухе
- Спиральные: две спирально свёрнутые ленты в корпусе
- Двойной трубопровод (pipe-in-pipe): труба в трубе
- Пластинчато-ребристые: алюминиевые гофрированные слои между плоскими пластинами
Далее подробно рассмотрим строение наиболее распространённых в промышленности и ЖКХ типов: разборного пластинчатого и кожухотрубного теплообменника.
Строение разборного пластинчатого теплообменника
Разборный пластинчатый теплообменник — наиболее распространённый тип для систем отопления, ГВС, промышленных процессов при температурах до 200°C и давлениях до 25 бар. Конструкция позволяет разобрать аппарат, очистить или заменить отдельные элементы.
Основные компоненты разборного ПТО
- Неподвижная плита (head plate / fixed frame plate): массивная металлическая плита на опорной стойке, несёт четыре патрубка подключения теплоносителей
- Подвижная прижимная плита (follower plate / pressure plate): перемещается по штангам, создаёт зажимное усилие
- Верхняя и нижняя направляющие штанги: на них нанизан пакет пластин и подвижная плита
- Стяжные болты: обычно 4 болта (по 2 с каждой стороны), создающие расчётное зажимное усилие
- Опорная стойка (стоечная опора): поддерживает нижний конец штанг, несёт вес всего пакета
- Пакет теплообменных пластин с прокладками: сердце аппарата — от 10 до 1000+ пластин
Пластины и прокладки: устройство и функции
Гофрированная пластина — ключевой элемент теплообменника, определяющий его теплотехнические и гидравлические характеристики. Пластина изготавливается методом глубокой штамповки из листа металла толщиной 0,4–0,6 мм (нержавеющая сталь) или 0,5–0,8 мм (титан).
Геометрия гофрирования (шеврон-паттерн)
Наиболее распространённый тип гофрирования — шевронный (chevron, herringbone). Угол шеврона β к горизонтали определяет характер обтекания:
- Малый угол β = 25–30° (L-тип): поток близок к параллельному каналу, низкое ΔP, низкий коэффициент теплоотдачи α
- Большой угол β = 60–65° (H-тип): сильная турбулизация, высокий α, высокий ΔP
- Смешанный (M-тип): чередование L и H пластин в одном пакете — компромисс
Помимо шевронного, существуют пластины с горизонтальным рифлением (для вязких сред и испарения), волнистым профилем, специальными каналами для асимметричного потока. Однако шевронный тип — стандарт для воды, масла, водных растворов.
Отверстия в углах пластины
Каждая пластина имеет четыре отверстия — по одному в каждом углу. Через них теплоносители распределяются по каналам. Прокладки закрывают два отверстия из четырёх на каждой пластине, направляя потоки попеременно: нечётные каналы — горячий теплоноситель, чётные — холодный.
Прокладки (гаскеты)
Прокладка выполняет тройную функцию: уплотнение периметра канала (предотвращает протечки наружу), управление распределением потоков (закрывает нужные углы), задание толщины канала. Размер зазора между пластинами определяется высотой прокладки — обычно 2–5 мм.
| Материал прокладки | Температура, °C | Применение |
|---|---|---|
| NBR (нитрильный каучук) | до 130°C | Вода, масла, углеводороды |
| EPDM | до 150°C | Горячая вода, пар, кислоты (слабые) |
| Viton (FKM) | до 180°C | Нефтепродукты, кислоты, хлориды |
| HNBR | до 160°C | Пар, горячая вода под давлением |
| Клеевые (на клипс) | Любой материал | Для быстрой замены без клея |
Рама, штанги и прижимная система
Рама обеспечивает механическую целостность и создаёт зажимное усилие для герметичности. Неподвижная плита с патрубками является силовым элементом — именно к ней подключены трубопроводы системы. Подвижная прижимная плита не имеет патрубков и перемещается при разборке и сборке.
Зажимное усилие и момент затяжки болтов
При сборке теплообменника болты затягиваются до момента, обеспечивающего требуемый зазор между плитами. Производитель указывает два параметра: минимальный размер пакета (A_min) и максимальный (A_max). Сжатие пакета в пределах A_min..A_max обеспечивает герметичность прокладок. Перетяжка деформирует пластины и прокладки.
Типоразмеры рам
Производители выпускают несколько типоразмеров рам под разные размеры пластин. Типичный ряд по размеру пластины: M3 (0,03 м²), M6 (0,06 м²), M10 (0,10 м²), M15 (0,15 м²), M20 (0,20 м²), M30 (0,30 м²), M60 (0,60 м²), M100+ (крупные ТО). На одной раме можно менять число пластин — рама обычно рассчитана с запасом на 20–30 дополнительных пластин.
Паяный пластинчатый теплообменник (БПТО)
Паяный (brazed plate) теплообменник — монолитный пакет пластин без прокладок, соединённых медным (медная пайка при 1083°C) или никелевым припоем в вакуумной печи. Конструкция жёсткая и неразборная.
Конструктивные особенности БПТО
- Отсутствие прокладок — нет риска утечки по прокладкам
- Допустимое давление до 45 бар (разборный ПТО — до 25 бар)
- Компактные размеры: БПТО в 2–3 раза компактнее разборного при той же площади
- Небольшой объём теплоносителя в аппарате — быстрый выход на режим
- Ограниченное число типоразмеров пластин (производитель не разрабатывает рамы)
Преимущества БПТО
- Высокое рабочее давление до 45 бар
- Компактность и малый вес
- Дешевле разборных (нет рамы)
- Нет протечек по прокладкам
- Быстрый монтаж — простое подключение
Недостатки БПТО
- Нельзя разобрать для чистки
- При засорении — замена целиком
- Медная пайка несовместима с аммиаком
- Ограничения по среде (нельзя с NaOH)
- Нельзя добавить или убрать пластины
Паяные ТО широко применяются в чиллерах, тепловых насосах, системах хладоснабжения, солнечных коллекторах — там, где важны компактность и высокое давление, а промывка механически невозможна или не нужна (чистые хладагенты).

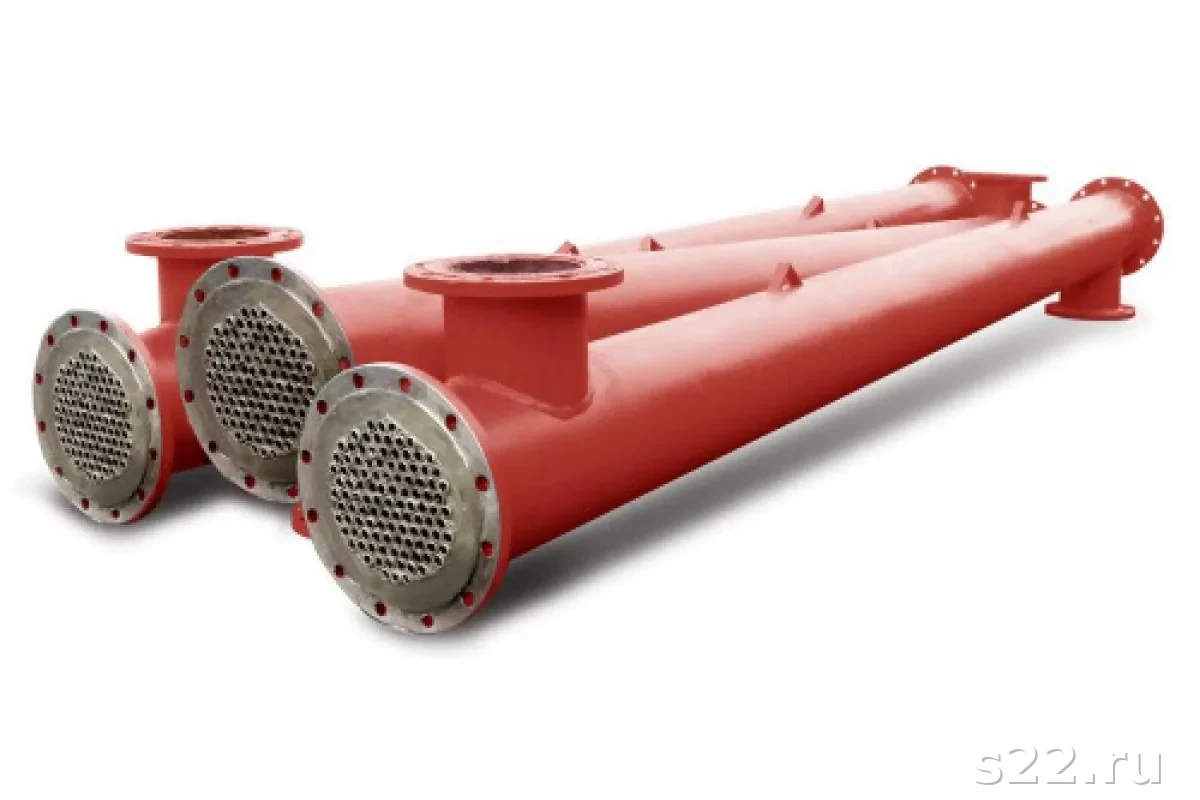

Строение кожухотрубного теплообменника
Кожухотрубный теплообменник (КТО) — наиболее универсальный тип, применяемый от малых бытовых водонагревателей до крупных нефтехимических установок с давлениями до 200 бар и температурами до 800°C. Стандарт проектирования — TEMA (Tubular Exchanger Manufacturers Association) или ГОСТ 15122.
Основные конструктивные элементы КТО
- Кожух (shell): цилиндрическая оболочка, образует межтрубное пространство
- Трубный пучок (tube bundle): набор труб, внутри которых движется один из теплоносителей
- Трубные доски (tube sheets): металлические пластины с отверстиями, к которым крепятся трубы
- Крышки-камеры (channel / bonnet): торцевые крышки, образующие трубные камеры
- Поперечные перегородки (baffles): направляют поток в межтрубном пространстве
- Опоры и рамы: несущие конструкции для крупных КТО
- Патрубки (nozzles): входные и выходные штуцеры для обоих контуров
Кожух, трубный пучок и трубные доски
Кожух (оболочка)
Кожух — цилиндрический сосуд под давлением, ограничивающий межтрубное пространство. Тип кожуха по TEMA (E, F, G, H, J, K, X) определяет схему движения потока в межтрубном пространстве и влияет на F (поправочный коэффициент к LMTD). Наиболее распространён тип E — однопроходный с перегородками.
Диаметр кожуха определяется числом и диаметром труб в пучке. Стандартные диаметры кожуха по TEMA: 150–3000 мм. Длина кожуха (длина труб): 1,5–9 м. Наиболее распространены 3 и 6 метров.
Трубный пучок
Трубный пучок — набор труб, закреплённых в трубных досках. Трубы в пучке расставлены по определённой схеме (pitch layout): в шахматном порядке (30°, 60°) или квадратном (45°, 90°). Шахматный порядок даёт лучший теплообмен, квадратный — проще механически очищать.
| Параметр трубного пучка | Типичные значения |
|---|---|
| Наружный диаметр труб | 12, 16, 20, 25, 38 мм |
| Толщина стенки трубы | 1,2–2,5 мм |
| Расстановка труб (шаг) | 1,25–1,5 × d_нар |
| Материал труб | Ст.20, 08Х18Н10Т, Ti, Медь, латунь |
| Крепление в доске | Развальцовка, сварка, пайка |
Трубные доски (трубные решётки)
Трубная доска — металлическая пластина с точно расположенными отверстиями для труб. Трубы вставляются в отверстия и крепятся развальцовкой (механическое расширение конца трубы), сваркой или пайкой — в зависимости от требований по давлению и коррозии. Доска разделяет трубное и межтрубное пространства, поэтому испытывается на герметичность отдельно.
Для сред с высокой коррозионной агрессивностью трубную доску плакируют (облицовывают) коррозионностойким металлом: титаном, нержавеющей сталью, монелем. Плакировка выполняется взрывом, прокаткой или наплавкой.
Перегородки (baffles) в кожухотрубных ТО
Поперечные перегородки — один из важнейших конструктивных элементов КТО, определяющий скорость потока и коэффициент теплоотдачи в межтрубном пространстве. Без перегородок межтрубный поток двигался бы параллельно трубам с минимальной скоростью поперёк пучка — теплообмен был бы неэффективным.
Типы перегородок
- Сегментные (segmental baffles): наиболее распространены. Диск с «вырезанным» сегментом (обычно 20–25% диаметра). Поток огибает пучок сегментами, попеременно сверху и снизу, создавая извилистый путь. Расстояние между перегородками (baffle pitch) = 20–100% диаметра кожуха.
- Двойные сегментные: два встречных сегментных выреза — снижают ΔP при том же коэффициенте теплоотдачи.
- Дисковые и кольцевые (disc-and-doughnut): чередующиеся диски и кольца. Симметричный поток, низкое ΔP, хорошо для вязких сред.
- Стержневые (rod baffles): стержни, поддерживающие трубы — минимальное вибрационное нагружение, применяют при высоких скоростях.
Влияние расстояния между перегородками на характеристики
| Расстояние (% от D_кожуха) | Скорость в межтрубном | Теплоотдача | ΔP |
|---|---|---|---|
| 20–30% (малый pitch) | Высокая (0,8–2,0 м/с) | Высокая | Высокое |
| 40–60% (средний pitch) | Средняя (0,4–1,0 м/с) | Средняя | Среднее |
| 70–100% (большой pitch) | Низкая (0,1–0,4 м/с) | Низкая | Низкое |
Материалы конструктивных элементов
Выбор материалов определяется рабочими средами, температурами, давлением и требованиями к сроку службы. Неправильный выбор материала — главная причина досрочного выхода теплообменника из строя.
| Элемент | Материал | Применение |
|---|---|---|
| Пластины ПТО | AISI 316L | Стандарт — вода, химия без хлоридов |
| Пластины ПТО | Титан Ti Grade 1 | Морская вода, хлориды, окислительные среды |
| Пластины ПТО | AISI 904L | Серная кислота, хлориды |
| Пластины ПТО | Hastelloy C276 | Концентрированные кислоты, щёлочи |
| Трубы КТО | Ст.20 (углер.) | Вода, пар, нейтральные среды |
| Трубы КТО | 08Х18Н10Т | Пищевое производство, химия |
| Трубы КТО | Титан | Морская вода, кислоты, хлориды |
| Трубы КТО | Медь, CuNi 90/10 | Морская вода (не для аммиака!) |
| Кожух КТО | Ст.20, 09Г2С | Стандарт, нейтральные среды |
| Кожух КТО | AISI 304/316 | Пищевые, химические среды |
| Прокладки ПТО | NBR, EPDM, Viton | Вода, масла, пар — по температуре |
Обслуживание и ремонт: как строение влияет на сервис
Конструктивные особенности теплообменника напрямую определяют удобство и стоимость его обслуживания. Разборные ПТО в этом отношении наиболее выгодны — при плановом обслуживании их разбирают, пластины очищают механически или химически, изношенные прокладки заменяют.
Обслуживание разборного ПТО
- Разборка: открутить стяжные болты, отодвинуть прижимную плиту
- Очистка пластин: механически (скребки, щётки) или химически (погружение в раствор NaOH или HNO3)
- Контроль пластин: визуально на трещины, коррозию, деформацию
- Замена прокладок: снять старые, наклеить новые или надеть на клипсы
- Сборка: затянуть болты по схеме «крест-накрест» до расчётного размера A
Обслуживание кожухотрубного ТО
- Трубная сторона: механическая чистка труб шомполом или гидроструей высокого давления (без разборки)
- Межтрубная сторона: более сложная очистка — обычно требует демонтажа трубного пучка из кожуха
- Контроль труб: вихретоковый метод, ультразвуковая толщинометрия — выявляет истончение стенок
- Заглушение дефектных труб: если труба дала течь, её заглушают с обоих концов (потеря 2–3% площади поверхности допустима)
- Замена трубного пучка: при масштабном повреждении — более экономично, чем замена всего КТО
Для подбора теплообменника с учётом требований к обслуживанию воспользуйтесь онлайн-подбором или проконсультируйтесь с инженером. Также читайте полный алгоритм подбора теплообменника.
Часто задаваемые вопросы
Подбор теплообменника с учётом конструкции
Инженер поможет выбрать тип ТО и материалы под ваши условия — бесплатно
Конструктивные элементы пластинчатых теплообменников: подробное рассмотрение
Пластинчатый теплообменник — точный механизм, в котором каждая деталь выполняет строго определённую функцию. Рассмотрим ключевые конструктивные элементы и их влияние на работу аппарата.
Типы гофрирования пластин
Форма гофрирования пластины — главный фактор, определяющий коэффициент теплоотдачи и гидравлическое сопротивление канала. Основные типы:
| Тип гофрирования | Описание | Преимущество | Недостаток |
|---|---|---|---|
| Шевронное (ёлочка) | Параллельные V-образные канавки под углом 45–65° к оси | Высокая турбулентность, компактность | Сужение при загрязнении |
| Горизонтально-гофрированное | Горизонтальные канавки, параллельные направлению потока | Низкое ΔP, для вязких сред | Меньший k |
| Диагонально-гофрированное | Канавки под 30–45° к оси, поочерёдное расположение | Баланс k и ΔP | Сложнее в изготовлении |
| Смешанное (гибридное) | Чередование пластин с разным углом гофрирования | Гибкая настройка характеристик | Сложнее при сборке |
Патрубки и распределительные устройства
Патрубок — точка подключения теплообменника к трубопроводу. Конструкция патрубка влияет на:
- Равномерность распределения потока по пластинам (особенно критично при большом числе параллельных каналов)
- Гидравлическое сопротивление на входе/выходе (скорость в патрубке 1–2 м/с для воды)
- Возможность подключения к трубопроводам разных диаметров (через переходники)
Производители предлагают патрубки нескольких типов: стандартные (фланцевые по PN10–PN40), быстросъёмные (для пищевой промышленности) и с прямым резьбовым подключением (для малых аппаратов).
Прокладки и их классификация
Прокладки пластинчатого разборного теплообменника — расходный материал, определяющий межсервисный интервал. Классификация по материалу:
| Материал прокладки | Диапазон температур | Совместимость | Типичный ресурс |
|---|---|---|---|
| NBR (нитрил-бутадиenovый каучук) | −25…+120°C | Вода, нефтепродукты | 3–7 лет |
| EPDM (этилен-пропилен-диен) | −40…+150°C | Вода, пар (низкого давления), кислоты | 5–10 лет |
| FKM / Viton (фторкаучук) | −20…+200°C | Агрессивные кислоты, хлорированные растворители | 7–15 лет |
| PTFE / PTFE-покрытый | −100…+260°C | Практически все химические среды | 10–20 лет |
| Графит | До +250°C | Кислоты, щёлочи, пар высокого давления | 3–5 лет (жёсткий) |
Замена прокладок — регламентная операция при техническом обслуживании разборного пластинчатого ТО. Периодичность: 3–10 лет в зависимости от материала и условий эксплуатации. Прокладки из NBR и EPDM при превышении рабочей температуры деградируют значительно быстрее.
Несущая рама и стяжные болты
Несущая рама — силовой каркас пластинчатого теплообменника, воспринимающий давление теплоносителей. Конструкция рамы определяет:
- Максимальное рабочее давление (обычно 1,0–2,5 МПа)
- Максимальное число пластин (от 10 до 400+)
- Возможность расширения (добавления пластин) без замены рамы
- Удобство разборки при техническом обслуживании
Стяжные болты выполнены из высокопрочной стали (классы прочности 8,8–10,9). При сборке пакет затягивается до определённого размера B (размер пакета), который указывается в паспорте аппарата и обеспечивает правильное сжатие прокладок. Нарушение размера B ведёт к утечкам.
Конструкция кожухотрубного теплообменника: детальное описание
Кожухотрубный (трубчатый) теплообменник — наиболее универсальный тип оборудования, применяемый в широком диапазоне давлений, температур и агрессивных сред. Его конструкция хорошо отработана и стандартизована.
Трубные доски (решётки)
Трубная доска (решётка) — пластина с отверстиями, в которые закреплены трубы. Является разделяющим элементом между трубным и межтрубным пространствами. Требования к трубным доскам:
- Герметичное соединение труб с решёткой — вальцовка, пайка, сварка или комбинация
- Достаточная прочность для восприятия разности давлений между контурами
- Коррозионная стойкость в обеих средах (часть решётки контактирует с трубным пространством, часть — с межтрубным)
- Обеспечение соосности труб (отклонение не более 0,5 мм) для правильного течения потока
Материал трубных досок: углеродистая сталь, нержавеющая сталь, медные сплавы, титан — в зависимости от агрессивности сред. Бывают биметаллические решётки (основа из Cт20, плакирование из нержавейки или титана).
Сегментные перегородки межтрубного пространства
Сегментные перегородки — пластины с вырезом (сегментом), через который переходит поток из одного отсека в другой. Функции:
- Создание поперечного обтекания труб (E-образный поток) — повышает коэффициент теплоотдачи по межтрубному пространству в 2–5 раз по сравнению с продольным потоком
- Поддержка труб — предотвращение провисания труб под собственным весом и вибрации
- Создание оптимальной скорости течения — за счёт регулировки шага перегородок
Стандартные типы: горизонтальный срез (срез перегородки вверху и внизу поочерёдно), вертикальный срез (слева и справа). Для конденсаторов применяют перегородки с горизонтальным срезом — конденсат стекает вниз, не накапливаясь в межтрубном пространстве.
Трубный пучок и его компоновка
Компоновка труб в поперечном сечении кожуха определяет плотность теплообменной поверхности и характеристики межтрубного пространства:
| Компоновка | Угол | Шаг s / d | Преимущество | Недостаток |
|---|---|---|---|---|
| Треугольная (шахматная) | 60° | 1,25–1,5 | Максимальная плотность труб; выше k | Сложнее чистить снаружи |
| Квадратная (в ряд) | 90° | 1,25–1,5 | Доступность для механической очистки | Ниже k, меньше труб |
| Повёрнутая квадратная | 45° | 1,25–1,5 | Компромисс между очисткой и плотностью | Сложнее в изготовлении |
Для нефтехимических применений с загрязнёнными средами применяют квадратную компоновку — межтрубное пространство доступно для механической очистки ёршиком. Для чистых сред (пар, охлаждающая вода) — треугольная компоновка для максимальной теплоотдачи.
Крышки и распределительные камеры
Крышки кожухотрубного теплообменника закрывают трубные доски и формируют камеры для распределения и сбора потока теплоносителя в трубном пространстве. Типы:
Компенсаторы термических расширений
При работе кожухотрубного теплообменника трубы и кожух нагреваются до разных температур и расширяются по-разному. Разница термических расширений вызывает дополнительные механические напряжения. Способы компенсации:
- Плавающая трубная решётка — одна из двух решёток может свободно перемещаться в осевом направлении. Применяется при больших перепадах температур (более 50°C).
- Сальниковое устройство — плавающая решётка уплотнена сальником. Более простая конструкция, но требует периодической набивки сальника.
- U-образные трубы — трубы согнуты в U-форму и оба конца закреплены в одной решётке. Свободный изгиб U-образной части компенсирует расширение без дополнительных устройств. Наиболее надёжное решение.
- Линзовый компенсатор на кожухе — гибкая часть кожуха компенсирует разницу расширения. Применяется при небольших перепадах температур.
Для систем теплоснабжения (ИТП) обычно применяют фиксированные трубные решётки без компенсаторов — перепад температур невелик, и возникающие напряжения приемлемы. Для нефтехимических процессов с большими перепадами температур компенсаторы обязательны.
Знание конструкции кожухотрубного теплообменника необходимо при выборе типа для конкретного применения. Для получения рекомендаций по выбору конструкции — обращайтесь к инженерам s22.ru. Изучите также статью о классификации по принципу действия.
Спиральные и специальные теплообменники: конструктивные особенности
Помимо пластинчатых и кожухотрубных теплообменников, существуют специальные конструкции для нетипичных применений.
Спиральный теплообменник
Спиральный теплообменник состоит из двух полос металла, намотанных в спираль вокруг центральной трубы. Образуются два спиральных канала — для горячего и холодного теплоносителей. Принцип противотока реализуется автоматически (горячий вход у периферии, холодный вход в центре).
Конструктивные особенности спирального ТО:
- Каналы имеют постоянную ширину (обычно 6–25 мм) и закрыты торцевыми крышками
- Ширина канала создаёт самоочищающий эффект — твёрдые частицы не застревают в изгибах (нет острых углов)
- Диаметр аппарата — от 0,5 до 1,8 м; длина — от 0,2 до 1,8 м
- Давление до 2,0 МПа, температура до 400°C
- Горизонтальная установка — для жидкость-жидкость; вертикальная — для конденсации или испарения
Аппараты воздушного охлаждения (АВО)
АВО не требуют воды для охлаждения — горячий теплоноситель охлаждается воздухом, прокачиваемым вентилятором. Конструкция АВО:
- Трубный пучок с оребрением — оребрённые трубы диаметром 25–50 мм, материал — углеродистая сталь или сплав Al. Рёбра поперечные (биметалл) или накатные. Увеличивают поверхность теплообмена в 7–15 раз.
- Вентилятор — осевой, диаметром 2–9 м. Привод — электродвигатель с редуктором. Скорость воздуха в пучке 2–5 м/с.
- Жалюзи — регулируют расход воздуха при изменении температуры окружающей среды и нагрузки.
- Секционный коллектор — подводит и отводит теплоноситель к горизонтальным рядам труб.
Коэффициент теплопередачи АВО значительно ниже, чем у водяных ТО (20–60 Вт/(м²·К) вместо 500–5000), что требует большой площади поверхности. Зато АВО не требуют водоснабжения и водоподготовки — это их главное преимущество для объектов без централизованного водоснабжения.
Двойные трубы («труба в трубе»)
Теплообменник типа «труба в трубе» — простейшая рекуперативная конструкция: внутренняя труба помещена в наружную трубу большего диаметра. Теплоноситель течёт по внутренней трубе, второй — по кольцевому зазору между трубами. Секции соединяются последовательно.
Применение: малые тепловые нагрузки (1–100 кВт), высокое давление (до 30 МПа), агрессивные среды, лабораторные и пилотные установки. Недостаток: малая площадь поверхности при большой длине (занимают много места).
Сравнение конструкций теплообменников по эксплуатационным характеристикам
| Характеристика | Пластинчатый разборный | Кожухотрубный | Спиральный | АВО |
|---|---|---|---|---|
| Макс. давление, МПа | 2,5 | 25+ | 2,0 | 6,0 |
| Макс. температура, °C | 200 | 600+ | 400 | 350 |
| Диапазон мощности, кВт | 1–50 000 | 10–500 000+ | 10–10 000 | 100–500 000 |
| Чувствительность к загрязнению | Высокая | Средняя | Низкая | Средняя (воздух) |
| Возможность механической очистки | Да (после разборки) | Да (трубы изнутри) | Да (после разборки крышек) | Снаружи рёбер — ограниченно |
| Наличие воды для охлаждения | Требуется | Требуется | Требуется | Не требуется |
Выбор конструкции теплообменника — ответственное инженерное решение, определяющее надёжность и экономичность системы на весь срок службы. Специалисты s22.ru помогут подобрать оптимальную конструкцию с учётом технических и экономических требований.
Конструктивные элементы и их роль в техническом обслуживании
Понимание конструкции теплообменника напрямую связано с правильным выполнением технического обслуживания. Рассмотрим типовые операции ТО и их связь с конструктивными элементами.
Техническое обслуживание пластинчатого разборного ТО
- Разборка: Зафиксировать размер B. Ослабить стяжные болты по диагонали. Отвести нажимную плиту по направляющим. Вынуть пакет пластин.
- Промывка: Гидропромывка каждой пластины под давлением 40–80 бар. При сильных отложениях — химическая промывка (1–5% раствор HNO3 для известковых отложений, 1% NaOH для органики).
- Дефектация: Осмотр каждой пластины на трещины, деформации, коррозию. Проверка прокладок — замена при надломах, затвердевании или усадке более 20%.
- Сборка: Правильная установка пластин (ориентация по стрелкам). Затяжка болтов до размера B. Опрессовка (подача давления 1,5×Р_раб на 30 минут).
Периодичность ТО зависит от качества воды:
- при жёсткости до 2 мг-экв/л — 1 раз в 3–5 лет
- при жёсткости 5–10 мг-экв/л — 1 раз в 1–2 года
- при жёсткости более 10 мг-экв/л — ежегодно или полугодовое химическое дозирование
Техническое обслуживание кожухотрубного ТО
- Промывка труб изнутри: Ёршиком (щёткой) при квадратной компоновке труб; гидроструйной установкой при закоксовании; химическим методом (циркуляция реагента) при известковых отложениях.
- Проверка труб на целостность: Пневматическое испытание (опрессовка газом) или гидравлическое испытание (давление 1,25×Р_раб). При неисправности отдельных труб — их заглушают (не более 10–15% от общего числа).
- Замена прокладок крышек: При демонтаже крышек для промывки — плановая замена уплотнений крышек. Материал — паронит (ПМБ, ПА) или ФУМ-лента для низкого давления.
- Ревизия перегородок: Проверка надёжности крепления перегородок к тяжам; деформированные или отошедшие перегородки снижают скорость межтрубного потока и коэффициент теплоотдачи.
Паспортные данные и их значение при обслуживании
Паспорт теплообменника содержит следующую информацию, критически важную при обслуживании:
| Данные паспорта | Использование при ТО |
|---|---|
| Рабочее давление (МПа) | Настройка давления при опрессовке (1,25×Р_раб) |
| Рабочая температура (°C) | Контроль нагрева при пуске, выбор материала прокладок |
| Размер пакета B (мм) | Контрольный размер при сборке пластинчатого ТО |
| Число пластин / труб | Подсчёт комплектности при разборке, заглушение повреждённых труб |
| Площадь теплообмена (м²) | Расчёт фактического коэффициента теплопередачи при поверочном расчёте |
| Расчётные параметры теплоносителей | База для сравнения с фактическими параметрами при диагностике |
Если паспорт утерян — восстановите данные по маркировке аппарата и каталогу производителя. Специалисты s22.ru помогут подобрать аналогичный аппарат или выполнить поверочный расчёт по замеренным параметрам. Свяжитесь с нами через форму онлайн-подбора.
Диагностика неисправностей по конструктивным признакам
Знание конструкции позволяет точно локализовать неисправность по внешним симптомам. Большинство отказов теплообменников связаны с нарушением герметичности, загрязнением поверхностей или деградацией уплотнений.
| Симптом | Вероятная причина | Конструктивный элемент | Действие |
|---|---|---|---|
| Снижение теплопроизводительности на 15–30% | Загрязнение поверхности (Rf) | Пластины / трубки | Промывка CIP или механическая очистка |
| Смешение сред (перекрёстное загрязнение) | Трещина пластины или разрушение прокладки | Пластина, прокладка | Гидравлическое испытание, замена пластин |
| Внешняя течь из-под рамы | Ослабление стяжных болтов, износ прокладки | Рама, прокладка | Подтяжка болтов до проектного момента или замена прокладок |
| Повышенный перепад давления | Засорение каналов, отложения | Межпластинные каналы | Разборка и промывка |
| Вибрация и шум | Резонанс трубного пучка при неправильном шаге перегородок | Перегородки, трубки | Установка антивибрационных вставок |
| Коррозионные точечные поражения | Хлориды, pH вне допустимого диапазона | Пластины из нержавейки | Замена на Ti или SMO 254, контроль химии воды |
Мониторинг состояния в процессе эксплуатации
Современные системы мониторинга позволяют оценивать состояние теплообменника без остановки оборудования. Контролируемые параметры:
- Эффективность (ε): отношение фактической теплопередачи к максимально возможной — снижение более 5% сигнализирует о начале загрязнения
- Коэффициент загрязнения Rf: рассчитывается онлайн по измеренным температурам и расходам — рост выше проектного значения инициирует сервисный интервал
- Перепад давления ΔP: рост более 20% от номинала при неизменном расходе указывает на засорение
- NTU (число единиц переноса): деградация NTU коррелирует с деградацией U·A и позволяет планировать очистку заблаговременно
Своевременная диагностика продлевает межсервисный интервал и снижает затраты на техническое обслуживание. Специалисты s22.ru разрабатывают регламенты мониторинга для конкретных объектов с учётом качества теплоносителей и режимов работы.
Итоги: конструкция теплообменника как основа надёжной работы
Конструкция теплообменника определяет все ключевые характеристики оборудования: эффективность теплопередачи, допустимые рабочие параметры, ремонтопригодность и срок службы. Понимание роли каждого конструктивного элемента — от профиля гофрирования пластин до типа компенсатора температурных расширений — позволяет принимать обоснованные решения при подборе, эксплуатации и замене оборудования.
- Пластинчатые теплообменники обеспечивают высокую компактность (до 300 м²/м³) и доступность для обслуживания, но ограничены по давлению (до 3,5 МПа) и температуре (до 200°C)
- Кожухотрубные аппараты работают при давлениях до 40 МПа и температурах до 600°C, применяются в нефтепереработке, энергетике и химии
- Тип компенсатора температурных расширений (U-образные трубки, плавающая головка, линзовый компенсатор) определяет диапазон рабочих температур и схему обслуживания
- Материал пластин или трубок выбирается исходя из коррозионной агрессивности сред: AISI 316L — для воды и слабых растворов, Ti — для морской воды и кислот, Ni-сплавы — для концентрированных кислот
- Регулярное техническое обслуживание по паспортным регламентам сохраняет проектные характеристики на весь срок службы (обычно 15–25 лет)
Для правильного подбора теплообменника необходимо учитывать не только тепловую задачу, но и конструктивные ограничения объекта: доступное пространство, давление, химический состав теплоносителей, требования к обслуживанию. Используйте форму онлайн-подбора — инженеры s22.ru подберут оптимальный вариант и предоставят техническое обоснование.
Подробнее о методах теплового и гидравлического расчёта читайте в смежных статьях:
- Как подобрать теплообменник: полное руководство
- LMTD теплообменника: метод среднего температурного напора
- Гидравлическое сопротивление теплообменника
- Классификация теплообменников по принципу действия
- Классификация по направлению движения теплоносителей
Для индивидуальной консультации по выбору конструкции теплообменника обратитесь к инженерам s22.ru через форму онлайн-подбора или по телефону 8 800 302-58-17 (бесплатно по России).
Основные элементы теплообменного аппарата
Поверхность теплообмена отделяет горячую среду от холодной и передаёт энергию через стенку. Камеры и патрубки распределяют потоки, а корпус и опоры обеспечивают прочность и соединение аппарата с системой.
- Обечайка образует внешнюю оболочку кожухотрубного аппарата.
- Трубная решётка фиксирует трубы и разделяет полости.
- Перегородки задают путь потока и поддерживают трубный пучок.
- В пластинчатой конструкции уплотнения разделяют соседние каналы.
Расположение теплообменника выбирают с учётом доступа к соединениям, удаления воздуха и возможности очистки.
Как движется тепло через стенку
Горячая среда отдаёт энергию стенке, а холодная принимает её с другой стороны. Чем чище поверхность и стабильнее расход, тем предсказуемее передача тепла; воздушная пробка или отложения нарушают распределение потока.
Конструкция и функция элементов
| Элемент | Роль |
|---|---|
| Корпус или рама | Удерживает рабочие части и соединяет аппарат с системой |
| Камеры и патрубки | Распределяют среду по каналам и выводят её из аппарата |
| Стенка, труба или пластина | Передаёт тепло и разделяет потоки |
| Уплотнения и крепёж | Сохраняют герметичность и заданную геометрию пакета |
Вход и выход теплообменника в системе
Входной патрубок принимает поток, выходной отводит его после передачи тепла; для второго контура действует та же логика. В пластинчатом аппарате расположение портов задаёт схему каналов, а в трубчатом — движение по трубному или межтрубному пространству, поэтому маркировку сверяют с чертежом.
Как читать подключение аппарата
| Элемент | Что проверяют |
|---|---|
| Вход | Среду, направление движения и присоединение |
| Выход | Температуру после теплообмена и отвод в обратную линию |
| Корпус и камеры | Доступ к обслуживанию, слив и удаление воздуха |
| Циркуляционный узел | Расход, сопротивление и совместимость с автоматикой |
