Классификация теплообменников по принципу действия

Принципы действия: три группы теплообменников

По способу организации теплопередачи между горячей и холодной средами все теплообменники делятся на три принципиально разные группы. Это фундаментальная классификация, которая предшествует всем остальным: по конструкции, назначению, материалам.

Разные принципы действия определяют, допускается ли смешение сред, какие температуры достижимы, как часто требуется обслуживание и в каких отраслях применяется аппарат. Понимание принципа — первый шаг к правильному выбору типа теплообменника для конкретной задачи.

В промышленности теплоснабжения, ГВС и промышленном охлаждении 99% теплообменников — рекуперативные. Регенераторы применяются в металлургии, стекольной промышленности, газовых турбинах и системах вентиляции с рекуперацией тепла. Смесительные — в специфических задачах прямого контакта пара и воды.

Рекуперативные теплообменники

Рекуперативные теплообменники — наиболее распространённый тип. Горячая и холодная среды разделены твёрдой стенкой (металлической пластиной, трубой, стеклом) и движутся одновременно, непрерывно передавая тепло через эту стенку.

Принцип рекуперации обеспечивает полное разделение сред — даже при нарушении герметичности одна среда не может попасть в другой контур без видимой течи. Это критически важно для систем ГВС (нельзя смешивать сетевую воду с питьевой), пищевых производств, химических процессов.

Преимущества рекуперативного принципа

• Полное разделение сред — критично для питьевого водоснабжения, пищи, фармацевтики
• Непрерывный режим работы — нет необходимости в переключении клапанов
• Широкий диапазон давлений и температур — от криогеники до промышленных процессов 350°C+
• Компактность — особенно пластинчатые ТО: 300–600 м²/м³ поверхности теплообмена
• Стандартизация — развитая нормативная база, ГОСТ, ASME, PED
• Легко рассчитываются по методу LMTD и стандартным программам

Ограничения рекуперативного принципа

• Максимальная температура ограничена материалом разделительной стенки (~500–800°C для металлических, ~1400°C для керамических)
• При очень высоких температурах — дорогие жаропрочные материалы
• Теплоёмкость стенки невелика — нет аккумуляции тепла при нестационарных режимах

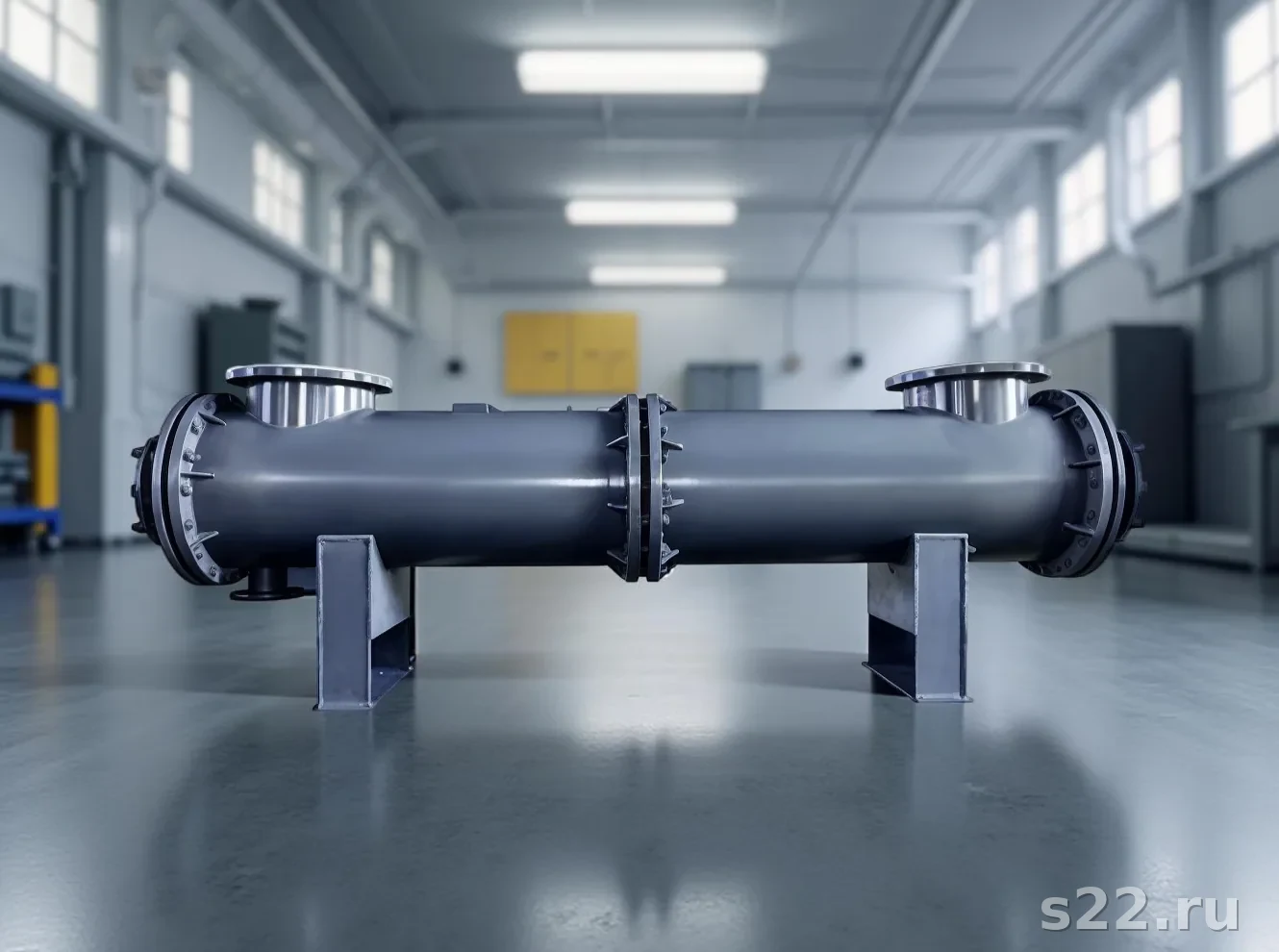

Примеры рекуперативных теплообменников

Все стандартные теплообменники промышленного теплоснабжения и ГВС — рекуперативные. Разнообразие конструкций обусловлено разными требованиями к давлению, температуре, среде и площади теплообмена.

К рекуперативным относятся также: спиральные теплообменники, теплообменники "труба в трубе", двойные трубчатые, графитовые блочные ТО для кислот, стеклянные ТО для агрессивных сред. Всех их объединяет постоянное разделение сред разделительной стенкой.

Подробнее о видах рекуперативных ТО — в статье какие бывают виды теплообменников. Как выбрать подходящий — в материале как подобрать теплообменник.

Регенеративные теплообменники

В регенеративном теплообменнике горячая и холодная среды контактируют с одной и той же твёрдой теплоаккумулирующей массой (насадкой, ротором) поочерёдно. Насадка аккумулирует тепло от горячего потока, а затем отдаёт его холодному при смене потока.

Ключевое отличие от рекуперации: в любой момент времени через насадку проходит только один из потоков, а не оба одновременно. Это периодический процесс теплопередачи через твёрдое тело — принципиально иная физика по сравнению с рекуперацией.

Виды регенераторов

• Камерные регенераторы — кауперы доменных печей, стекловаренные печи, мартеновские печи. Горячий газ нагревает насадку в одной камере, холодный воздух нагревается в другой. Попеременное переключение через 15–90 минут.
• Роторные регенераторы — вращающееся металлическое или керамическое колесо, одновременно находящееся частью в горячем, частью в холодном потоке. Применяются в системах вентиляции и утилизации тепла промышленных газов.
• Насадочные регенераторы — неподвижные насадки из огнеупорного кирпича, шаров, колец. Переключение потоков клапанами. Применяются в стекловаренных печах и процессах Cowper.

Роторные регенераторы: вентиляция с рекуперацией

Роторные регенераторы (вентиляционные рекуператоры) — наиболее часто встречающийся тип регенераторов в современном строительстве. Представляют собой вращающееся колесо из гофрированной алюминиевой или стальной фольги диаметром 0,2–3 м.

Принцип работы: часть колеса находится в потоке вытяжного воздуха (горячий летом, тёплый зимой), другая часть — в потоке приточного. Колесо медленно вращается (8–20 об/мин), непрерывно перенося тепло из вытяжного в приточный воздух. В отличие от камерных регенераторов, роторные работают квазинепрерывно.

Характеристики роторных регенераторов

Насадочные регенераторы высоких температур

Насадочные регенераторы — классический тип регенераторов для металлургии и стекольной промышленности. Они позволяют нагревать воздух до 1100–1350°C — задача, невозможная для металлических рекуперативных теплообменников.

Кауперы доменных печей

Каупер — вертикальный цилиндрический аппарат высотой 20–40 м и диаметром 5–9 м, заполненный огнеупорной насадкой (шамотный или динасовый кирпич). Работает в паре — пока один каупер нагревается доменным газом, второй отдаёт тепло воздуху, подаваемому в печь. Температура нагрева воздуха: 1100–1350°C. Мощность одного кауперного узла: 50–200 МВт.

Стекловаренные регенераторы

В стекловаренных печах регенераторы обеспечивают нагрев воздуха до 1100–1200°C за счёт утилизации тепла отходящих дымовых газов 1400–1500°C. Насадка — огнеупорный кирпич, укладываемый в виде решётки. Цикл переключения: 20–30 минут. КПД утилизации тепла: 60–75%.

Смесительные теплообменники

В смесительном теплообменнике горячая и холодная среды непосредственно смешиваются. Теплопередача происходит при прямом контакте — это самый простой и термодинамически эффективный способ теплопередачи, поскольку нет термического сопротивления разделительной стенки.

Виды смесительных теплообменников

• Барботажные нагреватели — пар барботируется (вдувается пузырьками) в холодную воду. Применяют для нагрева технической воды паром в баках-аккумуляторах. Очень высокий коэффициент теплопередачи, но недопустимо для питьевой воды.
• Конденсаторы смешения — пар конденсируется непосредственно в воду. Применяют в системах утилизации отработанного пара, в вакуумных системах (барометрические конденсаторы). Пар низкого давления ≤ 1 бар.
• Градирни — охлаждение воды атмосферным воздухом с частичным испарением. Это смесительный теплообменник типа жидкость-газ. Применяются для охлаждения оборотной воды в промышленности и энергетике.
• Эжекторные смесители — горячий поток разгоняется через сопло, подхватывает холодный в камере смешения. Без движущихся частей. Используются в системах тепло- и холодоснабжения малой мощности.
• Скрубберы — промывка горячих газов водой с одновременным охлаждением и очисткой. Смесительный ТО типа газ-жидкость с химическим поглощением.

Сравнение трёх принципов действия

Теплообменники с промежуточным теплоносителем

Отдельную категорию составляют теплообменные системы с промежуточным теплоносителем — технически они рекуперативные, но с дополнительным разделительным контуром между исходными потоками.

Принцип: горячая среда нагревает промежуточный теплоноситель (термальное масло, пар, гликоль) в первом рекуперативном ТО. Затем промежуточный теплоноситель отдаёт тепло холодной среде во втором рекуперативном ТО. Три контура вместо двух.

Когда применяют промежуточный теплоноситель

• Взрывоопасные среды: при утечке горячего взрывоопасного вещества промежуточный контур предотвращает его контакт с холодной стороной (воздух, кислород)
• Токсичные продукты: двойной барьер защищает от загрязнения продукта токсичным теплоносителем
• Несовместимые среды: кислота и щёлочь — промежуточный контур предотвращает реакцию при утечке
• Пространственное разделение: источник тепла и потребитель разнесены на расстояние (дистилляционные колонны, реакторы)

Недостаток — тройные термические сопротивления (два теплообменника), более низкий суммарный КПД и более сложная система. Применяют только при наличии специальных требований безопасности.

Выбор принципа действия для конкретной задачи

Принцип действия теплообменника определяется в первую очередь требованием к разделению сред и температурными условиями задачи.

• Рекуперативный — для всех стандартных задач: теплоснабжение, ГВС, отопление, промышленное охлаждение, пищевые производства, фармацевтика, химическая промышленность при умеренных температурах
• Регенеративный — высокотемпературные процессы и вентиляция: металлургия (кауперы), стекло, цемент, роторные рекуператоры в системах вентиляции с рекуперацией тепла зданий
• Смесительный — прямой контакт технически и санитарно допустим: конденсаторы смешения, барботажные баки, градирни, эжекторные системы нагрева технической воды

Для задач теплоснабжения и ГВС используйте онлайн-подбор пластинчатых рекуперативных теплообменников или оставьте заявку — инженер подберёт аппарат под ваши параметры. Дополнительно: виды теплообменников и алгоритм подбора.

Рекуперативные теплообменники: детальное рассмотрение

Рекуперативные теплообменники — самый распространённый класс оборудования. В них горячий и холодный теплоносители разделены твёрдой стенкой (металлической или полимерной). Теплообмен происходит через эту стенку без прямого контакта сред.

Основные подклассы рекуперативных ТО

Материалы для рекуперативных теплообменников

Выбор материала теплопередающей поверхности определяется химическим составом и температурой теплоносителя:

Особенности конструкции пластинчатых теплообменников

Эффективность пластинчатого ТО определяется геометрией гофрирования пластин. Существуют два основных типа:

• Угол шевронного гофра 45° (мягкие пластины, H-тип) — меньшее ΔP, меньший коэффициент теплоотдачи. Применяется при малых LMTD и высоком ΔP_доп.
• Угол шевронного гофра 65° (жёсткие пластины, L-тип) — большее ΔP, высокий коэффициент теплоотдачи. Применяется при больших LMTD и мощном насосе.

Современные производители (Alfa Laval, GEA, SWEP) предлагают смешанные пакеты из пластин разной жёсткости — это позволяет оптимизировать соотношение коэффициент теплоотдачи / ΔP для конкретного применения.

Регенеративные теплообменники: принцип и область применения

В регенеративных теплообменниках тепло передаётся через промежуточный твёрдый накопитель (насадку). Горячий поток нагревает насадку, затем холодный поток охлаждает насадку — тепло переходит в холодный теплоноситель. Обязательное условие: потоки чередуются во времени.

Принцип работы регенераторов

Регенеративный теплообменник работает в двух фазах:

1. Фаза нагрева насадки: горячий газ (дымовые газы, отходящий воздух) проходит через насадку (металлические шарики, керамические кирпичи, гофрированная лента), нагревая её. Температура насадки повышается.
2. Фаза охлаждения насадки: холодный газ (воздух для горения, приточный воздух) проходит через ту же насадку, охлаждая её и нагреваясь. Насадка отдаёт накопленное тепло.

Переключение между фазами происходит периодически (несколько минут у ТЭС-регенераторов) или непрерывно (роторные регенераторы с вращающимся пакетом).

Типы регенеративных теплообменников

Область применения регенераторов

Смесительные теплообменники и специальные типы

В смесительных (контактных) теплообменниках горячий и холодный теплоносители перемешиваются непосредственно — теплота передаётся через прямой контакт, без разделяющей стенки. Применяются, когда смешение допустимо и выгодно.

Типы смесительных теплообменников

Сравнение всех принципов теплообмена

Как выбрать принцип теплообмена для конкретной задачи

1. Смешение допустимо? Если да — рассмотрите смесительный ТО (простой, дешёвый)
2. Температура выше 400°C? Если да — рассмотрите регенератор (для газовых потоков)
3. Агрессивная среда? Выберите материал — нержавеющая сталь, титан, никелевый сплав
4. Высокое давление (более 3 МПа)? Кожухотрубный или паяный пластинчатый
5. Нужна гибкость по мощности? Разборный пластинчатый с изменяемым числом пластин
6. Среда с примесями (взвесь, волокна)? Спиральный или кожухотрубный с гладкими трубами
7. Нет водоснабжения? Аппарат воздушного охлаждения

Правильный выбор принципа теплообмена на начальном этапе проектирования экономит значительные средства. Неверный выбор (например, стандартный пластинчатый ТО для загрязнённой среды) приводит к частым поломкам и высоким затратам на обслуживание.

Для профессионального выбора типа теплообменника под ваши задачи — обратитесь к инженерам s22.ru. Консультация бесплатна, подбор выполняется с расчётом тепловых и гидравлических характеристик. Также изучите полный гид по подбору теплообменника.

Теплообменники с фазовыми переходами

Отдельную категорию составляют рекуперативные теплообменники, в которых хотя бы один из теплоносителей меняет агрегатное состояние (испаряется или конденсируется). Фазовый переход сопровождается значительным теплообменом при постоянной температуре — это принципиально изменяет режим работы теплообменника.

Испарители

В испарителях жидкий теплоноситель нагревается до температуры кипения и переходит в пар. Различают:

• Кипятильники (reboilers) — нагрев жидкости паром или горячей жидкостью. Используются в дистилляционных колоннах нефтехимии.
• Испарители холодильных машин — хладагент испаряется, охлаждая воду или воздух. Основа холодильного цикла.
• Паровые генераторы (котлы) — вода превращается в пар за счёт сжигания топлива.
• Испарители с принудительной циркуляцией — кипение происходит в трубах при принудительной прокачке через теплообменник.

Расчёт испарителей сложнее, чем расчёт теплообменника «жидкость-жидкость»: коэффициент теплоотдачи со стороны кипящего теплоносителя меняется вдоль аппарата (поверхностное кипение → плёночное кипение). При расчёте LMTD температура кипящего теплоносителя постоянна (изотермический процесс).

Конденсаторы

В конденсаторах пар охлаждается до точки росы и конденсируется в жидкость. Выделяемое тепло конденсации (теплота парообразования) отводится холодным теплоносителем. Примеры:

• Конденсаторы паровых турбин — пар охлаждается водой из реки, моря или градирни.
• Конденсаторы холодильных машин — хладагент конденсируется, отдавая теплоту воде или воздуху.
• Конденсаторы парового нагрева — пар конденсируется в нагревателях воды или масла.
• Парциальные конденсаторы — конденсация части пара из смеси газ/пар (применяются в дистилляции).

При расчёте конденсаторов важно учитывать зоны: зону охлаждения перегретого пара, зону собственно конденсации и зону переохлаждения конденсата. Каждая зона имеет свой коэффициент теплоотдачи.

Термосифоны и тепловые трубы

Термосифоны — специальный класс теплообменников, работающих на испарении-конденсации рабочего тела внутри замкнутого контура без насоса. Тепло передаётся за счёт естественной конвекции пара и конденсата.

Конструктивные особенности теплообменников с фазовым переходом

При наличии фазового перехода к конструкции теплообменника предъявляются дополнительные требования:

• Для испарителей: предотвращение плёночного кипения (кризис теплоотдачи), сепарация пара и жидкости, равномерное распределение потока по трубам
• Для конденсаторов: отвод конденсата без его повторного захватывания паром, предотвращение охлаждения ниже температуры замерзания, наклон трубок или вертикальное исполнение для стекания конденсата
• Для паровых нагревателей: конденсатоотводчик на выходе конденсата, регулятор давления пара на входе, защита от «парового молота» при быстром впуске пара в холодный аппарат

Теплообменники с фазовыми переходами — наиболее энергоэффективные аппараты (высокие коэффициенты теплоотдачи при конденсации и кипении). При необходимости подбора испарителя, конденсатора или парового нагревателя — обращайтесь к специалистам s22.ru с указанием рабочего тела и рабочего давления.

Нормативная база и стандартизация теплообменников

Проектирование и изготовление теплообменников регулируется обширной нормативной базой. Знание применимых стандартов необходимо при выборе оборудования.

Российские нормативные документы

Международные стандарты

Выбор нормативной базы зависит от страны эксплуатации и требований заказчика. Для российского рынка применяют ГОСТ и СП. Для оборудования, поставляемого в ЕС, требуется CE-маркировка по директиве PED. Для нефтехимии — TEMA и API.

Итог: классификация теплообменников по принципу действия

Понимание принципа действия — первый шаг к правильному выбору оборудования. Для профессиональной консультации по выбору теплообменника для вашего объекта — обращайтесь к инженерам s22.ru. Мы подберём оптимальный тип, рассчитаем мощность и выдадим техническое предложение.

Тенденции развития теплообменного оборудования

Технологии теплообменников активно развиваются в нескольких направлениях, продиктованных требованиями к энергоэффективности и компактности.

Интенсификация теплообмена

Задача интенсификации — повышение коэффициента теплоотдачи при данных условиях (расход, температуры). Методы:

• Турбулизаторы потока — спиральные вставки, проволочные сетки в трубах кожухотрубных ТО. Повышают α в 1,5–2,5 раза, но увеличивают ΔP.
• Оребрение поверхностей — продольные, поперечные, игольчатые рёбра. Увеличивают эффективную площадь теплообмена в 3–15 раз.
• Наноструктурированные покрытия — улучшают смачиваемость, снижают термическое сопротивление поверхности. Коммерческое применение ограничено.
• Импульсное воздействие — акустические колебания или вибрация разрушают ламинарный подслой, повышают α. Применяются в специальных установках.

Компактные теплообменники (PCHE, MCHE)

Печатные компактные теплообменники (Printed Circuit Heat Exchangers, PCHE) изготавливаются методом химического травления каналов в металлических пластинах с последующей диффузионной сваркой. Каналы диаметром 0,5–2 мм, давление до 100 МПа, температура от −269 до +900°C. КПД теплообмена до 98%. Применяются в ядерной энергетике, водородной промышленности, ожижении природного газа.

Теплообменники для новых теплоносителей

Развитие тепловых насосов и ORC-систем (Organic Rankine Cycle) привело к созданию теплообменников для работы с:

• Сверхкритическим CO2 (sCO2) — давление более 7,4 МПа, температура более 31°C. Перспективный рабочий цикл для CSP и АЭС нового поколения.
• Органическими рабочими телами (R245fa, MDM, пентан) — в ORC-системах для утилизации низкопотенциальной теплоты промышленных предприятий.
• Жидкими металлами (натрий, свинец-висмут) — в реакторах IV поколения, требуют специальных материалов и конструктивных решений.

Цифровизация и мониторинг

Современные теплообменники всё чаще оснащаются системами постоянного мониторинга — датчиками температуры, давления, расхода. Алгоритмы машинного обучения анализируют данные и прогнозируют загрязнение поверхности, сигнализируя о необходимости технического обслуживания до снижения производительности. Это позволяет перейти от планово-предупредительного к предиктивному обслуживанию — экономия затрат на ТО достигает 30–40%.

Тенденции развития теплообменного оборудования отражают общий курс промышленности на повышение энергоэффективности. При выборе оборудования для новых объектов рекомендуется рассматривать современные высокоэффективные решения — подробнее об алгоритме подбора или оставьте заявку на консультацию.

Экономика выбора типа теплообменника

Экономически оптимальный теплообменник — не самый дешёвый при покупке, а обеспечивающий минимальные совокупные затраты за срок эксплуатации (Total Cost of Ownership, TCO).

Структура совокупной стоимости

Вывод: для систем ИТП с качественной водой и частотой обслуживания 1 раз в 3–5 лет оптимален паяный пластинчатый ТО. Для промышленных систем с агрессивными или загрязнёнными средами — разборный пластинчатый или кожухотрубный. Для высокотемпературных промышленных процессов — кожухотрубный.

Правильная классификация и выбор типа теплообменника на этапе проектирования позволяют сэкономить 20–40% совокупных затрат за срок эксплуатации. Инженеры s22.ru помогут выбрать оптимальный тип с учётом ваших технических и бюджетных требований.

Практические рекомендации по выбору принципа теплообмена

Классификация теплообменников по принципу действия — не академическая, а практическая основа для инженерного решения. Применяйте следующие ориентиры:

• Для систем теплоснабжения и ГВС (ИТП, ЦТП) — только рекуперативные: пластинчатые паяные или разборные
• Для систем вентиляции с рекуперацией тепла — роторные регенераторы (КПД 75–85%) или перекрёстные рекуперативные пластинчатые ТО (КПД 50–70%)
• Для высокотемпературных промышленных процессов (более 400°C) — кожухотрубные рекуперативные или клапанные регенераторы
• Для испарения/конденсации хладагента в холодильных машинах — специализированные пластинчатые паяные или кожухотрубные ТО
• Для градирен и систем оборотного водоснабжения — смесительные (испарительные) охладители

Более детально с методологией подбора теплообменника можно ознакомиться в статье «Как подобрать теплообменник: полный алгоритм» или в разделе «Что нужно для расчёта теплообменника».

Заключение: место классификации по принципу действия в инженерной практике

Классификация теплообменников по принципу действия — базовый инструмент инженера. Она позволяет быстро определить, к какому классу оборудования относится конкретный аппарат, и применить соответствующие методики расчёта и нормативные документы.

В повседневной инженерной практике большинство задач решается с применением рекуперативных теплообменников — пластинчатых для систем теплоснабжения и охлаждения, кожухотрубных для промышленных высококонцентрированных процессов. Регенеративные теплообменники узкоспециализированы и встречаются в крупной промышленности. Смесительные применяются в тех редких случаях, когда смешение теплоносителей допустимо и технологически обосновано.

Знание принципа действия оборудования важно не только при проектировании, но и при эксплуатации — для понимания характеристик загрязнения, методов очистки, режимов пуска и останова. Это знание становится основой для грамотного технического обслуживания и оперативного устранения неисправностей.

Применение правильно подобранного теплообменника с учётом принципа действия позволяет обеспечить проектную эффективность на весь срок службы. Не экономьте на этапе выбора — неправильный тип теплообменника обходится гораздо дороже при эксплуатации, чем выбор оптимального решения с первой попытки.

Данная классификация охватывает все принципы передачи теплоты между теплоносителями. При комплексном проектировании тепловых систем применяют несколько типов аппаратов — например, рекуперативные ТО для основных контуров и регенераторы в системах вентиляции. Грамотное сочетание типов позволяет создавать высокоэффективные, надёжные и экономичные системы теплоснабжения и технологического тепло- и холодоснабжения.
